人行通道防护棚搭设实施方案VIP免费

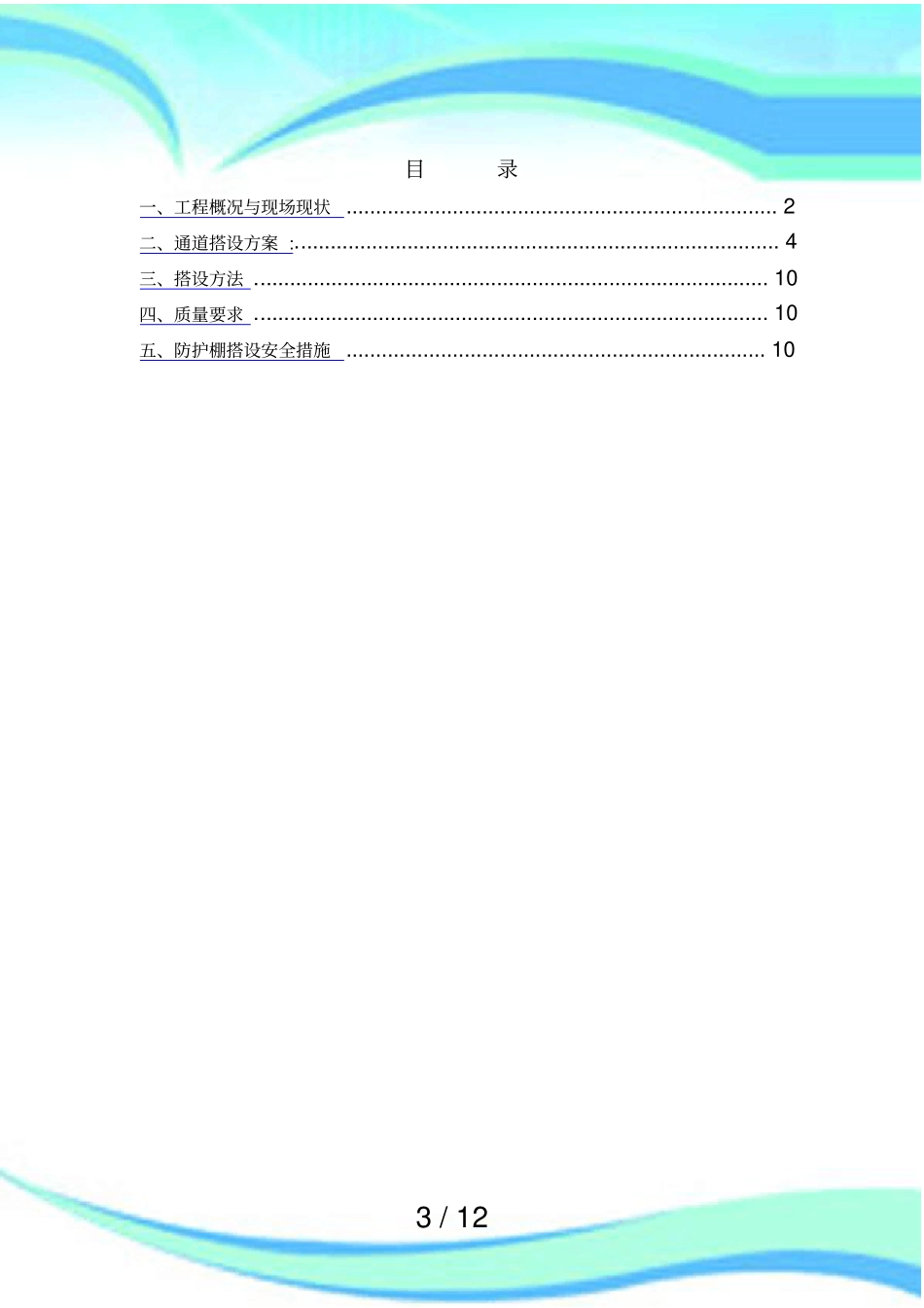

1/12人行通道防护棚搭设实施方案2/12————————————————————————————————作者：————————————————————————————————日期：3/12目录一、工程概况与现场现状.........................................................................2二、通道搭设方案:..................................................................................4三、搭设方法.......................................................................................10四、质量要求.......................................................................................10五、防护棚搭设安全措施.......................................................................104/12一、工程概况与现场现状本工程地处北京市朝阳区景华南街和金桐东路交叉口的西北角。工程由主楼和裙楼组成，主楼19层，裙楼2层（高13.4m），目前在施B座办公楼地上部分为主楼。在主楼东侧穿过财富中心，距离420m左右是地铁金台夕照站，由于项目地处北京市朝阳区CBD核心地段，西邻远洋光华国际写字楼及北京繁华的世贸天阶，北邻新城国际，东邻财富中心公寓及嘉里大酒店，南邻世纪财富中心及国贸第一高楼，日常过往人流频繁。为确保过往人员的安全，特编制本通道遮挡防护方案，位置详见图示。R=60m,Q=1.7t,H=120mR=50m,Q=1.7t,H=120m地泵消防水管5/12防护通道项目位金桐东个人收集整理，勿做商业用途6/12二、通道搭设方案:1．人行道部分东侧原人行横道宽度：3.5m，南侧原人行横道宽度：3.8m，防护棚搭设宽度均暂定3.0m（长度：南侧搭设60m，东侧搭设72m）；立杆选用F100*100*6方钢，横向间距3.0m,纵向间距3.0m；上部横向及纵向构件选用F100*100*6方钢；在通道两侧立杆中部距地1.8m高度安装F60*60*6方钢拉结，下部安装F100*100*6方钢拉结；1.8m以下通道侧面安装密目安全网，用绑扎丝固定，每半月派人清理安全网上尘土并维护；通道所有钢构件均除锈刷防锈漆两遍，面层刷红白相间油漆；最上边部分通道正面及临街侧面安装1m高宣传安全施工的标语；安装通道位置属繁华商业区街道，不能长期占用人行通道进行安装搭设，通道横向构件定型制作，纵向构件采用装配式，采用M16螺栓连接；安装完毕骨架后再铺设木方、木跳板及钢板。东侧有绿化树木影响，高度可按现场情况做适当调整。南侧B座施工进出大门，东南角通道交叉部分均依据现场情况调整。具体施工做法见下图：个人收集整理，勿做商业用途7/12个人收集整理，勿做商业用途8/12个人收集整理，勿做商业用途9/12个人收集整理，勿做商业用途10/122．运输车辆通行部分B座南侧大门宽度：8m，搭设宽度6m；立杆选用F100*100*6方钢，横向间距6m,横杆选用F100*100*6方钢；具体施工做法见下图：个人收集整理，勿做商业用途11/12装配式纵向构件节点图个人收集整理，勿做商业用途12/12三、搭设方法1.搭设步骤钢构件除锈刷防锈漆→焊接横向定型构件→纵向构件装配→木方铺设→钢板铺设→标语粘贴→面层油漆涂刷四、质量要求1.防护棚整体刚性好，架体稳固，不晃动。2.防护盖板采用下层50木方+δ=-3mm厚钢板，上层采用下层50mm厚木跳板。3．防护棚侧面临街一侧钢构件比最上部木跳板高出400mm，防止坠物反弹滑入主路。4.按工程概况与现场现状，该防护棚使用为B座办公楼结构和装修施工阶段，时间约为2014年6月19日～2015年6月23日。五、防护棚搭设安全措施1.防护棚搭设时间应避开上下班高峰期。2.防护棚搭设时间提前公示告知。3.防护棚搭设时要拉警戒线，并安排专职安全员疏导交通，引导路人绕过正在施工的防护棚区域。4.防护棚搭设人员要爱护道路旁的路灯、树木栏杆等公共设施，搭设防护棚时不得破坏公共设施，不得野蛮施工。5.严禁酗酒人员作业，搭设时要求精力集中、禁止开玩笑和打闹。6.搭设人员严禁凌空抛掷杆件、物料、及其他材料、工具用滑轮和绳索运输，不得乱扔。7、电焊施工严格执行动火审批制度，有灭火设施和看火人。8.使用的工具要放在工具袋内，防止掉落伤人。9.如遇恶劣天气停止防护棚搭设作业。在冬期、雨期要经常检查防护架体、有无积雪、积水等。10.防护棚在使用期间，派专人经常性的进行检查和维修，确保使用安全。
