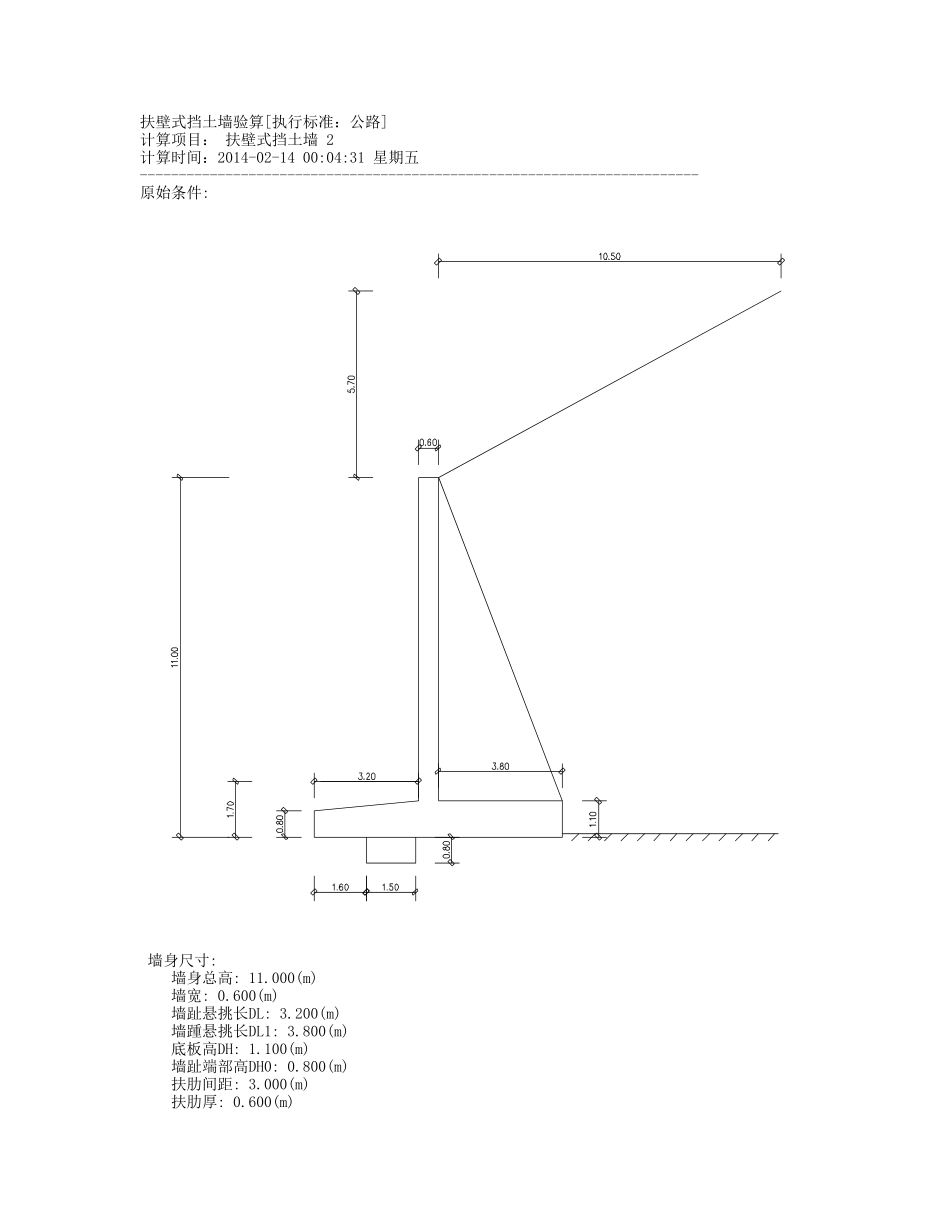

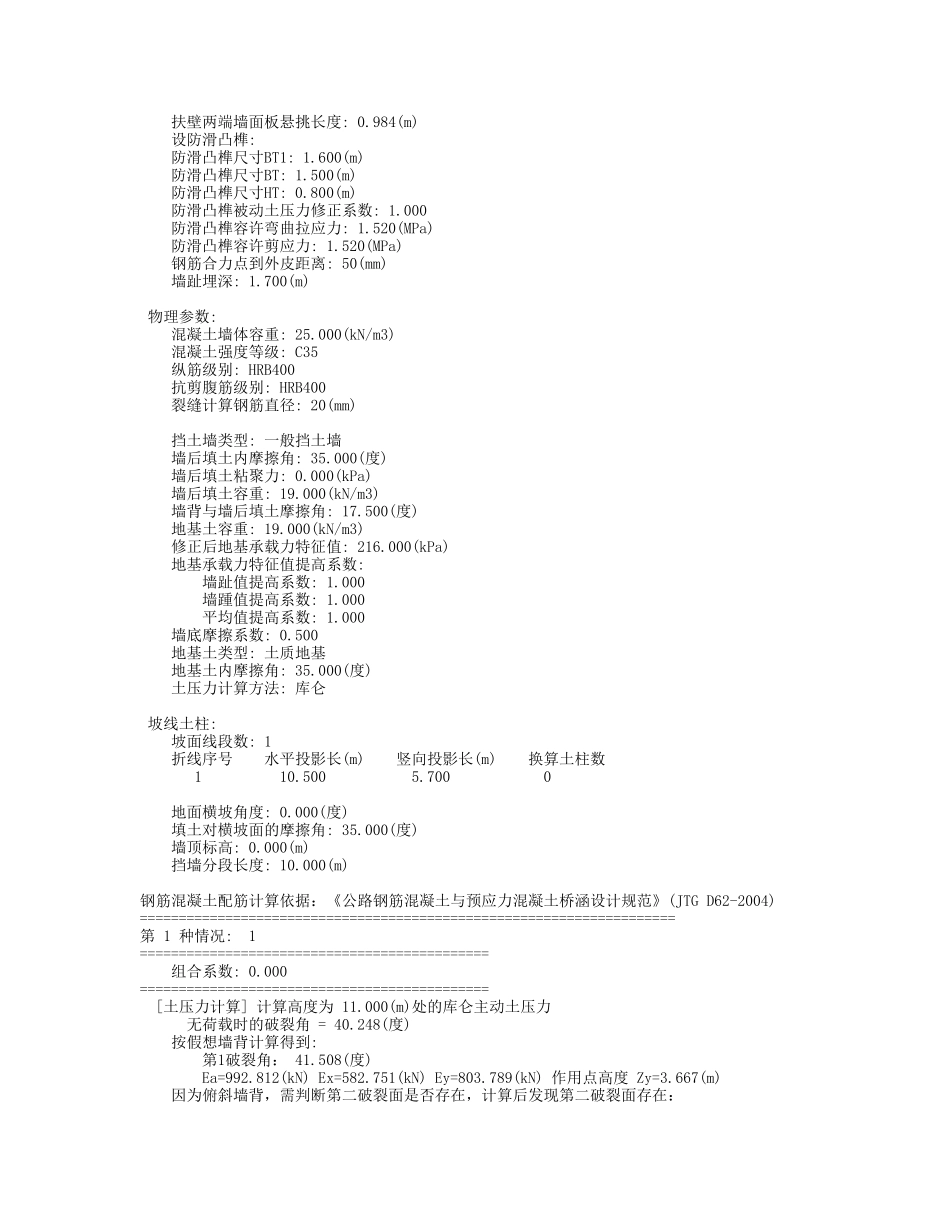

扶壁式挡土墙验算[执行标准：公路]计算项目：扶壁式挡土墙2计算时间：2014-02-1400:04:31星期五------------------------------------------------------------------------原始条件:墙身尺寸:墙身总高:11.000(m)墙宽:0.600(m)墙趾悬挑长DL:3.200(m)墙踵悬挑长DL1:3.800(m)底板高DH:1.100(m)墙趾端部高DH0:0.800(m)扶肋间距:3.000(m)扶肋厚:0.600(m)扶壁两端墙面板悬挑长度:0.984(m)设防滑凸榫:防滑凸榫尺寸BT1:1.600(m)防滑凸榫尺寸BT:1.500(m)防滑凸榫尺寸HT:0.800(m)防滑凸榫被动土压力修正系数:1.000防滑凸榫容许弯曲拉应力:1.520(MPa)防滑凸榫容许剪应力:1.520(MPa)钢筋合力点到外皮距离:50(mm)墙趾埋深:1.700(m)物理参数:混凝土墙体容重:25.000(kN/m3)混凝土强度等级:C35纵筋级别:HRB400抗剪腹筋级别:HRB400裂缝计算钢筋直径:20(mm)挡土墙类型:一般挡土墙墙后填土内摩擦角:35.000(度)墙后填土粘聚力:0.000(kPa)墙后填土容重:19.000(kN/m3)墙背与墙后填土摩擦角:17.500(度)地基土容重:19.000(kN/m3)修正后地基承载力特征值:216.000(kPa)地基承载力特征值提高系数:墙趾值提高系数:1.000墙踵值提高系数:1.000平均值提高系数:1.000墙底摩擦系数:0.500地基土类型:土质地基地基土内摩擦角:35.000(度)土压力计算方法:库仑坡线土柱:坡面线段数:1折线序号水平投影长(m)竖向投影长(m)换算土柱数110.5005.7000地面横坡角度:0.000(度)填土对横坡面的摩擦角:35.000(度)墙顶标高:0.000(m)挡墙分段长度:10.000(m)钢筋混凝土配筋计算依据：《公路钢筋混凝土与预应力混凝土桥涵设计规范》(JTGD62-2004)=====================================================================第1种情况:1=============================================组合系数:0.000=============================================[土压力计算]计算高度为11.000(m)处的库仑主动土压力无荷载时的破裂角=40.248(度)按假想墙背计算得到:第1破裂角：41.508(度)Ea=992.812(kN)Ex=582.751(kN)Ey=803.789(kN)作用点高度Zy=3.667(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=13.600(度)第1破裂角=41.400(度)Ea=886.310(kN)Ex=586.132(kN)Ey=664.827(kN)作用点高度Zy=3.849(m)墙身截面积=15.020(m2)重量=375.500(kN)整个墙踵上的土重(不包括超载)=445.389(kN)重心坐标(1.863,-5.716)(相对于墙面坡上角点)墙趾板上的土重=45.600(kN)相对于趾点力臂=1.493(m)(一)滑动稳定性验算基底摩擦系数=0.500采用防滑凸榫增强抗滑动稳定性,计算过程如下:基础底面宽度B=7.600(m)墙身重力的力臂Zw=3.653(m)Ey的力臂Zx=6.669(m)Ex的力臂Zy=3.849(m)作用于基础底的总竖向力=1531.316(kN)作用于墙趾下点的总弯矩=5872.542(kN-m)基础底面合力作用点距离墙趾点的距离Zn=3.835(m)基础底压应力:墙趾=195.927凸榫前沿=198.269墙踵=207.051(kPa)凸榫前沿被动土压应力=727.326(kPa)凸榫抗弯强度验算:凸榫抗弯强度验算满足:弯曲拉应力=620.652<=1520.000(kPa)凸榫抗剪强度验算:凸榫抗剪强度验算满足:剪应力=387.907<=1520.000(kPa)滑移力=586.132(kN)抗滑力=1189.841(kN)滑移验算满足:Kc=2.030>1.300滑动稳定方程验算：滑动稳定方程满足:方程值=257.203(kN)>0.0(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂Zw=3.653(m)相对于墙趾点，墙踵上土重的力臂Zw1=5.063(m)相对于墙趾点，墙趾上土重的力臂Zw2=1.493(m)相对于墙趾点，Ey的力臂Zx=6.669(m)相对于墙趾点，Ex的力臂Zy=3.849(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩=2255.927(kN-m)抗倾覆力矩=8128.470(kN-m)倾覆验算满足:K0=3.603>1.500倾覆稳定方程验算：倾覆稳定方程满足:方程值=5133.581(kN-m)>0.0(三)地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力=1531.316(kN)作用于墙趾下点的总弯矩=5872.542(kN-m)基础底面宽度B=7.600(m)偏心距e=-0.035(m)基础底面合力作用点距离基础趾点的距离Zn=3.835(m)基底压应力:趾部=195.927踵部=207.051(kPa)最大应力与最小应力之比=207.051/195.927=1.057作用于基底的合力偏心距验算满足:e=-0...
