《三视图》第3课时参考课件VIP免费

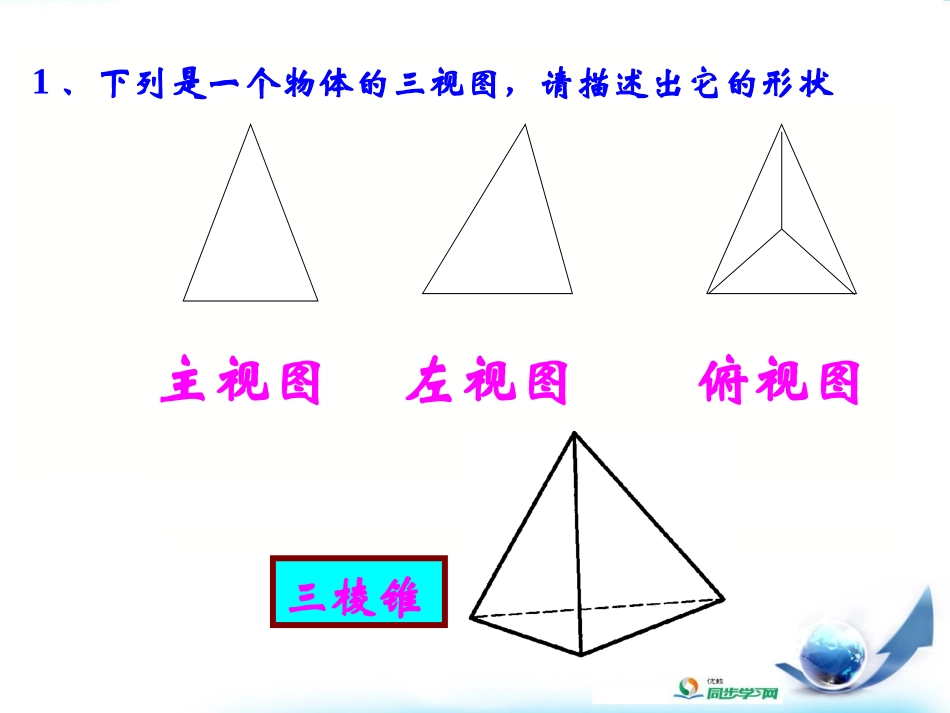

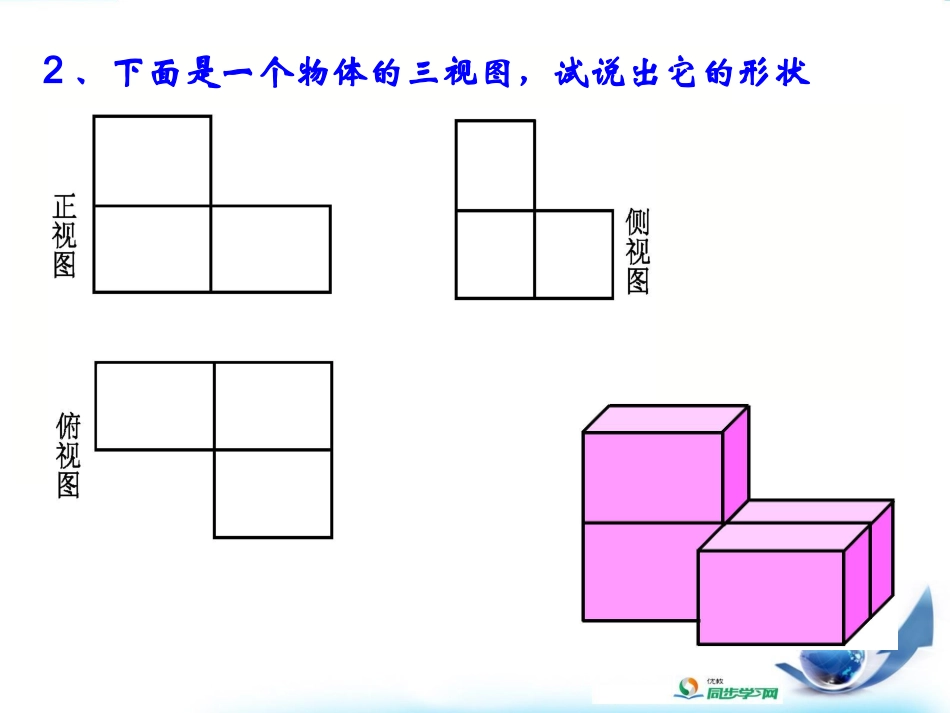

第3课时1、下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图三棱锥2、下面是一个物体的三视图，试说出它的形状主视图左视图俯视图3、下列是一个物体的三视图，请描述出它的形状探究探究根据三视图摆出它的立体图形主视图左视图俯视图例5某工厂要加工一批密封罐，设计者给出了密封罐的三视图，请你按照三视图确定制作每个密封罐所需钢板的面积．分析：对于某些立体图形，沿着其中一些线（例如棱柱的棱）剪开，可以把立体图形的表面展开成一个平面图形——展开图．在实际的生产中，三视图和展开图往往结合在一起使用．解决本题的思路是，由三视图想象出密封罐的立体形状，再进一步画出展开图，从而计算面积．1005050100解：由三视图可知，密封罐的现状是正六棱柱．密封罐的高为50mm，店面正六边形的直径为100mm，边长为50mm，图是它的展开图．由展开图可知，制作一个密封罐所需钢板的面积为60sin5050216250506231506227990（mm2）从图上看出有五个面的面积可以直接求出,关键只要求出另个侧面的面积就行了,怎样求呢?例6已知一个几何体的三视图如图3-23所示,描述该几何体的形状,量出三视图的有关尺寸,并根据已知的比例求出它的侧面积(精确到0.1cm2)9cm6cm4.5cm3cm由主视图、左视图知道，这个几何体是直棱柱,但不能确定棱的条数.再由俯视图可以确定它是直四棱柱，且底面是梯形.图3-23图3-24根据几何体的三视图画出它的表面展开图：展开图实物展开图实物321课内练习课内练习1.某两个物体的三视图如图所示.请分别说出它们的形状.正四棱锥直三棱柱2.由几个相同的小立方块搭成的几何体的俯视图如图所示.方格中的数字表示该位置的小方块的个数.请画出这个几何体的三视图.3.一个几何体的三个视图都是全等的正方形,则这个几何体是______.4.一个几何体的三视图都是半径相等的圆,则这个几何体是_______.5.一个几何体的主视图和左视图如图所示,它是什么几何体?请补画这个几何体的俯视图.6.一个直棱柱的主视图和俯视图如图所示.描述这个直棱柱的形状,并补画它的左视图.(第5题)(第6题)立方体球直五棱柱,底面是五边形直三棱柱
