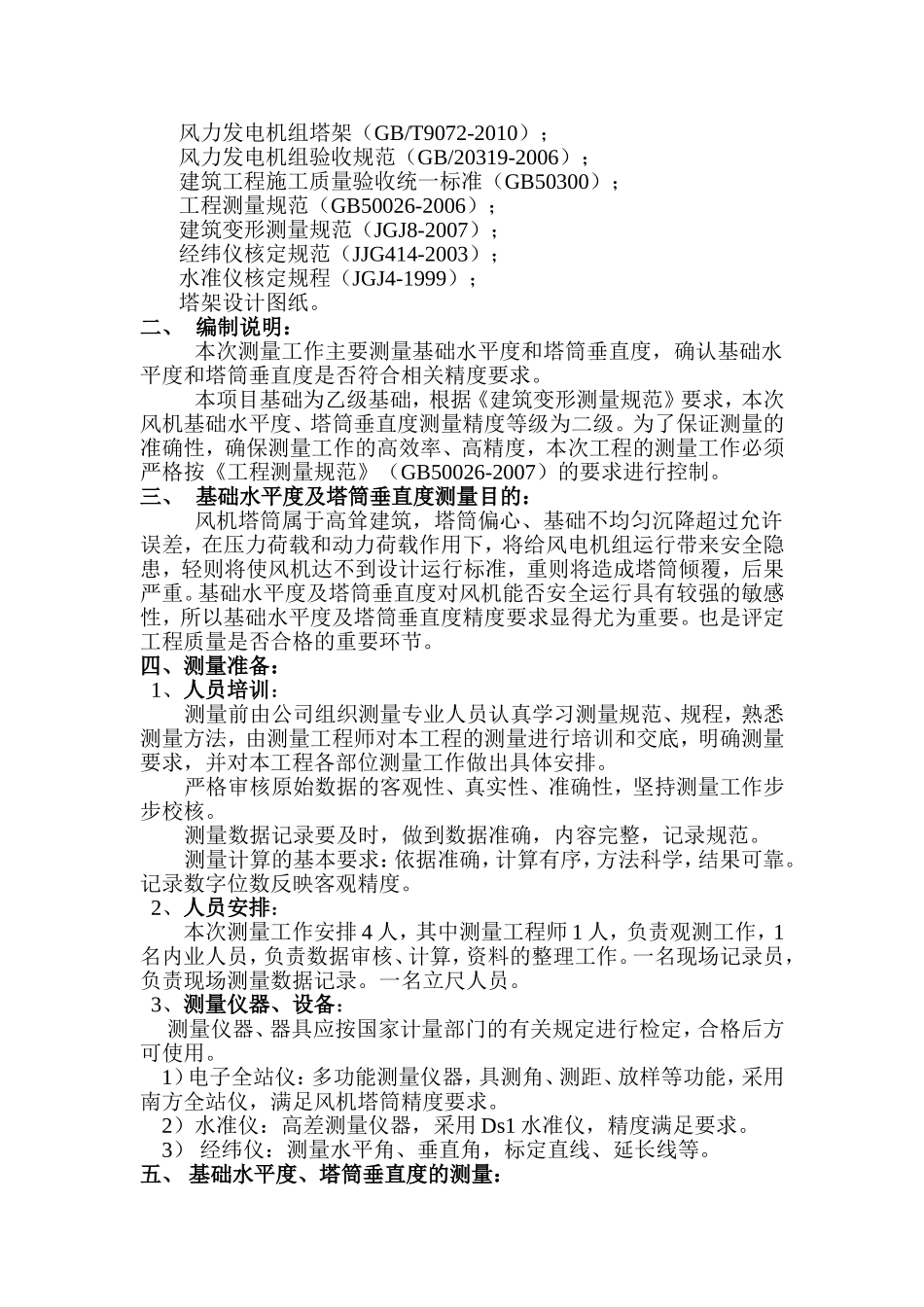

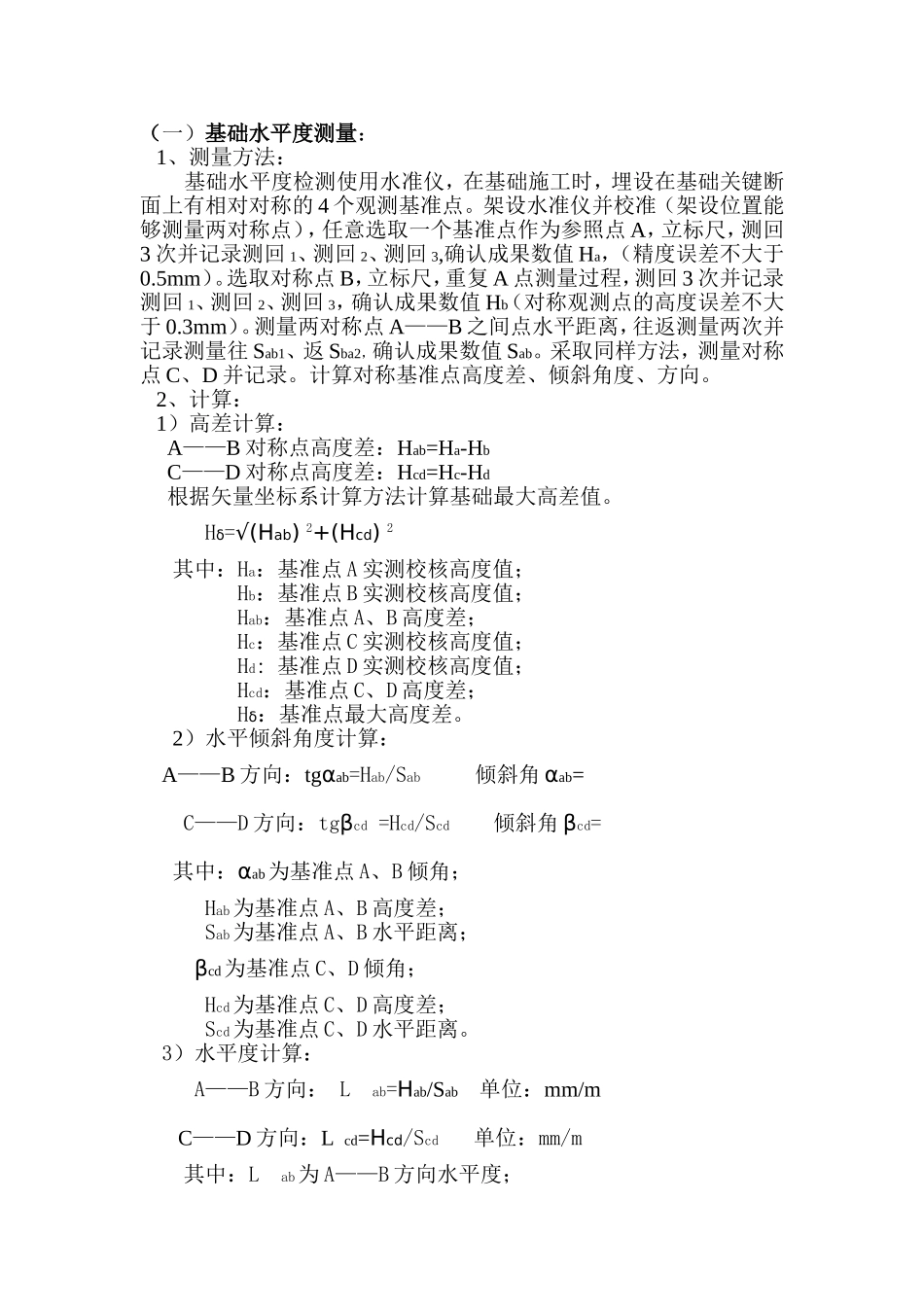

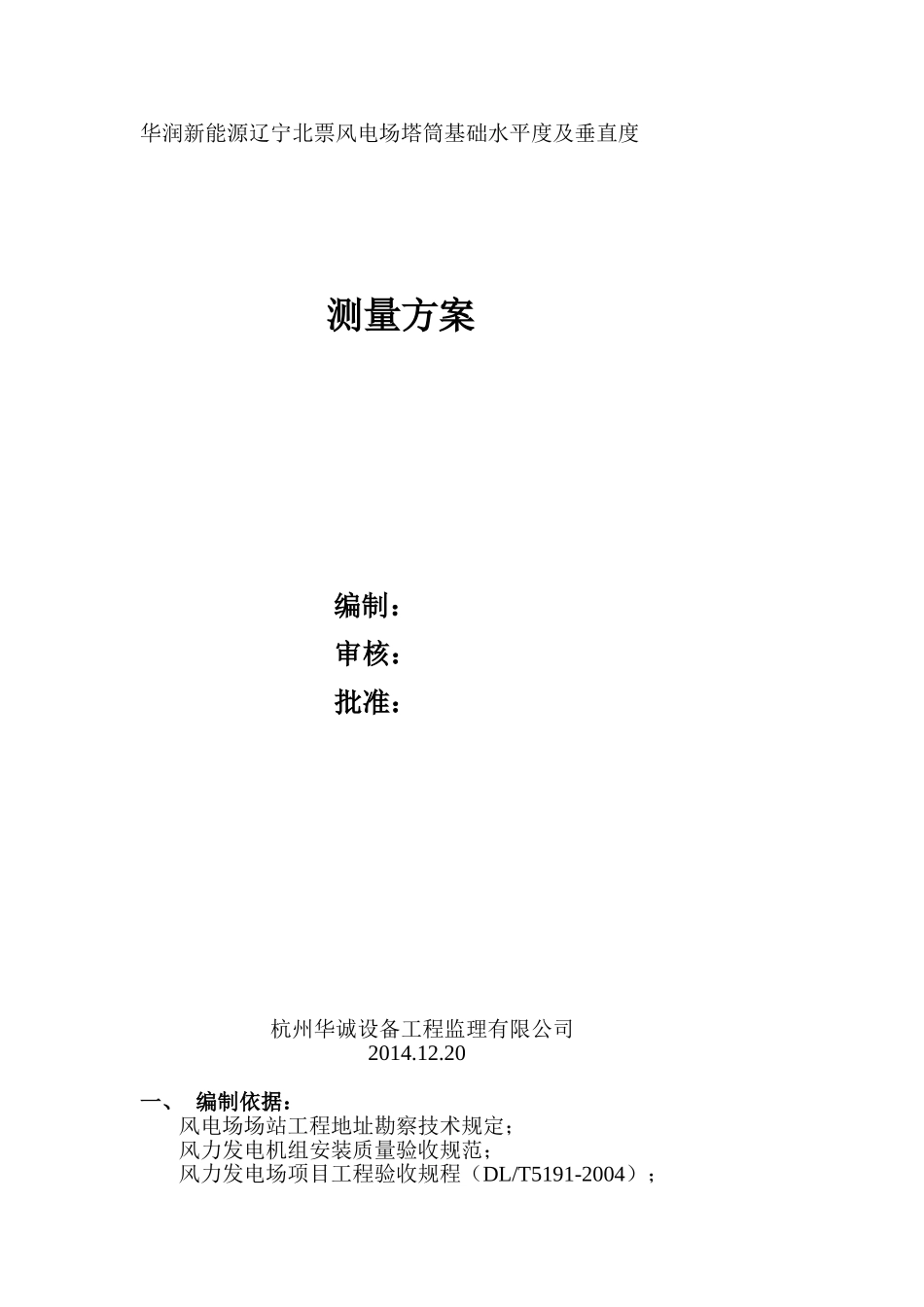

华润新能源辽宁北票风电场塔筒基础水平度及垂直度测量方案编制：审核：批准：杭州华诚设备工程监理有限公司2014.12.20一、编制依据：风电场场站工程地址勘察技术规定；风力发电机组安装质量验收规范；风力发电场项目工程验收规程（DL/T5191-2004）；风力发电机组塔架（GB/T9072-2010）；风力发电机组验收规范（GB/20319-2006）；建筑工程施工质量验收统一标准（GB50300）；工程测量规范（GB50026-2006）；建筑变形测量规范（JGJ8-2007）；经纬仪核定规范（JJG414-2003）；水准仪核定规程（JGJ4-1999）；塔架设计图纸。二、编制说明：本次测量工作主要测量基础水平度和塔筒垂直度，确认基础水平度和塔筒垂直度是否符合相关精度要求。本项目基础为乙级基础，根据《建筑变形测量规范》要求，本次风机基础水平度、塔筒垂直度测量精度等级为二级。为了保证测量的准确性，确保测量工作的高效率、高精度，本次工程的测量工作必须严格按《工程测量规范》（GB50026-2007）的要求进行控制。三、基础水平度及塔筒垂直度测量目的：风机塔筒属于高耸建筑，塔筒偏心、基础不均匀沉降超过允许误差，在压力荷载和动力荷载作用下，将给风电机组运行带来安全隐患，轻则将使风机达不到设计运行标准，重则将造成塔筒倾覆，后果严重。基础水平度及塔筒垂直度对风机能否安全运行具有较强的敏感性，所以基础水平度及塔筒垂直度精度要求显得尤为重要。也是评定工程质量是否合格的重要环节。四、测量准备：1、人员培训：测量前由公司组织测量专业人员认真学习测量规范、规程，熟悉测量方法，由测量工程师对本工程的测量进行培训和交底，明确测量要求，并对本工程各部位测量工作做出具体安排。严格审核原始数据的客观性、真实性、准确性，坚持测量工作步步校核。测量数据记录要及时，做到数据准确，内容完整，记录规范。测量计算的基本要求：依据准确，计算有序，方法科学，结果可靠。记录数字位数反映客观精度。2、人员安排：本次测量工作安排4人，其中测量工程师1人，负责观测工作，1名内业人员，负责数据审核、计算，资料的整理工作。一名现场记录员，负责现场测量数据记录。一名立尺人员。3、测量仪器、设备：测量仪器、器具应按国家计量部门的有关规定进行检定，合格后方可使用。1）电子全站仪：多功能测量仪器，具测角、测距、放样等功能，采用南方全站仪，满足风机塔筒精度要求。2）水准仪：高差测量仪器，采用Ds1水准仪，精度满足要求。3）经纬仪：测量水平角、垂直角，标定直线、延长线等。五、基础水平度、塔筒垂直度的测量：（一）基础水平度测量：1、测量方法：基础水平度检测使用水准仪，在基础施工时，埋设在基础关键断面上有相对对称的4个观测基准点。架设水准仪并校准（架设位置能够测量两对称点），任意选取一个基准点作为参照点A，立标尺，测回3次并记录测回1、测回2、测回3,确认成果数值Ha，（精度误差不大于0.5mm）。选取对称点B，立标尺，重复A点测量过程，测回3次并记录测回1、测回2、测回3，确认成果数值Hb（对称观测点的高度误差不大于0.3mm）。测量两对称点A——B之间点水平距离，往返测量两次并记录测量往Sab1、返Sba2，确认成果数值Sab。采取同样方法，测量对称点C、D并记录。计算对称基准点高度差、倾斜角度、方向。2、计算：1）高差计算：A——B对称点高度差：Hab=Ha-HbC——D对称点高度差：Hcd=Hc-Hd根据矢量坐标系计算方法计算基础最大高差值。Hδ=√(Hab)2+(Hcd)2其中：Ha：基准点A实测校核高度值；Hb：基准点B实测校核高度值；Hab：基准点A、B高度差；Hc：基准点C实测校核高度值；Hd:基准点D实测校核高度值；Hcd：基准点C、D高度差；Hδ：基准点最大高度差。2）水平倾斜角度计算：A——B方向：tgαab=Hab/Sab倾斜角αab=C——D方向：tgβcd=Hcd/Scd倾斜角βcd=其中：αab为基准点A、B倾角；Hab为基准点A、B高度差；Sab为基准点A、B水平距离；βcd为基准点C、D倾角；Hcd为基准点C、D高度差；Scd为基准点C、D水平距离。3）水平度计算：A——B方向：Lab=Hab/Sab单位：mm/mC——D方向：Lcd=Hcd/Scd单位：mm/m其中：Lab为A——B方向水平度；Lcd为C——D方向水平度。4）基础水平倾...
