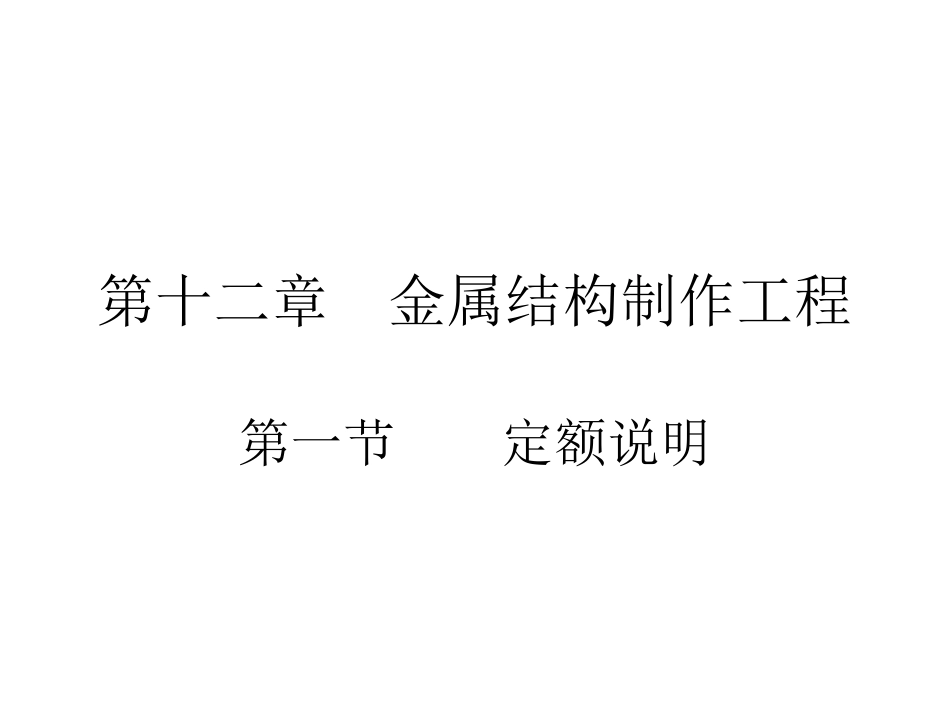

第十二章金属结构制作工程第一节定额说明一.定额项目的划分金属结构项目的划分如图12-1所示钢柱制作钢屋架.钢托架制作钢吊车梁.钢制动粱.吊车钢车挡制作钢支撑.钢檀条.钢墙架制作钢平台.钢梯子.钢栏杆制作钢漏斗.H型钢制作无损探伤检验X射线探伤超声波探伤手工除锈动力工具除锈喷射除锈化学除锈除锈工程钢屋架.钢托架制作平台摊销二.定额说明1.本章包括金属构件的制作、探伤、除锈等内容；金属构件的安装按第十五章有关项目执行。本章适用于现场、企业附属加工制作的构件。2.定额内包括整段制作、分段制作和整体预装配所需的人工材料及机械台班用量。整体预装配用的螺栓，以包括在定额内。3.本章除注拧明者外,均包括现场内(工厂内)的材料运输、损耗、加工、组装及成品堆放、装车出厂等全部工序。4.本章未包括加工点至安装点的构件运输，构件运输按第十五章有关规定计算。5.本章构件项目中，均已包括刷一遍防锈漆工料。6.钢筋混凝土组合屋架钢拉杆，按屋架钢支撑计算。7.轻钢屋架是指每榀重量小于1t的钢屋架。８.钢屋架、钢托架制作平台摊销子目中的单位t是指钢屋架、钢托架的质量。第二节工程量计算规则•金属结构制作工程量计算规则如下：•（１）金属结构的制作，按图示钢材尺寸以吨计算，不扣除孔眼、切边的质量。焊条、铆钉、螺栓等质量，已包括在定额内不再另计算。在计算不规则或多边形钢板质量时，均以其最大对角线乘最大宽度的矩形面积计算。•（２）实腹柱、吊车梁、Ｈ型钢等均按图示尺寸计算，其中腹板及翼板宽度按每边增加25mm计算。•（３）制动梁的制作工程量包括制动梁、制动桁架、制动板质量；墙架的制作工程量包括墙架柱、墙架梁及连接柱杆质量；钢柱制作工程量包括依附于柱上的牛腿及悬臂梁和柱脚连接板的质量。（４）铁栏杆制作，仅适用于工业厂房中平台、操作台的钢栏杆。民用建筑中的铁栏杆按第十四章的有关项目计算。（５）钢漏斗的制作工程量，矩形按图示分片，圆形按图示展开尺寸，并以钢板宽度分段计算，每段均以其上口长度（圆形以其分段展开上口长度）与钢板宽度，按矩形计算，依附漏斗的型钢并入漏斗质量内计算。（６）计算钢屋架、钢拖架、天窗架工程量时，依附其上的悬臂梁、禀拖、横档、支爪、禀条爪等分别并入相应构件内计算。（７）x射线焊缝无损探伤，按不同的板厚，以“10张”（胶片）为单位。拍片张数按设计规定计算的探伤焊缝总长度除以定额取定的胶片有效长度(250mm)计算。（８）金属板材对接焊缝超声波探伤，以焊缝长度为计量单位。
