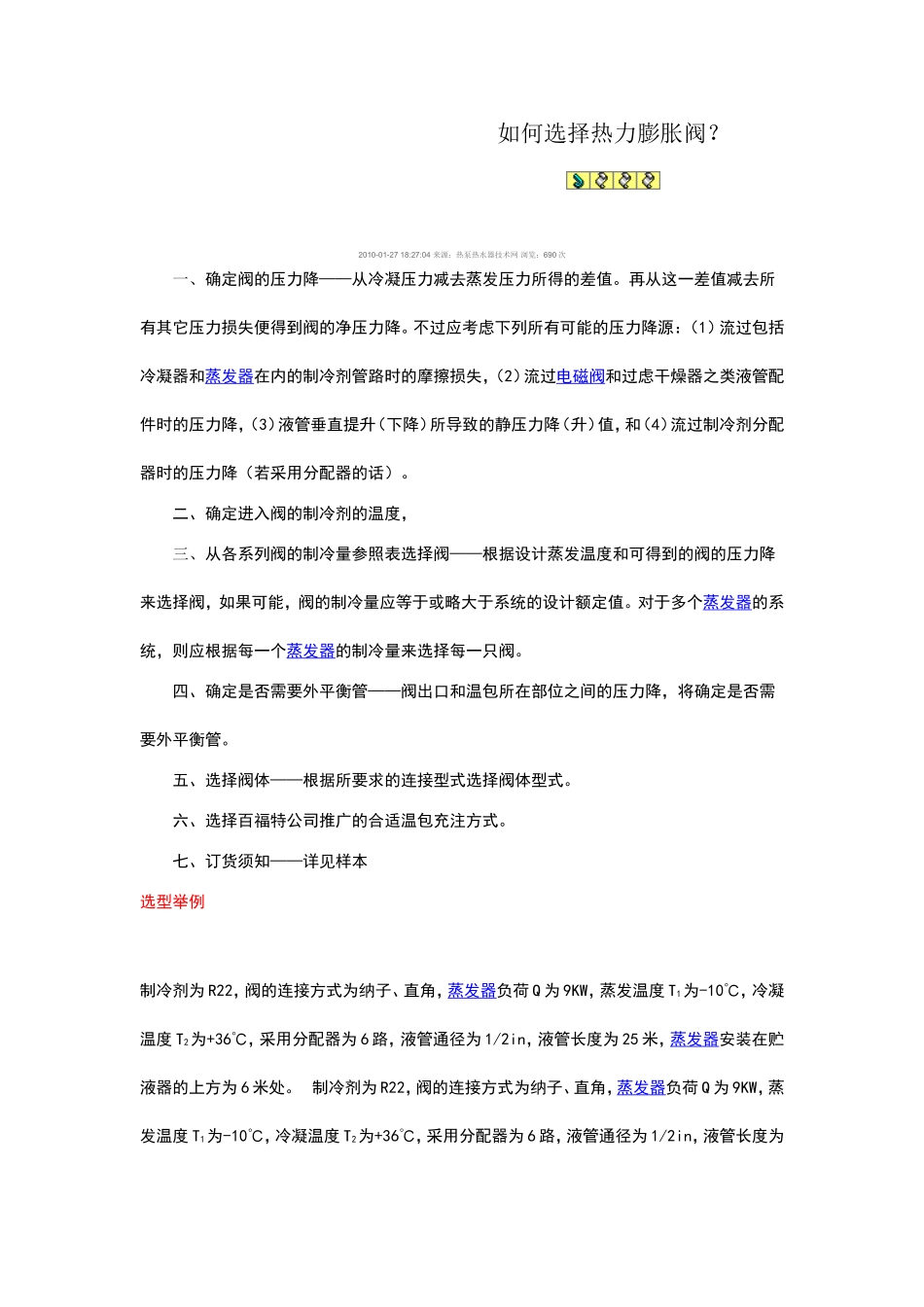

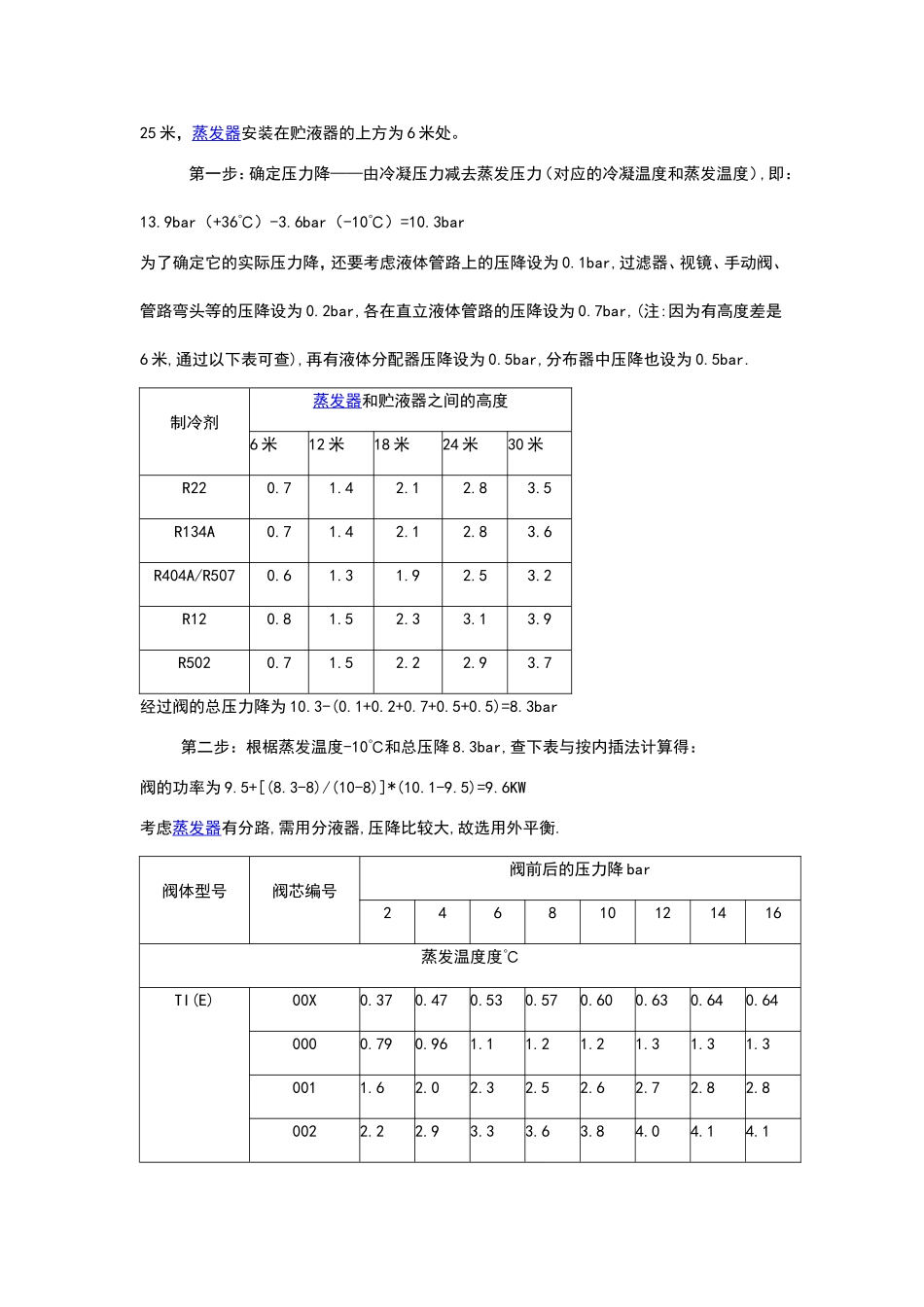

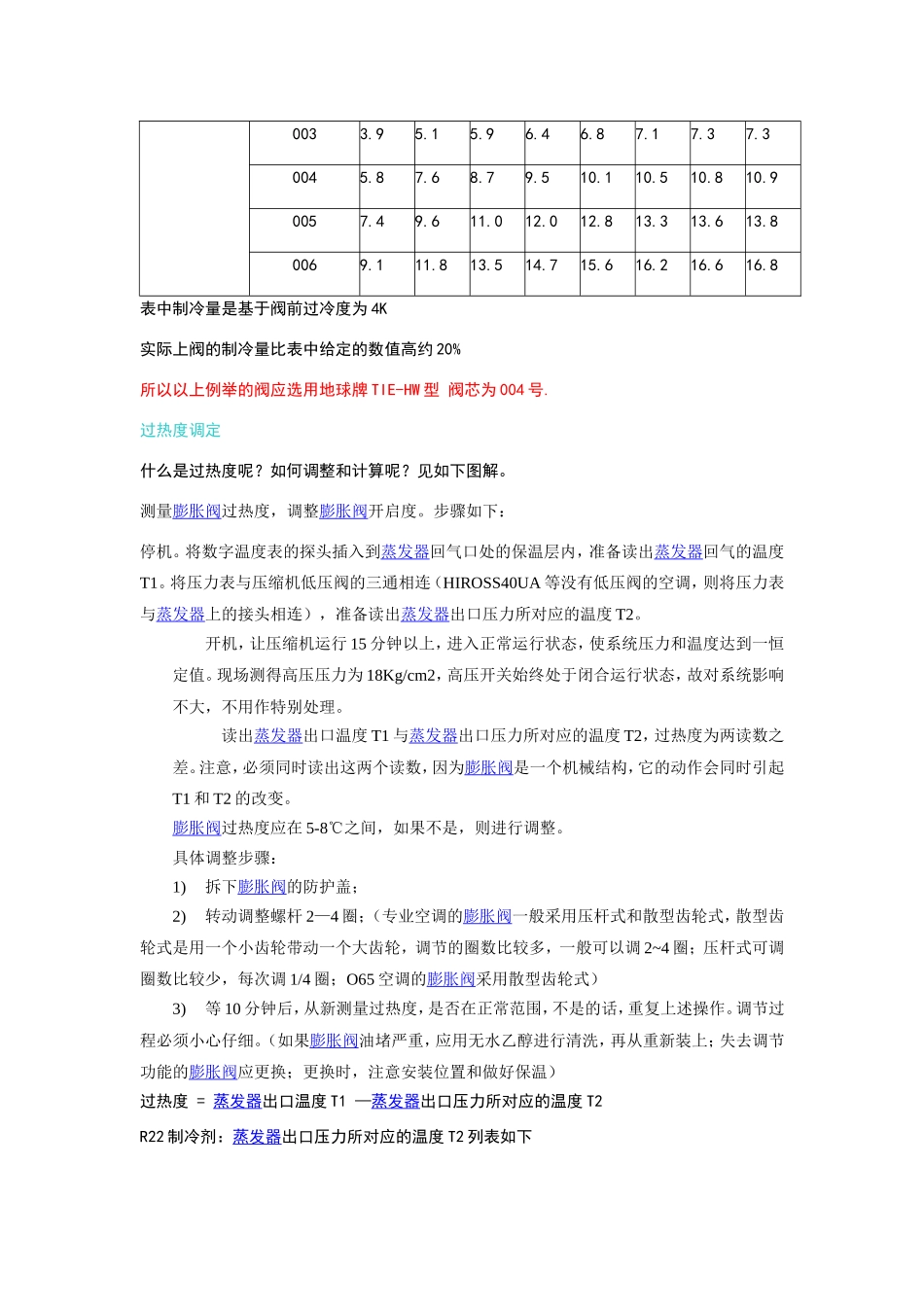

如何选择热力膨胀阀？2010-01-2718:27:04来源：热泵热水器技术网浏览：690次一、确定阀的压力降——从冷凝压力减去蒸发压力所得的差值。再从这一差值减去所有其它压力损失便得到阀的净压力降。不过应考虑下列所有可能的压力降源：（1）流过包括冷凝器和蒸发器在内的制冷剂管路时的摩擦损失，（2）流过电磁阀和过虑干燥器之类液管配件时的压力降，（3）液管垂直提升（下降）所导致的静压力降（升）值，和（4）流过制冷剂分配器时的压力降（若采用分配器的话）。二、确定进入阀的制冷剂的温度，三、从各系列阀的制冷量参照表选择阀——根据设计蒸发温度和可得到的阀的压力降来选择阀，如果可能，阀的制冷量应等于或略大于系统的设计额定值。对于多个蒸发器的系统，则应根据每一个蒸发器的制冷量来选择每一只阀。四、确定是否需要外平衡管——阀出口和温包所在部位之间的压力降，将确定是否需要外平衡管。五、选择阀体——根据所要求的连接型式选择阀体型式。六、选择百福特公司推广的合适温包充注方式。七、订货须知——详见样本选型举例制冷剂为R22，阀的连接方式为纳子、直角，蒸发器负荷Q为9KW，蒸发温度T1为-10℃，冷凝温度T2为+36℃，采用分配器为6路，液管通径为1/2in，液管长度为25米，蒸发器安装在贮液器的上方为6米处。制冷剂为R22，阀的连接方式为纳子、直角，蒸发器负荷Q为9KW，蒸发温度T1为-10℃，冷凝温度T2为+36℃，采用分配器为6路，液管通径为1/2in，液管长度为25米，蒸发器安装在贮液器的上方为6米处。第一步：确定压力降——由冷凝压力减去蒸发压力（对应的冷凝温度和蒸发温度）,即：13.9bar（+36℃）-3.6bar（-10℃）=10.3bar为了确定它的实际压力降，还要考虑液体管路上的压降设为0.1bar,过滤器、视镜、手动阀、管路弯头等的压降设为0.2bar,各在直立液体管路的压降设为0.7bar,(注:因为有高度差是6米,通过以下表可查),再有液体分配器压降设为0.5bar,分布器中压降也设为0.5bar.制冷剂蒸发器和贮液器之间的高度6米12米18米24米30米R220.71.42.12.83.5R134A0.71.42.12.83.6R404A/R5070.61.31.92.53.2R120.81.52.33.13.9R5020.71.52.22.93.7经过阀的总压力降为10.3-(0.1+0.2+0.7+0.5+0.5)=8.3bar第二步：根椐蒸发温度-10℃和总压降8.3bar,查下表与按内插法计算得：阀的功率为9.5+[(8.3-8)/(10-8)]*(10.1-9.5)=9.6KW考虑蒸发器有分路,需用分液器,压降比较大,故选用外平衡.阀体型号阀芯编号阀前后的压力降bar246810121416蒸发温度度℃TI(E)00X0.370.470.530.570.600.630.640.640000.790.961.11.21.21.31.31.30011.62.02.32.52.62.72.82.80022.22.93.33.63.84.04.14.10033.95.15.96.46.87.17.37.30045.87.68.79.510.110.510.810.90057.49.611.012.012.813.313.613.80069.111.813.514.715.616.216.616.8表中制冷量是基于阀前过冷度为4K实际上阀的制冷量比表中给定的数值高约20%所以以上例举的阀应选用地球牌TIE-HW型阀芯为004号.过热度调定什么是过热度呢？如何调整和计算呢？见如下图解。测量膨胀阀过热度，调整膨胀阀开启度。步骤如下：停机。将数字温度表的探头插入到蒸发器回气口处的保温层内，准备读出蒸发器回气的温度T1。将压力表与压缩机低压阀的三通相连（HIROSS40UA等没有低压阀的空调，则将压力表与蒸发器上的接头相连），准备读出蒸发器出口压力所对应的温度T2。开机，让压缩机运行15分钟以上，进入正常运行状态，使系统压力和温度达到一恒定值。现场测得高压压力为18Kg/cm2，高压开关始终处于闭合运行状态，故对系统影响不大，不用作特别处理。读出蒸发器出口温度T1与蒸发器出口压力所对应的温度T2，过热度为两读数之差。注意，必须同时读出这两个读数，因为膨胀阀是一个机械结构，它的动作会同时引起T1和T2的改变。膨胀阀过热度应在5-8℃之间，如果不是，则进行调整。具体调整步骤：1)拆下膨胀阀的防护盖；2)转动调整螺杆2—4圈；（专业空调的膨胀阀一般采用压杆式和散型齿轮式，散型齿轮式是用一个小齿轮带动一个大齿轮，调节的圈数比较多，一般可以调2~4圈；压杆式可调圈数比较少，每次调1/4圈；O65空调的膨胀阀采用散型齿轮式）3)等10分钟后，从新测量过...
