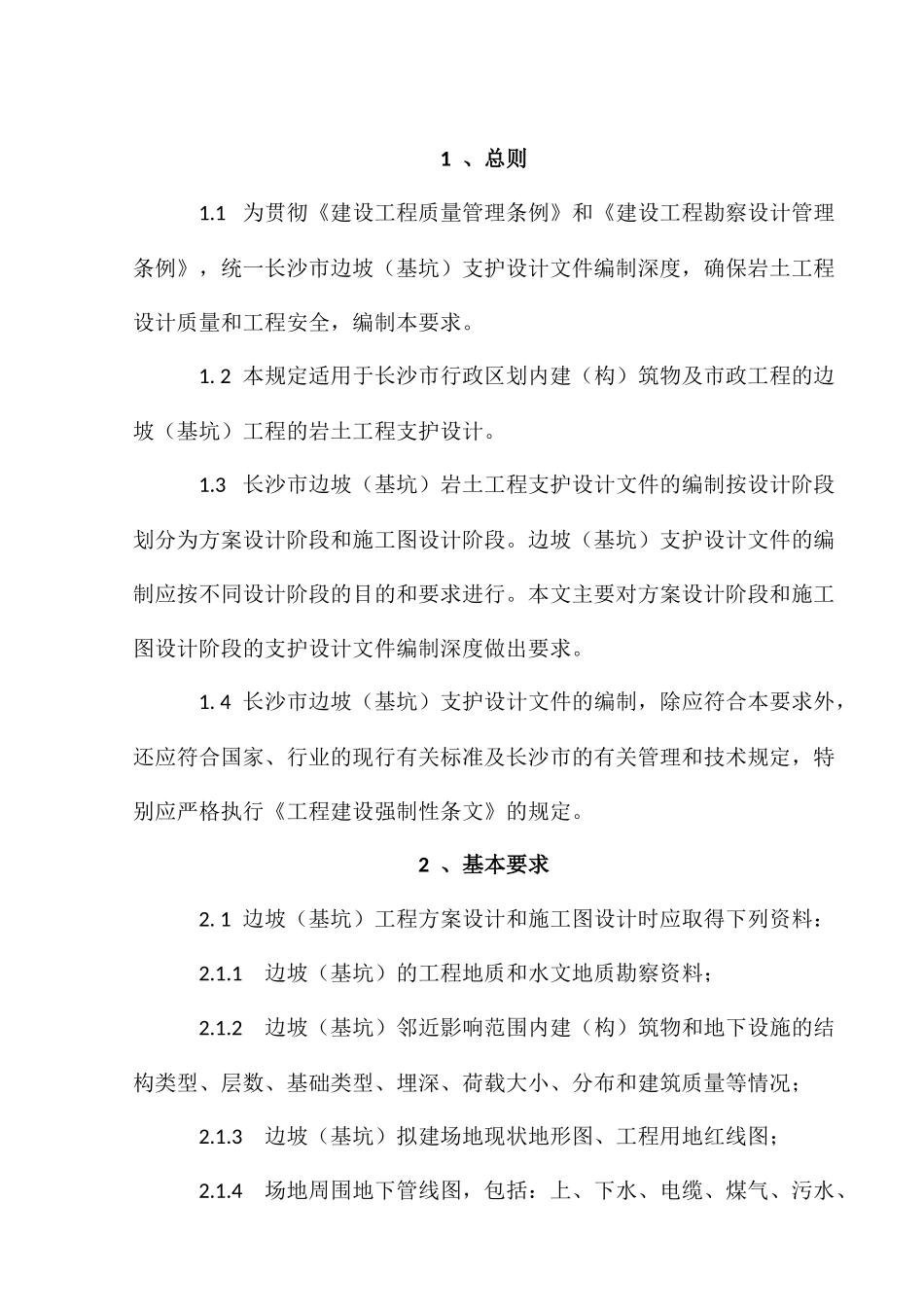

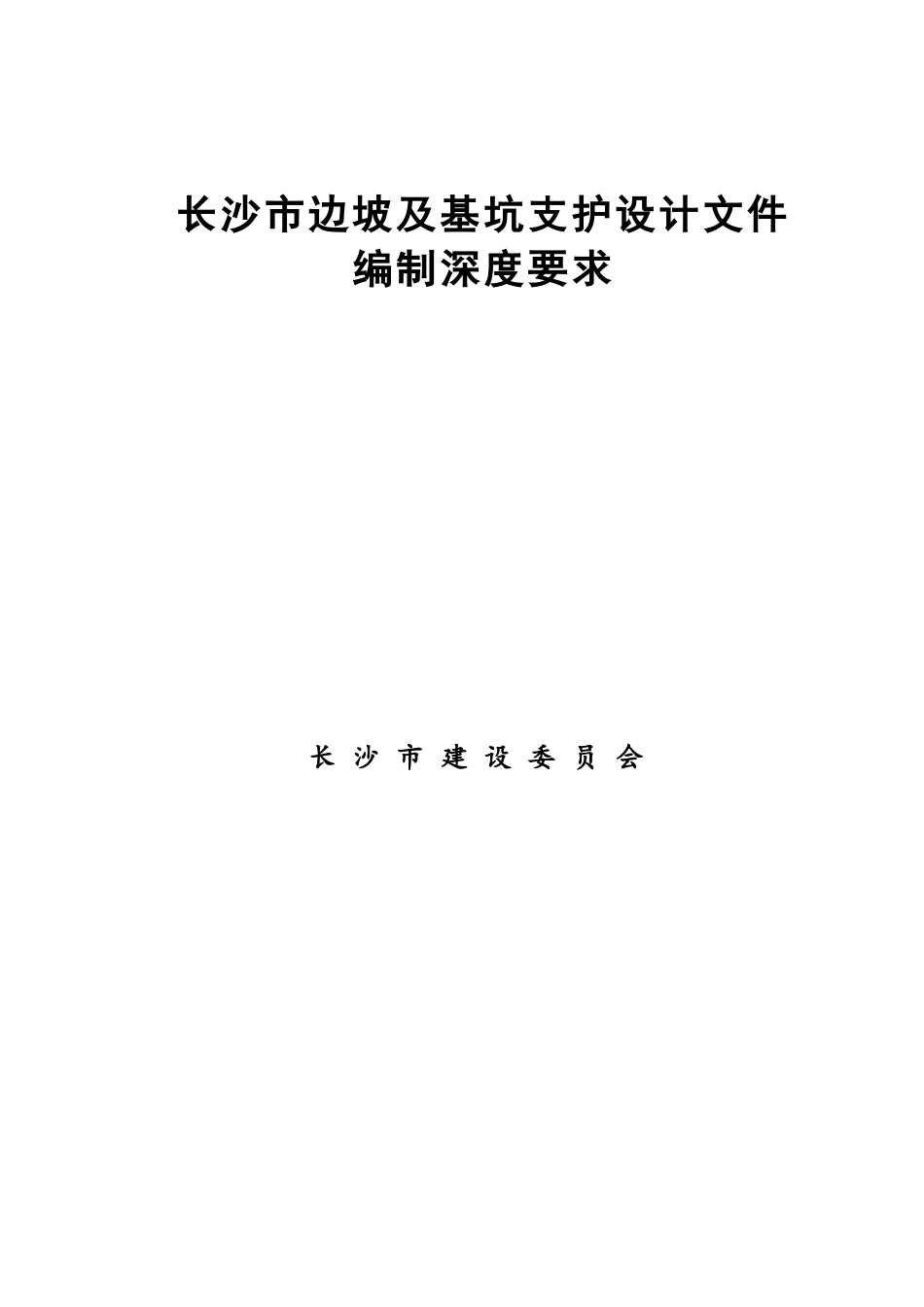

长沙市边坡及基坑支护设计文件编制深度要求长沙市建设委员会1、总则1.1为贯彻《建设工程质量管理条例》和《建设工程勘察设计管理条例》，统一长沙市边坡（基坑）支护设计文件编制深度，确保岩土工程设计质量和工程安全，编制本要求。1.2本规定适用于长沙市行政区划内建（构）筑物及市政工程的边坡（基坑）工程的岩土工程支护设计。1.3长沙市边坡（基坑）岩土工程支护设计文件的编制按设计阶段划分为方案设计阶段和施工图设计阶段。边坡（基坑）支护设计文件的编制应按不同设计阶段的目的和要求进行。本文主要对方案设计阶段和施工图设计阶段的支护设计文件编制深度做出要求。1.4长沙市边坡（基坑）支护设计文件的编制，除应符合本要求外，还应符合国家、行业的现行有关标准及长沙市的有关管理和技术规定，特别应严格执行《工程建设强制性条文》的规定。2、基本要求2.1边坡（基坑）工程方案设计和施工图设计时应取得下列资料：2.1.1边坡（基坑）的工程地质和水文地质勘察资料；2.1.2边坡（基坑）邻近影响范围内建（构）筑物和地下设施的结构类型、层数、基础类型、埋深、荷载大小、分布和建筑质量等情况；2.1.3边坡（基坑）拟建场地现状地形图、工程用地红线图；2.1.4场地周围地下管线图，包括：上、下水、电缆、煤气、污水、雨水、热力等管线或管道的分布和性状；2.1.5拟建建筑总平面图、基础和地下建（构）筑物平面图和剖面图、桩位图等；2.1.6边坡（基坑）附近附加荷载的情况；2.1.7施工技术、设备性能和区域性施工经验。2.2边坡（基坑）工程方案设计和施工图设计应包括支护体系选型、支护结构的强度和变形计算、边坡（基坑）整体稳定性分析和计算、排水系统措施、降（止）水方法、挖土方法与流程、现场监测和检验等内容。2.3边坡（基坑）支护设计文件应包括文字部分、计算书和设计图纸等内容。2.4边坡（基坑）工程方案设计和施工图设计文件应有编制单位的设计文件专用章，应有法人代表（或其授权人）和项目的主要负责人签章。图表均应有设计人、审核人和审定人签字。2.5边坡（基坑）工程方案设计和施工图设计文件的文字、标点、术语、公式、符号、数字均应符合有关规范、标准。3、方案设计3.1文字部分3.1.1边坡（基坑）支护方案设计文字部分应包括下列目录：1）工程概况；2）设计依据；3）周边环境条件；4）工程地质及水文地质条件；5）设计方案选择；6）地下水控制设计；7）监控方案；3.1.2工程概况部分应明确下列内容：1）边坡（基坑）长度（周长）、面积、开挖支护高度；2）边坡应描述坡顶、坡底标高；基坑应描述±0.00标高、基底标高、自然地面标高及其相互关系；3）边坡（基坑）支护结构型式；4）设计使用年限；3.1.3设计依据部分应明确下列内容：1）应明确支护方案设计采用的规程规范；2）应明确用于支护方案设计的勘察报告书；3）拟建建（构）筑物的总平面图、建筑物立面图等相关图纸；4）方案设计计算所使用的软件。3.1.4周边环境条件部分应明确下列内容：1）周边道路及地下管线与边坡（基坑）的位置关系；2）周边地下管线（包括上、下水、电缆、煤气、污水、雨水、热力、通信、消防等）的重要性、特征、埋置深度、走向、使用情况。3）周边建（构）筑物的工程重要性、层数、结构型式、基础型式、基础埋深、建设及竣工时间、结构完好情况及使用状况；4）周边地下人防设施的埋深、走向、截面尺寸、衬砌材料、使用情况。3.1.5工程地质及水文地质条件部分应明确下列内容：1）与边坡（基坑）有关的地层描述，包括岩性类别、厚度、岩土力学性质特征等；2）场地内地下水的类型，含水层的厚度及顶、底板标高，含水层的富水性、渗透性，场地地下水的补给与排泄条件，各地下水层之间的水力联系，地下水稳定水位的埋深和标高；3）当场地地层简单且分布稳定时，可绘制一个简化剖面；当场地地层变化较大时，宜沿边坡（基坑）周边绘制地层展开剖面图。图中标明边坡（基坑）支护设计所需的各有关地层物理力学性质参数，如：r、Ck、φk、K等。3.1.6设计方案选择应明确下列内容：1）通过分析工程地质特征，指明支护过程中应重点注意的地层；2）通过分析地下水特征，明确需进行降水或截水...
