螺纹连接标准VIP免费

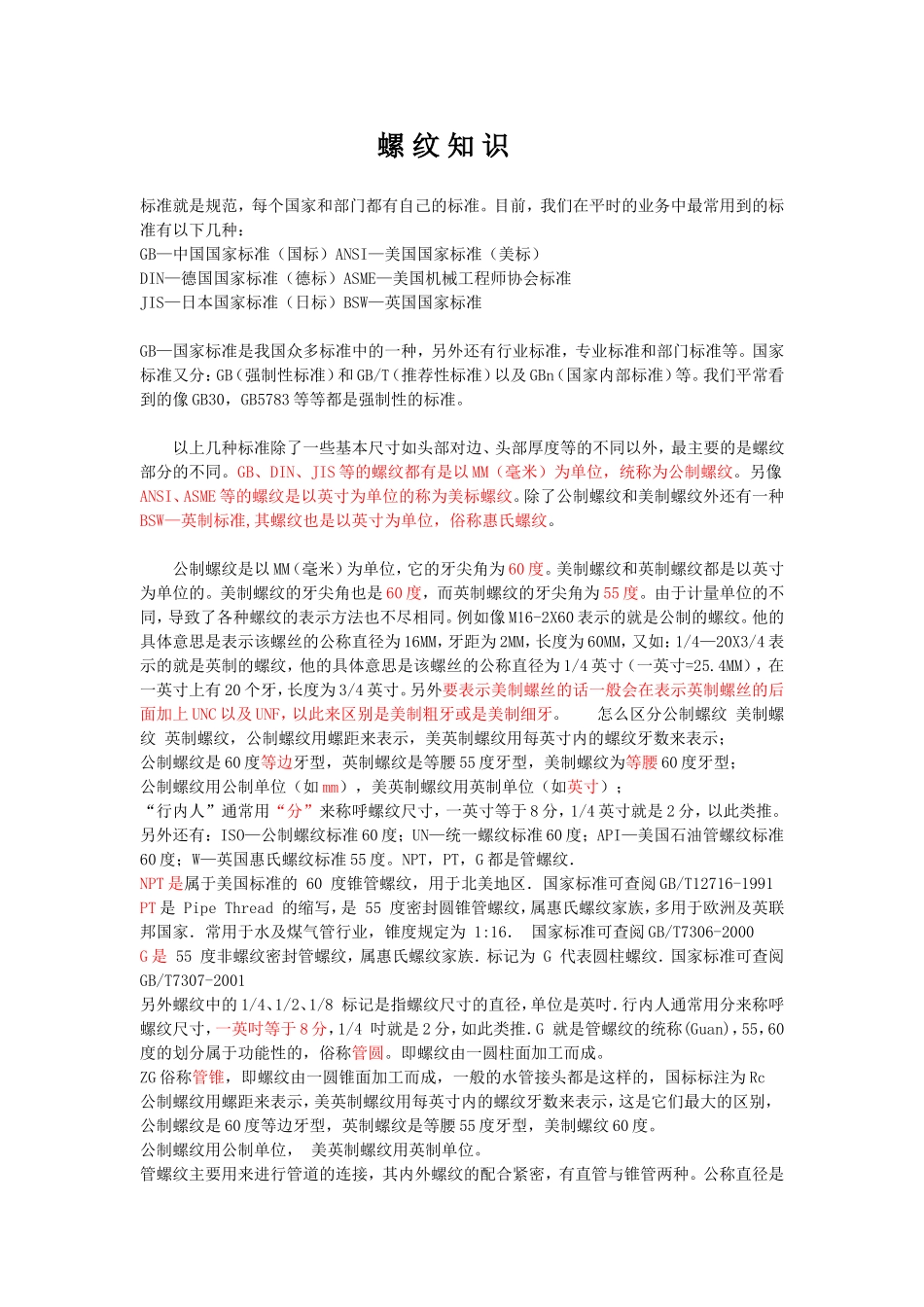

螺纹知识标准就是规范，每个国家和部门都有自己的标准。目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn（国家内部标准）等。我们平常看到的像GB30，GB5783等等都是强制性的标准。以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。美制螺纹和英制螺纹都是以英寸为单位的。美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。例如像M16-2X60表示的就是公制的螺纹。他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。怎么区分公制螺纹美制螺纹英制螺纹，公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度。NPT，PT，G都是管螺纹．NPT是属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一英吋等于8分，1/4吋就是2分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸螺纹连接标准管螺纹有两种，一为圆柱直管螺纹，另一为圆柱锥管螺纹；一般地，说管螺纹就指圆柱直管螺纹，若是圆柱锥管螺纹则一定要带有锥字；直管螺纹不具有密封性，锥管螺纹则有密封性，因此直管螺纹是可以用普通螺纹代替的，且连接强度更高。但通常地，即使是锥管螺纹，使用时也要放密封胶，比如生料带一起进行密封。就管螺纹而言，目前在世界范围内形成了以ISO标准为一方，以美国标准为另一方的两大管螺纹标准体系。一、美国标准管螺纹（一）、标准：ANSIB1.20.1美国标准管螺纹1基本牙型：牙型角60°。锥度1：16。牙型为平顶平底。2基本类型NPT一般用途的美国标准锥管螺纹，NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，国内以前称之为“布氏锥螺纹”，用于北美地区．国家标准可查阅国家标...
