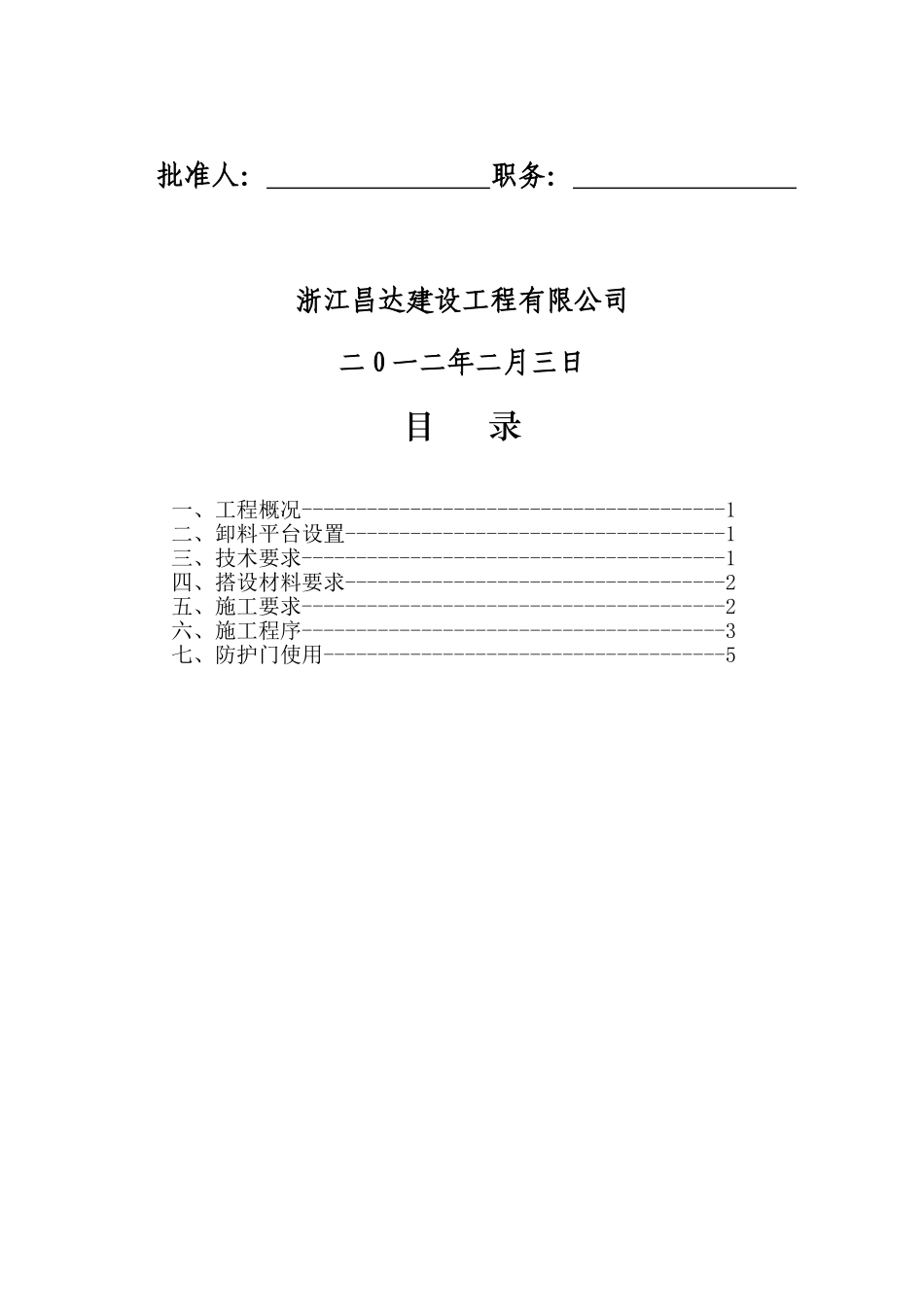

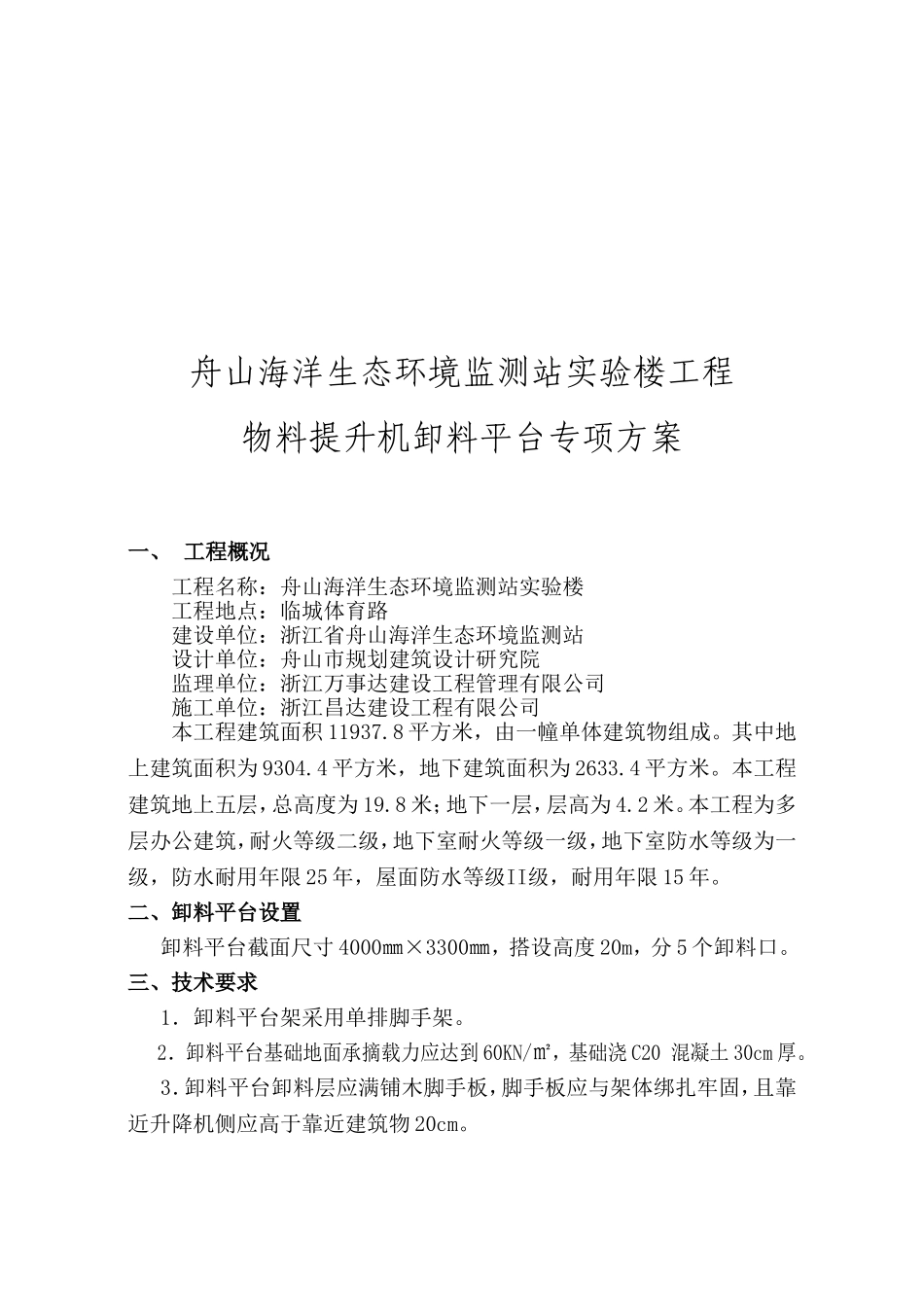

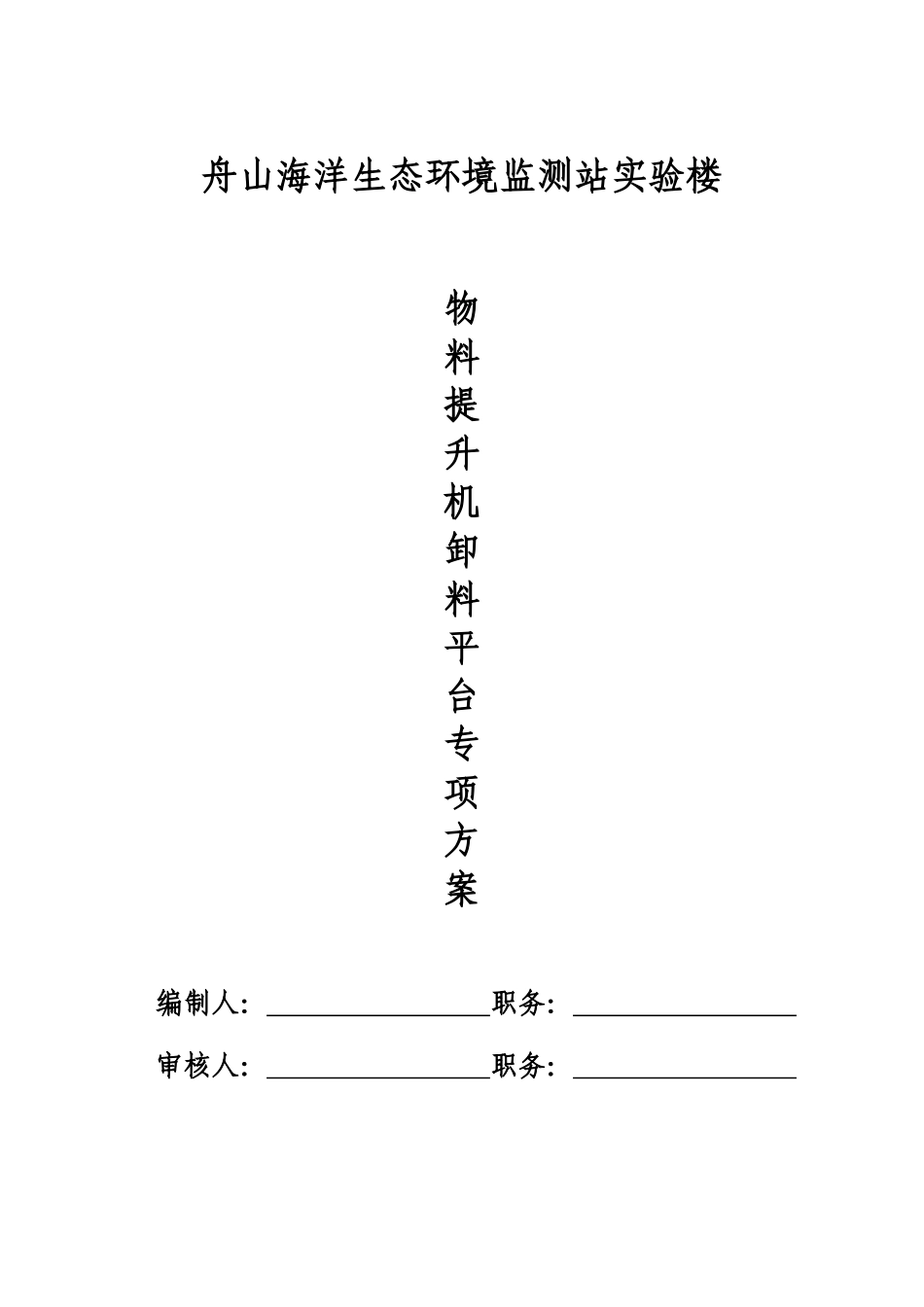

舟山海洋生态环境监测站实验楼物料提升机卸料平台专项方案编制人：职务：审核人：职务：批准人：职务：浙江昌达建设工程有限公司二0一二年二月三日目录一、工程概况---------------------------------------1二、卸料平台设置-----------------------------------1三、技术要求---------------------------------------1四、搭设材料要求-----------------------------------2五、施工要求---------------------------------------2六、施工程序---------------------------------------3七、防护门使用-------------------------------------5舟山海洋生态环境监测站实验楼工程物料提升机卸料平台专项方案一、工程概况工程名称：舟山海洋生态环境监测站实验楼工程地点：临城体育路建设单位：浙江省舟山海洋生态环境监测站设计单位：舟山市规划建筑设计研究院监理单位：浙江万事达建设工程管理有限公司施工单位：浙江昌达建设工程有限公司本工程建筑面积11937.8平方米，由一幢单体建筑物组成。其中地上建筑面积为9304.4平方米，地下建筑面积为2633.4平方米。本工程建筑地上五层，总高度为19.8米；地下一层，层高为4.2米。本工程为多层办公建筑，耐火等级二级，地下室耐火等级一级，地下室防水等级为一级，防水耐用年限25年，屋面防水等级II级，耐用年限15年。二、卸料平台设置卸料平台截面尺寸4000㎜×3300㎜，搭设高度20m，分5个卸料口。三、技术要求1．卸料平台架采用单排脚手架。2．卸料平台基础地面承摘载力应达到60KN/㎡，基础浇C20混凝土30cm厚。3．卸料平台卸料层应满铺木脚手板，脚手板应与架体绑扎牢固，且靠近升降机侧应高于靠近建筑物20cm。4．卸料平台在架体两侧及正反面外侧两立杆之间应按标准设置扶手、中栏杆及挡脚板。四、搭设材料要求1．卸料平台架、连墙杆、卸荷拉杆及预埋插管均应采用Φ48×3.5的钢管，并应符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合国家标准《碳结构钢》（GB/T700）中Q235-A级钢的规定。2．卸料平台架应采用可锻铸铁制作的扣件，其材质应符合国家标准《钢管脚手架扣件》（GB15831）的规定。3．卸料平台架木架手板符合JGJ130中的材质要求。五、施工要求1．搭设要求⑴、相邻立杆的对接扣件不得在同一高度内，其在高度方向上错开的距离不得小于500㎜，对接扣件应朝内。当平台架搭至连墙杆的构造点时，应及时作连墙拉结。除立杆外，其余杆件应采用整根钢管搭设，严禁对接使用。⑵、纵向水平杆应设置在立杆内侧，横向水平杆内端头距离墙面为50㎜。⑶、纵向扫地杆应固定在距离座上方200㎜的立杆上，横向扫地杆应固定在紧靠纵向扫地杆下方的立杆上。⑷、连墙杆应设置于平台架沿建筑物侧立杆直距离主节点不大于20㎜处，连墙杆应水平设置或向下斜，要求倾斜角度不得大于10°。⑸、卸荷拉杆与平台架外侧立杆连接，卸荷拉杆上端应与预埋杆连接牢固，卸荷栏杆与立杆连接处应靠近主节点，平台架卸荷层应加水平斜杆，形成几何不变体系。⑹、之字型横向斜撑的旋转扣件距离主节点不大于10㎜。⑺、扣件规格必须与钢管外径相符，螺栓拧紧力矩不应小于45N.m，且不应大于65N.m，各杆件端头伸出扣件盖边缘的长度为100㎜。⑻、挡脚板应铺设在立杆内。2．拆除要求⑴、拆除作业必须按先搭后拆原则由上而下逐步拆除，严禁上下同时作业。⑵、连墙杆及卸荷拉杆必须随架体逐层拆除，严禁先将连墙杆或卸荷拉杆整层或数层拆除后再拆架体。⑶、当拆除至下部最后一根立杆高度时，应先在适当位置搭设临时抛撑加固后，在拆除连墙杆。⑷、拆除时，各构配件应通过人工传递或设备运输至地面，严禁将配件抛至地面。六、施工程序1、施工前的准备⑴、卸料平台搭设及拆除前应编制施工方案，并对搭设人员进行安全技术交底。⑵、应对钢管扣件、脚手板等进行检查验收，严禁使用不合格产品。2、地基与基础⑴、按施工方案做好卸料平台架基础混凝土垫层，并做好排水措施，防止积水。⑵、按照卸料平台架设计的立杆纵向距、横向距进行放线定位。⑶、放置垫木。⑷、将底座准确的安放在定位线上。3、卸料平台架的搭...
