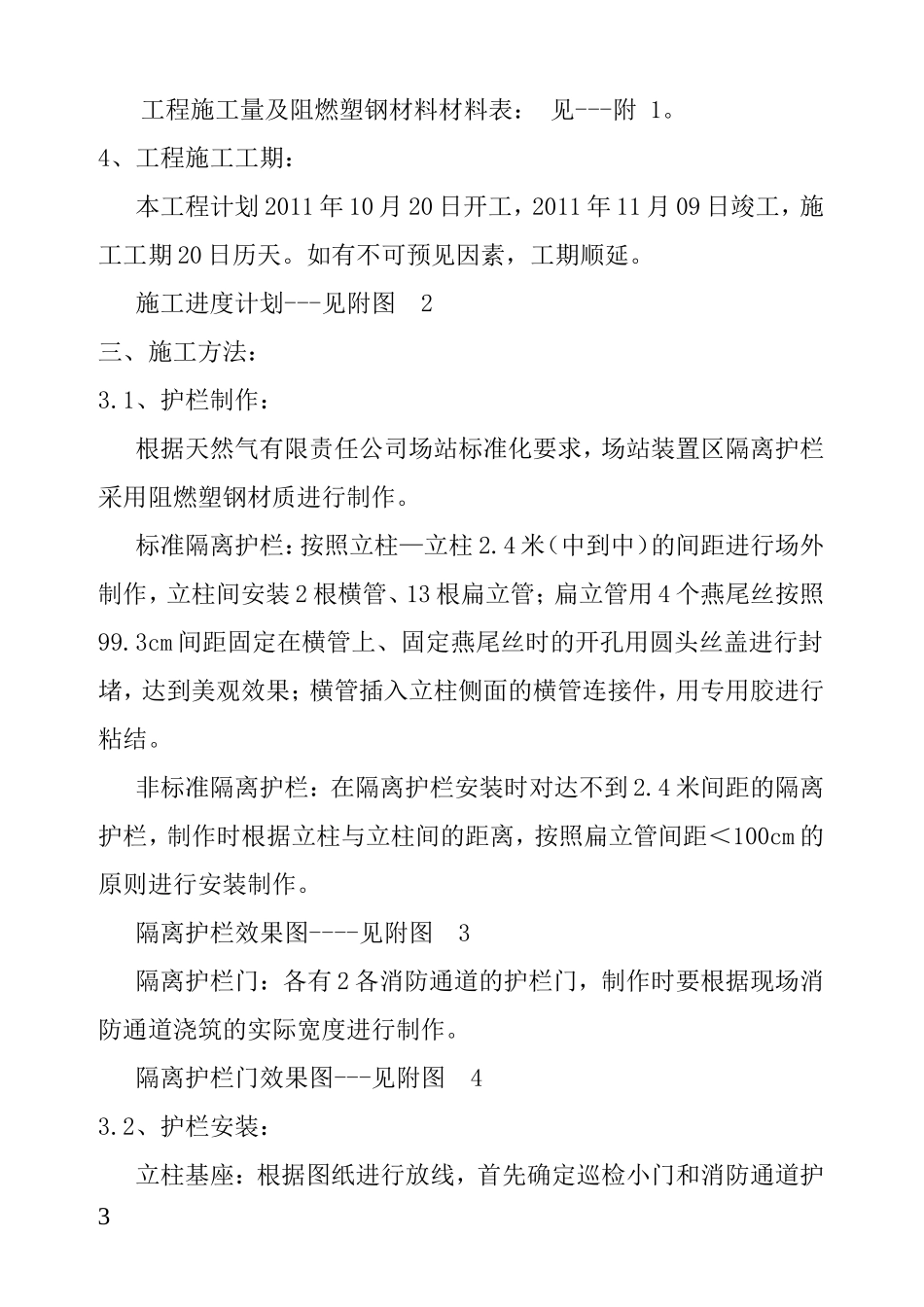

输气管线站场塑钢护栏施工方案编制单位：编制人：审核人：2011年9月16日目录：编制依据工程概况施工方法1施工质量安全施工文明施工一、编制依据：输气管线场站装置区隔离护栏安装设计图纸GB50210—2001《建筑装饰装修工程质量验收规范》二、工程概况：1、工程名称：输气管线场站装置区隔离护栏安装工程2、工程概况：输气管理场站装置区隔离护栏的安装，提高了三个场站的安全生产环境、加强了安全防范屏障。3、工程内容：这三个输气管理场站的工艺管道区与运营管理区用阻燃塑钢护栏进行隔离。2工程施工量及阻燃塑钢材料材料表：见---附1。4、工程施工工期：本工程计划2011年10月20日开工，2011年11月09日竣工，施工工期20日历天。如有不可预见因素，工期顺延。施工进度计划---见附图2三、施工方法：3.1、护栏制作：根据天然气有限责任公司场站标准化要求，场站装置区隔离护栏采用阻燃塑钢材质进行制作。标准隔离护栏：按照立柱—立柱2.4米（中到中）的间距进行场外制作，立柱间安装2根横管、13根扁立管；扁立管用4个燕尾丝按照99.3cm间距固定在横管上、固定燕尾丝时的开孔用圆头丝盖进行封堵，达到美观效果；横管插入立柱侧面的横管连接件，用专用胶进行粘结。非标准隔离护栏：在隔离护栏安装时对达不到2.4米间距的隔离护栏，制作时根据立柱与立柱间的距离，按照扁立管间距＜100cm的原则进行安装制作。隔离护栏效果图----见附图3隔离护栏门：各有2各消防通道的护栏门，制作时要根据现场消防通道浇筑的实际宽度进行制作。隔离护栏门效果图---见附图43.2、护栏安装：立柱基座：根据图纸进行放线，首先确定巡检小门和消防通道护3栏门立柱的位置，然后再根据2.4米间距向两侧确定标准护栏门立柱的位置。在确定的立柱位置开挖50cm深、40cm见方的基槽，采用碎石混凝土浇筑的方法固定立柱钢衬；立柱钢衬浇筑时要注意其垂直度及高度的统一性。立柱基础浇筑时顶面要抹平整,混凝土基座凝固后重新铺装便道砖恢复原地貌。护栏安装：立柱基座固定后，将制作好的护栏插入横管连接件并用专用胶粘接，然后将横管连接件用燕尾丝紧固在立柱上。每个场站护栏安装的位置和长度（不被2.4米整除）距离并不统一，达不到2.4米间距的要安装非标准护栏，非标准护栏的位置要尽量选择在侧面或边角的位置，以达到整体美观的效果。四、施工质量：4.1、施工技术质量管理：设立项目部，建立健全各职能部门，委派公司技术总工为项目部技术处得负责人。严格按照天然气有限责任公司场站标准化的质量技术要求进行施工管理，安装前要与建设方现场工程师、监理单位进行图纸会审和技术交底，施工时项目部技术负责人要始终在一线进行监督和指导，现场出现问题时要积极与建设方现场工程师和监理单位进行沟通，确保安装质量。4.2、施工材料质量管理：按照天然气有限责任公司场站标准化的质量技术要求进行材料采购。要按照施工管理程序进行材料采购文本申报，材料进场前要报请建设方现场工程师和监理单位进行材料查验，材料质检单、合格证及进场材料经过检验合格后方能进场进行制作和安装。4管理网络图---见附图5五、安全施工：5.1、安全用电：施工接电时要有建设方的用电专业人员在现场，要根据建设方或现场监理指定的接口进行接电，线缆要用钢管保护或架空后在与施工现场进行连接，施工现场要设立分电箱，分电箱要加装漏电保护器；每次用电都必须由专业电工进行操作，严谨非电工专业人员接触电源接口。5.2、安全施工：首先：施工管理及一线施工人员全部要进行施工前的安全教育，由建设方及监理单位根据省公司安全施工的规定对施工管理及一线施工人员进行施工、消防等安全培训，每人都要具有深刻的安全施工意识，做到安全施工大于一切的行动原则。第二：工作服、安全帽等安全施工防护用品要齐备，每次进入场站施工时，都必须进行安全检查，杜绝一切安全隐患带入施工现场。第三：施工时要严格遵守省公司和场站的安全规定，不得随意进出非施工区域，出现安全状况要及时报告。六、文明施工：在施工进行当中，严谨施工垃圾在施工现场堆放，严谨占用消防通道，施工材料的存放位置要报请场站工程负责人批准；不能在施工中随意触动管道...
