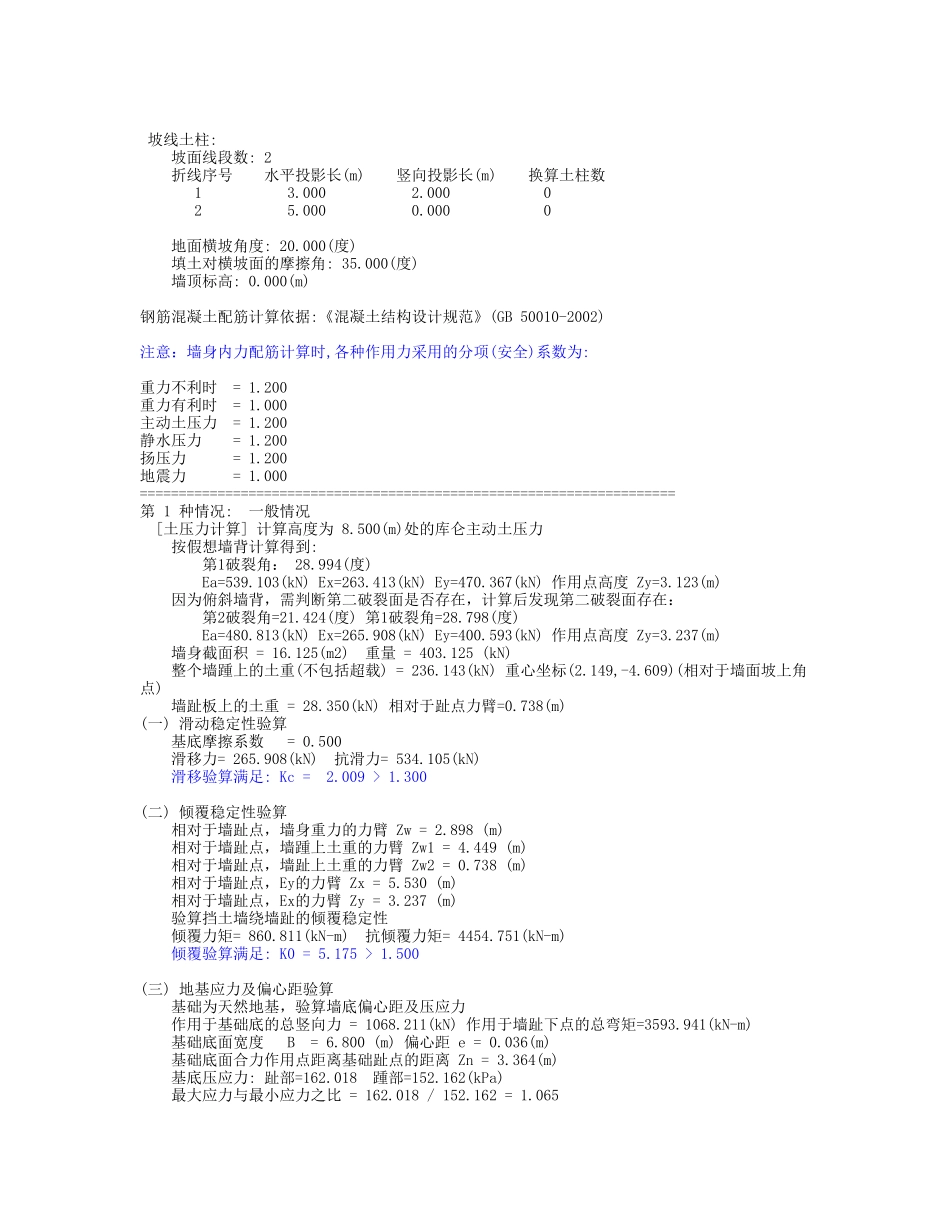

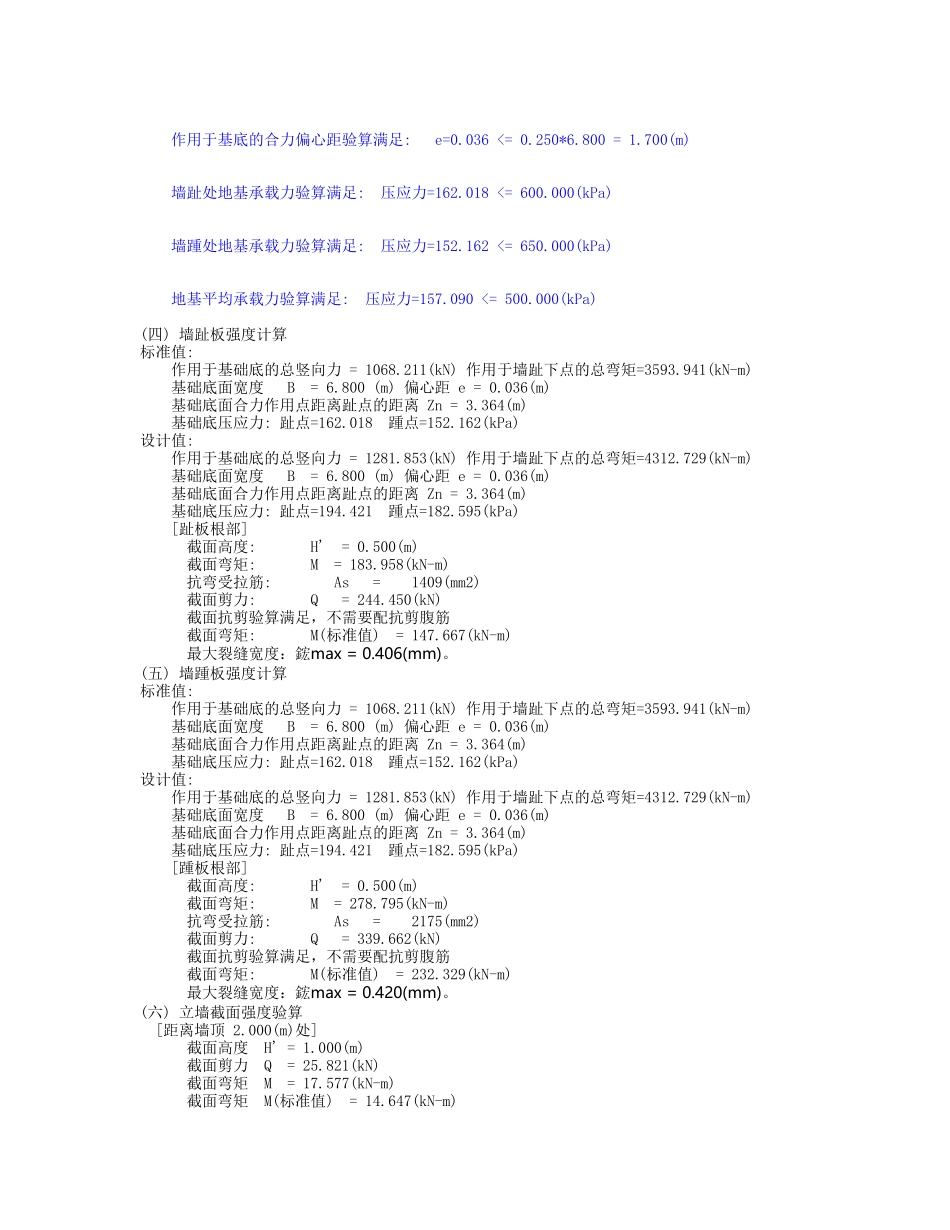

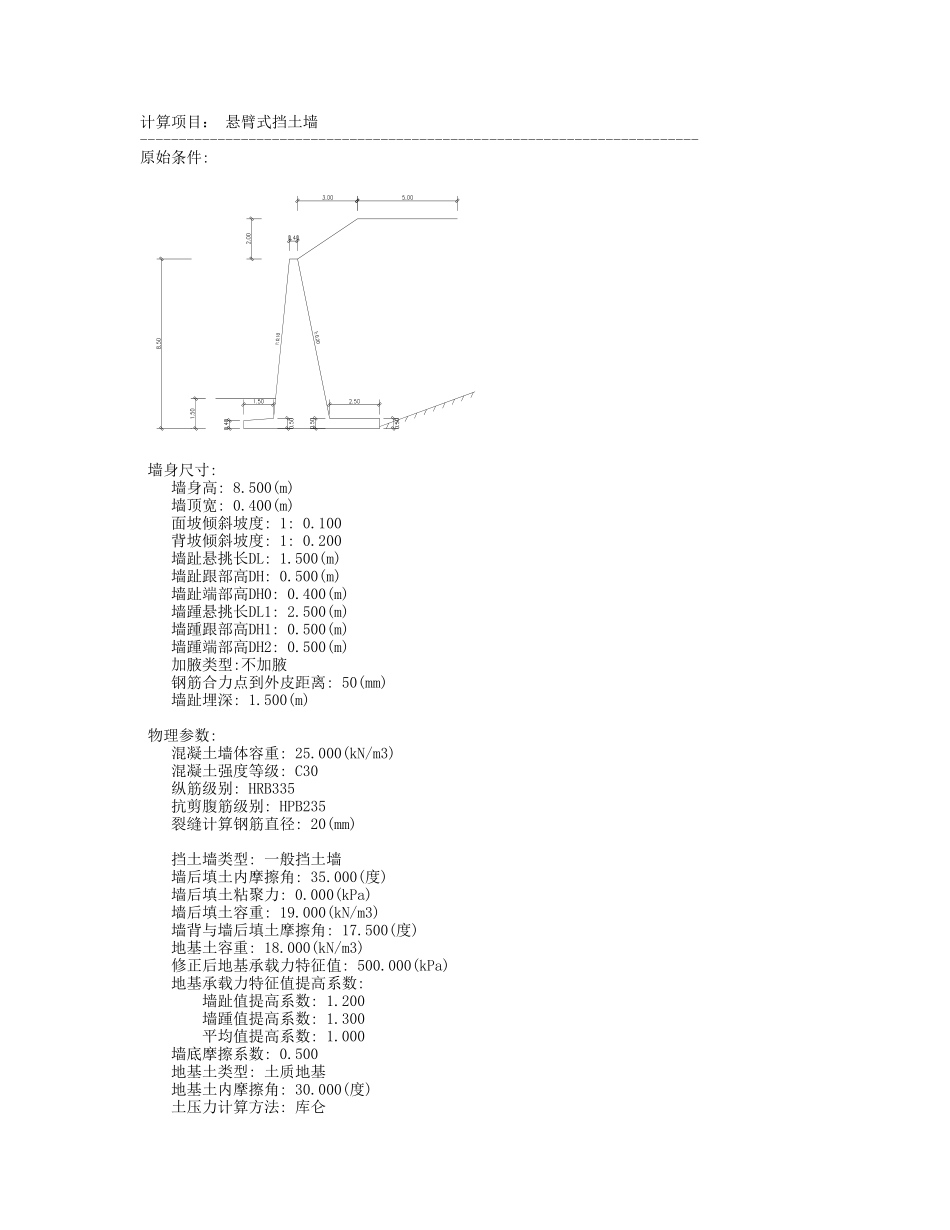

计算项目：悬臂式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高:8.500(m)墙顶宽:0.400(m)面坡倾斜坡度:1:0.100背坡倾斜坡度:1:0.200墙趾悬挑长DL:1.500(m)墙趾跟部高DH:0.500(m)墙趾端部高DH0:0.400(m)墙踵悬挑长DL1:2.500(m)墙踵跟部高DH1:0.500(m)墙踵端部高DH2:0.500(m)加腋类型:不加腋钢筋合力点到外皮距离:50(mm)墙趾埋深:1.500(m)物理参数:混凝土墙体容重:25.000(kN/m3)混凝土强度等级:C30纵筋级别:HRB335抗剪腹筋级别:HPB235裂缝计算钢筋直径:20(mm)挡土墙类型:一般挡土墙墙后填土内摩擦角:35.000(度)墙后填土粘聚力:0.000(kPa)墙后填土容重:19.000(kN/m3)墙背与墙后填土摩擦角:17.500(度)地基土容重:18.000(kN/m3)修正后地基承载力特征值:500.000(kPa)地基承载力特征值提高系数:墙趾值提高系数:1.200墙踵值提高系数:1.300平均值提高系数:1.000墙底摩擦系数:0.500地基土类型:土质地基地基土内摩擦角:30.000(度)土压力计算方法:库仑坡线土柱:坡面线段数:2折线序号水平投影长(m)竖向投影长(m)换算土柱数13.0002.000025.0000.0000地面横坡角度:20.000(度)填土对横坡面的摩擦角:35.000(度)墙顶标高:0.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》(GB50010-2002)注意：墙身内力配筋计算时,各种作用力采用的分项(安全)系数为:重力不利时=1.200重力有利时=1.000主动土压力=1.200静水压力=1.200扬压力=1.200地震力=1.000=====================================================================第1种情况:一般情况[土压力计算]计算高度为8.500(m)处的库仑主动土压力按假想墙背计算得到:第1破裂角：28.994(度)Ea=539.103(kN)Ex=263.413(kN)Ey=470.367(kN)作用点高度Zy=3.123(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=21.424(度)第1破裂角=28.798(度)Ea=480.813(kN)Ex=265.908(kN)Ey=400.593(kN)作用点高度Zy=3.237(m)墙身截面积=16.125(m2)重量=403.125(kN)整个墙踵上的土重(不包括超载)=236.143(kN)重心坐标(2.149,-4.609)(相对于墙面坡上角点)墙趾板上的土重=28.350(kN)相对于趾点力臂=0.738(m)(一)滑动稳定性验算基底摩擦系数=0.500滑移力=265.908(kN)抗滑力=534.105(kN)滑移验算满足:Kc=2.009>1.300(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂Zw=2.898(m)相对于墙趾点，墙踵上土重的力臂Zw1=4.449(m)相对于墙趾点，墙趾上土重的力臂Zw2=0.738(m)相对于墙趾点，Ey的力臂Zx=5.530(m)相对于墙趾点，Ex的力臂Zy=3.237(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩=860.811(kN-m)抗倾覆力矩=4454.751(kN-m)倾覆验算满足:K0=5.175>1.500(三)地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力=1068.211(kN)作用于墙趾下点的总弯矩=3593.941(kN-m)基础底面宽度B=6.800(m)偏心距e=0.036(m)基础底面合力作用点距离基础趾点的距离Zn=3.364(m)基底压应力:趾部=162.018踵部=152.162(kPa)最大应力与最小应力之比=162.018/152.162=1.065作用于基底的合力偏心距验算满足:e=0.036<=0.250*6.800=1.700(m)墙趾处地基承载力验算满足:压应力=162.018<=600.000(kPa)墙踵处地基承载力验算满足:压应力=152.162<=650.000(kPa)地基平均承载力验算满足:压应力=157.090<=500.000(kPa)(四)墙趾板强度计算标准值:作用于基础底的总竖向力=1068.211(kN)作用于墙趾下点的总弯矩=3593.941(kN-m)基础底面宽度B=6.800(m)偏心距e=0.036(m)基础底面合力作用点距离趾点的距离Zn=3.364(m)基础底压应力:趾点=162.018踵点=152.162(kPa)设计值:作用于基础底的总竖向力=1281.853(kN)作用于墙趾下点的总弯矩=4312.729(kN-m)基础底面宽度B=6.800(m)偏心距e=0.036(m)基础底面合力作用点距离趾点的距离Zn=3.364(m)基础底压应力:趾点=194.421踵点=182.595(kPa)[趾板根部]截面高度:H'=0.500(m)截面弯矩:M=183.958(kN-m)抗弯受拉筋:As=1409(mm2)截面剪力:Q=244.450(kN)截面抗剪验算满足，不需要配抗剪腹筋截面弯矩:M(标准值)=147.667(kN-m)最大裂缝宽度：鋐max=0.406(mm)。(五)墙踵...
