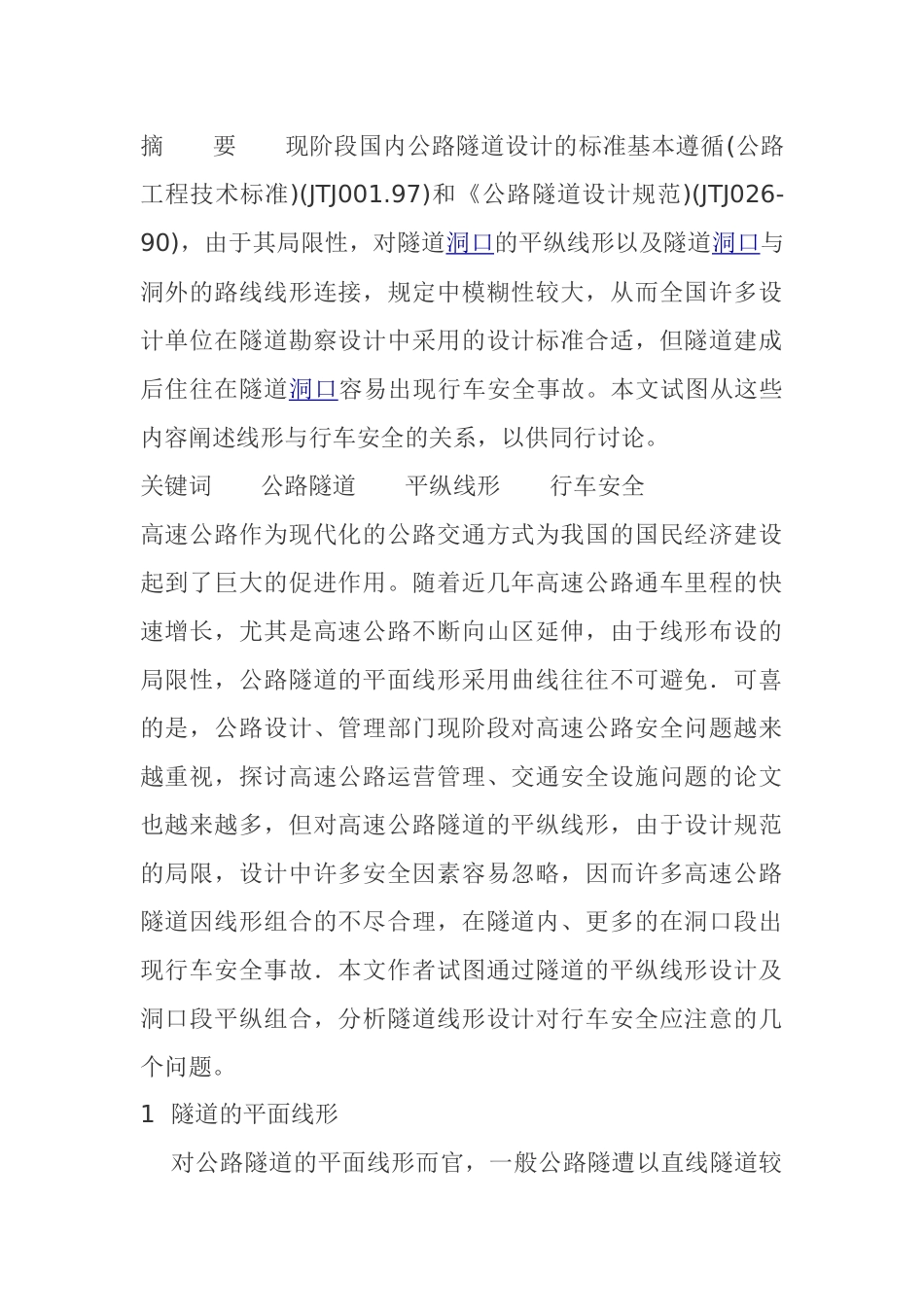

摘要现阶段国内公路隧道设计的标准基本遵循(公路工程技术标准)(JTJ001.97)和《公路隧道设计规范)(JTJ026-90)，由于其局限性，对隧道洞口的平纵线形以及隧道洞口与洞外的路线线形连接，规定中模糊性较大，从而全国许多设计单位在隧道勘察设计中采用的设计标准合适，但隧道建成后住往在隧道洞口容易出现行车安全事故。本文试图从这些内容阐述线形与行车安全的关系，以供同行讨论。关键词公路隧道平纵线形行车安全高速公路作为现代化的公路交通方式为我国的国民经济建设起到了巨大的促进作用。随着近几年高速公路通车里程的快速增长，尤其是高速公路不断向山区延伸，由于线形布设的局限性，公路隧道的平面线形采用曲线往往不可避免．可喜的是，公路设计、管理部门现阶段对高速公路安全问题越来越重视，探讨高速公路运营管理、交通安全设施问题的论文也越来越多，但对高速公路隧道的平纵线形，由于设计规范的局限，设计中许多安全因素容易忽略，因而许多高速公路隧道因线形组合的不尽合理，在隧道内、更多的在洞口段出现行车安全事故．本文作者试图通过隧道的平纵线形设计及洞口段平纵组合，分析隧道线形设计对行车安全应注意的几个问题。1隧道的平面线形对公路隧道的平面线形而官，一般公路隧遭以直线隧道较为合适眉直线隧道在隧道的排水、衬砌结构及隧道的路面处理上均较为简单，同时直线隧道对隧道的通风也相对有利．但山区高速公路由于受地形、地质条件的限制，隧遭内设置平曲线往往不可避免。考虑到司乘人员在隧道内的墙效应，行车视距相对于隧道外受到了较大的限制．以下为隧道内几种小半径平曲线的车辆视距情况：小半径的平曲线也会在隧道内产生较大的路面超高横坡，从而影响隧道结构断面的变异．近期笔者有幸参加了我国多家省级公路设计院隧道设计图的咨询工作，发现较多的隧道内平曲线半径较小，大者甚至达到了要求设置5%～7％的路面超高，隧道内的路面扭曲严重．隧道内行车槐角较差，行车安全难以得到保证。建议现行的(公路隧道设计规范)对隧道的路面横坡作出限制，保证隧道内的路面超高不大于4.0％～5.0%。同时考虑到隧道施工的简便，快捷，隧道内平曲线半径更应保证隧道路面不加宽．对于高等级公路而言，为保证隧道内满足行车视距要求，以及路面超高的变化，中短隧道内应禁止设置S型反向曲线，长大隧道必须设置S型反向曲线时，其反向曲线间必须按标准设置一段缓和曲线或直线段．公路隧道内的乎曲线长度除缓和曲线外圆曲线部分的长度，不应小于3秒行程的要求，当隧道内的路线转角等于或小于7度时，应设置较长的平曲线，其长度应大于JTJOlI-94(公路路线设计规范)第7.8.2条中规定的一般值，汽车在曲线上行驶，若曲线长度很短，则方向盘操作必须很快，离心加速度急剧变化，行车安全难于保证：在交角很小的情况下，即使半径很大，驾驶员也感到曲线很短，使方向盘操作失误，同时小偏角、大半径的曲线，容易使驾驶人员产生直线惜觉，出现行车事故．公路隧道的纵坡，《公路隧道设计规范》(JTJ026—90)规定为不小于0.3%和不大于3.0％；独立的明洞和长度小于50m的隧道其纵坡不受此限。隧道要求纵坡大于0.3％是其排水功能要求的，但对山区高等级公路、三四级公路而言，不大于3.0%的隧道纵坡．布线较为困难，同时意味着设计布线时必须增加隧遭的长度来满足纵坡要求。隧道纵坡主要是受通风条件及行车舒适性等因素控制。对于长大隧道而言，隧道的通风量一般与隧道纵坡的平方级数成正比，因此从洞内卫生条件分析，隧道的纵坡以小为宜．建议规范，对长度大于2km的隧道以坡控制在2.0～2.5%以下；对于1000m以下的山区公路隧道，由于车辆单向行驶产生的活塞风和自然风就足以稀释隧道内的有害气体和烟雾一般不需要机械通风，同时随着我国车辆性能的不断提高，车辆所产生的CO量呈下降趋势，也给隧道内的通风条件带来较为有利的条件．因此在高等级公路隧道中，纵坡条件可适当放宽．隧道的纵坡可采用高等级公路的路线纵坡标准：对于二、三。四级公路中短隧道而言，由于车辆在隧道内对向行驶，隧道的纵坡标准可适当放宽，宜控制在5.0%以下，以满足现阶段公路建设不断发展的需要．但是纵坡的加大必然...
