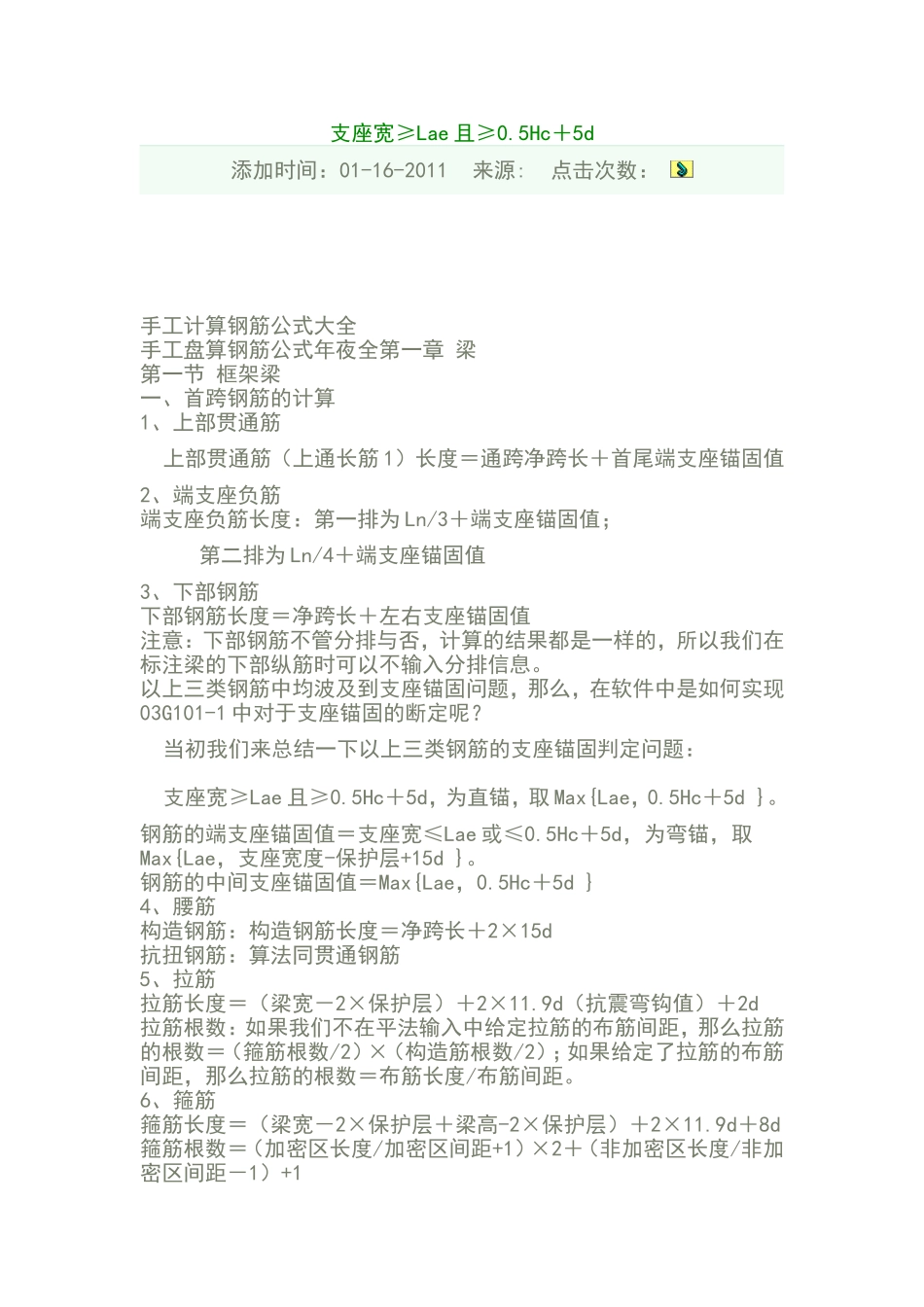

手工计算钢筋公式大全支座宽≥Lae且≥0.5Hc+5d_第1页
1/2

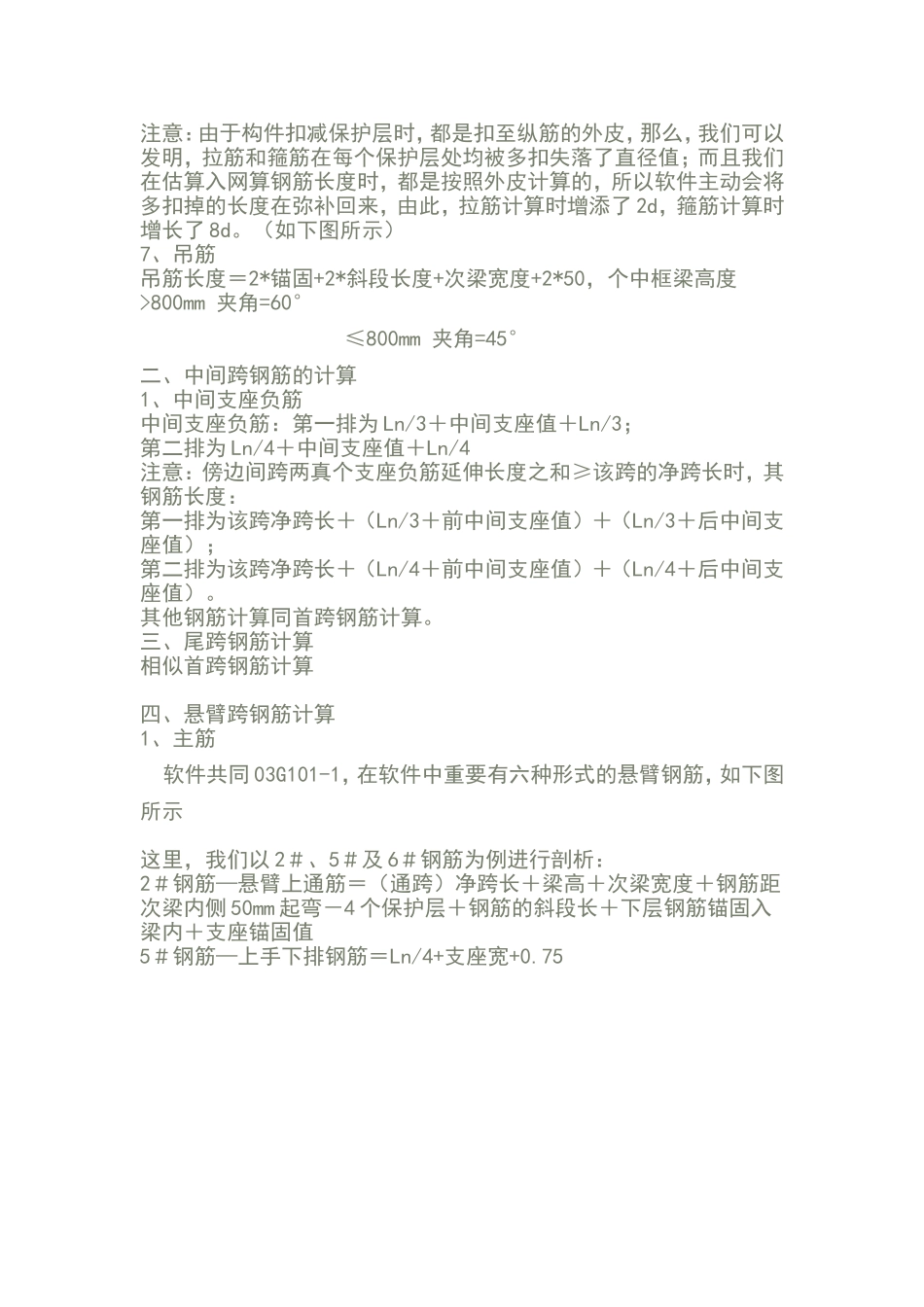

手工计算钢筋公式大全支座宽≥Lae且≥0.5Hc+5d_第2页
2/2
支座宽≥Lae且≥0.5Hc+5d添加时间:01-16-2011来源:点击次数:手工计算钢筋公式大全手工盘算钢筋公式年夜全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不管分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。以上三类钢筋中均波及到支座锚固问题,那么,在软件中是如何实现03G101-1中对于支座锚固的断定呢?当初我们来总结一下以上三类钢筋的支座锚固判定问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d}。钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d}。钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d}4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d拉筋根数:如果我们不在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:由于构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发明,拉筋和箍筋在每个保护层处均被多扣失落了直径值;而且我们在估算入网算钢筋长度时,都是按照外皮计算的,所以软件主动会将多扣掉的长度在弥补回来,由此,拉筋计算时增添了2d,箍筋计算时增长了8d。(如下图所示)7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,个中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3+中间支座值+Ln/3;第二排为Ln/4+中间支座值+Ln/4注意:傍边间跨两真个支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);第二排为该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。其他钢筋计算同首跨钢筋计算。三、尾跨钢筋计算相似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件共同03G101-1,在软件中重要有六种形式的悬臂钢筋,如下图所示这里,我们以2#、5#及6#钢筋为例进行剖析:2#钢筋—悬臂上通筋=(通跨)净跨长+梁高+次梁宽度+钢筋距次梁内侧50mm起弯-4个保护层+钢筋的斜段长+下层钢筋锚固入梁内+支座锚固值5#钢筋—上手下排钢筋=Ln/4+支座宽+0.75
