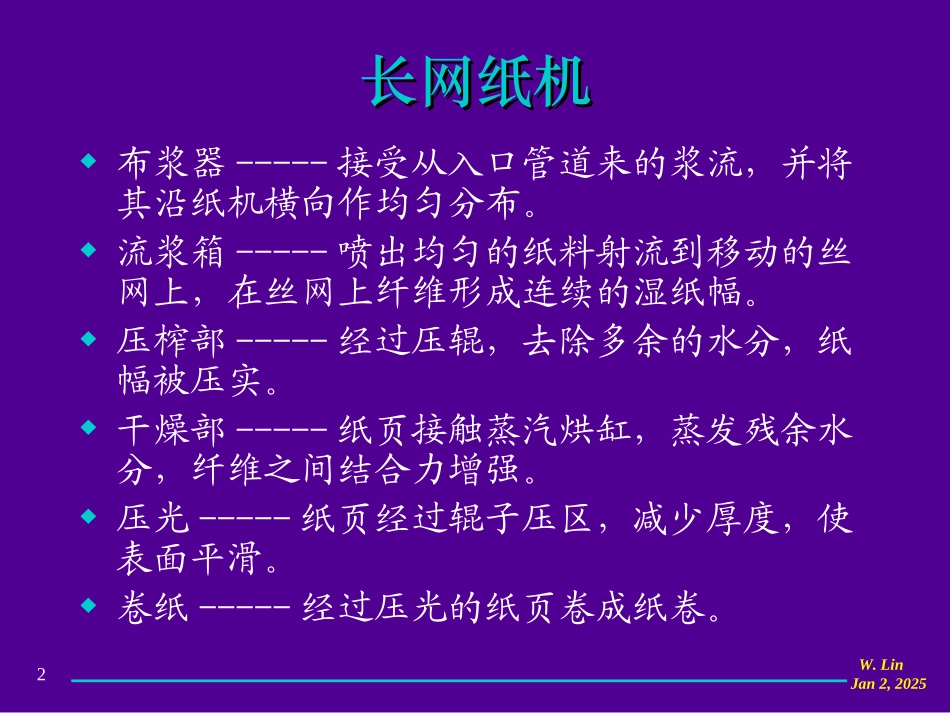

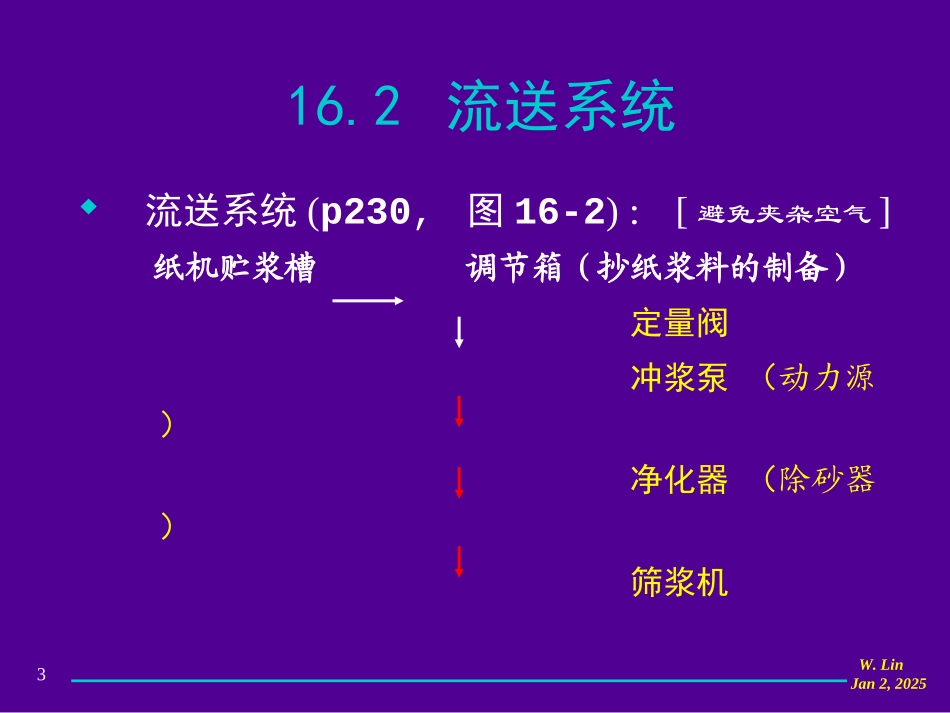

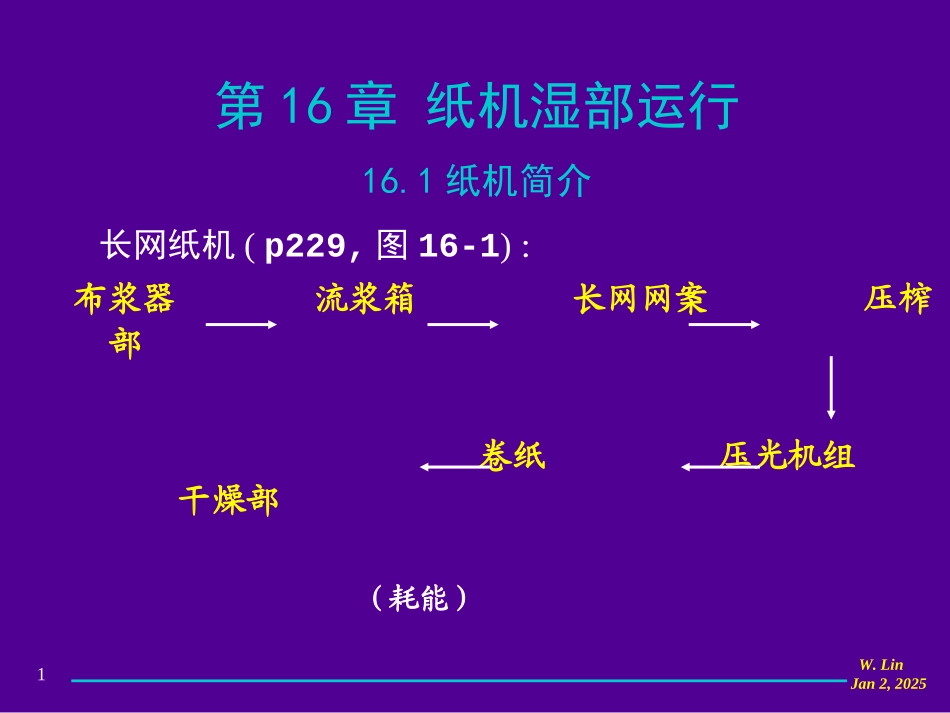

W.LinJan2,20251第16章纸机湿部运行16.1纸机简介长网纸机(p229,图16-1)：布浆器流浆箱长网网案压榨部卷纸压光机组干燥部（耗能）W.LinJan2,20252长网纸机长网纸机布浆器-----接受从入口管道来的浆流，并将其沿纸机横向作均匀分布。流浆箱-----喷出均匀的纸料射流到移动的丝网上，在丝网上纤维形成连续的湿纸幅。压榨部-----经过压辊，去除多余的水分，纸幅被压实。干燥部-----纸页接触蒸汽烘缸，蒸发残余水分，纤维之间结合力增强。压光-----纸页经过辊子压区，减少厚度，使表面平滑。卷纸-----经过压光的纸页卷成纸卷。W.LinJan2,20253流送系统(p230,图16-2)：[避免夹杂空气]纸机贮浆槽调节箱（抄纸浆料的制备）定量阀冲浆泵（动力源）净化器（除砂器）筛浆机16.2流送系统W.LinJan2,20254流送系统：专指冲浆泵循环系统专指冲浆泵循环系统。包括对抄纸浆料进行计量、稀释，以及上网前的净化与筛选。其范围是从贮浆槽到流浆箱堰板。冲浆泵：流送系统的动力源，混合抄纸浆料与白水，并将混合液送去流浆箱。要求流量要求流量和压力稳定和压力稳定。净化器与压力筛浆机：前者利用密度不同从纸料中除去泥沙等杂质以及某些轻质杂质。后者主要利用形态的差异从纸料中除去杂质并同时起分散纤维的作用。W.LinJan2,20255夹杂空气：流浆箱浆料中的气泡可能造成纸页孔洞、小斑点等，降低网上滤水度，使流送系统不稳定。来源：主要是源于使用了网下白水主要是源于使用了网下白水。因从纸机成形部来的自由排水，落入集水盘中，再汇集到成形网下面或纸机后部的白水池中（图16-4），就不可避免吸收大量空气。除气方法：（二者常结合使用）化学方法——加消泡剂。机械方法——真空脱气。W.LinJan2,2025616.3布浆器与流浆箱布浆器与流浆箱布浆器(多管布浆器)：使浆料均匀地分布在纸机全宽（p236,图16-14)。是现代流浆箱的一部分。——注意：要控制好循环量以维持在A点和B点的压力相同。匀浆辊(多孔辊)（p237,图16-16)：均衡不规则浆流，并形成湍动以保持纤维的分散状态。（通常在气垫式流浆箱中使用）也是现代流浆箱的一部分。流浆箱（作用）：接受冲浆泵送来的浆料，将管道浆流转换成匀称的宽度(与纸机相等)、并在纸机纵向有均一流速的矩形浆流。W.LinJan2,20257流浆箱系统运行的作用（或目的）在于：（1）分散浆料使其均匀地流经纸机全宽。(纸品的匀度和均一性取决于纤维和填料的均匀分布！)（2）消除横流与浓度波动。（3）消除纵向流速的梯度差。（4）产生可控的湍动以消除纤维絮凝物。（5）以正确的位置和角度从堰板口均匀地排出并喷射到成形网。敞口式流浆箱(p233,图16-77)：主要用于低车速浆板机。压力式流浆箱(p235,图16-88/9/10/12)：用于高速纸机。W.LinJan2,20258流浆箱堰板：是纸机全宽的一个喷嘴，可全面调节开度大小以获得所需流量。堰板几何形状和开度决定其喷浆(或射流)的厚度;其速度取决于流浆箱的压力。流浆箱的主要操作变数:浆浓、温度、浆网速比浆浓、温度、浆网速比●一般地，在不损害单程留着率或不超过成形部滤水能力的情况下，浓度低些可获得良好的纸页匀度。●温度较高时浆料的滤水性较好。●浆网速比一般接近于1。若浆速低于网速，则纸页被拉着；反之，则被推着。但有时，需要推或拉一下纸页，以改善脱水或改变纤维走向。W.LinJan2,20259长网机湿部示意图：（p241,图16-27）1.成形网在两个大辊（胸辊与伏辊）中间运行。胸辊实心，起支撑作用。伏辊内部有高真空吸引箱，以脱水分。转动网部的动力施于伏辊与转向辊。2.胸辊紧接着有一个成形板，再是许多刮水板组件，之后网子经过一系列真空度递增的装置。3.回网辊装置将网子带回到胸辊。张紧辊和导网辊。4.低速纸机(≤400m/min)常配有振动机构，使横向摆动改善匀度。还沿网编配以橡胶定边板以在最初成形阶段挡住浆料。高速纸机上无需振动和边板装置。5.饰面辊（有的）：压实纸页改进匀度。6.纸边。随纸页离开伏辊从纸幅两边切去(高压水射流，即水针完成)的窄条。其定量低且匀度不稳定,强度较差。沿转向辊带走并冲洗入伏辊坑中,重新碎浆并随后加入损纸系统。16.4网部W.LinJan2,202510...
