螺纹标记(公制、美制和英制)VIP免费

螺纹标记(公制、美制和英制)_第1页
1/8
螺纹标记(公制、美制和英制)_第2页
2/8
螺纹标记(公制、美制和英制)_第3页
3/8

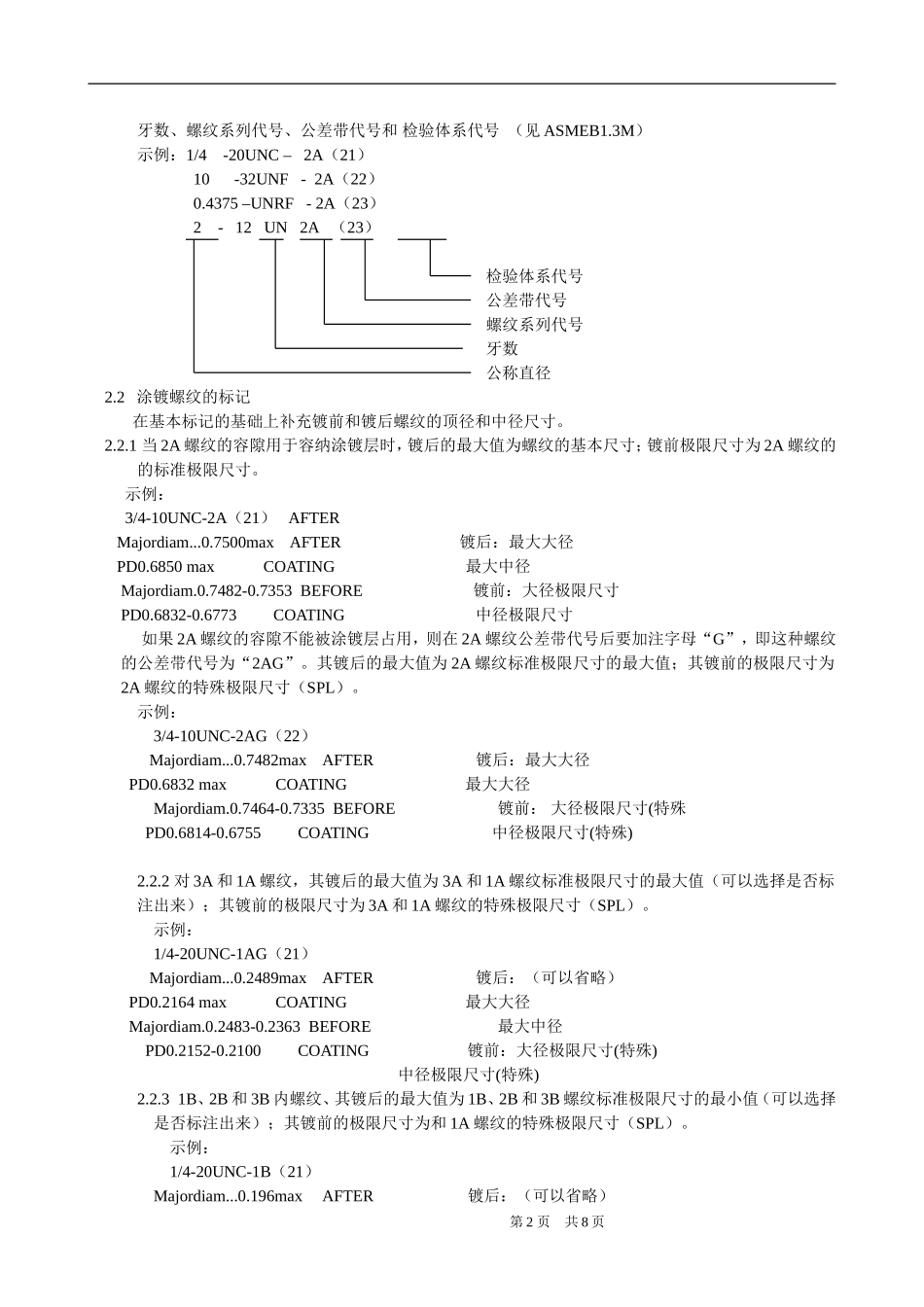

螺纹标记(公制、美制和英制)1,公制螺纹标记:.11标记方法完整的螺纹标记由螺纹特征代号、尺寸代号、公差代号及其他代号组成。螺纹特征代号用“M”表示。单线螺纹的尺寸代号为“公称直径╳螺距”,公称直径和螺距数值的单位为毫米。对粗牙螺纹,可以省略标注其螺距项。多线螺纹的尺寸代号为“公称直径╳Ph导程、P螺距“、公称直径、导程.和螺距数值的单位为毫米.可以在后面增加括号说明线数(英文).公差带代号包含中径和顶径公差带代号,中径公差带代号在前,顶径公差带代号在后.内螺纹用大写字母,外螺纹用小写字母,.如果中径公差带代号和顶径公差带代号相同,则只标注一个公差带代号,.螺纹尺寸代号与公差带间用”━”号分开.大批生产的紧固件螺纹(中等公差精度和中等旋合长度,6H/6g)不标注其公差带代号。表示螺纹配合时,内螺纹公差带代号在前,外螺纹公差带代号在后,中间用斜线分开.对旋合长度为短组和长组的螺纹,在公差带代号后应分别标注”S”和:”L”代号.旋合长度代号和公差带间用”━”号分开。中等旋合长度组不标注.旋合长度代号(N)。左旋螺纹应在旋合长度代号之后标注“LH”代号。旋合长度代号与旋向代号间用”━”号分开。右旋螺纹不标注旋向代号。1.2标记示例1.2.1普通螺纹特征代号和尺寸代号部分的标注公称直径为8mm、螺距为1mm的单线细牙螺纹:M8×1公称直径为8mm、螺距为1.25mm的单线粗牙螺纹:M8公称直径为16mm、螺距为1.5mm、导程为3mm的双线螺纹:M16×Ph3P1.5或M16×Ph3P1.5(twostarts)1.2.2增加公差带代号后的标注中径公差带为5g、顶径公差带为6g的外螺纹:M10×1-5g6g中径公差带和顶径公差带为6g的粗牙外螺纹:M10-6g中径公差带为5H、顶径公差带为6H的内螺纹:M10×10-5H6H中径公差带和顶径公差带为6H的粗牙内螺纹:M10-6H中径公差带和顶径公差带均为6g、中等公差径精度的粗牙外螺纹:M10中径公差带和顶径公差带均为6g、中等公差径精度的粗牙内螺纹:M10公差带为6H的内螺纹与公差带为5g6g外螺纹组成配合:M20×2-6H/5g6g公差带为6H的内螺纹与公差带为6g的外螺纹组成配合(中等精度、粗牙):M201.2.3增加旋合长度代号后的标注短旋合长度的内螺纹:M20×2-5H-S长旋合长度的内、外螺纹:M6-7H/7g6g-L中等旋合长度的外螺纹(粗牙、中等精度的6g公差带):M61.2.4增加旋向代号后的标注(完整标注)左旋螺纹:M8×1-LH(公差带代号和旋合长度代号被省略)M6×0.75-5h6h-S-LHM14×Ph6P2-L-LH或M14×Ph6P2(threestarts)-L-LH右旋螺纹:M6(螺距、公差带代号和旋向代号被省略)2美制统一螺纹标注2.1美制统一螺纹的基本标记对标准系列、标准旋合长度和标准公差的统一螺纹,其标记包含五项基本内容。它们是公称直径、第1页共8页牙数、螺纹系列代号、公差带代号和检验体系代号(见ASMEB1.3M)示例:1/4-20UNC–2A(21)10-32UNF-2A(22)0.4375–UNRF-2A(23)2-12UN2A(23)检验体系代号公差带代号螺纹系列代号牙数公称直径2.2涂镀螺纹的标记在基本标记的基础上补充镀前和镀后螺纹的顶径和中径尺寸。2.2.1当2A螺纹的容隙用于容纳涂镀层时,镀后的最大值为螺纹的基本尺寸;镀前极限尺寸为2A螺纹的的标准极限尺寸。示例:3/4-10UNC-2A(21)AFTERMajordiam...0.7500maxAFTER镀后:最大大径PD0.6850maxCOATING最大中径Majordiam.0.7482-0.7353BEFORE镀前:大径极限尺寸PD0.6832-0.6773COATING中径极限尺寸如果2A螺纹的容隙不能被涂镀层占用,则在2A螺纹公差带代号后要加注字母“G”,即这种螺纹的公差带代号为“2AG”。其镀后的最大值为2A螺纹标准极限尺寸的最大值;其镀前的极限尺寸为2A螺纹的特殊极限尺寸(SPL)。示例:3/4-10UNC-2AG(22)Majordiam...0.7482maxAFTER镀后:最大大径PD0.6832maxCOATING最大大径Majordiam.0.7464-0.7335BEFORE镀前:大径极限尺寸(特殊PD0.6814-0.6755COATING中径极限尺寸(特殊)2.2.2对3A和1A螺纹,其镀后的最大值为3A和1A螺纹标准极限尺寸的最大值(可以选择是否标注出来);其镀前的极限尺寸为3A和1A螺纹的特殊极限尺寸(SPL)。示例:1/4-20UNC-1AG(21)Majordiam...0.2489maxAFTER镀后:(可以省略)PD0.2164maxCOATING最大大径M...
