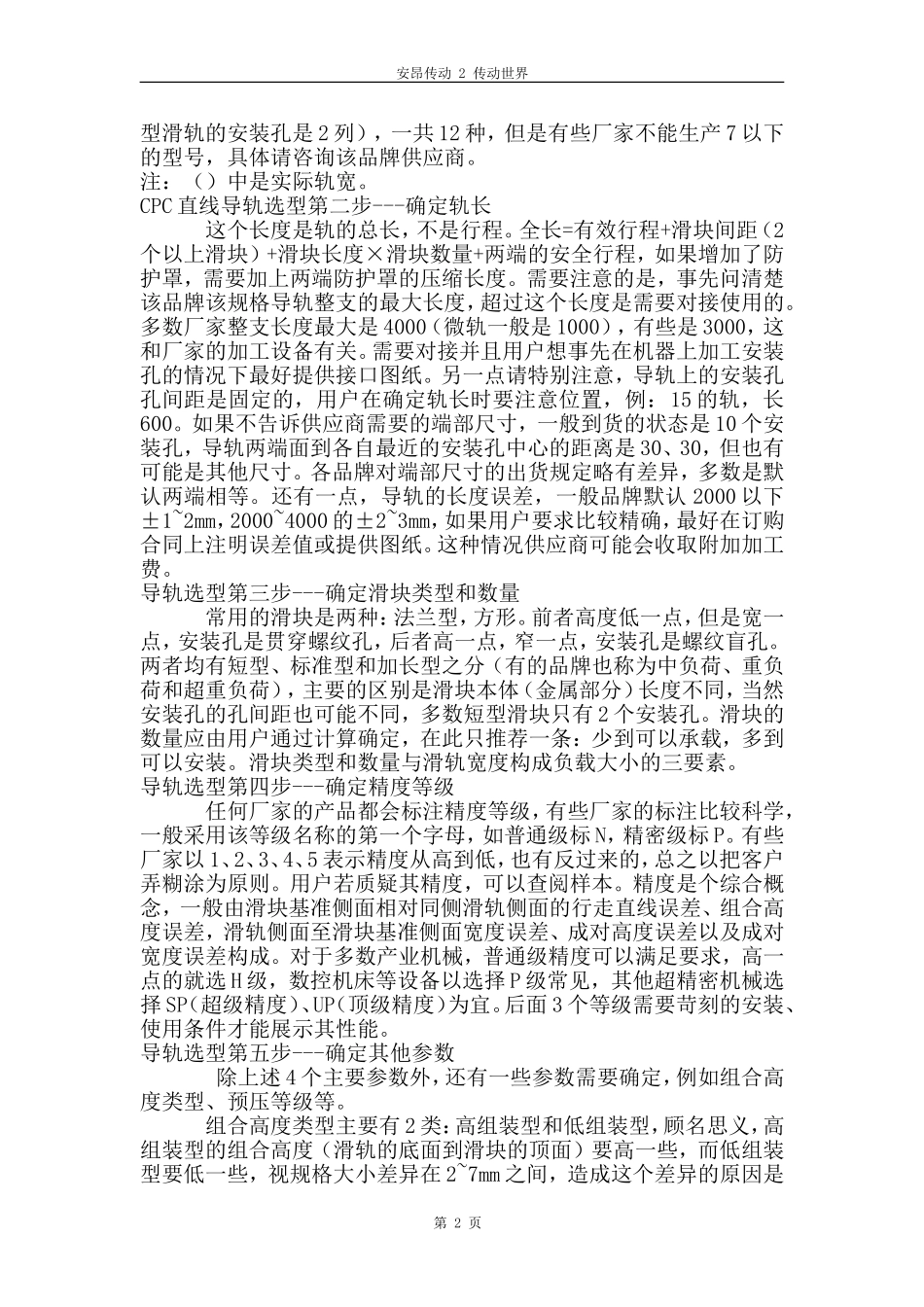

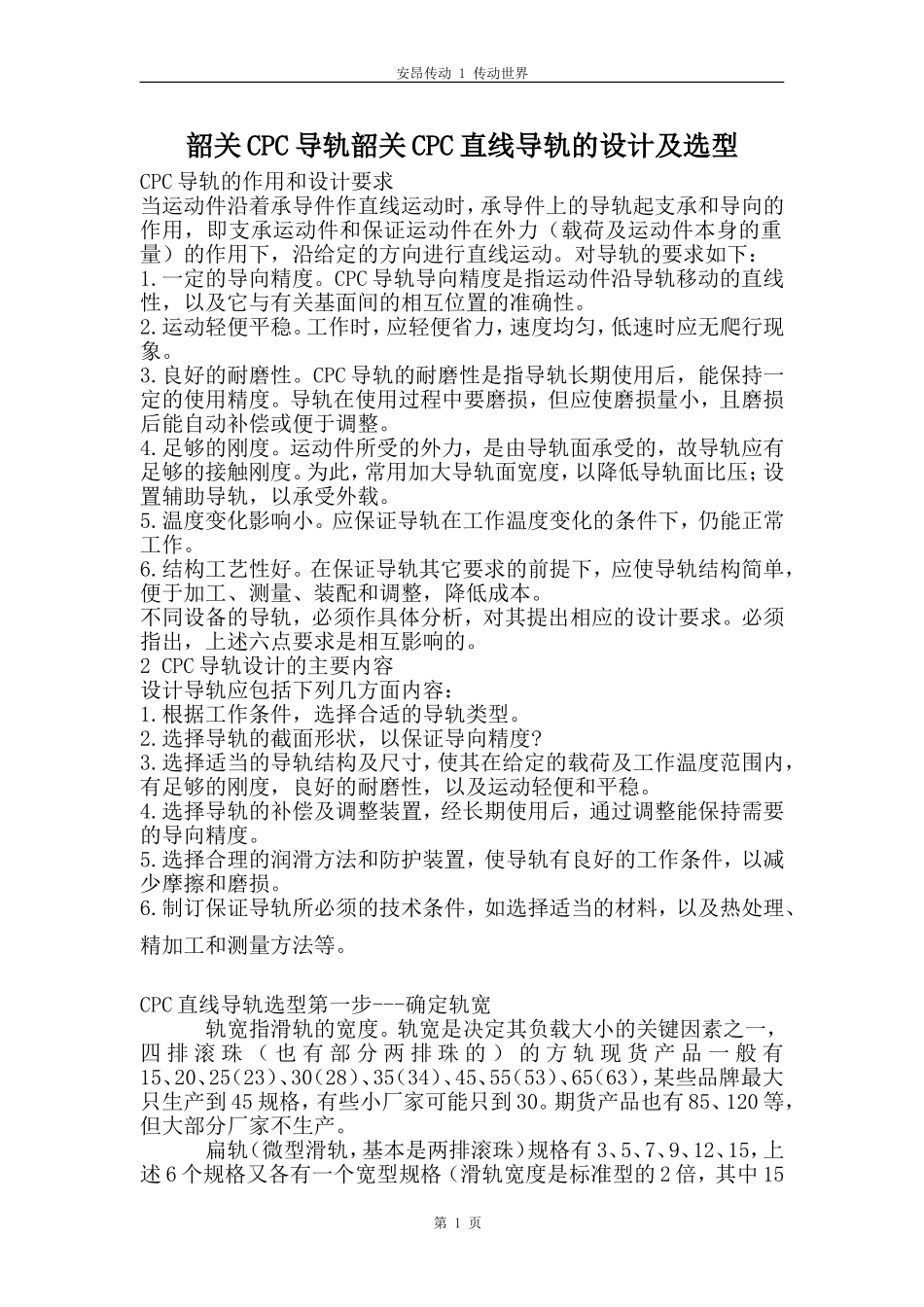

安昂传动1传动世界韶关CPC导轨韶关CPC直线导轨的设计及选型CPC导轨的作用和设计要求当运动件沿着承导件作直线运动时，承导件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动。对导轨的要求如下：1.一定的导向精度。CPC导轨导向精度是指运动件沿导轨移动的直线性，以及它与有关基面间的相互位置的准确性。2.运动轻便平稳。工作时，应轻便省力，速度均匀，低速时应无爬行现象。3.良好的耐磨性。CPC导轨的耐磨性是指导轨长期使用后，能保持一定的使用精度。导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整。4.足够的刚度。运动件所受的外力，是由导轨面承受的，故导轨应有足够的接触刚度。为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载。5.温度变化影响小。应保证导轨在工作温度变化的条件下，仍能正常工作。6.结构工艺性好。在保证导轨其它要求的前提下，应使导轨结构简单，便于加工、测量、装配和调整，降低成本。不同设备的导轨，必须作具体分析，对其提出相应的设计要求。必须指出，上述六点要求是相互影响的。2CPC导轨设计的主要内容设计导轨应包括下列几方面内容：1.根据工作条件，选择合适的导轨类型。2.选择导轨的截面形状，以保证导向精度?3.选择适当的导轨结构及尺寸，使其在给定的载荷及工作温度范围内，有足够的刚度，良好的耐磨性，以及运动轻便和平稳。4.选择导轨的补偿及调整装置，经长期使用后，通过调整能保持需要的导向精度。5.选择合理的润滑方法和防护装置，使导轨有良好的工作条件，以减少摩擦和磨损。6.制订保证导轨所必须的技术条件，如选择适当的材料，以及热处理、精加工和测量方法等。CPC直线导轨选型第一步---确定轨宽轨宽指滑轨的宽度。轨宽是决定其负载大小的关键因素之一，四排滚珠（也有部分两排珠的）的方轨现货产品一般有15、20、25（23）、30（28）、35（34）、45、55（53）、65（63），某些品牌最大只生产到45规格，有些小厂家可能只到30。期货产品也有85、120等，但大部分厂家不生产。扁轨（微型滑轨，基本是两排滚珠）规格有3、5、7、9、12、15，上述6个规格又各有一个宽型规格（滑轨宽度是标准型的2倍，其中15第1页安昂传动2传动世界型滑轨的安装孔是2列），一共12种，但是有些厂家不能生产7以下的型号，具体请咨询该品牌供应商。注：（）中是实际轨宽。CPC直线导轨选型第二步---确定轨长这个长度是轨的总长，不是行程。全长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程，如果增加了防护罩，需要加上两端防护罩的压缩长度。需要注意的是，事先问清楚该品牌该规格导轨整支的最大长度，超过这个长度是需要对接使用的。多数厂家整支长度最大是4000（微轨一般是1000），有些是3000，这和厂家的加工设备有关。需要对接并且用户想事先在机器上加工安装孔的情况下最好提供接口图纸。另一点请特别注意，导轨上的安装孔孔间距是固定的，用户在确定轨长时要注意位置，例：15的轨，长600。如果不告诉供应商需要的端部尺寸，一般到货的状态是10个安装孔，导轨两端面到各自最近的安装孔中心的距离是30、30，但也有可能是其他尺寸。各品牌对端部尺寸的出货规定略有差异，多数是默认两端相等。还有一点，导轨的长度误差，一般品牌默认2000以下±1~2mm，2000~4000的±2~3mm，如果用户要求比较精确，最好在订购合同上注明误差值或提供图纸。这种情况供应商可能会收取附加加工费。导轨选型第三步---确定滑块类型和数量常用的滑块是两种：法兰型，方形。前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔。两者均有短型、标准型和加长型之分（有的品牌也称为中负荷、重负荷和超重负荷），主要的区别是滑块本体（金属部分）长度不同，当然安装孔的孔间距也可能不同，多数短型滑块只有2个安装孔。滑块的数量应由用户通过计算确定，在此只推荐一条：少到可以承载，多到可以安装。滑块类型和数量与滑轨宽度构成负载大小的三要素。导轨选型第四步---确定精度等级任何厂家的...
