贴片电阻功率与封装VIP免费

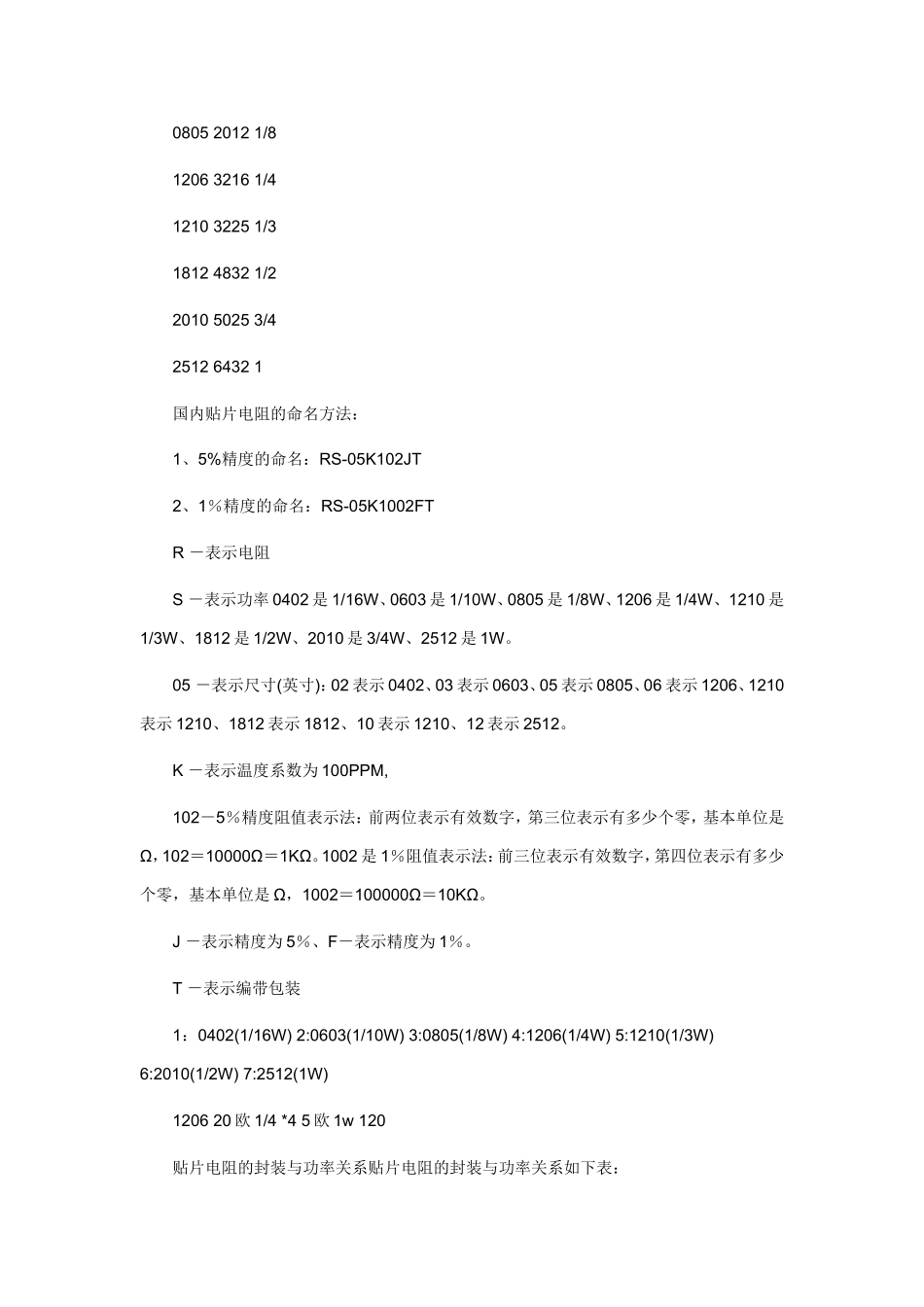

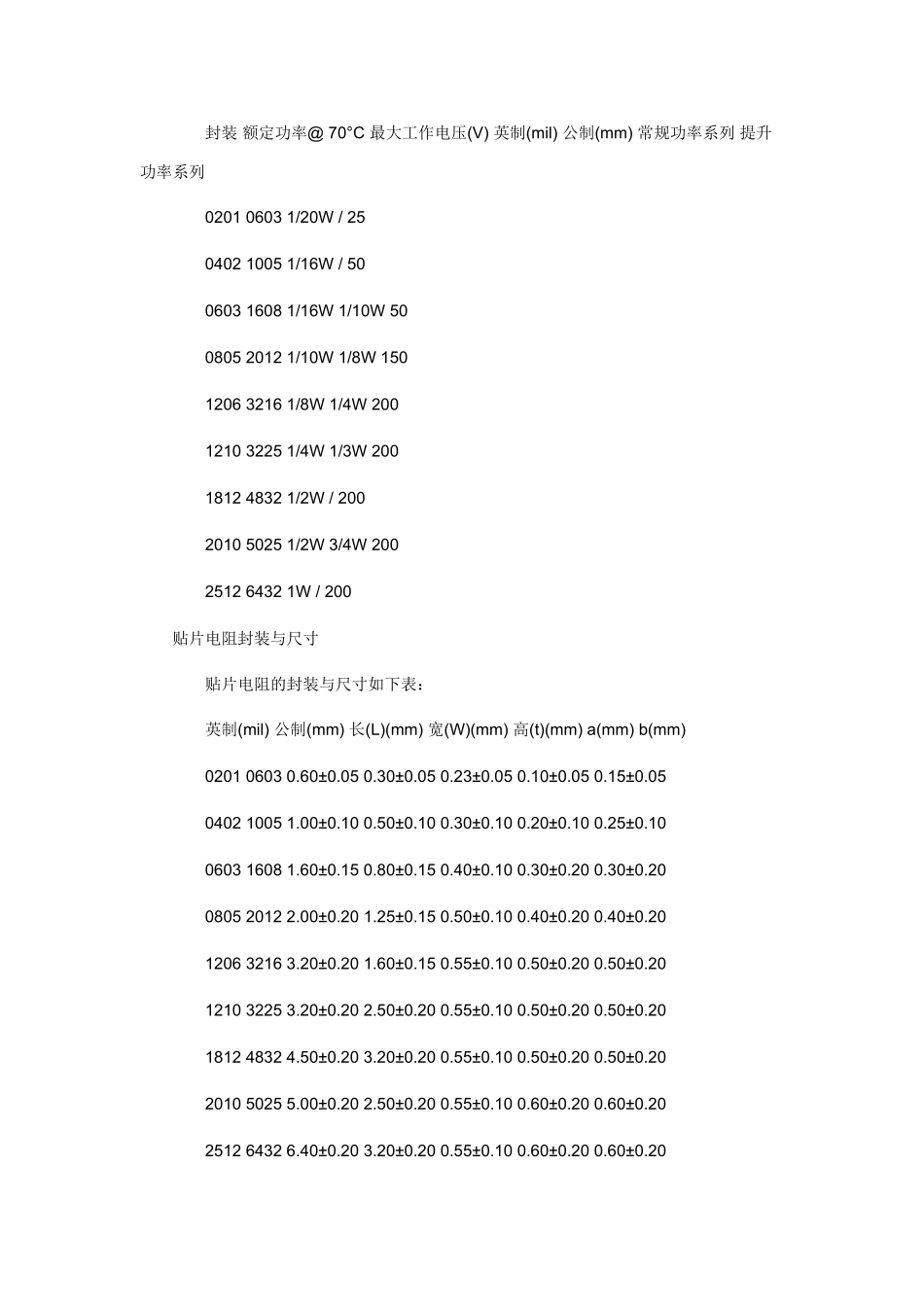

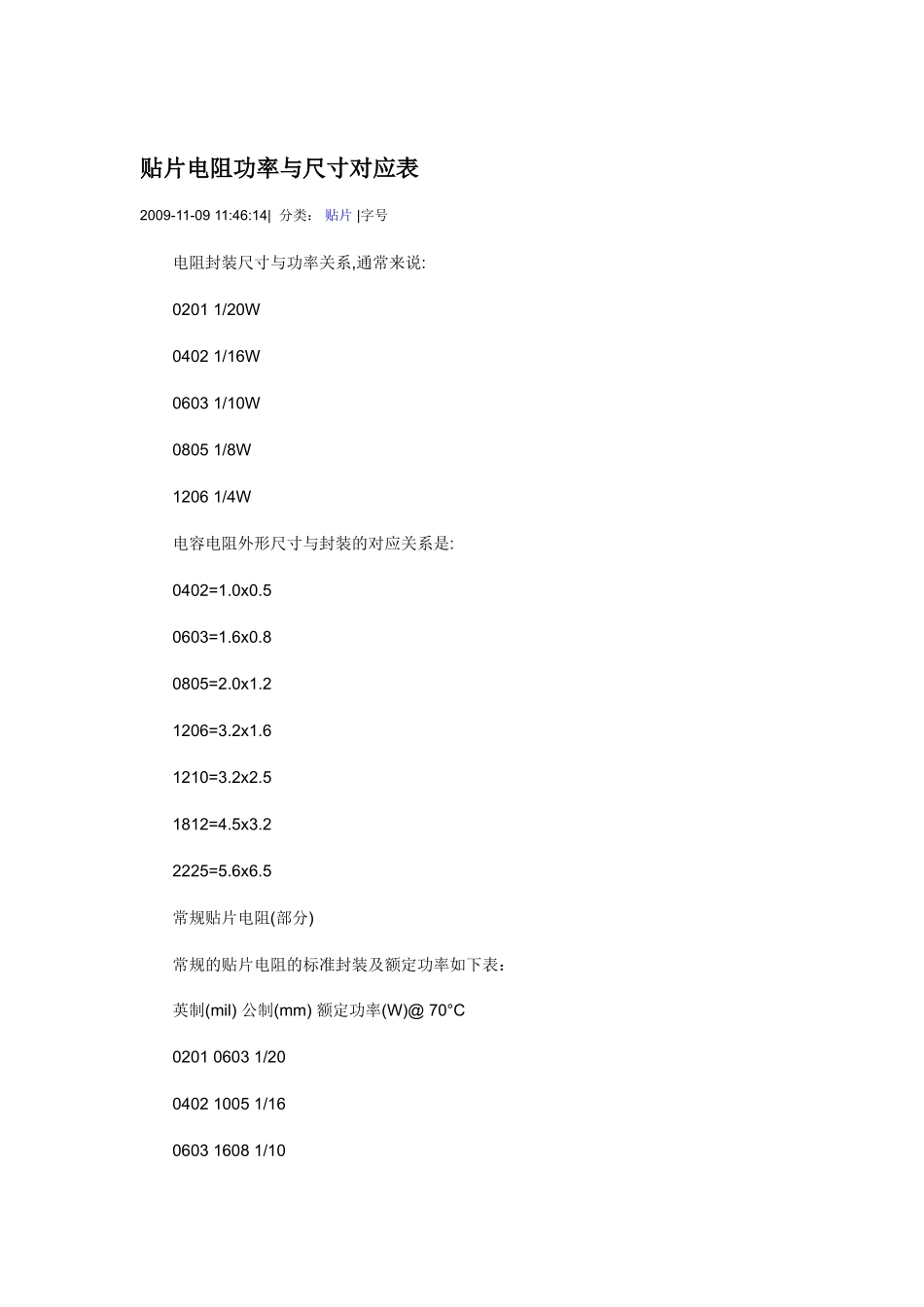

贴片电阻功率与尺寸对应表2009-11-0911:46:14|分类：贴片|字号电阻封装尺寸与功率关系,通常来说:02011/20W04021/16W06031/10W08051/8W12061/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil)公制(mm)额定功率(W)@70°C020106031/20040210051/16060316081/10080520121/8120632161/4121032251/3181248321/2201050253/4251264321国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。K－表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。J－表示精度为5％、F－表示精度为1％。T－表示编带包装1：0402(1/16W)2:0603(1/10W)3:0805(1/8W)4:1206(1/4W)5:1210(1/3W)6:2010(1/2W)7:2512(1W)120620欧1/4*45欧1w120贴片电阻的封装与功率关系贴片电阻的封装与功率关系如下表：封装额定功率@70°C最大工作电压(V)英制(mil)公制(mm)常规功率系列提升功率系列020106031/20W/25040210051/16W/50060316081/16W1/10W50080520121/10W1/8W150120632161/8W1/4W200121032251/4W1/3W200181248321/2W/200201050251/2W3/4W200251264321W/200贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表：英制(mil)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05040210051.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10060316081.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20080520122.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20120632163.20±0.201.60±0.150.55±0.100.50±0.200.50±0.20121032253.20±0.202.50±0.200.55±0.100.50±0.200.50±0.20181248324.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20201050255.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20251264326.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20
