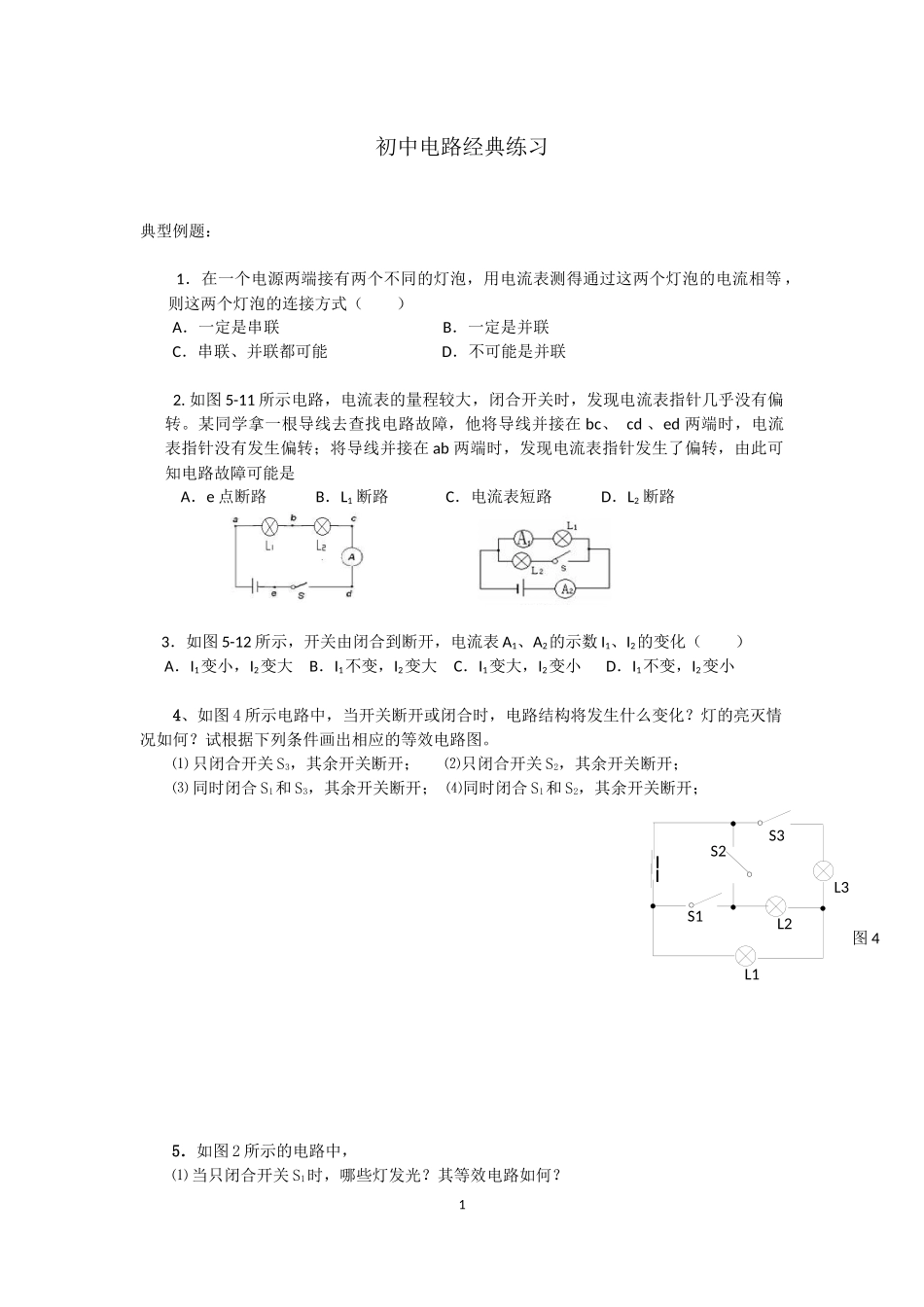

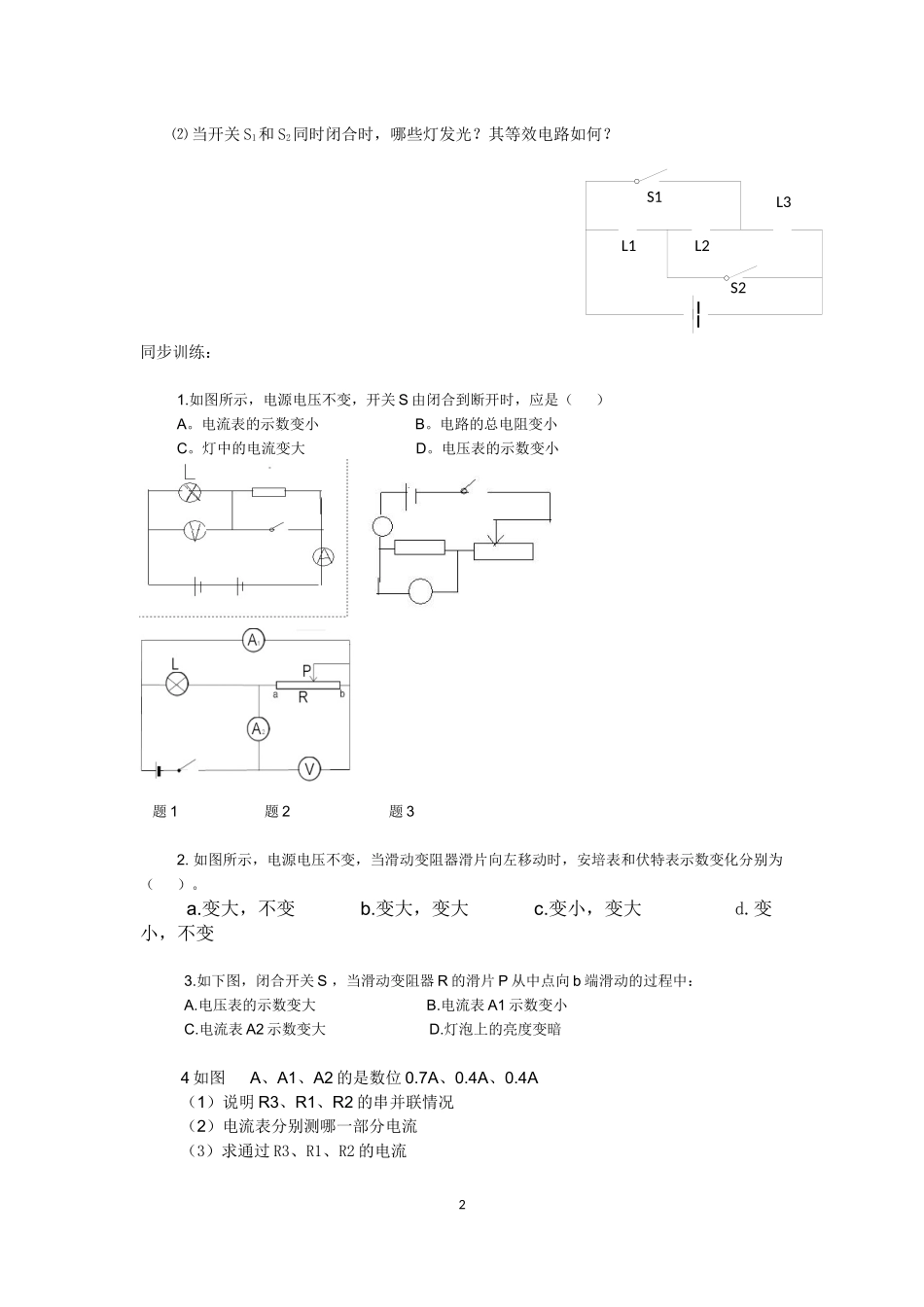

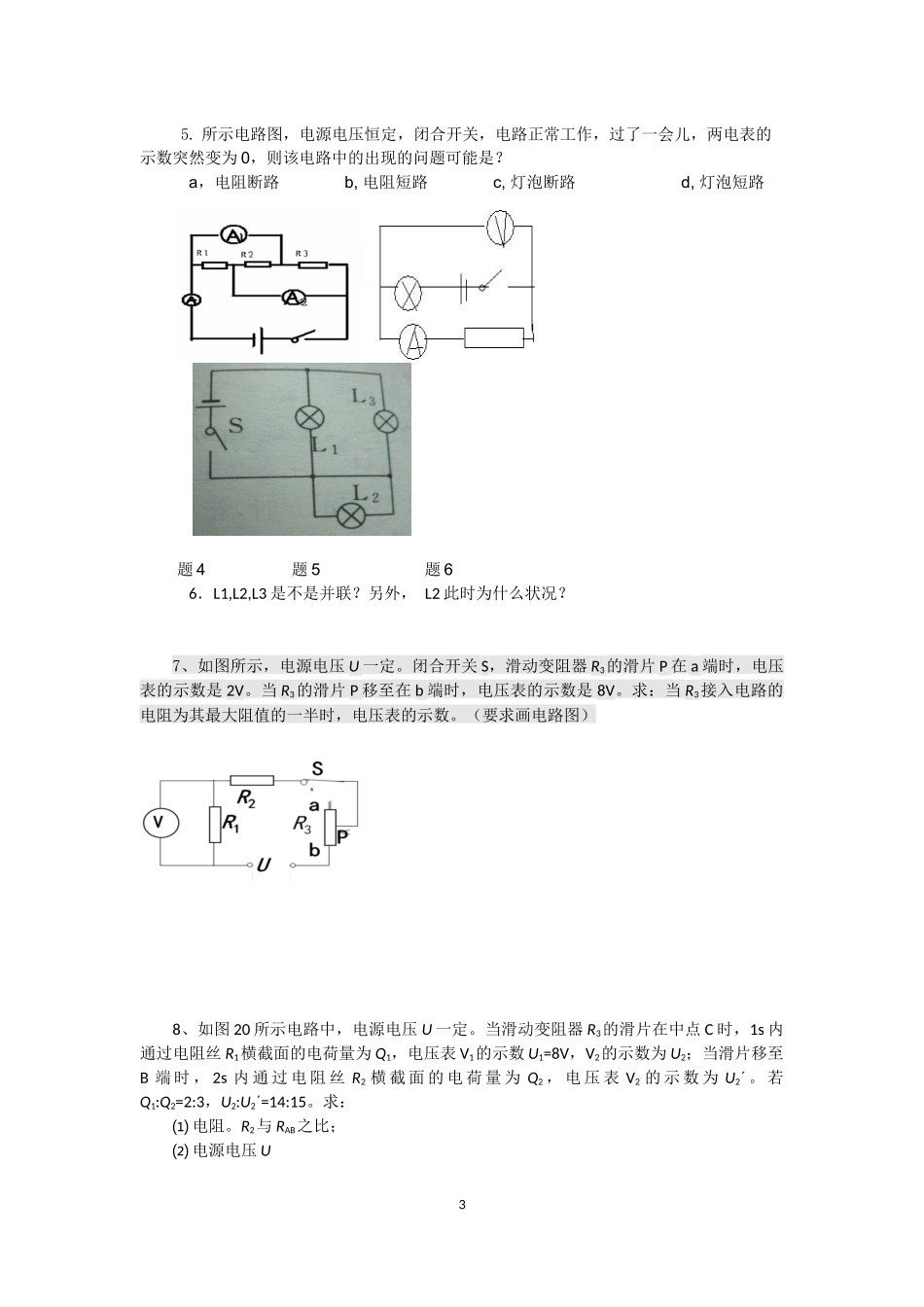

图4L2L3L1S1S2S3初中电路经典练习典型例题：1．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（）A．一定是串联B．一定是并联C．串联、并联都可能D．不可能是并联2.如图5-11所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是A．e点断路B．L1断路C．电流表短路D．L2断路3．如图5-12所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（）A．I1变小，I2变大B．I1不变，I2变大C．I1变大，I2变小D．I1不变，I2变小4、如图4所示电路中，当开关断开或闭合时，电路结构将发生什么变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。⑴只闭合开关S3，其余开关断开；⑵只闭合开关S2，其余开关断开；⑶同时闭合S1和S3，其余开关断开；⑷同时闭合S1和S2，其余开关断开；5．如图2所示的电路中，⑴当只闭合开关S1时，哪些灯发光？其等效电路如何？1图5-11图5-12S1L2L1L3S2⑵当开关S1和S2同时闭合时，哪些灯发光？其等效电路如何？同步训练：1.如图所示，电源电压不变，开关S由闭合到断开时，应是（）A。电流表的示数变小B。电路的总电阻变小C。灯中的电流变大D。电压表的示数变小题1题2题32.如图所示，电源电压不变，当滑动变阻器滑片向左移动时，安培表和伏特表示数变化分别为（）。a.变大，不变b.变大，变大c.变小，变大d.变小，不变3.如下图，闭合开关S，当滑动变阻器R的滑片P从中点向b端滑动的过程中：A.电压表的示数变大B.电流表A1示数变小C.电流表A2示数变大D.灯泡上的亮度变暗4如图A、A1、A2的是数位0.7A、0.4A、0.4A（1）说明R3、R1、R2的串并联情况（2）电流表分别测哪一部分电流（3）求通过R3、R1、R2的电流25.所示电路图，电源电压恒定，闭合开关，电路正常工作，过了一会儿，两电表的示数突然变为0，则该电路中的出现的问题可能是？a，电阻断路b,电阻短路c,灯泡断路d,灯泡短路题4题5题66．L1,L2,L3是不是并联？另外，L2此时为什么状况？7、如图所示，电源电压U一定。闭合开关S，滑动变阻器R3的滑片P在a端时，电压表的示数是2V。当R3的滑片P移至在b端时，电压表的示数是8V。求：当R3接入电路的电阻为其最大阻值的一半时，电压表的示数。（要求画电路图）8、如图20所示电路中，电源电压U一定。当滑动变阻器R3的滑片在中点C时，1s内通过电阻丝R1横截面的电荷量为Q1，电压表V1的示数U1=8V，V2的示数为U2；当滑片移至B端时，2s内通过电阻丝R2横截面的电荷量为Q2，电压表V2的示数为U2¢。若Q1:Q2=2:3，U2:U2¢=14:15。求：⑴电阻。R2与RAB之比；⑵电源电压U39、如图21所示电路中，电源电压保持不变。当开关S断开时，电压表V1、V2示数之比U1:U2=4:9，电流表示数为0.2A；当开关S闭合时，电压表V1、V2示数之比U1¢:U2¢=4:1。若电阻R1=30W，求电源电压。10、如图，电源电压一定，电阻R3的阻值是4W，若S从闭合到断开，电压表V1前后两次示数之比3：2，电压表V2前后两次示数之比9：10，则R1=W。411.如图是用电压表测滑动变阻器的总电阻R2和电源电压的电路图。已知R1为20欧，当滑动变阻器滑到b时，电压表示数是3V，滑片移到变阻器中点时，电压表的读数是2V，求：滑动变阻器的总电阻R2和电源电压12、电源电压不变，变阻器R1的最大阻值为10欧姆，合上开关S把变阻器的滑片P滑至A端时，电流表的示数为0.4A，再把P滑至B端，这时电流表的读数为1.2A，求电源电压和未知电阻RX的阻值各是多少?（欧姆定律的应用）513、如图16所示的电路中，电源电压保持不变，电阻R1=30Ω。当开关S1闭合、S2断开时，电流表的示数为0.4A；当开关S1、S2都闭合时，电流表的示数为0.6A。求：⑴电源电压；⑵R2的阻值。14、如右图是从某电子仪器上拆下来的密封盒子．已经知道盒内有三只电阻，A，B，C和D为四根引线．现用多用电表测量，得知AC间的电阻RAC＝20Ω，测得BD间电阻RAD=60Ω，AD间的电阻RAD＝90Ω，CD间的电阻RCD＝110Ω，请在方盒内画出电阻的连接图，并...
