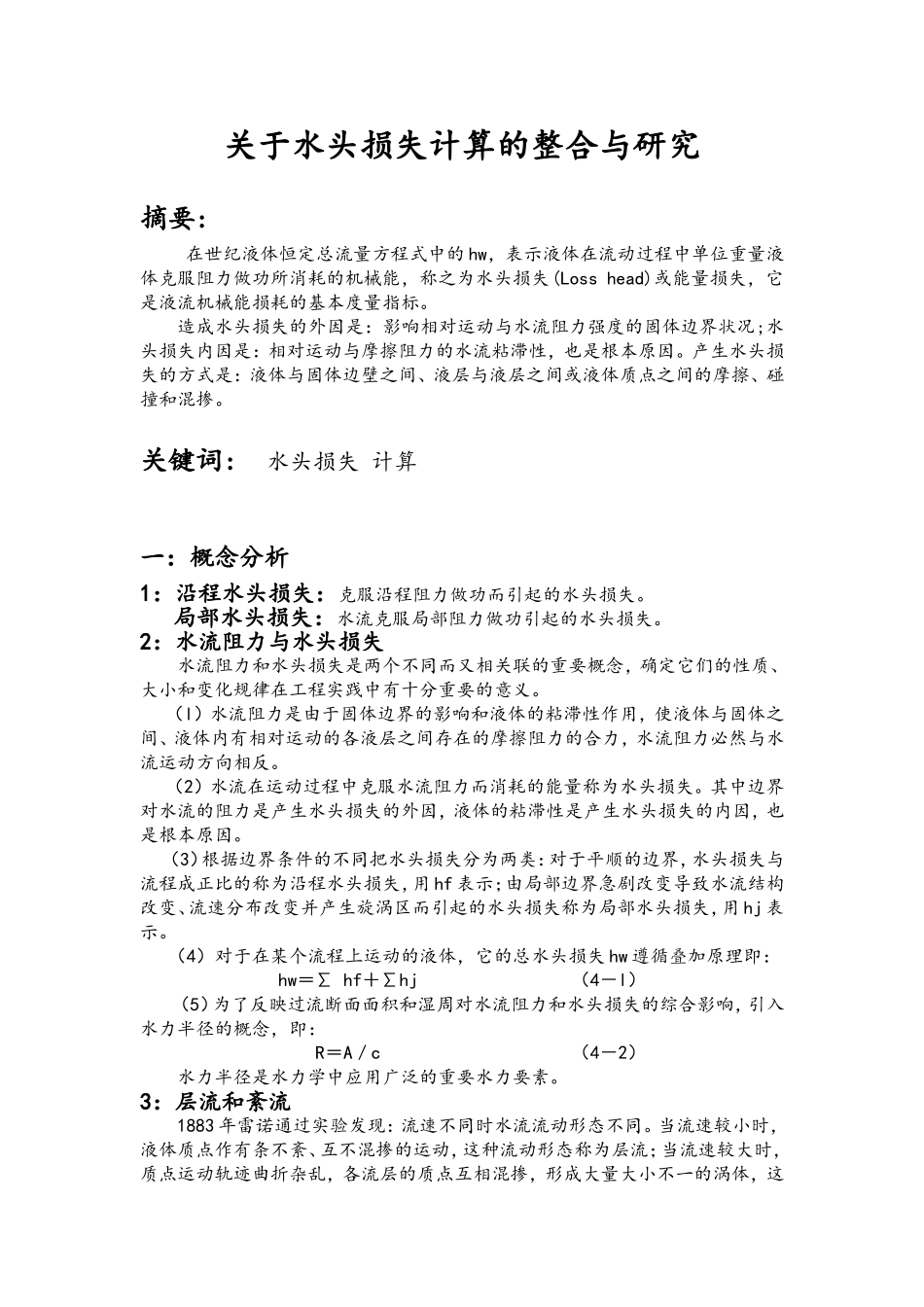

关于水头损失计算的整合与研究摘要:在世纪液体恒定总流量方程式中的hw，表示液体在流动过程中单位重量液体克服阻力做功所消耗的机械能，称之为水头损失(Losshead)或能量损失，它是液流机械能损耗的基本度量指标。造成水头损失的外因是：影响相对运动与水流阻力强度的固体边界状况;水头损失内因是：相对运动与摩擦阻力的水流粘滞性，也是根本原因。产生水头损失的方式是：液体与固体边壁之间、液层与液层之间或液体质点之间的摩擦、碰撞和混掺。关键词:水头损失计算一：概念分析1：沿程水头损失：克服沿程阻力做功而引起的水头损失。局部水头损失：水流克服局部阻力做功引起的水头损失。2：水流阻力与水头损失水流阻力和水头损失是两个不同而又相关联的重要概念，确定它们的性质、大小和变化规律在工程实践中有十分重要的意义。（l）水流阻力是由于固体边界的影响和液体的粘滞性作用，使液体与固体之间、液体内有相对运动的各液层之间存在的摩擦阻力的合力，水流阻力必然与水流运动方向相反。（2）水流在运动过程中克服水流阻力而消耗的能量称为水头损失。其中边界对水流的阻力是产生水头损失的外因，液体的粘滞性是产生水头损失的内因，也是根本原因。（3）根据边界条件的不同把水头损失分为两类：对于平顺的边界，水头损失与流程成正比的称为沿程水头损失，用hf表示；由局部边界急剧改变导致水流结构改变、流速分布改变并产生旋涡区而引起的水头损失称为局部水头损失，用hj表示。（4）对于在某个流程上运动的液体，它的总水头损失hw遵循叠加原理即：hw＝∑hf＋∑hj（4－l）（5）为了反映过流断面面积和湿周对水流阻力和水头损失的综合影响，引入水力半径的概念，即：R＝A／c（4－2）水力半径是水力学中应用广泛的重要水力要素。3：层流和紊流1883年雷诺通过实验发现：流速不同时水流流动形态不同。当流速较小时，液体质点作有条不紊、互不混掺的运动，这种流动形态称为层流；当流速较大时，质点运动轨迹曲折杂乱，各流层的质点互相混掺，形成大量大小不一的涡体，这种流动形态称为紊流；紊流中各处的流速、压强等运动要素值均随时间作不规则变化的现象称为紊流脉动。由于紊流的脉动性，在研究紊流时，把运动要素值视为由时均值和脉动值迭加而成。时均值是指在足够长的时间间隔内所取的时间平均值。在水力学分析中流线、恒定流等概念均具有时均值意义。雷诺数和临界雷诺数密度为ρ、粘性系数为η的液体，在直径为d的管中以断面平均流速v流动时，可以用无因次数Re＝ρvd/η反映管流的惯性力和粘性力的相对比值，Re称为雷诺数。雷诺数小时，粘性力相对大，对紊动干扰起约束作用，因而易于保持层流状态；雷诺数大时则相反，易于成为紊流状态。水流从紊流状态转为层流状态时的流速vc称为临界流速，以临界流速构成的雷诺数Rec＝ρvcd/η称为临界雷诺数。雷诺实验证明，Rec为一常数，约为2000。对于圆管有压流动，当Re＝ρvd/η<2000时为层流；Re＝ρvd/η>2000时为紊流。对于明渠流，雷诺数为Re＝ρvR/η，式中R＝A/ⅹ称为水力半径；A为过水断面面积；ⅹ为湿周，即在过水断面上水与固体界壁相接触的周界长度；临界雷诺数为Rec＝ρvcR/η＝500，当Re＝ρvR/η<500时为层流；Re＝ρvR/η>500时一般为紊流。以上判别流态标准，限于断面形状不变的长直管渠中的均匀流动。二：水头损失计算方法1：沿程阻力和沿程水头损失水流在固体边界的断面形状和尺寸、固壁表面粗糙状况等沿程不发生变化的长直流段内所产生的阻力，称为沿程阻力。相应的单位能量损失，称为沿程水头损失。当流动为层流时，沿程阻力是各流层之间的粘滞切应力。根据牛顿内摩擦定律粘滞切应力（τ）的大小为(1)由均匀流的能量方程和动量方程可得沿程阻力与沿程水头损失之间的关系式为(2)公式(2)称为均匀流基本方程。式中γ为液体重度；l为流段的长度。对圆管层流的沿程水头损失计算公式(3)当流动为紊流时，液体内部除了在各流层之间存在粘滞切应力τ1外，还有由于液体质点的横向混掺而引起的紊动切应力τ2（又称惯性切应力）。因此，总的切应力为τ＝τ1+τ2(4)由于对紊流理论的研究至今尚未成熟，关于紊动切应力的计算，各研究...
