土壤机械组成分析VIP专享VIP免费

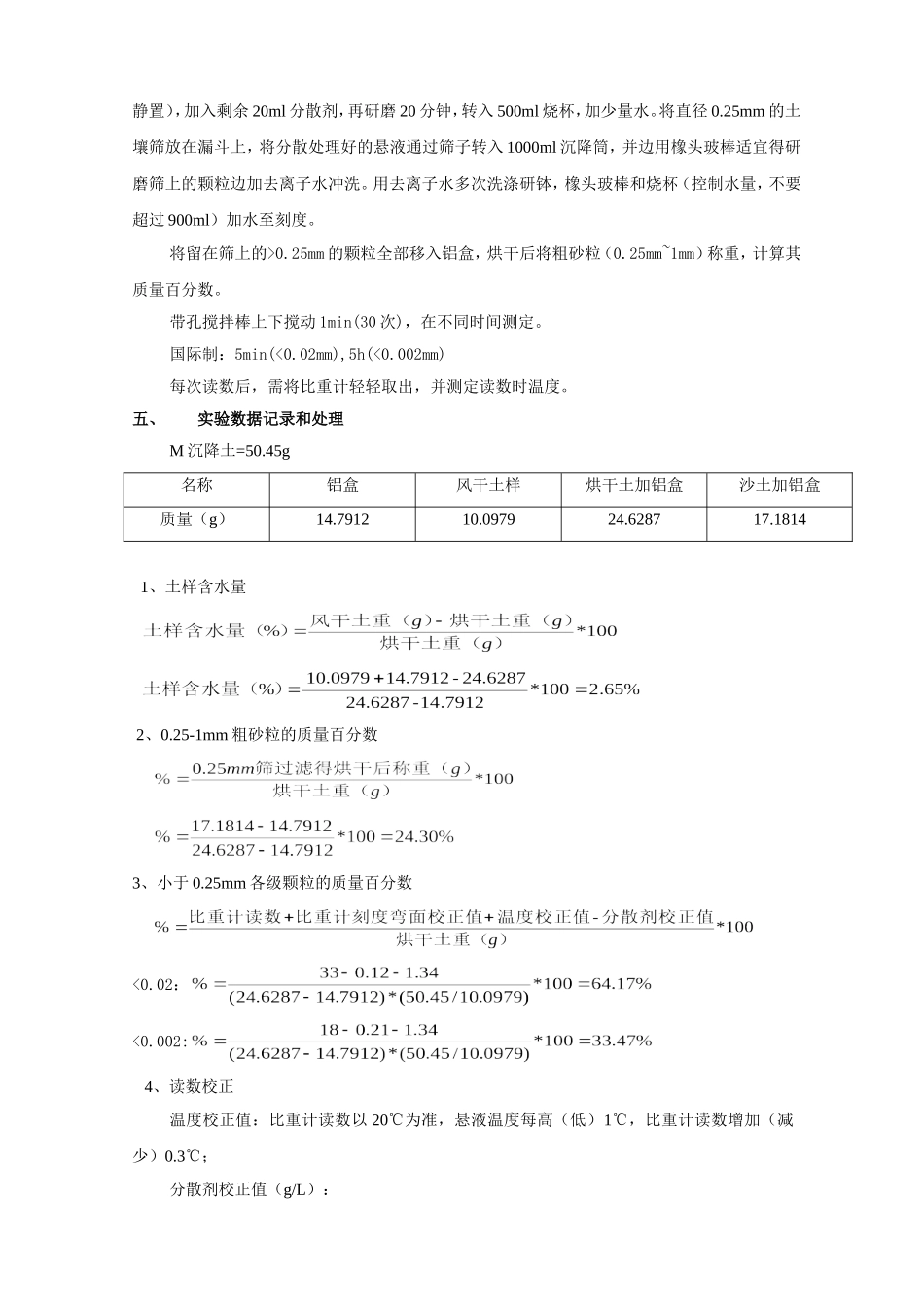

浙江大学实验报告课程名称：土壤学实验实验类型：基础、或综合、或研究型实验项目名称：土壤机械组成分析学生姓名：张静专业：农资1002学号：3100100124同组学生姓名：马骏超指导老师：谢晓梅实验地点：农生环B255实验日期：2012年3月28日一、实验目的和要求（必填）1、了解土壤颗粒组成状况在农业生产上的重要意义；2、掌握土壤颗粒分析方法，从测得的数据来确定土壤质地，为分析土壤的其他理化性质提供参考数据。二、实验内容和原理（必填）1、土壤固相是由大小不等、形状迥异的固体颗粒组成；2、颗粒分析就是把土粒按其粒径分为若干级，并测量出各级的量，从而求出土壤的颗粒组成。3、>0.25mm的可用筛子分；<0.1mm的需用特种土壤比重计，比重计的读数就是每升悬液所含土粒的重量。4、将粒径较细的土粒充分分散，让其在一定容积的水中自由沉降，在不同的时间里用比重计测定土壤悬液比重。再根据斯托克斯定律求出部分土粒的半径。5、根据斯托克斯定律，球体微粒在悬液中自由沉降时，直径越大下降速度越快。比重计测法快速简便，但精度不及吸管法和常用的比重计法，但作为一种快速简便的方法被广泛采用。三、主要仪器设备仪器：特种土壤比重计，0.25mm筛，漏斗，研钵，500ml烧杯，橡皮头玻棒，1000ml沉降筒，洗瓶，温度计，带孔搅拌器试剂：Na2C2O4(0.25mol/L)四、操作方法与实验步骤1、称样称取通过1mm筛的风干土样10g置于铝盒内，在烘箱中105℃烘干至恒重，冷却称重，计算含水量和烘干土重。2、悬液制备另取50g于研钵中，加入20ml分散剂（Na2C2O4），调成糊状用橡头玻棒研磨30分钟后（可静置），加入剩余20ml分散剂，再研磨20分钟，转入500ml烧杯，加少量水。将直径0.25mm的土壤筛放在漏斗上，将分散处理好的悬液通过筛子转入1000ml沉降筒，并边用橡头玻棒适宜得研磨筛上的颗粒边加去离子水冲洗。用去离子水多次洗涤研钵，橡头玻棒和烧杯（控制水量，不要超过900ml）加水至刻度。将留在筛上的>0.25mm的颗粒全部移入铝盒，烘干后将粗砂粒（0.25mm~1mm）称重，计算其质量百分数。带孔搅拌棒上下搅动1min(30次)，在不同时间测定。国际制：5min(<0.02mm),5h(<0.002mm)每次读数后，需将比重计轻轻取出，并测定读数时温度。五、实验数据记录和处理M沉降土=50.45g名称铝盒风干土样烘干土加铝盒沙土加铝盒质量（g）14.791210.097924.628717.18141、土样含水量2、0.25-1mm粗砂粒的质量百分数3、小于0.25mm各级颗粒的质量百分数<0.02：<0.002:4、读数校正温度校正值：比重计读数以20℃为准，悬液温度每高（低）1℃，比重计读数增加（减少）0.3℃；分散剂校正值（g/L）：=加入分散剂的体积（mL）*分散剂的浓度（mol/L）*分散剂的摩尔质量*10-3=40*0.25*134*10-3=1.34(g/L)六、实验结果与分析粒径（mm）时间温度（℃）温度校正值分散剂校正值比重计读数小于该粒径的百分含量<0.025min19.6-0.121.3433.064.17%<0.0025h19.3-0.211.3418.033.47%根据国际制砂砾（2~0.02mm）、粉粒（0.02~0.002mm）、黏粒（<0.002mm）三粒级含量的比例划分为12个地质名称。以黏粒含量为主要标准，<15%者为砂土质地组合壤土质地组；15%~25%为粘壤组；>25%者为黏土组。当土壤含粉粒>45%时，在各组质地的名称前冠以“粉质”字样；当砂粒含量55%~85%时，则冠以“砂质”字样；当砂粒含量>85%时，称壤砂土或砂土。由实验数据可得，粉粒含量为“30.70%”，黏粒含量为“33.44%”归为砂黏土。七、讨论、心得1)思考1、按照中国地质制砂粘土可归类为轻黏土。黏粒和粉粒的含量较高，粒间孔隙数比砂质土多但很狭小，有大量非活性孔阻止毛管水移动，雨水和灌溉水难以下渗，而在犁底层或黏粒层形成上层滞水，影响之物根系下生。对正离子养分有强吸附能力，不易被雨水和灌溉水淋失，有机质含量丰富。黏质土空隙往往被水分占据，好气性微生物活性受到抑制，有机质分解缓慢。这种泥土耕性差，对肥料反应迟钝。在医学图书馆右后方50米小河边采取，种着一些草和树，表面有许多落叶。建议多疏通，增施有机肥，注意排水。若用在农业耕作上建议，种植水稻，白菜、甘蓝。2、实验可通过空白实验提高实验测量准确度。空白校正：相同实验条件...
