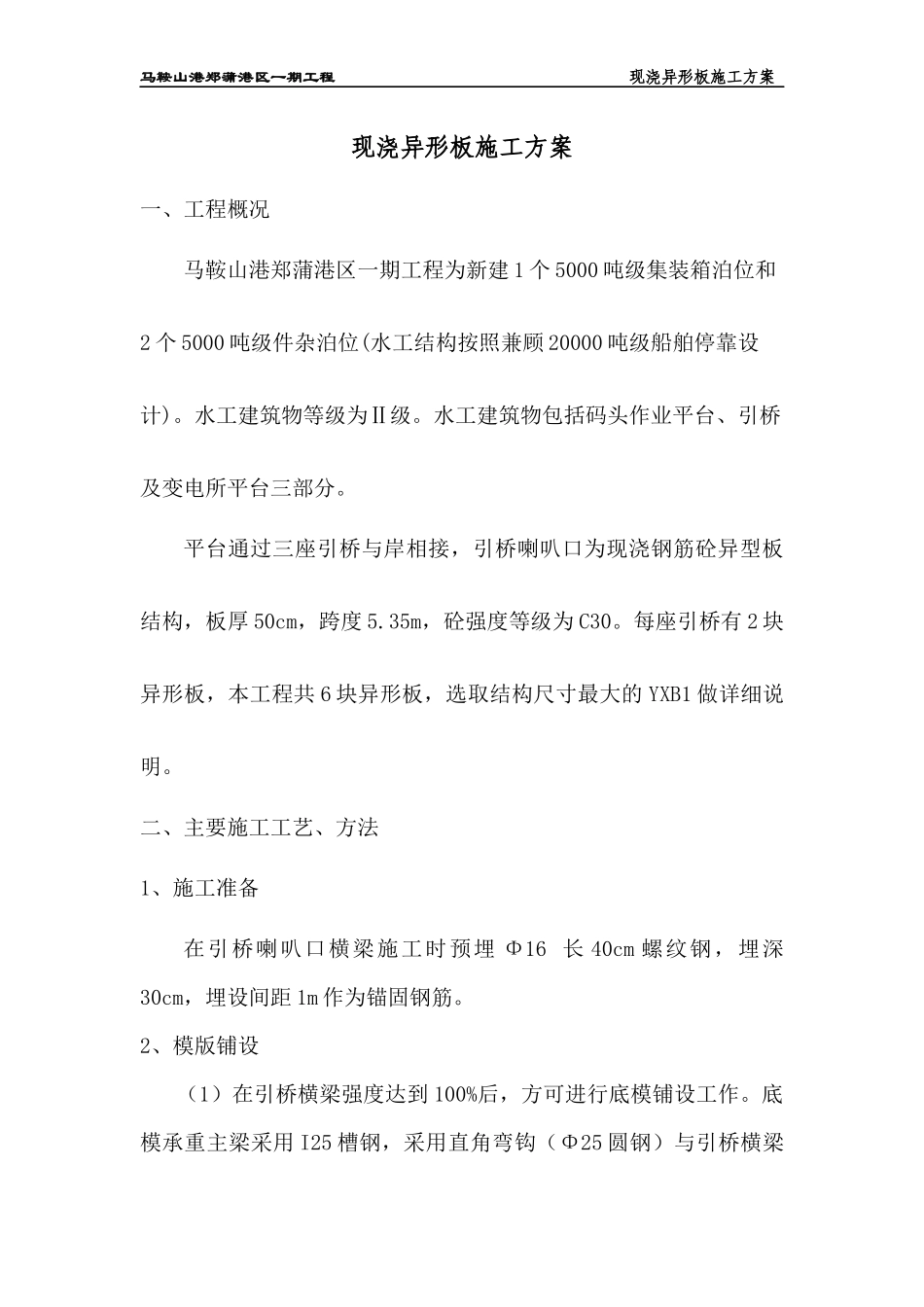

马鞍山港郑蒲港区一期工程现浇异形板施工方案现浇异形板施工方案一、工程概况马鞍山港郑蒲港区一期工程为新建1个5000吨级集装箱泊位和2个5000吨级件杂泊位(水工结构按照兼顾20000吨级船舶停靠设计)。水工建筑物等级为Ⅱ级。水工建筑物包括码头作业平台、引桥及变电所平台三部分。平台通过三座引桥与岸相接，引桥喇叭口为现浇钢筋砼异型板结构，板厚50cm，跨度5.35m，砼强度等级为C30。每座引桥有2块异形板，本工程共6块异形板，选取结构尺寸最大的YXB1做详细说明。二、主要施工工艺、方法1、施工准备在引桥喇叭口横梁施工时预埋Φ16长40cm螺纹钢，埋深30cm，埋设间距1m作为锚固钢筋。2、模版铺设（1）在引桥横梁强度达到100%后，方可进行底模铺设工作。底模承重主梁采用I25槽钢，采用直角弯钩（Φ25圆钢）与引桥横梁马鞍山港郑蒲港区一期工程现浇异形板施工方案上锚固钢筋连接。（2）槽钢上铺设10×10木方格栅，间距@300mm，平台底模采用厚度为15mm木工板、侧模采用竹胶板，I10槽钢作为竖向模肋，间距@1000mm，横肋每道采用2根脚手架钢管对拉螺杆固定模板，间距500mm，相见下图：马鞍山港郑蒲港区一期工程现浇异形板施工方案（3）模板接缝为平缝，采用双面胶止浆。（4）模板底口采用双面胶止浆。（5）侧模模板安装前，必须在模板上涂刷脱模剂。（6）为保证所浇筑砼的外观质量，在侧模板安装之前，在侧模板上的20cm处钉上装饰木工条，厚度5mm，宽度2.5cm，以保证砼分层浇筑时的接缝平齐。（7）模板必须有足够的强度和刚度，且支撑必须牢固。（8）钢筋、模板施工经监理检查，符合要求后才能进行平台混凝土的施工。3、钢筋施工（1）钢筋验收在制作钢筋前，对进场的钢筋必须验收。检查进场钢筋的数量、现浇引桥实心板施工模板图引桥横梁胶合板型钢木方底楞竖带侧面模版引桥横梁对拉螺杆预埋螺栓弯钩马鞍山港郑蒲港区一期工程现浇异形板施工方案厂家是否与交货单上的一致；对进场钢筋的外观进行检查，钢筋不能有脱皮锈蚀；进场钢筋的合格证与质量保证书必须齐全。验收合格后，才允许钢筋进入钢筋库区，并进行分类堆放。对进入库区的钢筋进行原材试验，试验合格后，才可以使用。（2）钢筋制作A.钢筋制作的场地首先要进行硬化，确保制作场地高于地表，并有排水通道，以防止积水锈蚀钢筋。钢筋制作场地必须有防雨措施。B.在钢筋制作之前，技术人员要对施工人员进行技术交底，确保钢筋制作的准确。钢筋制作的尺寸、形状、数量都必须符合设计的要求。特别是主筋，必须顺直，弯起钢筋的角度，必须符合设计的要求。制作好的钢筋要进行分区堆放。通长钢筋采用单面搭接焊连接，同一截面焊接接头必须不大于50%马鞍山港郑蒲港区一期工程现浇异形板施工方案C.由于钢筋制作区与现浇场距离比较近，所以制作好的钢筋就用人工运至现浇现场进行绑扎。4、钢筋绑扎（1）在进行钢筋的绑扎之前，首先要将底模清理干净，并在底模上均匀布置垫块。（2）绑扎时，钢筋一定要保持顺直，钢筋的绑扎一定要牢固，铅丝头一定要向里按倒，并布置好侧面的钢筋保护层垫块。钢筋之间的搭接长度、焊接长度、厚度及宽度等也必须满足规范要求。5、混凝土工程(商品砼)模板安装完成并经监理工程师验收，特别注意部分板有给水埋件，合格后方可进行混凝土浇注。混凝土分两次浇注，第一次浇筑25cm方量为45M3重约112.5t；第二次浇筑与引桥现浇面层同时进行，总厚度40cm方量为60M3重约151t；每层砼浇筑完毕后必须保证养护三天以上才浇筑马鞍山港郑蒲港区一期工程现浇异形板施工方案下次砼。（1）混凝土指标设计强度：C30（2）混凝土的运输由于搅拌站距离现浇施工场地远，运距很长，采用混凝土输送车送至现场，通过泵车泵送到平台。（3）混凝土的振捣浇筑的混凝土用50型插入式振捣器振实，振捣棒的插入要紧跟混凝土的入模，防止漏振与过振，并注意在振捣上层混凝土时，振捣棒要稍微伸入到下层混凝土内。振捣时间以被振捣混凝土表面停止沉落和表面气泡不再发生为度。同时振捣棒要尽量避免碰撞模板，并与模板保持一定距离。第一层砼浇筑完毕后，在下一次砼浇筑之前，对所有侧模螺栓进行紧固。待混凝土全部浇筑完毕后，表面用木楔抹平，并...
