精工油墨系列知识VIP免费

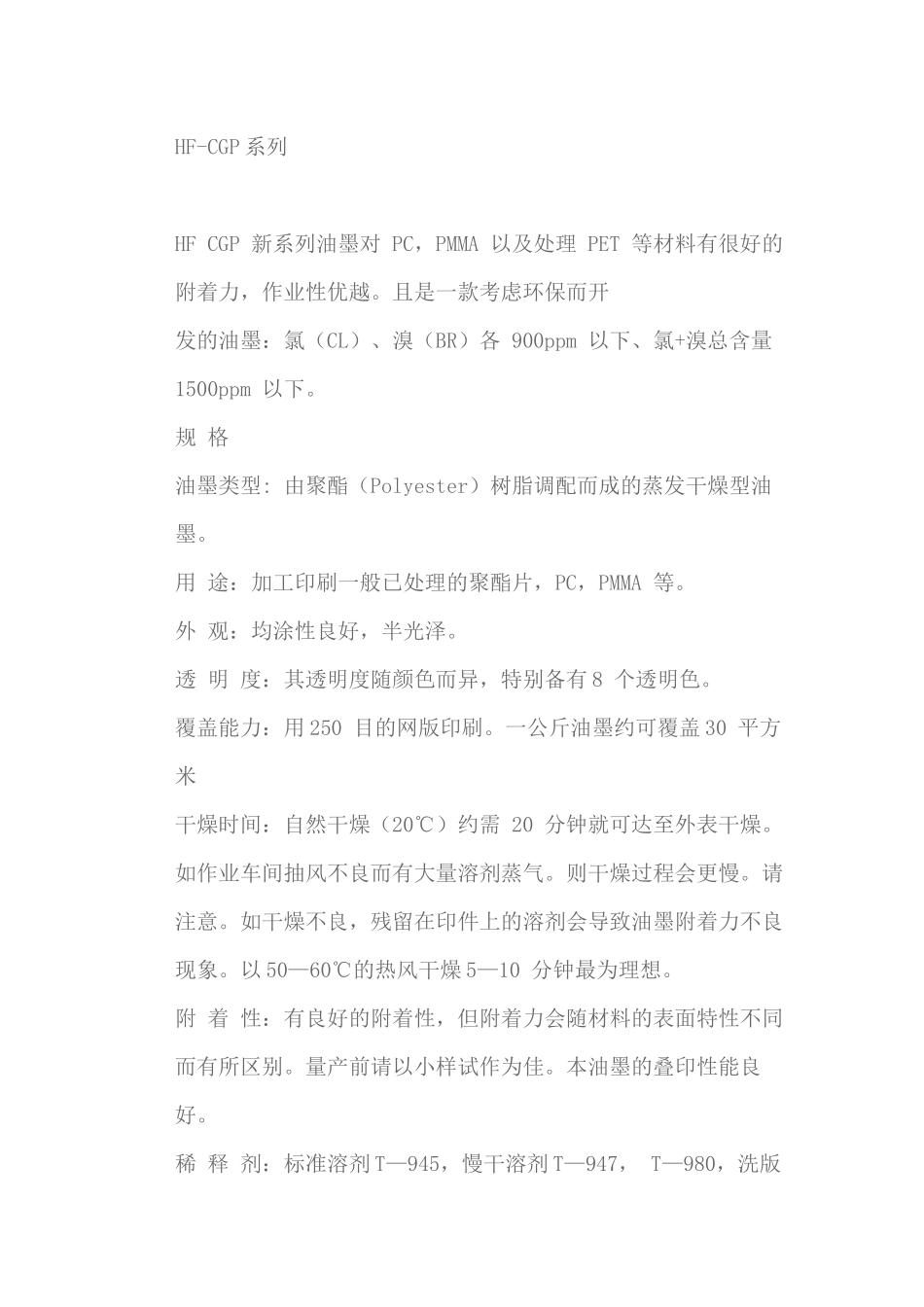

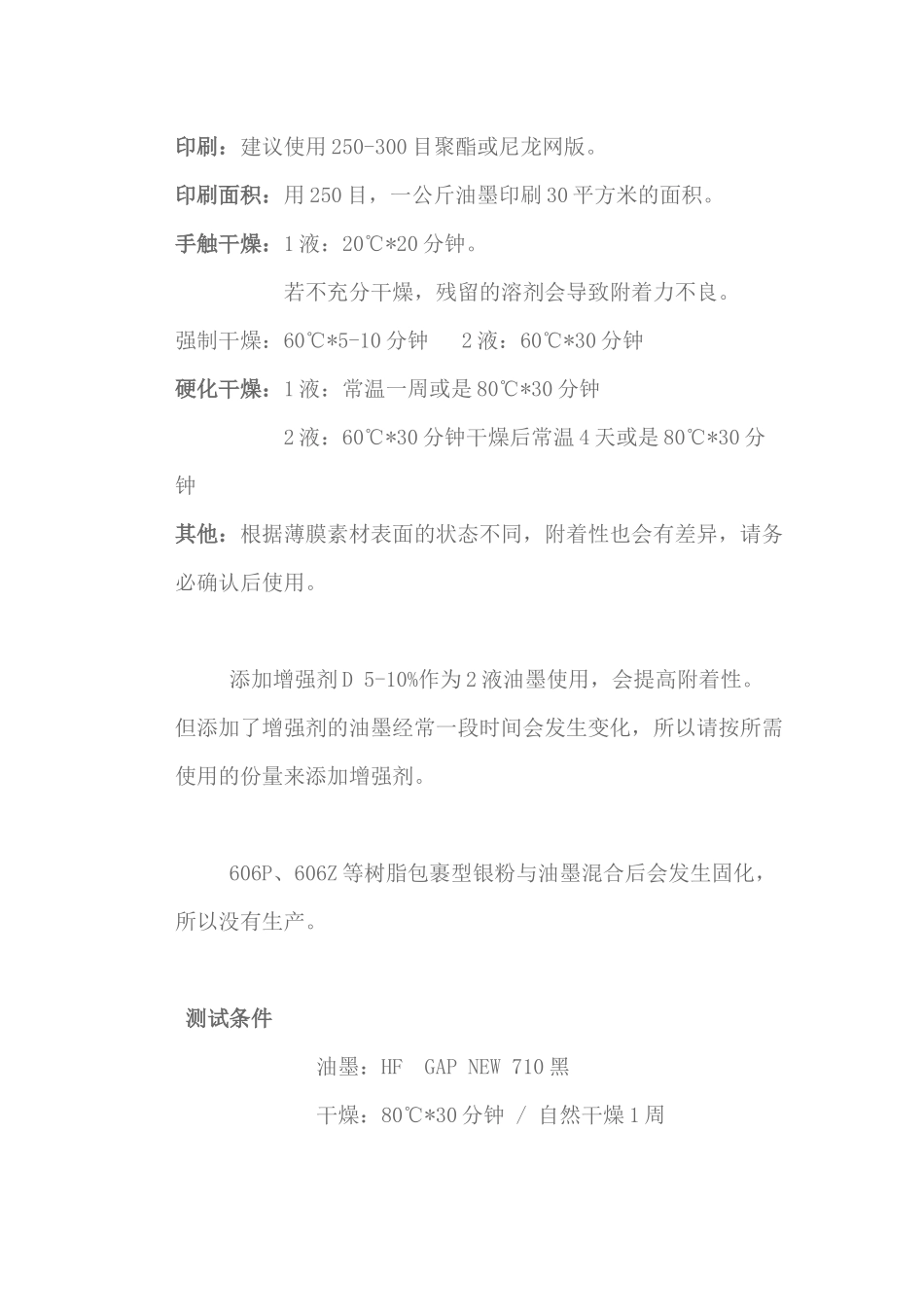

HF也是HalogenFree（无卤素）的缩写。Halogen（卤素）是第ⅦA族非金属元素，包括了氟（Fluorine-）、氯（Chlorine）、溴（Bromine）、碘（Iodine）和砹（Astatine）五种元素，合称卤素。精工无卤油墨HFGAPNEW精工HFGAPNEW系列是聚酯薄膜印刷用油墨，对薄膜有很好的附着力及作业性。如添加增强剂D使用，对硬化处理亚克力的附着力也非常优秀。氯（CL)900ppm，溴（Br）900ppm，铝卤素总含量1500ppm以下，考虑到环保而开发的一款油墨。油墨类型：聚酯系，一液蒸发干燥型，也可以添加增强剂D作为二液硬化型油墨使用。用途：一般使用在聚酯薄膜。特点：平滑性优秀，半光泽的外观对薄膜有很好的附着性，压印适应性优秀。2液硬化型对硬化处理亚克力的附着力优秀。稀释剂：标准溶剂T—977迟干溶剂T—980超迟干溶剂T—953清洗溶剂：T-903印刷：建议使用250-300目聚酯或尼龙网版。印刷面积：用250目，一公斤油墨印刷30平方米的面积。手触干燥：1液：20℃*20分钟。若不充分干燥，残留的溶剂会导致附着力不良。强制干燥：60℃*5-10分钟2液：60℃*30分钟硬化干燥：1液：常温一周或是80℃*30分钟2液：60℃*30分钟干燥后常温4天或是80℃*30分钟其他：根据薄膜素材表面的状态不同，附着性也会有差异，请务必确认后使用。添加增强剂D5-10%作为2液油墨使用，会提高附着性。但添加了增强剂的油墨经常一段时间会发生变化，所以请按所需使用的份量来添加增强剂。606P、606Z等树脂包裹型银粉与油墨混合后会发生固化，所以没有生产。测试条件油墨：HFGAPNEW710黑干燥：80℃*30分钟/自然干燥1周HF-CGP系列HFCGP新系列油墨对PC，PMMA以及处理PET等材料有很好的附着力，作业性优越。且是一款考虑环保而开发的油墨：氯（CL）、溴（BR）各900ppm以下、氯+溴总含量1500ppm以下。规格油墨类型:由聚酯（Polyester）树脂调配而成的蒸发干燥型油墨。用途：加工印刷一般已处理的聚酯片，PC，PMMA等。外观：均涂性良好，半光泽。透明度：其透明度随颜色而异，特别备有8个透明色。覆盖能力：用250目的网版印刷。一公斤油墨约可覆盖30平方米干燥时间：自然干燥（20℃）约需20分钟就可达至外表干燥。如作业车间抽风不良而有大量溶剂蒸气。则干燥过程会更慢。请注意。如干燥不良，残留在印件上的溶剂会导致油墨附着力不良现象。以50—60℃的热风干燥5—10分钟最为理想。附着性：有良好的附着性，但附着力会随材料的表面特性不同而有所区别。量产前请以小样试作为佳。本油墨的叠印性能良好。稀释剂：标准溶剂T—945，慢干溶剂T—947，T—980，洗版剂T—31。其他：HFCGP—850为网点印刷用光油，可加入油墨中作调合剂使用。如附着力有困难，可将D硬化剂以5—10%的分量加入油墨内，就可提高附着力。精工1300系列1300系列油墨用于加工金属涂漆面印件，油墨膜面有强黏合性耐药品性。与1000系列的二液型环氧Epoxy油墨不同。1300系列是内含硬化剂的一液型还氧油墨，而必须以烘焙干燥。虽然是烘焙型，但却有一液型油墨方便使用的优点。在可烘焙的金属印件上加工可得高性能的油墨膜面功效。油墨类型：将特殊合成树脂与环氧树脂（EpoxyRcsin）混合而成的一液性加热硬化型油墨。一般这种油墨需要高温烘焙，但由于内含催化剂，可在较中温状态，就能硬化。用途：铝、镀锌铁板、不锈钢、铁及这些的涂料板，最适用与铝板、电器用品标牌等的印刷。外观：油墨膜面平滑而有光泽。干燥条件：以加热干燥为前提。加热干燥的标准条件是以150℃加热30分钟。稀释：可以10-15％的T-1000溶剂来调整粘度。其他注意事项：1）1300系列是以烘焙干燥为前提发挥优秀的皮膜性能，但对室外曝晒露制品（招牌、信标等），在使用时特别受湿气影响而成还氧树脂（EpoxyRcsin）等有的颜色分离的现象，故请注意。2）1300系列是以烘焙为前提，因此储藏时应在外气影响少的冷暗处存放。3）1300系列以硬化剂作催化干燥。但有时内置的硬化剂受外气影响或保存时间太长，催化性能减弱。这时可加入不超过1%的1300催化剂就可使油墨恢复原来性能。而经常长时间储存的油墨应作试验确定性能问题后才使用。4）作多色叠印时如底层颜色油墨完全烘焙硬化，则盖印上面的其他颜色会有黏合...
