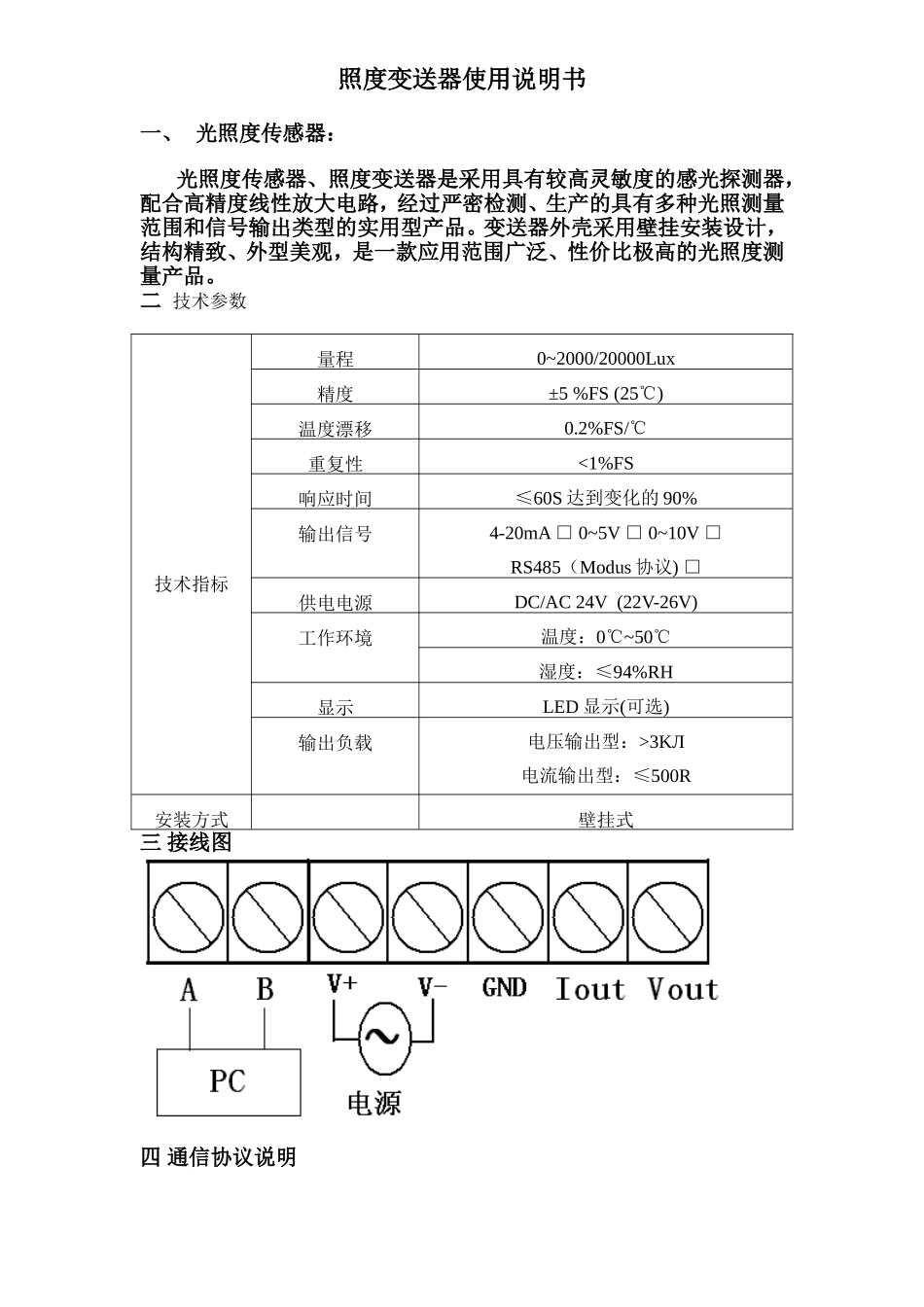

照度变送器使用说明书一、光照度传感器：光照度传感器、照度变送器是采用具有较高灵敏度的感光探测器，配合高精度线性放大电路，经过严密检测、生产的具有多种光照测量范围和信号输出类型的实用型产品。变送器外壳采用壁挂安装设计，结构精致、外型美观，是一款应用范围广泛、性价比极高的光照度测量产品。二技术参数技术指标量程0~2000/20000Lux精度±5%FS(25℃)温度漂移0.2%FS/℃重复性<1%FS响应时间≤60S达到变化的90%输出信号4-20mA□0~5V□0~10V□RS485（Modus协议)□供电电源DC/AC24V(22V-26V)工作环境温度：0℃~50℃湿度：≤94%RH显示LED显示(可选)输出负载电压输出型：>3KЛ电流输出型：≤500R安装方式壁挂式三接线图四通信协议说明照度变送器使用说明书我们的照度变送器采用MODBUS规约，原因是该规约文本容易得到，协议本身也非常的简单。而且该规约是一个开放的，有着许多国内厂商和国际厂商的支持。MODBUS规约是MODICOM公司开发的，版权归其所有。我们的接口采用RS485接口，比RS232具有更高的通信速率和更远的通信距离。根据我们设备的情况，我们仅仅实现了MODBUS的一个小型子集，没有完全实现其所有内容，已经能够满足我们所有的需要。4.1MODBUS规约简介MODBUS规约是MODICOM公司开发的一个为很多厂商支持的开放规约Modbus协议是应用于电子控制器上的一种通用语言。通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。它已经成为一通用工业标准。有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。它描述了控制器请求访问其它设备的过程，如果回应来自其它设备的请求，以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。当在Modbus网络上通信时，此协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。如果需要回应，控制器将生成反馈信息并用Modbus协议发出。在其它网络上，包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。4.1.1在Modbus网络上转输标准的Modbus口是使用RS-232C兼容串行接口，它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。控制器能直接或经由Modem组网。控制器通信使用主—从技术，即仅设备（主设备）能初始化传输（查询）。其它设备（从设备）根据主设备查询提供的数据做出相应反应。典型的主设备：主机和可编程仪表。典型的从设备：可编程控制器。主设备可单独和从设备通信，也能以广播方式和所有从设备通信。如果单独通信，从设备返回消息作为回应，如果是以广播方式查询的，则不作任何回应。Modbus协议建立了主设备查询的格式：设备（或广播）地址、功能代码、所有要发送的数据、错误检测域。从设备回应消息也由Modbus协议构成，包括确认要行动的域、任何要返回的数据、和错误检测域。如果在消息接收过程中发生错误，或从设备不能执行其命令，从设备将建立错误消息并把它作为回应发送出去。4.1.2在其它类型网络上转输在其它网络上，控制器使用对等技术通信，故任何控制都能初始和其它控制器的通信。这样在单独的通信过程中，控制器既可作为主设备也可作为从设备。提供的多个内部通道可允许同时发生的传输进程。在消息位，Modbus协议仍提供了主—从原则，尽管网络通信方法是“对等”。如果控制器发送消息，它只是作为主设备，并期望从从设备得到回应。同样，当控制器接收到消息，它将建立一从设备回应格式并返回给发送的控制器。照度变送器使用说明书4.1.3查询—回应周期.查询查询消息中的功能代码告之被选中的从设备要执行何种功能。数据段包含了从设备要执行功能的任何附加信息。例如功能代码03是要求从设备读保持寄存器并返回它们的内容。数据段必须包含要告之从设备的信息：从何寄存器开始读及要读的寄存器数量。错误检测域为从设备提供了一种验证消息内容是否正确的方法。.回应如果从设备产生正常的回应，在回应消息中的功能代码是在查询消息中的功能代码的回...
