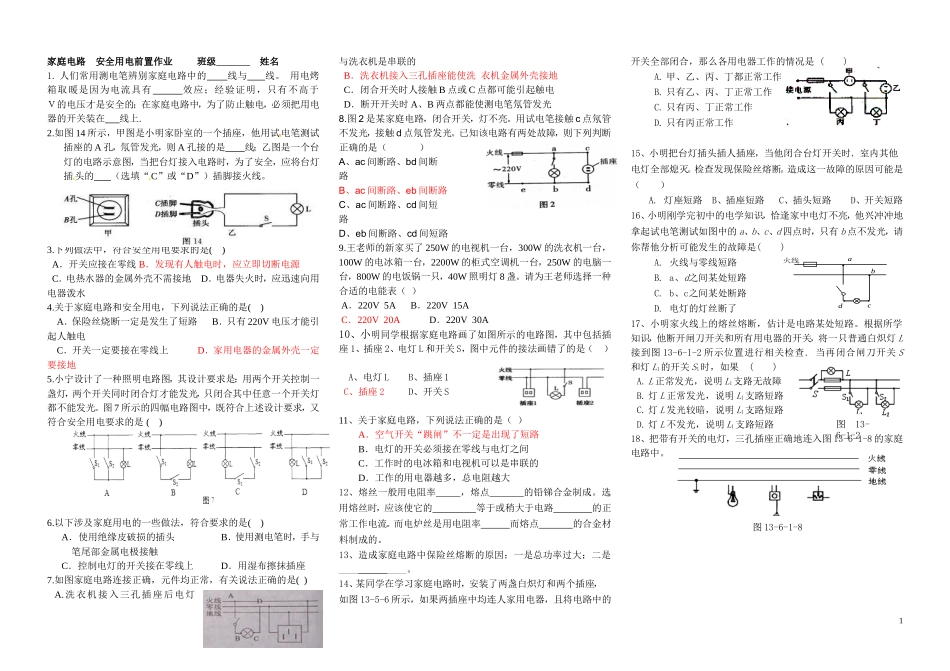

家庭电路安全用电前置作业班级姓名1.人们常用测电笔辨别家庭电路中的线与线。用电烤箱取暖是因为电流具有效应；经验证明，只有不高于Ｖ的电压才是安全的；在家庭电路中，为了防止触电，必须把用电器的开关装在线上.2.如图14所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的（选填“C”或“D”）插脚接火线。3.下列做法中，符合安全用电要求的是()A．开关应接在零线B．发现有人触电时，应立即切断电源C．电热水器的金属外壳不需接地D．电器失火时，应迅速向用电器泼水4.关于家庭电路和安全用电，下列说法正确的是()A．保险丝烧断一定是发生了短路B．只有220V电压才能引起人触电C．开关一定要接在零线上D．家用电器的金属外壳一定要接地5.小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。图7所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是()6.以下涉及家庭用电的一些做法，符合要求的是()A．使用绝缘皮破损的插头B．使用测电笔时，手与笔尾部金属电极接触C．控制电灯的开关接在零线上D．用湿布擦抹插座7.如图家庭电路连接正确，元件均正常，有关说法正确的是()A.洗衣机接入三孔插座后电灯与洗衣机是串联的B．洗衣机接入三孔插座能使洗衣机金属外壳接地C．闭合开关时人接触B点或C点都可能引起触电D．断开开关时A、B两点都能使测电笔氖管发光8.图2是某家庭电路，闭合开关，灯不亮。用试电笔接触c点氖管不发光，接触d点氖管发光。已知该电路有两处故障，则下列判断正确的是（）A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路9.王老师的新家买了250W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W照明灯8盏。请为王老师选择一种合适的电能表（）A．220V5AB．220V15AC．220V20AD．220V30A10、小明同学根据家庭电路画了如图所示的电路图，其中包括插座1、插座2、电灯L和开关S，图中元件的接法画错了的是（）A、电灯LB、插座1C、插座2D、开关S11、关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”不一定是出现了短路B．电灯的开关必须接在零线与电灯之间C．工作时的电冰箱和电视机可以是串联的D．工作的用电器越多，总电阻越大12、熔丝一般用电阻率，熔点的铅锑合金制成。选用熔丝时，应该使它的等于或稍大于电路的正常工作电流。而电炉丝是用电阻率而熔点的合金材料制成的。13、造成家庭电路中保险丝熔断的原因：一是总功率过大；二是________。14、某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图13-5-6所示，如果两插座中均连人家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是()A.甲、乙、丙、丁都正常工作B.只有乙、丙、丁正常工作C.只有丙、丁正常工作D.只有丙正常工作15、小明把台灯插头插人插座，当他闭合台灯开关时．室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（）A.灯座短路B、插座短路C、插头短路D、开关短路16、小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是()A.火线与零线短路B.a、d之间某处短路C.b、c之间某处断路D.电灯的灯丝断了17、小明家火线上的熔丝熔断，估计是电路某处短路。根据所学知识，他断开闸刀开关和所有用电器的开关，将一只普通白炽灯L接到图13-6-1-2所示位置进行相关检查.当再闭合闸刀开关S和灯L1的开关S1时，如果()A.L正常发光，说明L1支路无故障B.灯L正常发光，说明L1支路短路C.灯L发光较暗，说明L1支路短路D.灯L不发光，说明L1支路短路18、把带有开关的电灯，三孔插座正确地连入图13-6-1-8的家庭电路中。1火线abcd图13-6-1-2图13-6-1-8图13-4-2-2把电炉的电阻，40W”字样；L是电灯泡，标有“PZ220—40”字样.1)当开关S闭合时，电烙铁每分钟产生的热量是...
