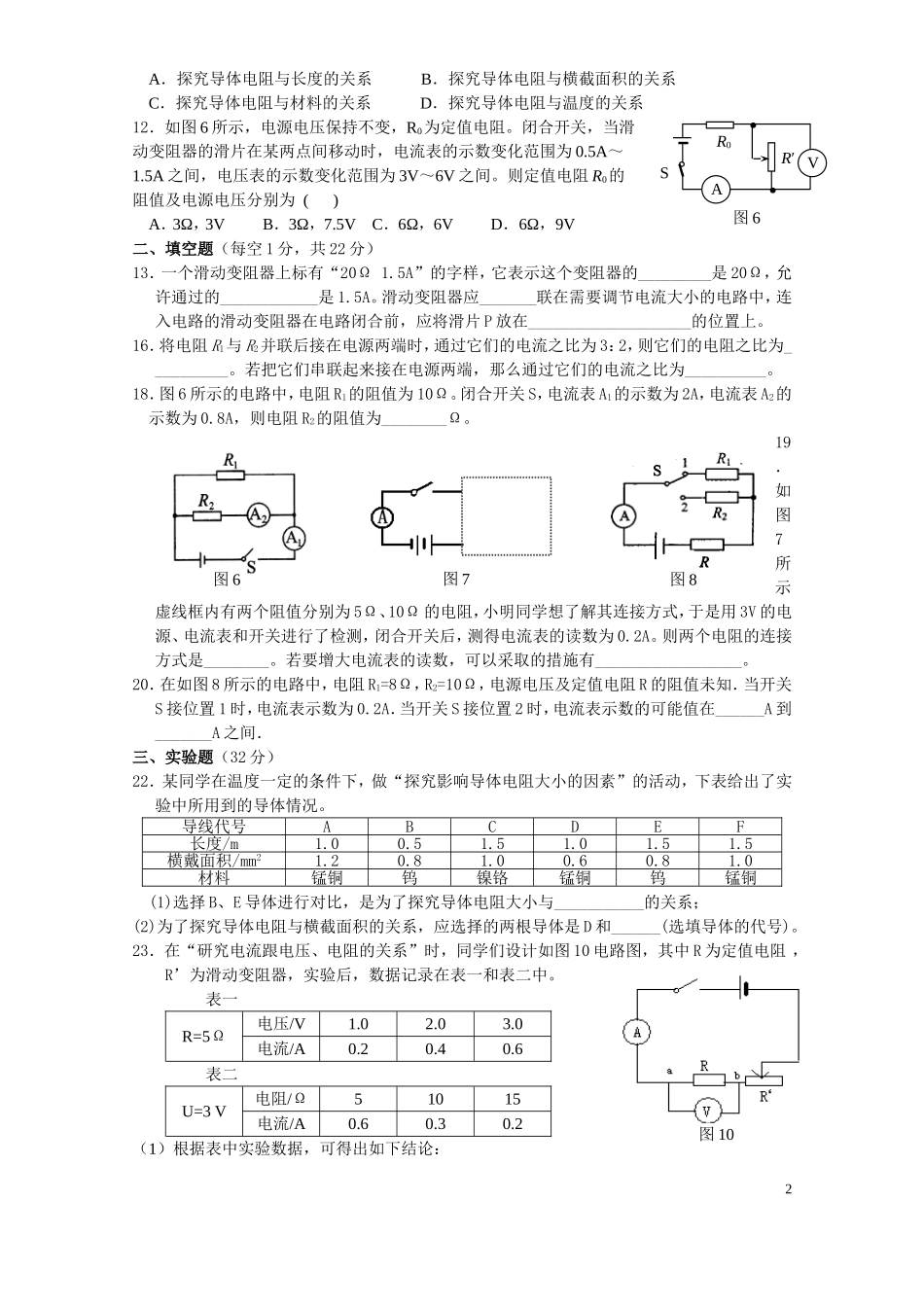

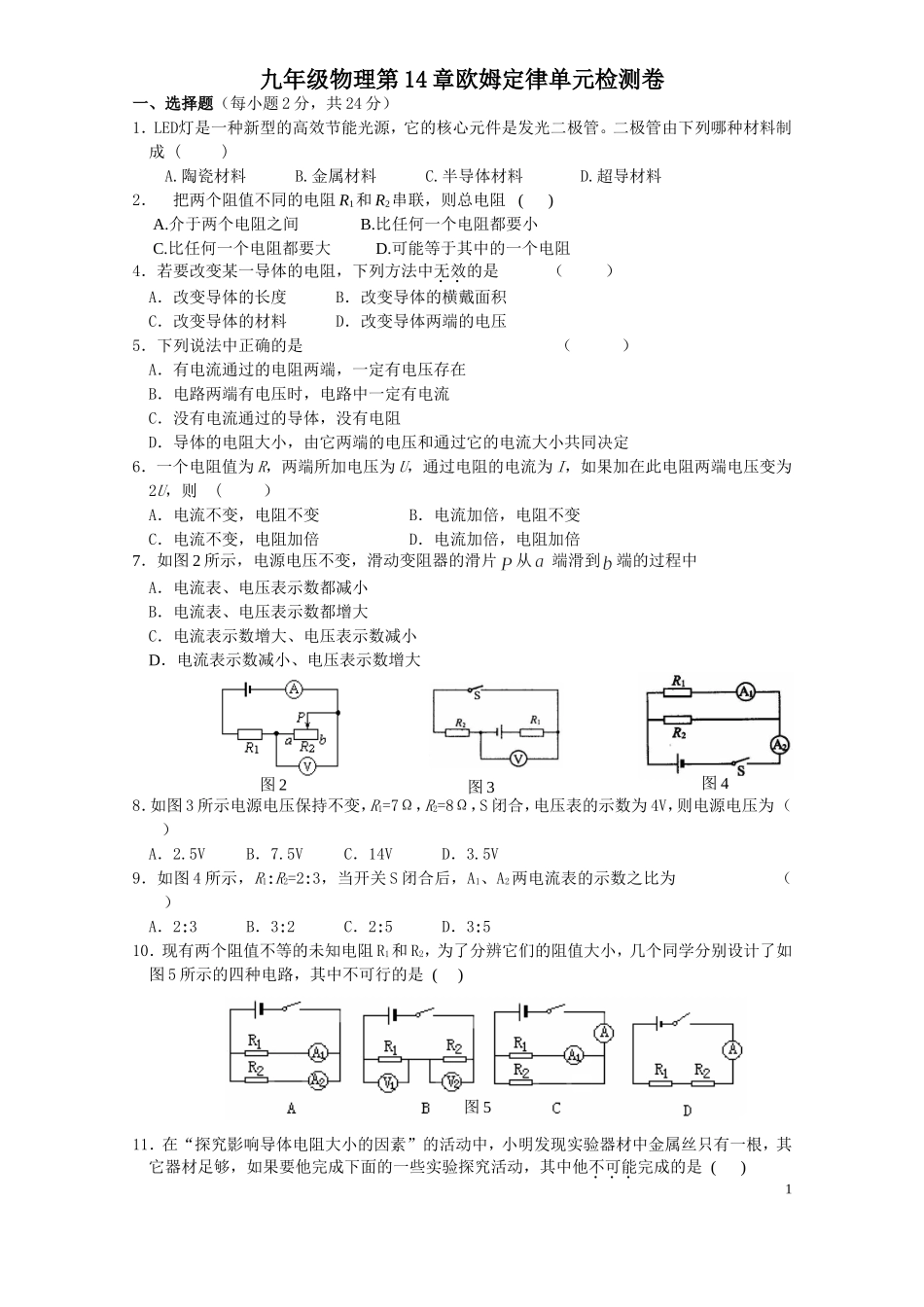

九年级物理第14章欧姆定律单元检测卷一、选择题（每小题2分，共24分）1．LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管由下列哪种材料制成()A.陶瓷材料B.金属材料C.半导体材料D.超导材料2．把两个阻值不同的电阻R1和R2串联，则总电阻()A.介于两个电阻之间B.比任何一个电阻都要小C.比任何一个电阻都要大D.可能等于其中的一个电阻4．若要改变某一导体的电阻，下列方法中无效的是（）A．改变导体的长度B．改变导体的横戴面积C．改变导体的材料D．改变导体两端的电压5．下列说法中正确的是（）A．有电流通过的电阻两端，一定有电压存在B．电路两端有电压时，电路中一定有电流C．没有电流通过的导体，没有电阻D．导体的电阻大小，由它两端的电压和通过它的电流大小共同决定6．一个电阻值为R，两端所加电压为U，通过电阻的电流为I，如果加在此电阻两端电压变为2U，则(）A．电流不变，电阻不变B．电流加倍，电阻不变C．电流不变，电阻加倍D．电流加倍，电阻加倍7．如图2所示，电源电压不变，滑动变阻器的滑片从端滑到端的过程中A．电流表、电压表示数都减小B．电流表、电压表示数都增大C．电流表示数增大、电压表示数减小D．电流表示数减小、电压表示数增大8．如图3所示电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为（）A．2.5VB．7.5VC．14VD．3.5V9．如图4所示，R1:R2=2:3，当开关S闭合后，A1、A2两电流表的示数之比为（）A．2:3B．3:2C．2:5D．3:510．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图5所示的四种电路，其中不可行的是()11．在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是()1图5图3图2图4A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系12．如图6所示，电源电压保持不变，R0为定值电阻。闭合开关，当滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为0.5A～1.5A之间，电压表的示数变化范围为3V～6V之间。则定值电阻R0的阻值及电源电压分别为()A．3Ω，3VB．3Ω，7.5VC．6Ω，6VD．6Ω，9V二、填空题（每空1分，共22分）13．一个滑动变阻器上标有“20Ω1.5A”的字样，它表示这个变阻器的_________是20Ω，允许通过的____________是1.5A。滑动变阻器应_______联在需要调节电流大小的电路中，连入电路的滑动变阻器在电路闭合前，应将滑片P放在____________________的位置上。16．将电阻R1与R2并联后接在电源两端时，通过它们的电流之比为3：2，则它们的电阻之比为__________。若把它们串联起来接在电源两端，那么通过它们的电流之比为__________。18．图6所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为________Ω。19．如图7所示虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A。则两个电阻的连接方式是________。若要增大电流表的读数，可以采取的措施有__________________。20．在如图8所示的电路中，电阻R1=8Ω，R2=10Ω，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数为0.2A．当开关S接位置2时，电流表示数的可能值在______A到_______A之间．三、实验题（32分）22．某同学在温度一定的条件下，做“探究影响导体电阻大小的因素”的活动，下表给出了实验中所用到的导体情况。(1)选择B、E导体进行对比，是为了探究导体电阻大小与___________的关系；(2)为了探究导体电阻与横截面积的关系，应选择的两根导体是D和______(选填导体的代号)。23．在“研究电流跟电压、电阻的关系”时，同学们设计如图10电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。表一R=5Ω电压/V1.02.03.0电流/A0.20.40.6表二U=3V电阻/Ω51015电流/A0.60.30.2（1）根据表中实验数据，可得出如下结论：导线代号A...
