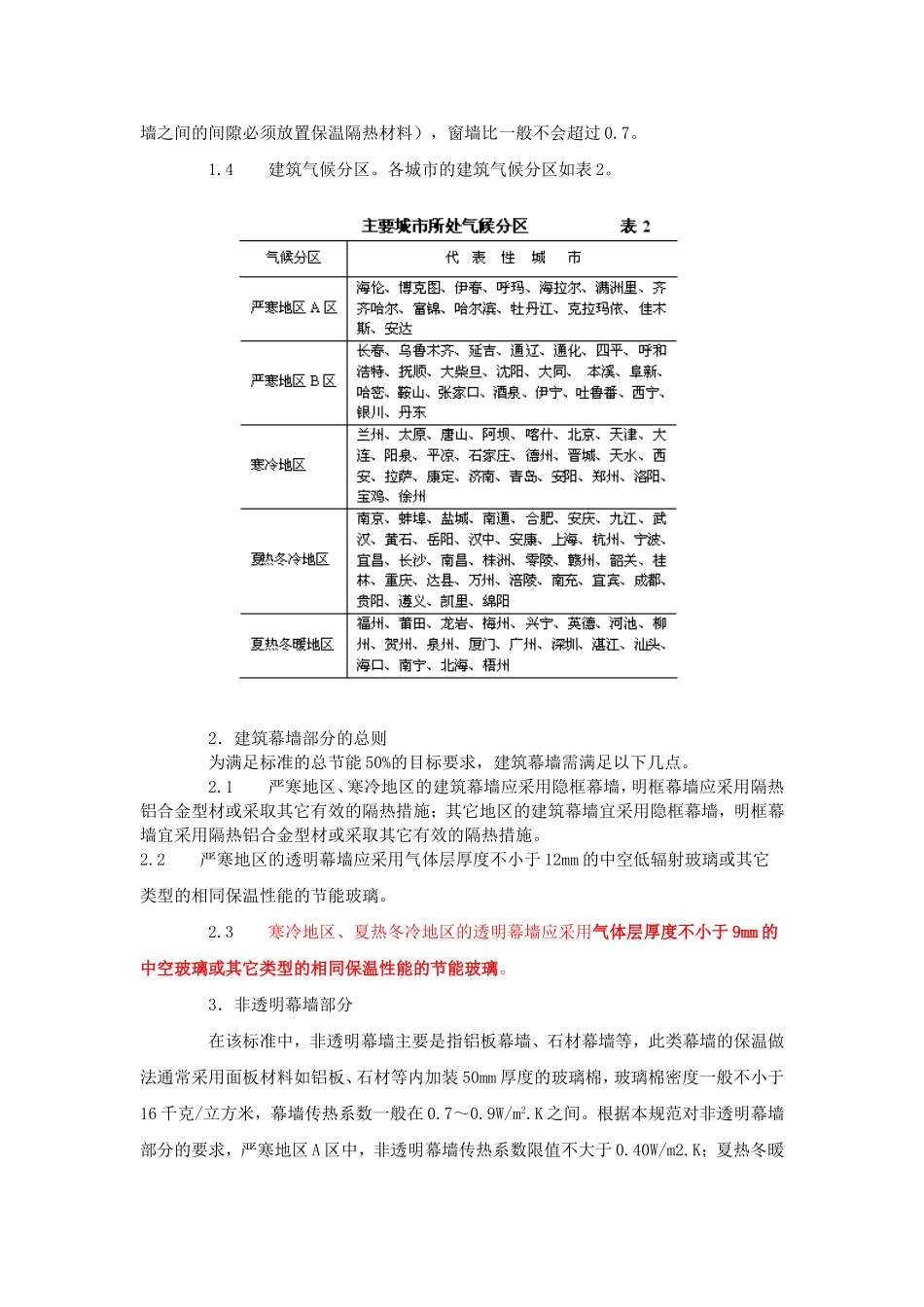

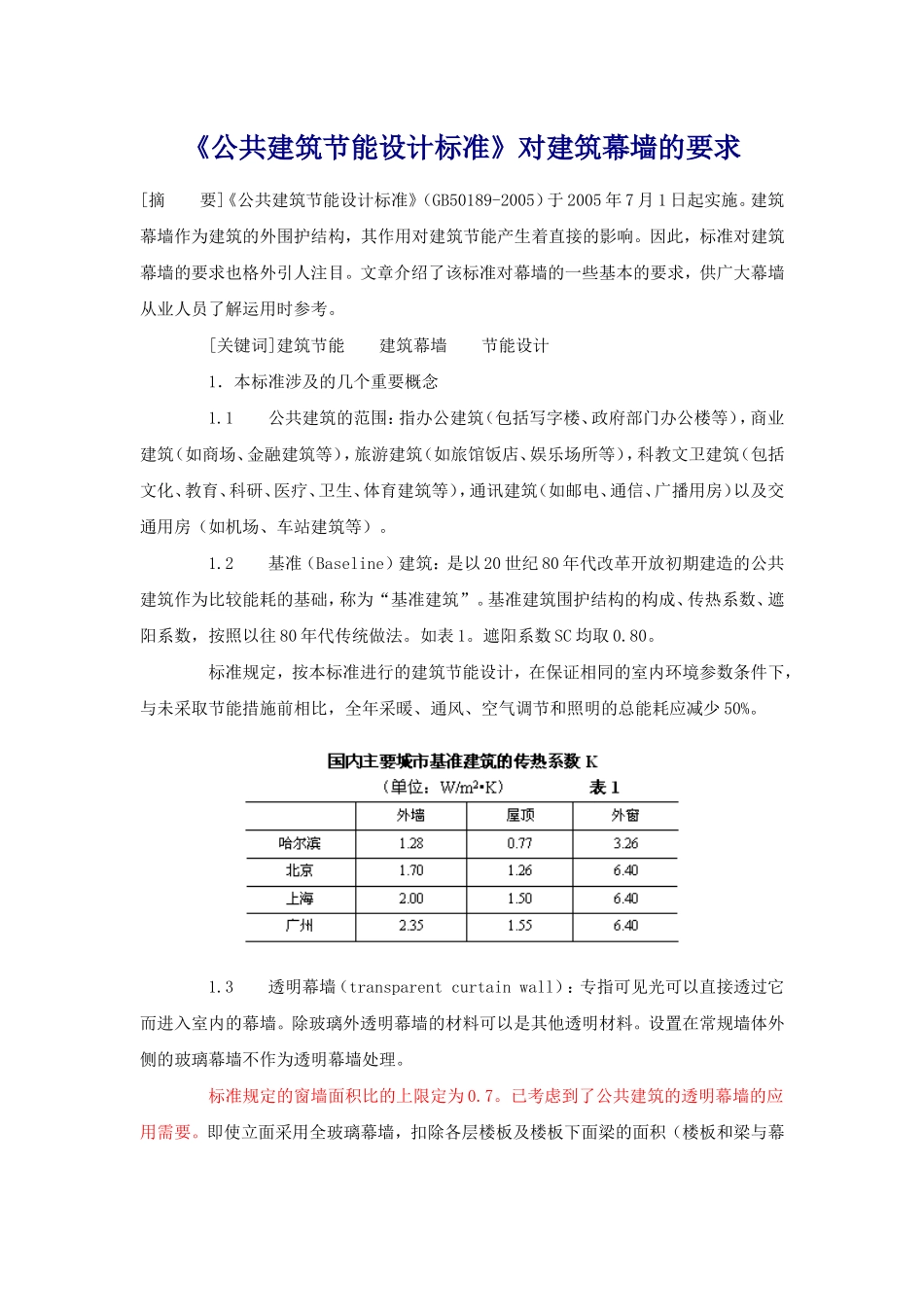

《公共建筑节能设计标准》对建筑幕墙的要求[摘要]《公共建筑节能设计标准》（GB50189-2005）于2005年7月1日起实施。建筑幕墙作为建筑的外围护结构，其作用对建筑节能产生着直接的影响。因此，标准对建筑幕墙的要求也格外引人注目。文章介绍了该标准对幕墙的一些基本的要求，供广大幕墙从业人员了解运用时参考。[关键词]建筑节能建筑幕墙节能设计1．本标准涉及的几个重要概念1.1公共建筑的范围：指办公建筑（包括写字楼、政府部门办公楼等），商业建筑（如商场、金融建筑等），旅游建筑（如旅馆饭店、娱乐场所等），科教文卫建筑（包括文化、教育、科研、医疗、卫生、体育建筑等），通讯建筑（如邮电、通信、广播用房）以及交通用房（如机场、车站建筑等）。1.2基准（Baseline）建筑：是以20世纪80年代改革开放初期建造的公共建筑作为比较能耗的基础，称为“基准建筑”。基准建筑围护结构的构成、传热系数、遮阳系数，按照以往80年代传统做法。如表1。遮阳系数SC均取0.80。标准规定，按本标准进行的建筑节能设计，在保证相同的室内环境参数条件下，与未采取节能措施前相比，全年采暖、通风、空气调节和照明的总能耗应减少50%。1.3透明幕墙（transparentcurtainwall）：专指可见光可以直接透过它而进入室内的幕墙。除玻璃外透明幕墙的材料可以是其他透明材料。设置在常规墙体外侧的玻璃幕墙不作为透明幕墙处理。标准规定的窗墙面积比的上限定为0.7。已考虑到了公共建筑的透明幕墙的应用需要。即使立面采用全玻璃幕墙，扣除各层楼板及楼板下面梁的面积（楼板和梁与幕墙之间的间隙必须放置保温隔热材料），窗墙比一般不会超过0.7。1.4建筑气候分区。各城市的建筑气候分区如表2。2．建筑幕墙部分的总则为满足标准的总节能50%的目标要求，建筑幕墙需满足以下几点。2.1严寒地区、寒冷地区的建筑幕墙应采用隐框幕墙，明框幕墙应采用隔热铝合金型材或采取其它有效的隔热措施；其它地区的建筑幕墙宜采用隐框幕墙，明框幕墙宜采用隔热铝合金型材或采取其它有效的隔热措施。2.2严寒地区的透明幕墙应采用气体层厚度不小于12mm的中空低辐射玻璃或其它类型的相同保温性能的节能玻璃。2.3寒冷地区、夏热冬冷地区的透明幕墙应采用气体层厚度不小于9mm的中空玻璃或其它类型的相同保温性能的节能玻璃。3．非透明幕墙部分在该标准中，非透明幕墙主要是指铝板幕墙、石材幕墙等，此类幕墙的保温做法通常采用面板材料如铝板、石材等内加装50mm厚度的玻璃棉，玻璃棉密度一般不小于16千克/立方米，幕墙传热系数一般在0.7～0.9W/m2.K之间。根据本规范对非透明幕墙部分的要求，严寒地区A区中，非透明幕墙传热系数限值不大于0.40W/m2.K；夏热冬暖地区中，传热系数不大于1.5W/m2.K，与前所述通常做法的非透明幕墙的传热系数有一定差距。现阶段，可通过加装不同厚度的玻璃棉（玻璃棉厚度一般为50mm、75mm、100mm）或其它有效措施满足规范要求，如加装75mm厚玻璃棉的非透明幕墙的传热系数一般为0.5～0.7W/m2.K，加装100mm厚玻璃棉的非透明幕墙的传热系数一般能达到小于0.4W/m2.K。所以，为满足本规范要求，严寒地区，非透明幕墙应加装100mm厚玻璃棉；寒冷地区应视体型系数的不同应加装不小于75mm厚玻璃棉；夏热冬冷地区和夏热冬暖地区应加装50mm厚玻璃棉。4．透明幕墙部分在该标准中，透明幕墙主要是指玻璃幕墙，此类幕墙的节能主要由玻璃的热工性能决定。目前，玻璃幕墙主要采用单层玻璃、透明中空玻璃、镀膜中空玻璃和中空低辐射玻璃。一般来说，玻璃的热工性能参数如表3，通过该表，能大概了解玻璃幕墙的热工性能。另外，关于玻璃幕墙有以下几点需要说明：1．表3中的玻璃传热系数仅为玻璃本身的计算值，不能作为玻璃幕墙的传热系数。2．玻璃幕墙的传热系数应综合考虑玻璃幕墙类型（如明框、隐框），明框的连接方式等等，如为明框幕墙，对玻璃幕墙整体的传热系数会有较大的影响。3．当采用隐框玻璃幕墙时，可近似参照玻璃的传热系数来确定玻璃幕墙的热工性能。如采用12mm厚空气层的中空低辐射玻璃的隐框幕墙，其传热系数一般在2.0W/m2•K。4．当采用中空低辐射玻璃还不能满足规范要求时，可采用在中空低辐射玻璃...
