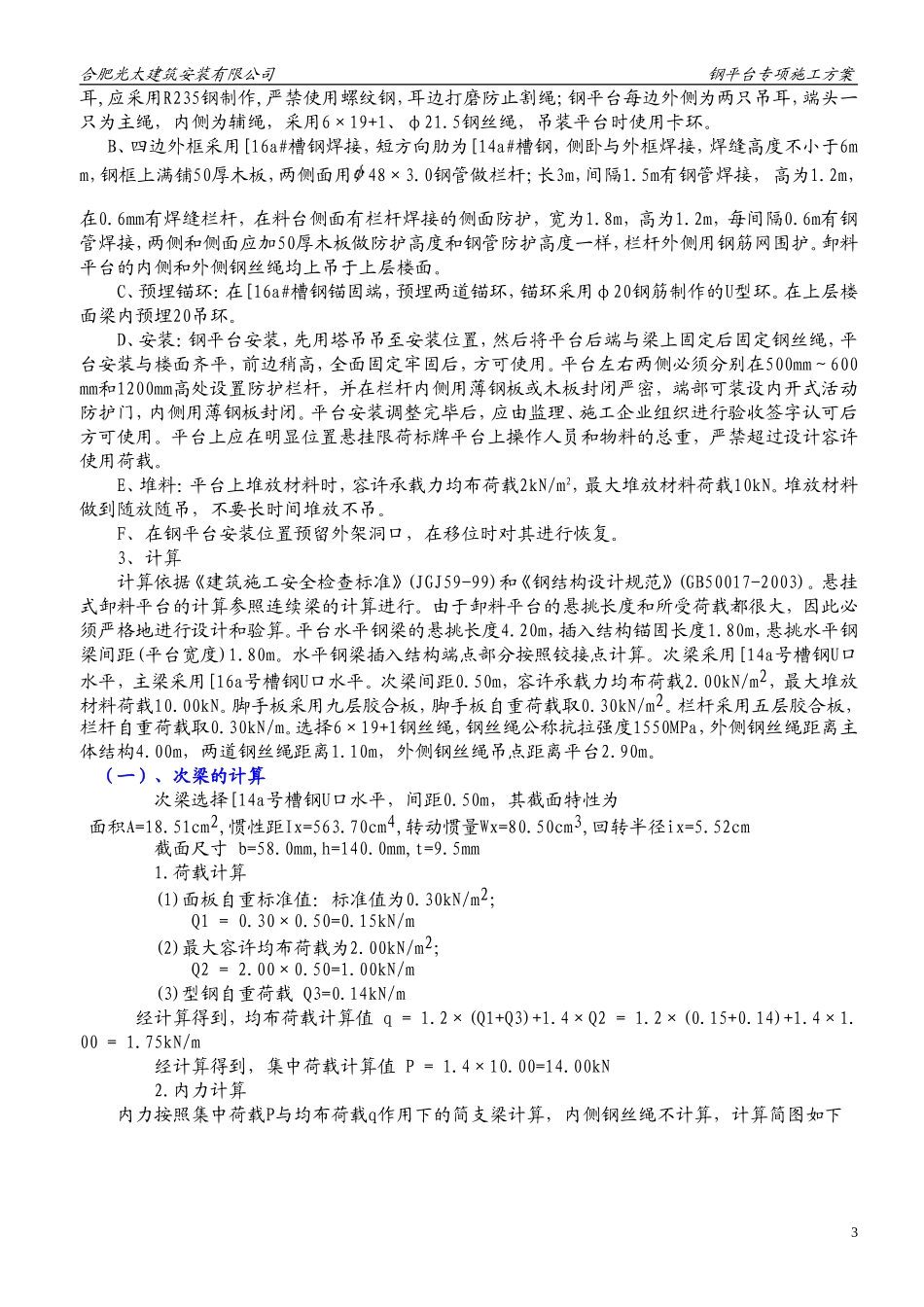

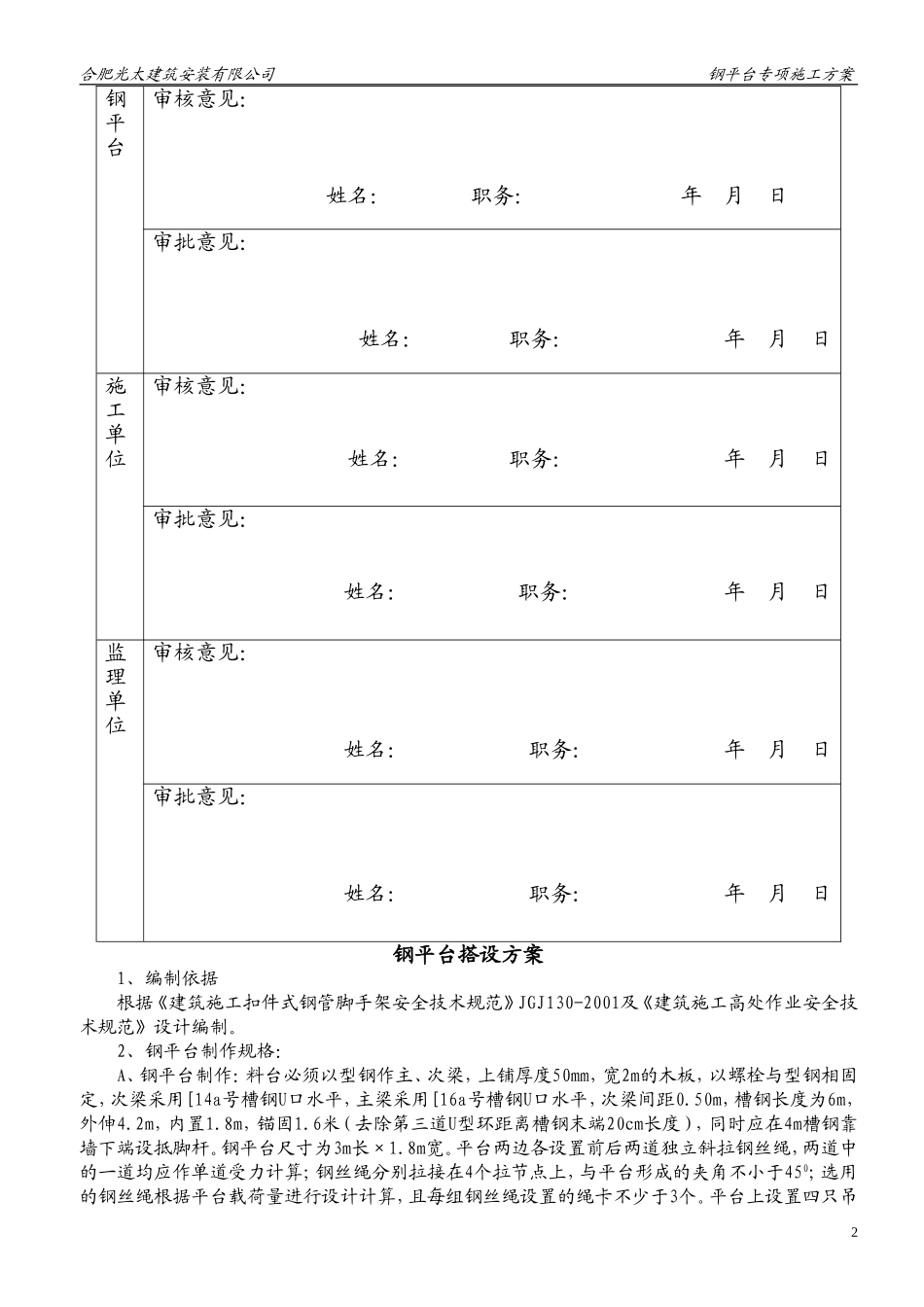

港汇广场2#、3#楼钢平台施工方案安徽脚手架有限公司二零一一年三月三十日钢平台方案会签栏工程名称港汇广场A区住宅2#、3#楼建设单位安徽优德置业发展有限公司施工单位安徽广厦建设集团监理单位参与编制人：杨莉2011年3月30日合肥光太建筑安装有限公司钢平台专项施工方案钢平台审核意见：姓名：职务：年月日审批意见：姓名：职务：年月日施工单位审核意见：姓名：职务：年月日审批意见：姓名：职务：年月日监理单位审核意见：姓名：职务：年月日审批意见：姓名：职务：年月日钢平台搭设方案1、编制依据根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001及《建筑施工高处作业安全技术规范》设计编制。2、钢平台制作规格：A、钢平台制作：料台必须以型钢作主、次梁，上铺厚度50mm，宽2m的木板，以螺栓与型钢相固定，次梁采用[14a号槽钢U口水平，主梁采用[16a号槽钢U口水平，次梁间距0.50m，槽钢长度为6m，外伸4.2m，内置1.8m，锚固1.6米（去除第三道U型环距离槽钢末端20cm长度），同时应在4m槽钢靠墙下端设抵脚杆。钢平台尺寸为3m长×1.8m宽。平台两边各设置前后两道独立斜拉钢丝绳，两道中的一道均应作单道受力计算；钢丝绳分别拉接在4个拉节点上，与平台形成的夹角不小于450；选用的钢丝绳根据平台载荷量进行设计计算，且每组钢丝绳设置的绳卡不少于3个。平台上设置四只吊2合肥光太建筑安装有限公司钢平台专项施工方案耳,应采用R235钢制作,严禁使用螺纹钢，耳边打磨防止割绳；钢平台每边外侧为两只吊耳，端头一只为主绳，内侧为辅绳，采用6×19+1、φ21.5钢丝绳，吊装平台时使用卡环。B、四边外框采用[16a#槽钢焊接，短方向肋为[14a#槽钢，侧卧与外框焊接，焊缝高度不小于6mm，钢框上满铺50厚木板，两侧面用48×3.0钢管做栏杆；长3m，间隔1.5m有钢管焊接，高为1.2m，在0.6mm有焊缝栏杆，在料台侧面有栏杆焊接的侧面防护，宽为1.8m，高为1.2m，每间隔0.6m有钢管焊接，两侧和侧面应加50厚木板做防护高度和钢管防护高度一样，栏杆外侧用钢筋网围护。卸料平台的内侧和外侧钢丝绳均上吊于上层楼面。C、预埋锚环：在[16a#槽钢锚固端，预埋两道锚环，锚环采用φ20钢筋制作的U型环。在上层楼面梁内预埋20吊环。D、安装：钢平台安装，先用塔吊吊至安装位置，然后将平台后端与梁上固定后固定钢丝绳，平台安装与楼面齐平，前边稍高，全面固定牢固后，方可使用。平台左右两侧必须分别在500mm～600mm和1200mm高处设置防护栏杆，并在栏杆内侧用薄钢板或木板封闭严密，端部可装设内开式活动防护门，内侧用薄钢板封闭。平台安装调整完毕后，应由监理、施工企业组织进行验收签字认可后方可使用。平台上应在明显位置悬挂限荷标牌平台上操作人员和物料的总重，严禁超过设计容许使用荷载。E、堆料：平台上堆放材料时，容许承载力均布荷载2kN/m2，最大堆放材料荷载10kN。堆放材料做到随放随吊，不要长时间堆放不吊。F、在钢平台安装位置预留外架洞口，在移位时对其进行恢复。3、计算计算依据《建筑施工安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003)。悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。平台水平钢梁的悬挑长度4.20m，插入结构锚固长度1.80m，悬挑水平钢梁间距(平台宽度)1.80m。水平钢梁插入结构端点部分按照铰接点计算。次梁采用[14a号槽钢U口水平，主梁采用[16a号槽钢U口水平。次梁间距0.50m，容许承载力均布荷载2.00kN/m2，最大堆放材料荷载10.00kN。脚手板采用九层胶合板，脚手板自重荷载取0.30kN/m2。栏杆采用五层胶合板，栏杆自重荷载取0.30kN/m。选择6×19+1钢丝绳，钢丝绳公称抗拉强度1550MPa，外侧钢丝绳距离主体结构4.00m，两道钢丝绳距离1.10m，外侧钢丝绳吊点距离平台2.90m。（一）、次梁的计算次梁选择[14a号槽钢U口水平，间距0.50m，其截面特性为面积A=18.51cm2,惯性距Ix=563.70cm4,转动惯量Wx=80.50cm3,回转半径ix=5.52cm截面尺寸b=58.0mm,h=140.0mm,t=9.5mm1.荷载计算(1)面板自重标准值：标准值为0.30kN/m2；Q1=0.30×0.50=0.15kN/m(2)最大容许均布荷载为2.00kN/m2；Q2=2.00×0.5...
