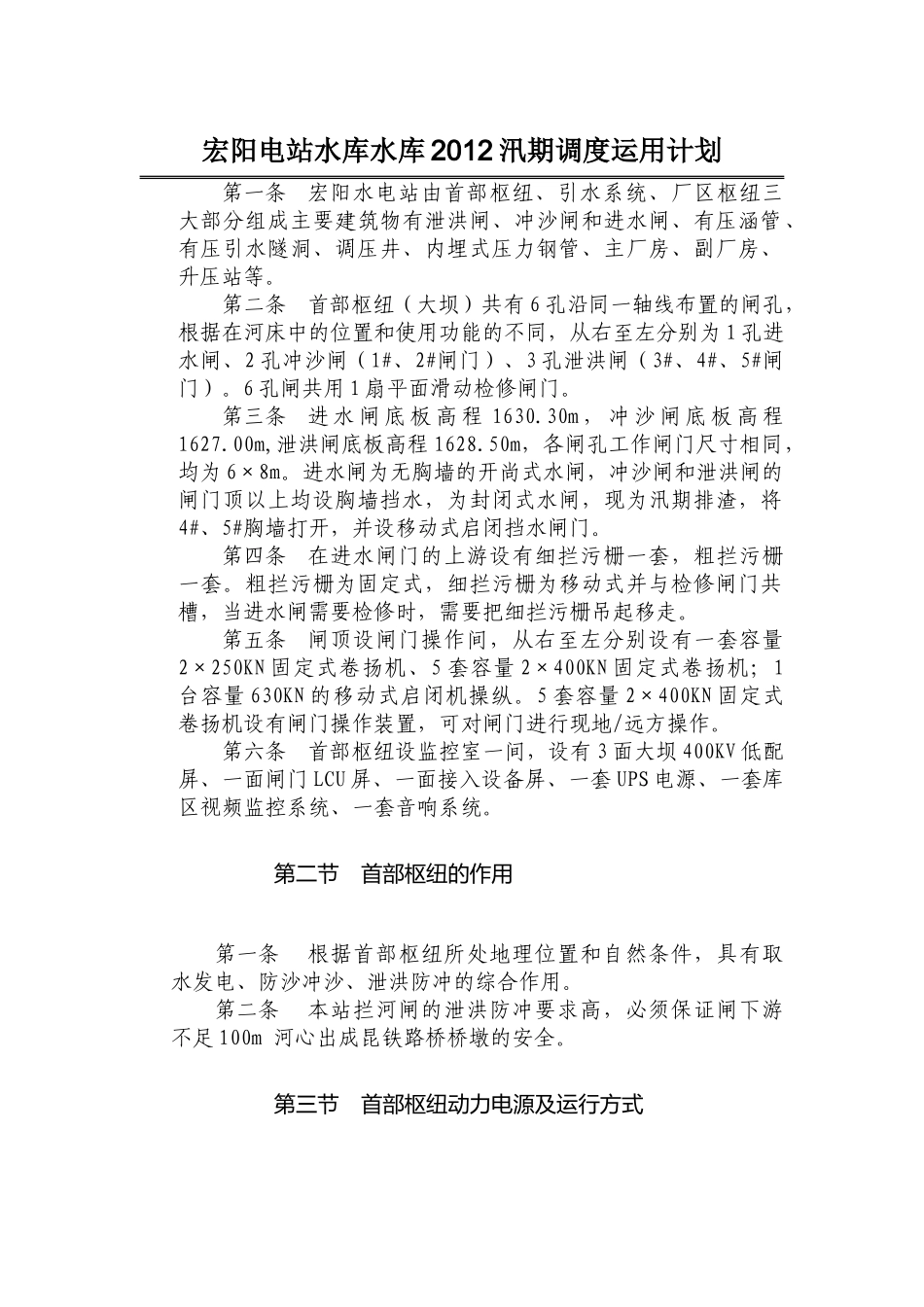

宏阳电站水库水库2012汛期调度运用计划第一条宏阳水电站由首部枢纽、引水系统、厂区枢纽三大部分组成主要建筑物有泄洪闸、冲沙闸和进水闸、有压涵管、有压引水隧洞、调压井、内埋式压力钢管、主厂房、副厂房、升压站等。第二条首部枢纽（大坝）共有6孔沿同一轴线布置的闸孔，根据在河床中的位置和使用功能的不同，从右至左分别为1孔进水闸、2孔冲沙闸（1#、2#闸门）、3孔泄洪闸（3#、4#、5#闸门）。6孔闸共用1扇平面滑动检修闸门。第三条进水闸底板高程1630.30m，冲沙闸底板高程1627.00m,泄洪闸底板高程1628.50m，各闸孔工作闸门尺寸相同，均为6×8m。进水闸为无胸墙的开尚式水闸，冲沙闸和泄洪闸的闸门顶以上均设胸墙挡水，为封闭式水闸，现为汛期排渣，将4#、5#胸墙打开，并设移动式启闭挡水闸门。第四条在进水闸门的上游设有细拦污栅一套，粗拦污栅一套。粗拦污栅为固定式，细拦污栅为移动式并与检修闸门共槽，当进水闸需要检修时，需要把细拦污栅吊起移走。第五条闸顶设闸门操作间，从右至左分别设有一套容量2×250KN固定式卷扬机、5套容量2×400KN固定式卷扬机；1台容量630KN的移动式启闭机操纵。5套容量2×400KN固定式卷扬机设有闸门操作装置，可对闸门进行现地/远方操作。第六条首部枢纽设监控室一间，设有3面大坝400KV低配屏、一面闸门LCU屏、一面接入设备屏、一套UPS电源、一套库区视频监控系统、一套音响系统。第二节首部枢纽的作用第一条根据首部枢纽所处地理位置和自然条件，具有取水发电、防沙冲沙、泄洪防冲的综合作用。第二条本站拦河闸的泄洪防冲要求高，必须保证闸下游不足100m河心出成昆铁路桥桥墩的安全。第三节首部枢纽动力电源及运行方式第一条大坝用电电源从1#、2#发电机出口10KV母线上引接，经一台坝区隔离变GB采用10KV输电线路引至大坝用变压器3CB，大坝另设有一台160KVA坝区用变压器4CB，并从响水河电站引接一回10KV输电线路至大坝作为大坝备用电源；并在大坝装设两台75KW柴油发电机；3CB、4CB低压侧装设备自投装置。第二条正常运行时3CB引用1#、2#发电机出口10KV母线电源分别供各自AC220/380V的负荷，当3CB失电时，4CB低压侧开关由备自投装置控制自动合闸，备用电源自动投入。当3CB电源恢复时，4CB低压侧开关自动断开，并自动投入3CB低压侧开关。第三条当3CB、4CB全部失电时，可手动启动柴油发电机，直接向大坝供电。第四节首部枢纽运行要求第一条根据首部枢纽的综合作用，其运行的总原则应是：在保证泄洪防冲安全的根本前提下，努力解决好防沙冲沙问题，以期获得较大的发电效益。第二条水库正常蓄水位1637.93m，对应总库容98万m3，泄洪警界水位1638.00m，死水位1634.57m，对应死库容27万m3，调节库容71万m3，具有日调节能力。第三条本站为径流式电站，枯水期（12月-次年4月），水库来沙量较少，天然来水量也较小，水库维持正常蓄水位1637.93m，进行日调节发电。汛期（5月-10月）一般不进行日调节，为保证泄洪防冲沙安全，也为减少水库淤积和电站的安全运行，水库设置汛期运行水位1636.00m；当天然来水量大于300m3/s时，5孔闸门全部开启泄洪。电站停机拉沙。第四条闸址以上流域面积829.7Km2,多年平均流量24.6m3/s，大坝下游消能设施是按照5孔闸门全部敞开，在保证自由泄流条件下，按20年一遇洪水（Q=544m3/s）设计，采用500年一遇洪水（Q=928m3/s）进行校核。第五条闸门操作的总原则限制泄流单宽流量、保证对称泄流。三孔泄洪闸必须对称开启，开1孔时为中孔（4#）开启，开2孔时为两边孔（3#、5#）同时开启，开3孔时3孔同步开启。第六条日常运行要求1、每小时记录一次水库水位及闸门开度，闸门操作后及时在记录本上进行记录，随时与厂房运行值班人员联系。2、每周启动一次柴油发电机组，对蓄电池进行充电，以保证柴油发电机组能随时启动。3、每班对水工建筑及机电设备进行巡视，如变形、位移、裂缝、机电设备的电源、油位、油质、制动等，发现异常应及时汇报。4、做好闸首的安全保卫工作，按班巡视红外线、视频监控系统运行正常，当红外线系统报警时，应进行全面检查。第七条闸门操作具体规定1、在运行状态下，进水闸门应全部开启，不得投入机械锁定装置...
