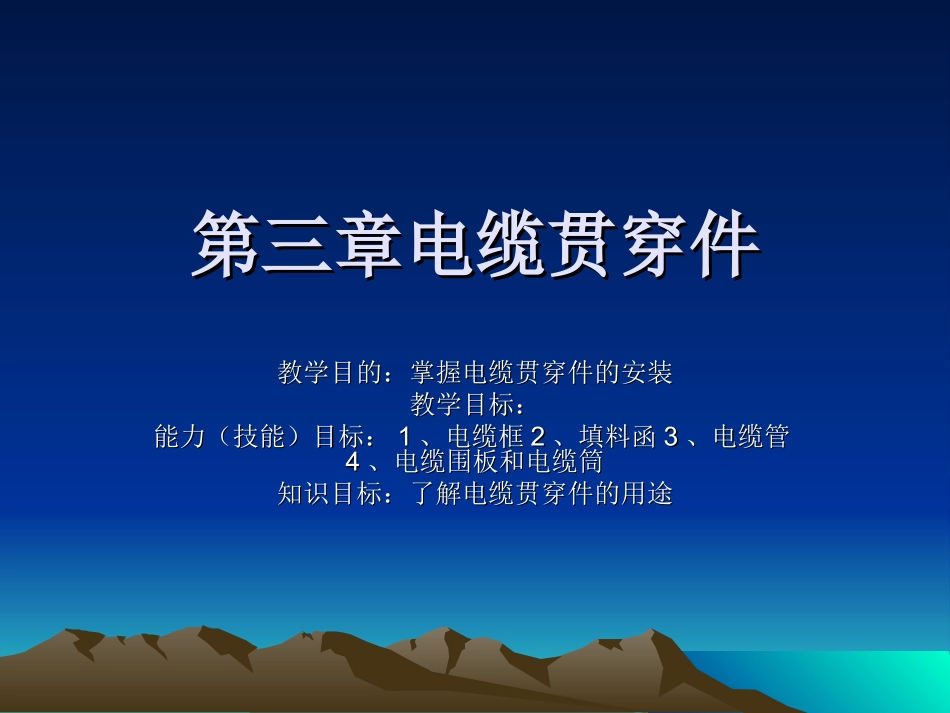

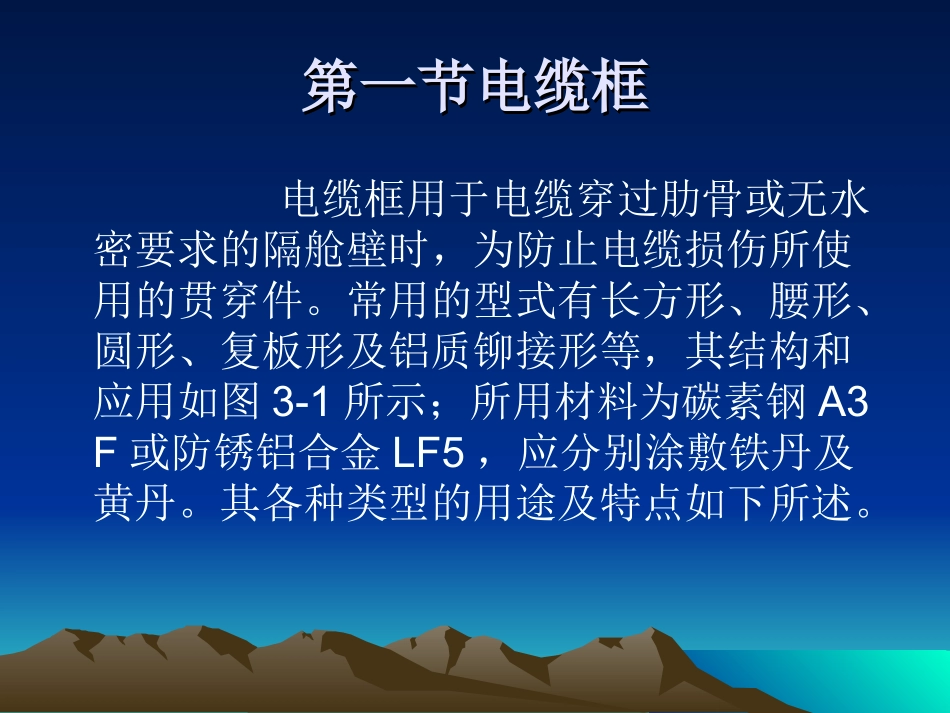

第三章电缆贯穿件第三章电缆贯穿件教学目的：掌握电缆贯穿件的安装教学目的：掌握电缆贯穿件的安装教学目标：教学目标：能力（技能）目标：能力（技能）目标：11、电缆框、电缆框22、填料函、填料函33、电缆管、电缆管44、电缆围板和电缆筒、电缆围板和电缆筒知识目标：了解电缆贯穿件的用途知识目标：了解电缆贯穿件的用途第一节电缆框第一节电缆框电缆框用于电缆穿过肋骨或无水密要求的隔舱壁时，为防止电缆损伤所使用的贯穿件

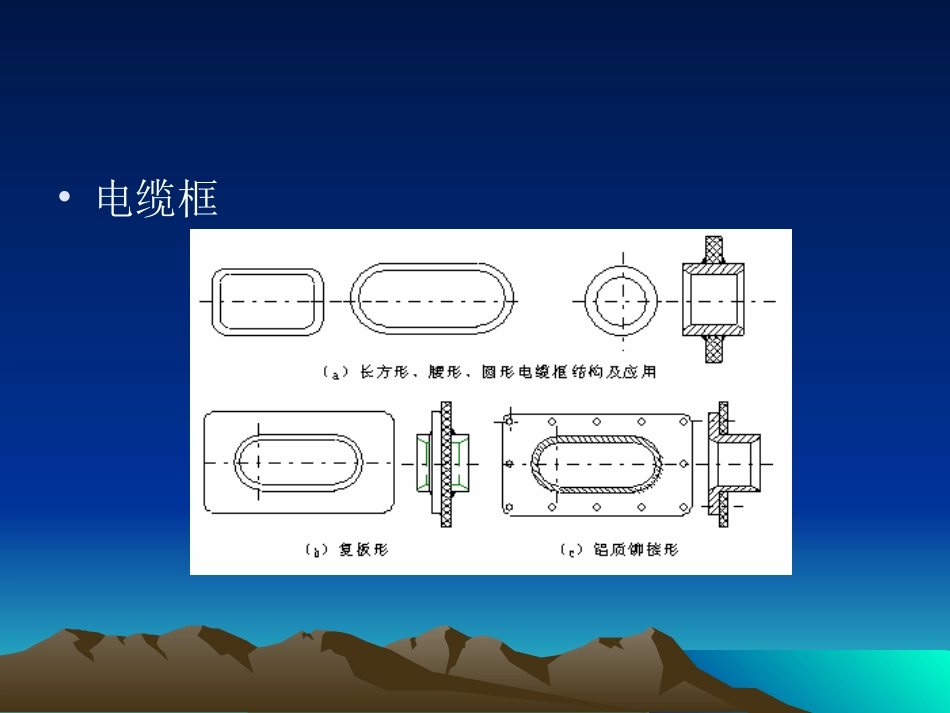

常用的型式有长方形、腰形、圆形、复板形及铝质铆接形等，其结构和应用如图3-1所示；所用材料为碳素钢A3F或防锈铝合金LF5，应分别涂敷铁丹及黄丹
其各种类型的用途及特点如下所述
•电缆框（1）长方形电缆框：制作方便，应用较为广泛
（2）腰形电缆框：开孔处应力小，应用较为广泛
（3）圆形电缆框：开孔处应力小，用于单根电缆穿过船体构件
（4）复板形电缆框：船体构件开孔影响强度时采用
（5）铝质铆接形电缆框：用于铝质船体构件上
第二节填料函第二节填料函1．单填料函单填料函是单根电缆穿过水（气）密隔舱壁或甲板时所使用的贯穿件，其防水（气）性能较好，使用时焊接夹紧到船体舱壁上
填料函帽及填料函座组成
其结构如图3-2（a）所示
2．管式填料函管式填料函紧固在电缆管上，适用于单根电缆穿过水（气）密舱壁或甲板，并对电缆防护有一定要求的场合
其结构如图3-2(b)所示
•填料函第三节电缆管第三节电缆管•防水电缆管如图3-3(a)所示，与填料函配合，可以用于对水（气）密有要求场合；而非防水电缆管如图3-3(b)所示，适用于电缆穿越密封及有防爆要求的容舱等
其材料一般为镀锌钢管
第四节电缆围板和电缆筒第四节电缆围板和电缆筒电缆围板和电缆筒适于成束电缆穿过水密甲板时的密封，由钢板制成
1．电缆围板电缆围板使用时焊接到船体甲板或隔舱壁上，要与电缆框配合起来使用，并且在电缆完成敷设后加入填料进行密封
