烟气在线连续监测技术要求VIP免费

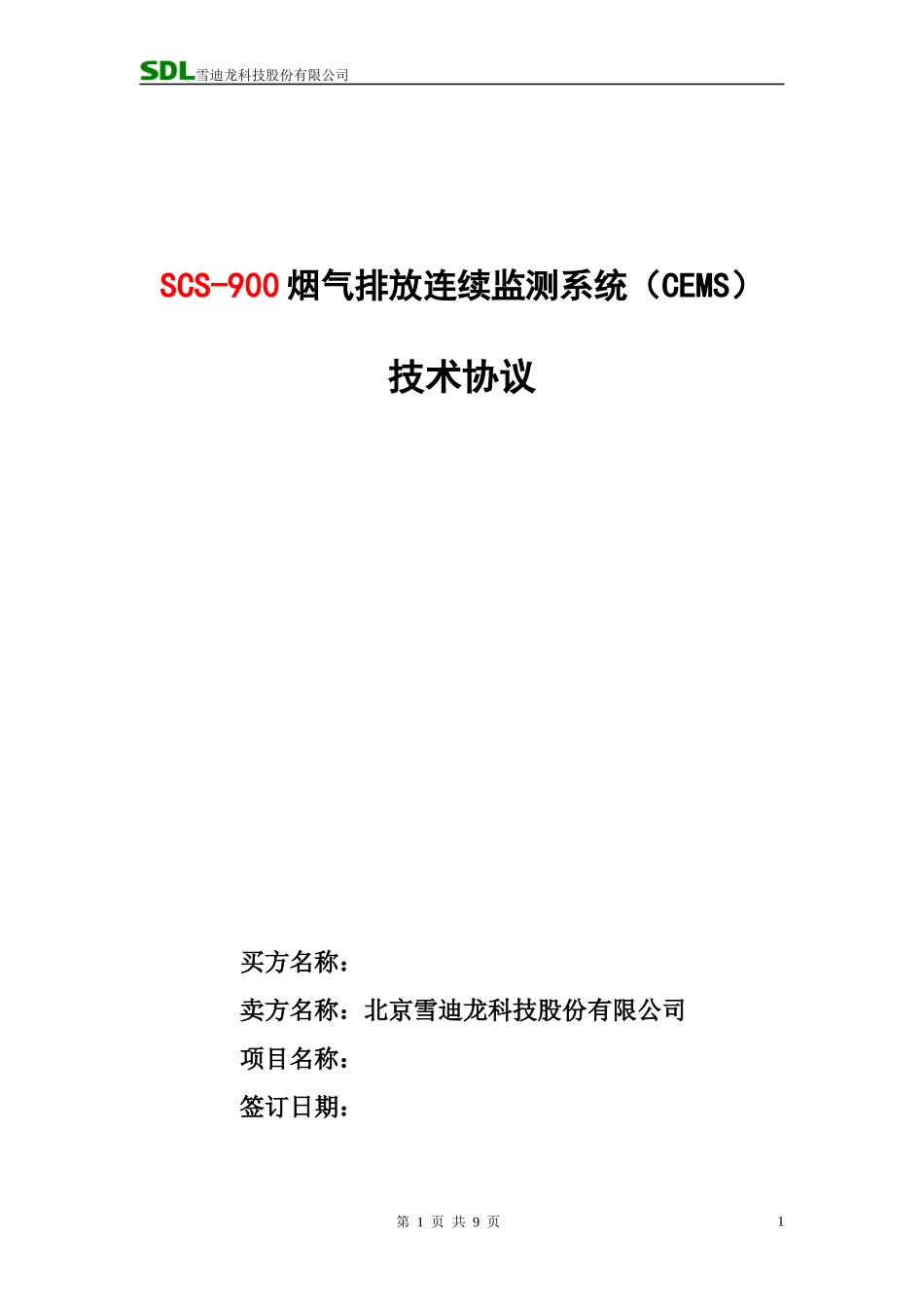

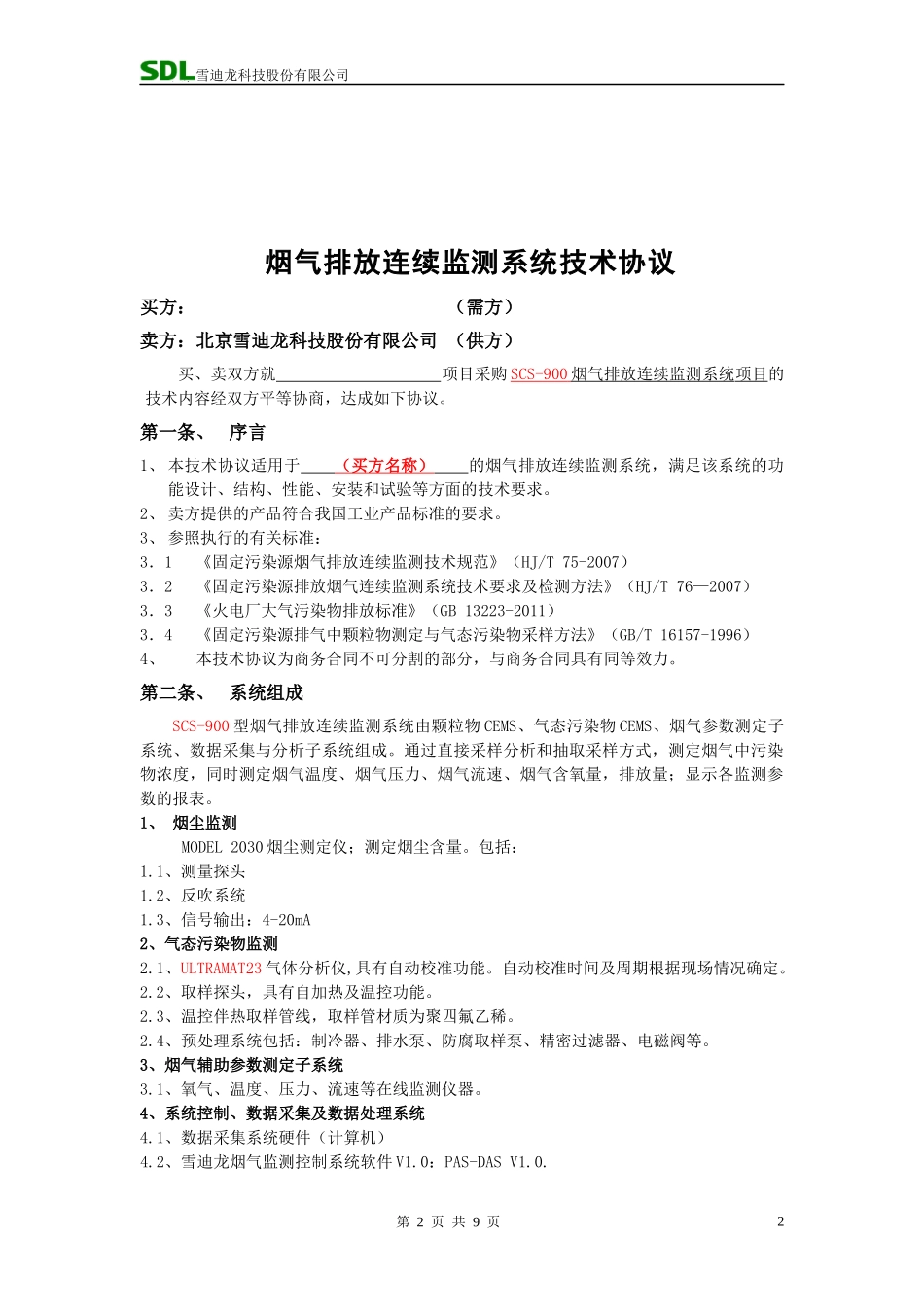

北京雪迪龙科技股份有限公司SCS-900烟气排放连续监测系统（CEMS）技术协议买方名称：卖方名称：北京雪迪龙科技股份有限公司项目名称：签订日期：第1页共9页1北京雪迪龙科技股份有限公司烟气排放连续监测系统技术协议买方：（需方）卖方：北京雪迪龙科技股份有限公司（供方）买、卖双方就项目采购SCS-900烟气排放连续监测系统项目的技术内容经双方平等协商，达成如下协议。第一条、序言1、本技术协议适用于（买方名称）的烟气排放连续监测系统，满足该系统的功能设计、结构、性能、安装和试验等方面的技术要求。2、卖方提供的产品符合我国工业产品标准的要求。3、参照执行的有关标准：3．1《固定污染源烟气排放连续监测技术规范》（HJ/T75-2007）3．2《固定污染源排放烟气连续监测系统技术要求及检测方法》（HJ/T76—2007）3．3《火电厂大气污染物排放标准》（GB13223-2011）3．4《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T16157-1996）4、本技术协议为商务合同不可分割的部分，与商务合同具有同等效力。第二条、系统组成SCS-900型烟气排放连续监测系统由颗粒物CEMS、气态污染物CEMS、烟气参数测定子系统、数据采集与分析子系统组成。通过直接采样分析和抽取采样方式，测定烟气中污染物浓度，同时测定烟气温度、烟气压力、烟气流速、烟气含氧量，排放量；显示各监测参数的报表。1、烟尘监测MODEL2030烟尘测定仪；测定烟尘含量。包括：1.1、测量探头1.2、反吹系统1.3、信号输出：4-20mA2、气态污染物监测2.1、ULTRAMAT23气体分析仪,具有自动校准功能。自动校准时间及周期根据现场情况确定。2.2、取样探头，具有自加热及温控功能。2.3、温控伴热取样管线，取样管材质为聚四氟乙稀。2.4、预处理系统包括：制冷器、排水泵、防腐取样泵、精密过滤器、电磁阀等。3、烟气辅助参数测定子系统3.1、氧气、温度、压力、流速等在线监测仪器。4、系统控制、数据采集及数据处理系统4.1、数据采集系统硬件（计算机）4.2、雪迪龙烟气监测控制系统软件V1.0：PAS-DASV1.0.第2页共9页2北京雪迪龙科技股份有限公司第三条、卖方提供产品的技术要求及服务1、采样系统采用完全抽取法，所有采样管线及接头满足该工程的防腐要求。1.1、采样探头专用电伴热式取样探头（安装在烟道上），含取样和吹扫单元，加热温度控制在140-160℃，镍钛合金过滤器过滤精度为5μm，将烟道中绝大部分尘埃挡在过滤器之外。1.2、采样管线加热取样线是连接探头和预处理系统的连线，采用电伴热形式，中间样气管采用F8聚四氟乙烯耐腐蚀软管，另含一根F6聚四氟乙烯耐腐蚀软管作为探头校准管。采样管内温度控制在140-160℃，使得烟气中水含量以蒸气状态存在，防止水结露与SO2生成酸，并有温度报警装置。2、SCS-900型烟气排放连续监测系统（CEMS）技术指标：(以下根据买方要求测量的数据值提供设备技术指标)2．1颗粒物测试仪：测量范围：0-500mg/m3；精确度(%)：≤±2%2．2SO2/NO/O2分析仪：测量范围：0-500-2500ppm（O2：0-5-25%）；精确度(%)：≤±1%2．3烟气温度监测仪：测量范围：0-300℃；精密度：≤±1%2.4烟气流速测试仪：测量范围：0～40m/s；精密度：≤±2.5%2.5压力监测仪：测量范围：-10+10KPa；精密度：≤±1%第四条、质量保证和检验1、出厂测试：在装箱前，卖方出厂前完成CEM系统的全部检验，调试。确保CEM系统是合格的。2、启动测试：设备安装完毕，经卖方技术人员初步调试以后，进入启动运行期，进行启动调整和数据标定；买方应确保启动期间的合理运行工况及仪表供电；3、性能测试：卖方保证CEM系统的性能满足行业标准，验收按国家火电厂验收标准进行。第五条、供货范围1、提供1份完整的操作/维护手册，包括启动、运行、校正、日常调整和关闭的所有阶段。2、提供在烟道或烟囱上安装设备的要求或示意，包括采样孔的数量、尺寸和位置及硬件定位的安装示意图等。3、烟道或烟囱开孔尺寸图、仪表间布置示意图在合同签订并且买方提供完善的现场工况后，一周内交付买方。4、卖方提供的合同规定设备清单：（以下为单套配置，共一套）序号设备名称规格型号单位数量生产厂家1采样探头（包括控制器）SD200套1SDL2采样...
