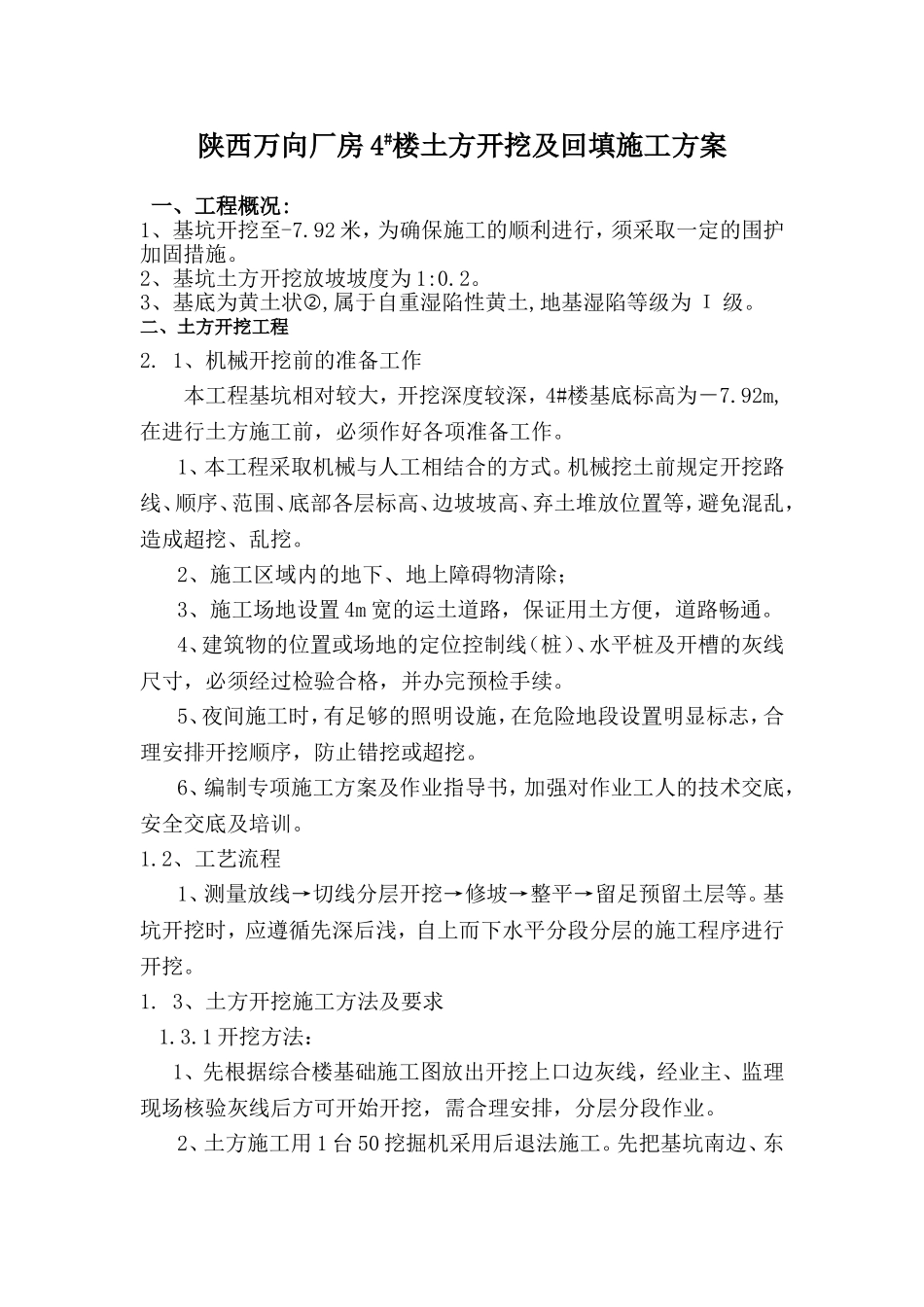

陕西万向厂房4#楼土方开挖及回填施工方案一、工程概况:1、基坑开挖至-7.92米，为确保施工的顺利进行，须采取一定的围护加固措施。2、基坑土方开挖放坡坡度为1:0.2。3、基底为黄土状,属于自重湿陷性黄土,地基湿陷等级为Ι级。二、土方开挖工程2.1、机械开挖前的准备工作本工程基坑相对较大，开挖深度较深，4#楼基底标高为－7.92m,在进行土方施工前，必须作好各项准备工作。1、本工程采取机械与人工相结合的方式。机械挖土前规定开挖路线、顺序、范围、底部各层标高、边坡坡高、弃土堆放位置等，避免混乱，造成超挖、乱挖。2、施工区域内的地下、地上障碍物清除；3、施工场地设置4m宽的运土道路，保证用土方便，道路畅通。4、建筑物的位置或场地的定位控制线（桩）、水平桩及开槽的灰线尺寸，必须经过检验合格，并办完预检手续。5、夜间施工时，有足够的照明设施，在危险地段设置明显标志，合理安排开挖顺序，防止错挖或超挖。6、编制专项施工方案及作业指导书，加强对作业工人的技术交底，安全交底及培训。1.2、工艺流程1、测量放线→切线分层开挖→修坡→整平→留足预留土层等。基坑开挖时，应遵循先深后浅，自上而下水平分段分层的施工程序进行开挖。1.3、土方开挖施工方法及要求1.3.1开挖方法：1、先根据综合楼基础施工图放出开挖上口边灰线，经业主、监理现场核验灰线后方可开始开挖，需合理安排，分层分段作业。2、土方施工用1台50挖掘机采用后退法施工。先把基坑南边、东边和北边为挖到位的土按设计图纸挖到位,之后在基坑的东边边开挖一条33m长的施工坡道,坡度每米提高16cm成形。接下来开始护坡施工,等护坡完成后再从基坑的南边开始第二层的土方开挖。本工程基坑采用机械挖土，按先深后浅，自上而下水平分段分层的施工程序进行开挖。先将1段开挖至-7.92m,预留900m3土在2段作业面上,其余的砂土运至场地堆放,紧接着开挖2段,利用其土回填1段灰土地基,回填时分层留槎500mm,每层灰土厚度不超过250mm,将2段剩余的土方转到1段,然后回填2段,在开挖回填期间人工铲车配合挖机施工。在接近设计坑底标高或边坡边界时应预留200~300mm厚的土层，用人工开挖和修整，边挖边修坡，以保证不扰动土和标高符合设计要求。遇标高超深时，不得用松土回填，应用砂、碎石或低强度等级混凝土填压（夯）实到设计标高；当地基局部存在软弱土层，不符合设计要求时，应与勘察、设计、建设部门共同提出方案进行处理。3、土方开挖时，在机械挖土过程中，配有经验丰富的施工人员现场指挥，及配以一定的人工挖土。4、挖至基坑底时，会同建设单位、监理单位、质量检查站和设计人员进行验槽。1.3.2施工要求1、开挖现场要有专人指挥，测量人员及时补撒灰线，以保证开挖位置准确。2、自制坡度尺随时控制并保证边坡的准确。3、修坡人员密切配合司机及时修坡，保证基坑边界平整美观。4、基坑四周及时搭设红白相间的安全护栏。夜间施工时，应有足够的照明设施：在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。5、清底人员及时将多余的土方清倒在挖掘机工作半径内，及时运走，并且测量人员在槽底跟班作业，及时校对槽地标高。6、挖土接近槽底时，要有一人专门负责指挥挖掘机，防止超挖。挖槽上口及下口时，注意白灰控制线。三、土钉墙施工组织设计基坑分两段开挖。上段按放坡坡度1:0.2比例放坡开挖，并进行土钉墙施工。待上段土钉墙施工完成后继续开挖下段土体，（详见附图）1、土钉墙面设置土钉,土钉采用φ18螺纹钢。土钉长度西面、北面为2.25m,东面、南面为3.0m,间距2.0m,梅花状布置,与水平夹角为11.5度。施工可根据现场实际情况作适当位置调整。土钉孔内压力灌注纯水泥浆，水灰比为1:2。2、喷射混凝土钢筋网喷射混凝土标号C20,厚度80mm(分两次成形)，内配φ4@100钢筋网,钢筋网搭接不少于200mm,钢筋网与土钉土层、面可采用φ6钢筋固定。3、各工序施工方法及技术要求：1)挖土：采用机械挖土，分层开挖。深度、坡度须严格控制，坡面须平整，不得超挖，欠挖量不大于100mm。2)修坡：采用人工修坡，随时检查坡面的坡度。3)土钉成孔：采用锚杆钻机成孔(孔直径80mm)。4)土钉制作安装：采用φ18螺纹钢制作...
