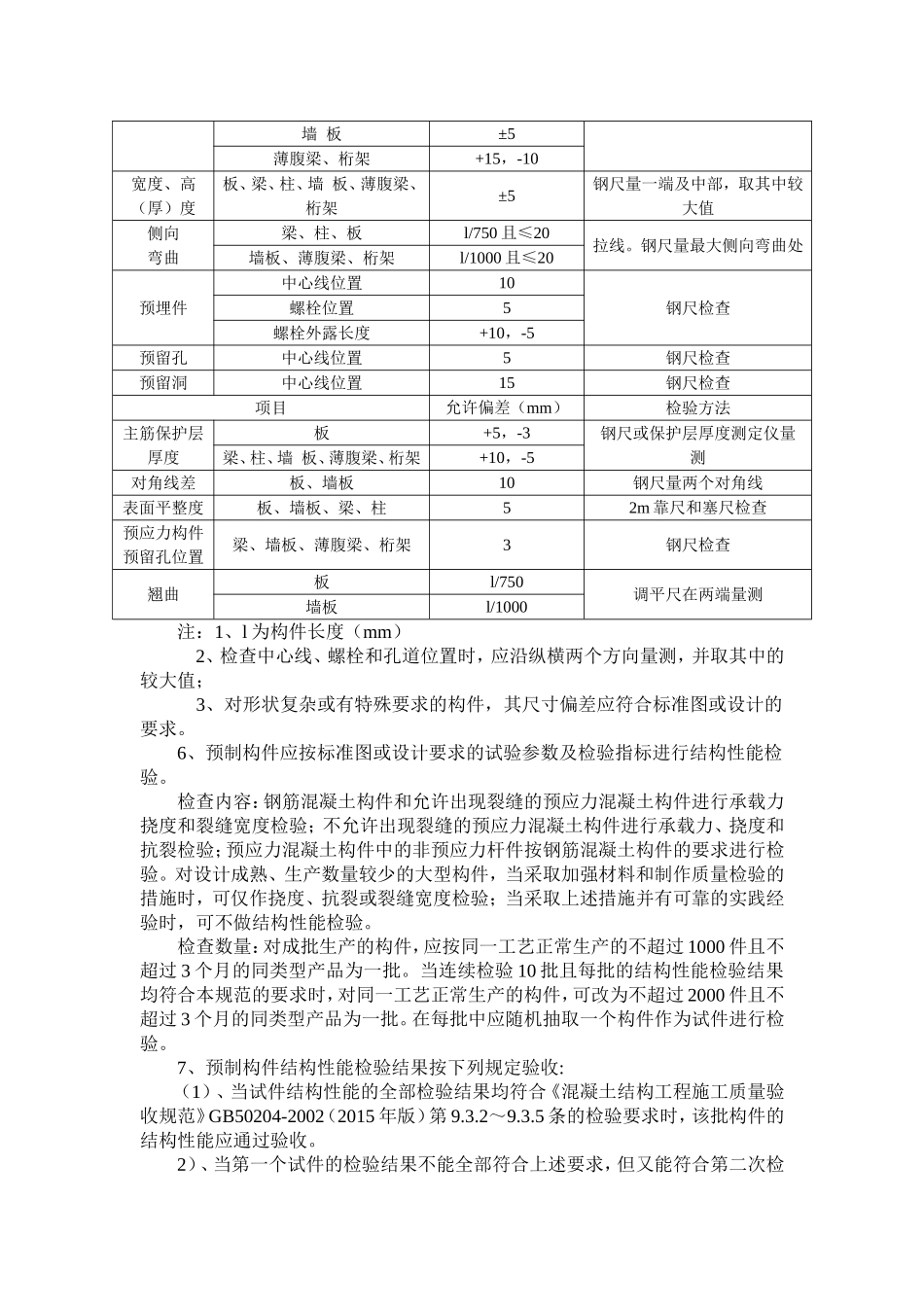

第八节单层及多层装配式工业厂房单层工业厂房主要特征是以屋面板、天窗架、屋架、吊车梁、柱、杯形基础形成的排架承重结构，柱子承重是核心。排架的强度与稳定性是决定厂房寿命的重要因素。单层工业厂房由下列部分组成：屋盖结构（包括屋面板、天窗架、屋架等）、吊车梁、柱子、基础（一般由杯形基础和基础梁组成）、支撑（包括屋架水平垂直支撑天窗架支撑、柱间支撑）、围护结构（主要是指外墙，还有与外墙连在一起的抗风柱及外墙的圈梁）。多层装配式结构，按其装配程度和方式不同，分为全装配式框架（简称装配式框架）和半装配式框架（又称装配整体式框架）两种体系。前者柱、梁、楼板、屋面板均由装配式构件组成，柱是框架结构中的主要构件。多层装配式框架结构体系，在化工、石油、石化工业厂房建筑中得到了较广泛的应用。半装配式框架结构体系，多用于民用高层建筑中。本节主要介绍装配式框架体系施工。一、有关强制性条文在《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）中涉及强制性条文为：9.1.1预制构件应进行结构性能检验，结构性能检验不合格的预制构件不得用于混凝土结构。二、施工技术要点单层及多层装配式工业厂房的主要工序包括基础施工、构件制作、运输、吊装等。（一）基础施工参见第二章（二）预制构件进场验收预制构件的制作的质量监督应侧重于质量控制资料的核查及成品的抽查。1、预制构件应在明显的部位标明生产单位、构件型号、生产日期和质量验收标志。构件上的预埋件、插筋和预留孔洞的的规格、位置和数量应符合标准图或设计要求。2、预制构件的外观质量不应有严重缺陷，对已出现的严重缺陷，应按技术处理方案进行处理，并重新检查验收。3、预制构件不应有影响结构性能和安装、使用功能的尺寸偏差，对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应按技术处理方案进行处理并重新检查验收。4、预制构件的外观质量不宜有一般缺陷，对已出现的一般缺陷，应按技术处理方案进行处理，并重新检查验收。5、预制构件的尺寸偏差应符合表9.2.5的规定。表9.2.5预制构件尺寸的允许偏差及检验方法项目允许偏差（mm）检验方法长度板、梁+10，-5钢尺检查柱+5，-10墙板±5薄腹梁、桁架+15，-10宽度、高（厚）度板、梁、柱、墙板、薄腹梁、桁架±5钢尺量一端及中部，取其中较大值侧向弯曲梁、柱、板l/750且≤20拉线。钢尺量最大侧向弯曲处墙板、薄腹梁、桁架l/1000且≤20预埋件中心线位置10钢尺检查螺栓位置5螺栓外露长度+10，-5预留孔中心线位置5钢尺检查预留洞中心线位置15钢尺检查项目允许偏差（mm）检验方法主筋保护层厚度板+5，-3钢尺或保护层厚度测定仪量测梁、柱、墙板、薄腹梁、桁架+10，-5对角线差板、墙板10钢尺量两个对角线表面平整度板、墙板、梁、柱52m靠尺和塞尺检查预应力构件预留孔位置梁、墙板、薄腹梁、桁架3钢尺检查翘曲板l/750调平尺在两端量测墙板l/1000注：1、l为构件长度（mm）2、检查中心线、螺栓和孔道位置时，应沿纵横两个方向量测，并取其中的较大值；3、对形状复杂或有特殊要求的构件，其尺寸偏差应符合标准图或设计的要求。6、预制构件应按标准图或设计要求的试验参数及检验指标进行结构性能检验。检查内容：钢筋混凝土构件和允许出现裂缝的预应力混凝土构件进行承载力挠度和裂缝宽度检验；不允许出现裂缝的预应力混凝土构件进行承载力、挠度和抗裂检验；预应力混凝土构件中的非预应力杆件按钢筋混凝土构件的要求进行检验。对设计成熟、生产数量较少的大型构件，当采取加强材料和制作质量检验的措施时，可仅作挠度、抗裂或裂缝宽度检验；当采取上述措施并有可靠的实践经验时，可不做结构性能检验。检查数量：对成批生产的构件，应按同一工艺正常生产的不超过1000件且不超过3个月的同类型产品为一批。当连续检验10批且每批的结构性能检验结果均符合本规范的要求时，对同一工艺正常生产的构件，可改为不超过2000件且不超过3个月的同类型产品为一批。在每批中应随机抽取一个构件作为试件进行检验。7、预制构件结构性能检验结果按下列规定验收:（1）、当试件结构性能的全部检验结果均符合《混凝土结构工程施工质量验收规...
