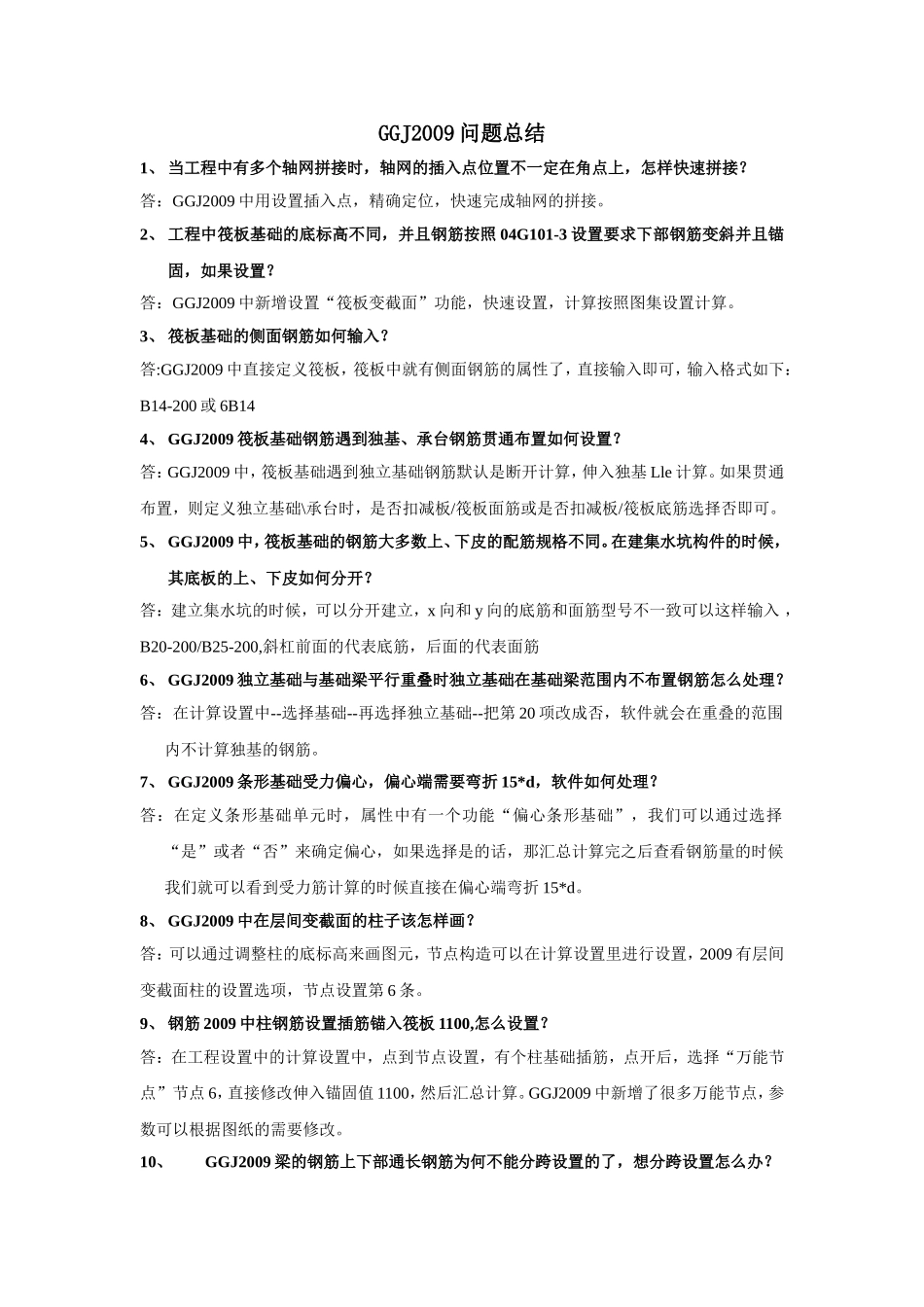

GGJ2009问题总结1、当工程中有多个轴网拼接时，轴网的插入点位置不一定在角点上，怎样快速拼接？答：GGJ2009中用设置插入点，精确定位，快速完成轴网的拼接。2、工程中筏板基础的底标高不同，并且钢筋按照04G101-3设置要求下部钢筋变斜并且锚固，如果设置？答：GGJ2009中新增设置“筏板变截面”功能，快速设置，计算按照图集设置计算。3、筏板基础的侧面钢筋如何输入？答:GGJ2009中直接定义筏板，筏板中就有侧面钢筋的属性了，直接输入即可，输入格式如下：B14-200或6B144、GGJ2009筏板基础钢筋遇到独基、承台钢筋贯通布置如何设置？答：GGJ2009中，筏板基础遇到独立基础钢筋默认是断开计算，伸入独基Lle计算。如果贯通布置，则定义独立基础\承台时，是否扣减板/筏板面筋或是否扣减板/筏板底筋选择否即可。5、GGJ2009中，筏板基础的钢筋大多数上、下皮的配筋规格不同。在建集水坑构件的时候，其底板的上、下皮如何分开？答：建立集水坑的时候，可以分开建立，x向和y向的底筋和面筋型号不一致可以这样输入，B20-200/B25-200,斜杠前面的代表底筋，后面的代表面筋6、GGJ2009独立基础与基础梁平行重叠时独立基础在基础梁范围内不布置钢筋怎么处理？答：在计算设置中--选择基础--再选择独立基础--把第20项改成否，软件就会在重叠的范围内不计算独基的钢筋。7、GGJ2009条形基础受力偏心，偏心端需要弯折15*d，软件如何处理？答：在定义条形基础单元时，属性中有一个功能“偏心条形基础”，我们可以通过选择“是”或者“否”来确定偏心，如果选择是的话，那汇总计算完之后查看钢筋量的时候我们就可以看到受力筋计算的时候直接在偏心端弯折15*d。8、GGJ2009中在层间变截面的柱子该怎样画？答：可以通过调整柱的底标高来画图元，节点构造可以在计算设置里进行设置，2009有层间变截面柱的设置选项，节点设置第6条。9、钢筋2009中柱钢筋设置插筋锚入筏板1100,怎么设置？答：在工程设置中的计算设置中，点到节点设置，有个柱基础插筋，点开后，选择“万能节点”节点6，直接修改伸入锚固值1100，然后汇总计算。GGJ2009中新增了很多万能节点，参数可以根据图纸的需要修改。10、GGJ2009梁的钢筋上下部通长钢筋为何不能分跨设置的了，想分跨设置怎么办？答：通长钢筋只在集中标注设置，反映到原位标注的通长筋位置；其他位置不同的钢筋直接对应图纸输入到原位标注的左支座钢筋、跨中钢筋、右支座钢筋、下部钢筋位置即可。11、图纸上梁的下部钢筋都是每跨进行原位标注的,但在实际施工中工程的做法是连通,针对这种情况在GGJ2009软件要如何设置才能计算准确呢答：在梁计算设置里面第26条可以设置三种情况1)、遇支座断开2)、钢筋连续长度大于钢筋搭接定尺长度时就近支座断开3)、遇支座连续通过可以根据实际进行选择12、GGJ2009中梁跨内变截面如何设置？答：建立构件，绘制在图上修改截面尺寸，然后合并13、在提取梁跨时，想非框架梁遇非框架梁也默认为支座如何设置？答：GGJ2009中，在计算设置，非框架梁中第26条，选择为“是”即可14、在2009里梁腰筋是侧面通长筋，侧面原位标注筋是什么意思？答：侧面通长筋是集中标注的内容，侧面原位标注，顾名思义，就是图纸中的原位标注。这是与10。0的不同之处，2009版本实现了与图纸的完全接合，你只要原样输入就可以了。15、GGJ2009中如何快速布置相同名称板内的钢筋?答：首先定义绘制好一块板的钢筋，然后用“应用到同名称板”功能快速布置。16、板上已布钢筋，板扩大钢筋怎样延伸？答：在GGJ2009中，板扩大了，受力钢筋可以选中右键“偏移”也同时扩大，可以选择整体偏移也可选择单边偏移17、分布筋所跨的板厚度不同，厚板一侧的分布筋为a8-200，薄板一侧分布筋为a6-200，如何画上去？答：在GGJ2009中，板计算设置分布钢筋配置里可以设置板厚所对应分布钢筋的型号修改即可。18、钢筋软件中，我们如何处理板的放射钢筋？只能用单构件么？答:建议，选中板，点“编辑钢筋”在下面直接输入，这样的好处就是合并钢筋时直接合并到板里，比较方便。如果放到单构件里输入也可以，提醒合并时别忘记了。19、GGJ2009中如何在构件列表显示构件的属性？如负筋的钢筋信息或...
