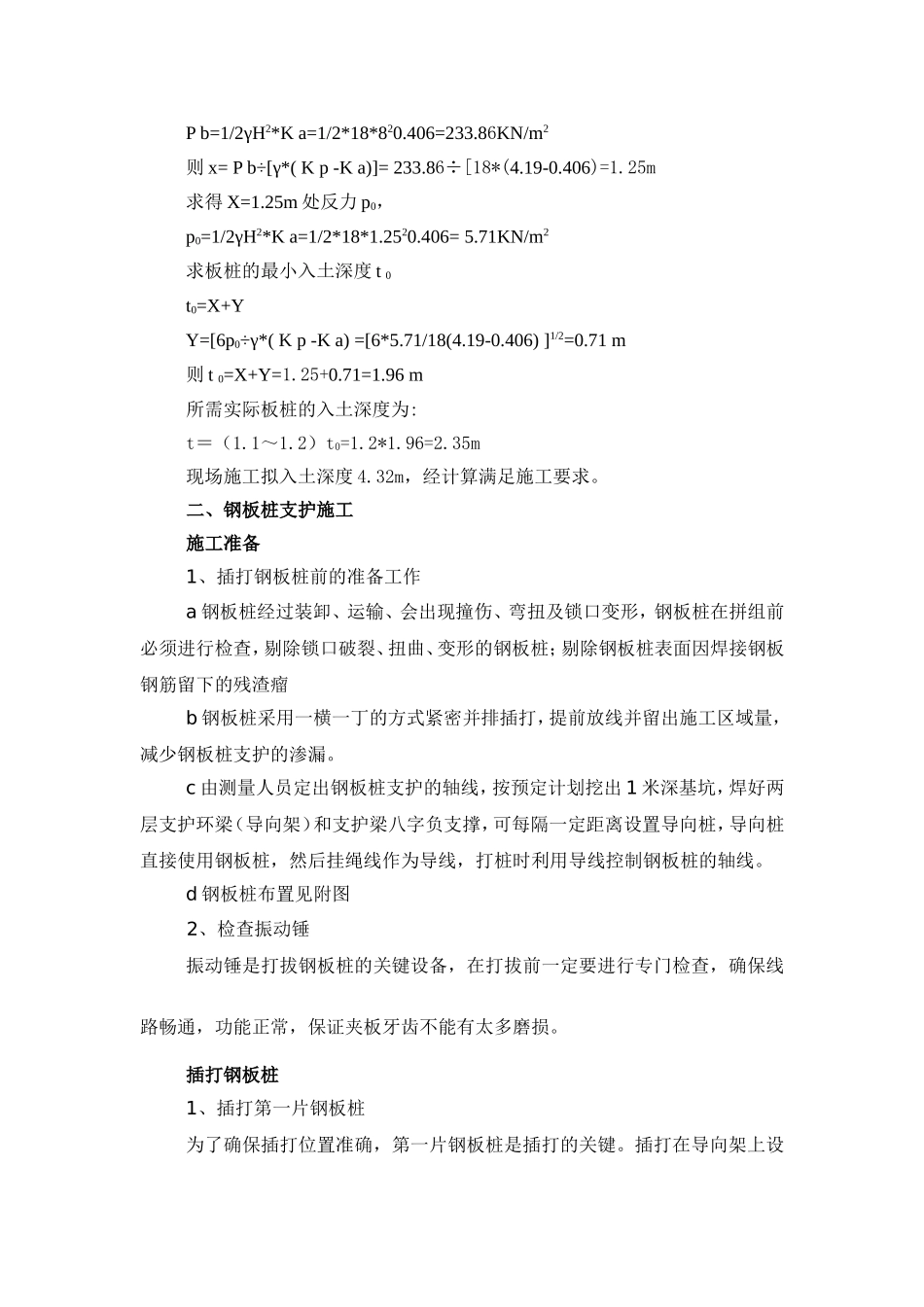

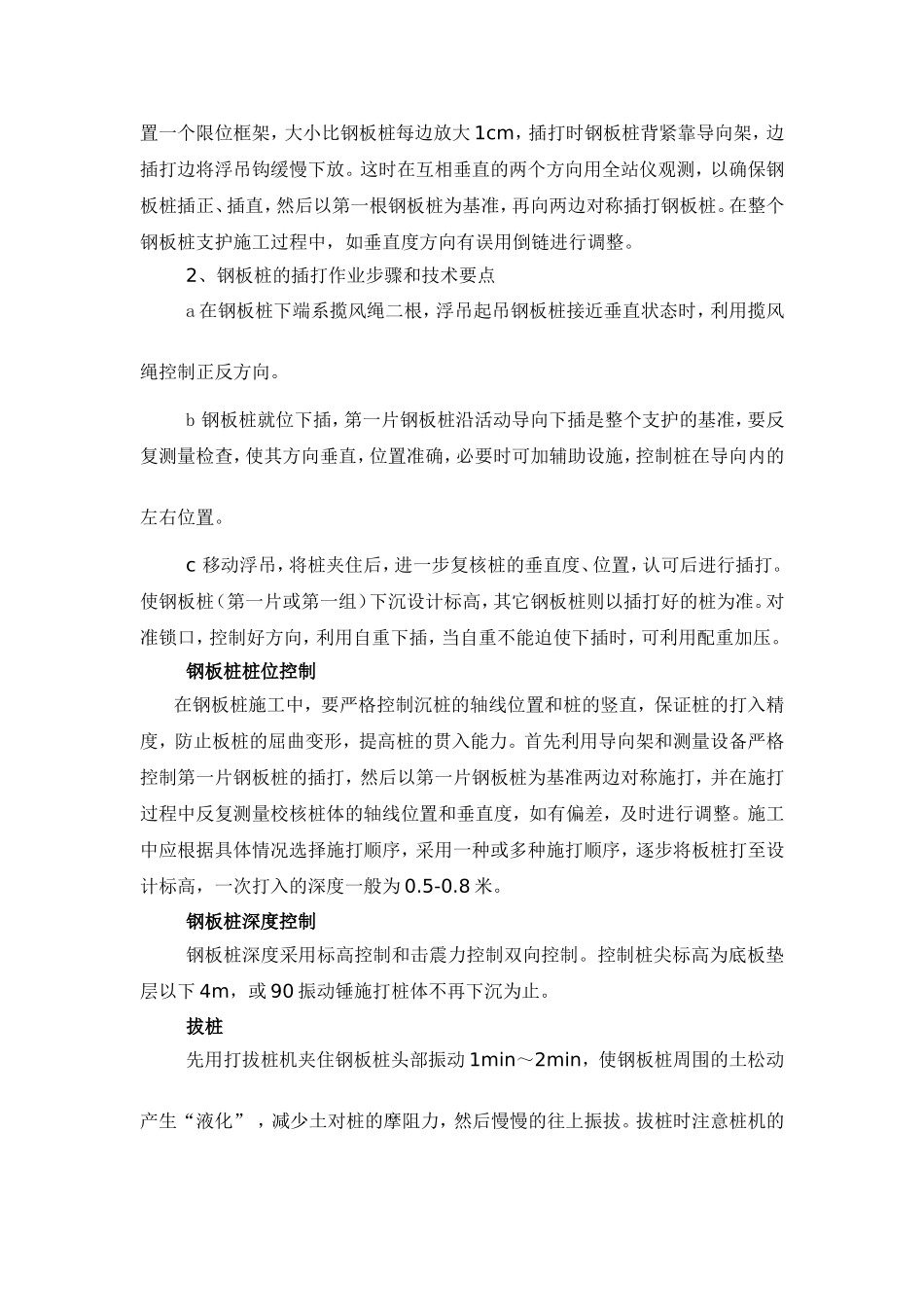

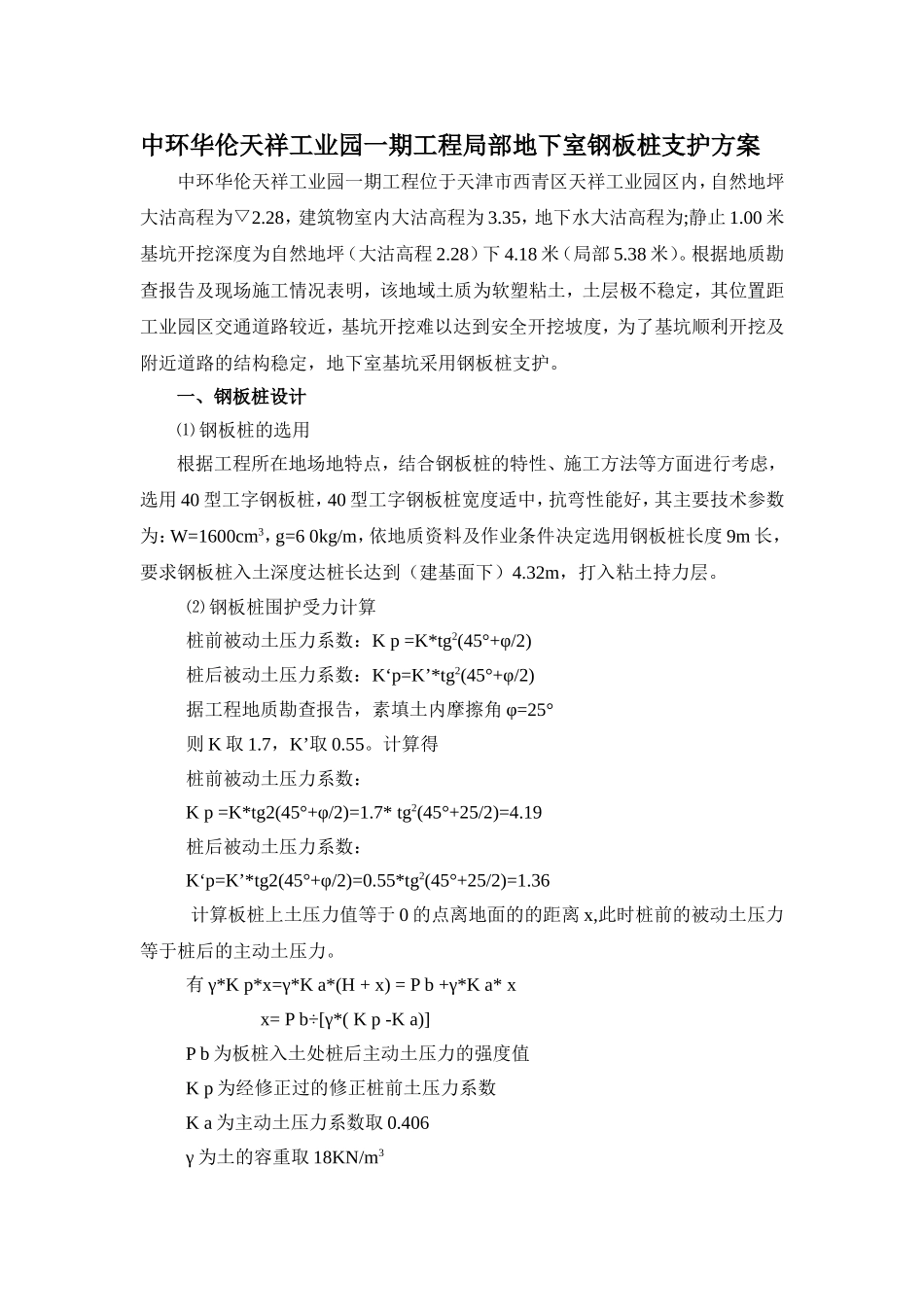

中环华伦天祥工业园一期工程局部地下室钢板桩支护方案中环华伦天祥工业园一期工程位于天津市西青区天祥工业园区内，自然地坪大沽高程为▽2.28，建筑物室内大沽高程为3.35，地下水大沽高程为;静止1.00米基坑开挖深度为自然地坪（大沽高程2.28）下4.18米（局部5.38米）。根据地质勘查报告及现场施工情况表明，该地域土质为软塑粘土，土层极不稳定，其位置距工业园区交通道路较近，基坑开挖难以达到安全开挖坡度，为了基坑顺利开挖及附近道路的结构稳定，地下室基坑采用钢板桩支护。一、钢板桩设计⑴钢板桩的选用根据工程所在地场地特点，结合钢板桩的特性、施工方法等方面进行考虑，选用40型工字钢板桩，40型工字钢板桩宽度适中，抗弯性能好，其主要技术参数为：W=1600cm3，g=60kg/m，依地质资料及作业条件决定选用钢板桩长度9m长，要求钢板桩入土深度达桩长达到（建基面下）4.32m，打入粘土持力层。⑵钢板桩围护受力计算桩前被动土压力系数：Kp=K*tg2(45°+φ/2)桩后被动土压力系数：K‘p=K’*tg2(45°+φ/2)据工程地质勘查报告，素填土内摩擦角φ=25°则K取1.7，K’取0.55。计算得桩前被动土压力系数：Kp=K*tg2(45°+φ/2)=1.7*tg2(45°+25/2)=4.19桩后被动土压力系数：K‘p=K’*tg2(45°+φ/2)=0.55*tg2(45°+25/2)=1.36计算板桩上土压力值等于0的点离地面的的距离x,此时桩前的被动土压力等于桩后的主动土压力。有γ*Kp*x=γ*Ka*(H+x)=Pb+γ*Ka*xx=Pb÷[γ*(Kp-Ka)]Pb为板桩入土处桩后主动土压力的强度值Kp为经修正过的修正桩前土压力系数Ka为主动土压力系数取0.406γ为土的容重取18KN/m3Pb=1/2γH2*Ka=1/2*18*820.406=233.86KN/m2则x=Pb÷[γ*(Kp-Ka)]=233.86÷[18*(4.19-0.406)=1.25m求得X=1.25m处反力p0，p0=1/2γH2*Ka=1/2*18*1.2520.406=5.71KN/m2求板桩的最小入土深度t0t0=X+YY=[6p0÷γ*(Kp-Ka)=[6*5.71/18(4.19-0.406)]1/2=0.71m则t0=X+Y=1.25+0.71=1.96m所需实际板桩的入土深度为:t＝（1.1～1.2）t0=1.2*1.96=2.35m现场施工拟入土深度4.32m，经计算满足施工要求。二、钢板桩支护施工施工准备1、插打钢板桩前的准备工作a钢板桩经过装卸、运输、会出现撞伤、弯扭及锁口变形，钢板桩在拼组前必须进行检查，剔除锁口破裂、扭曲、变形的钢板桩；剔除钢板桩表面因焊接钢板钢筋留下的残渣瘤b钢板桩采用一横一丁的方式紧密并排插打，提前放线并留出施工区域量，减少钢板桩支护的渗漏。c由测量人员定出钢板桩支护的轴线，按预定计划挖出1米深基坑，焊好两层支护环梁（导向架）和支护梁八字负支撑，可每隔一定距离设置导向桩，导向桩直接使用钢板桩，然后挂绳线作为导线，打桩时利用导线控制钢板桩的轴线。d钢板桩布置见附图2、检查振动锤振动锤是打拔钢板桩的关键设备，在打拔前一定要进行专门检查，确保线路畅通，功能正常，保证夹板牙齿不能有太多磨损。插打钢板桩1、插打第一片钢板桩为了确保插打位置准确，第一片钢板桩是插打的关键。插打在导向架上设置一个限位框架，大小比钢板桩每边放大1cm，插打时钢板桩背紧靠导向架，边插打边将浮吊钩缓慢下放。这时在互相垂直的两个方向用全站仪观测，以确保钢板桩插正、插直，然后以第一根钢板桩为基准，再向两边对称插打钢板桩。在整个钢板桩支护施工过程中，如垂直度方向有误用倒链进行调整。2、钢板桩的插打作业步骤和技术要点a在钢板桩下端系揽风绳二根，浮吊起吊钢板桩接近垂直状态时，利用揽风绳控制正反方向。b钢板桩就位下插，第一片钢板桩沿活动导向下插是整个支护的基准，要反复测量检查，使其方向垂直，位置准确，必要时可加辅助设施，控制桩在导向内的左右位置。c移动浮吊，将桩夹住后，进一步复核桩的垂直度、位置，认可后进行插打。使钢板桩（第一片或第一组）下沉设计标高，其它钢板桩则以插打好的桩为准。对准锁口，控制好方向，利用自重下插，当自重不能迫使下插时，可利用配重加压。钢板桩桩位控制在钢板桩施工中，要严格控制沉桩的轴线位置和桩的竖直，保证桩的打入精度，防止板桩的屈曲变形，提高桩的贯入能力。首先利用导向架和测量设备严格控制第一片钢板桩的插打，然后以第一片钢板桩为基准两边对称施打，并在...
