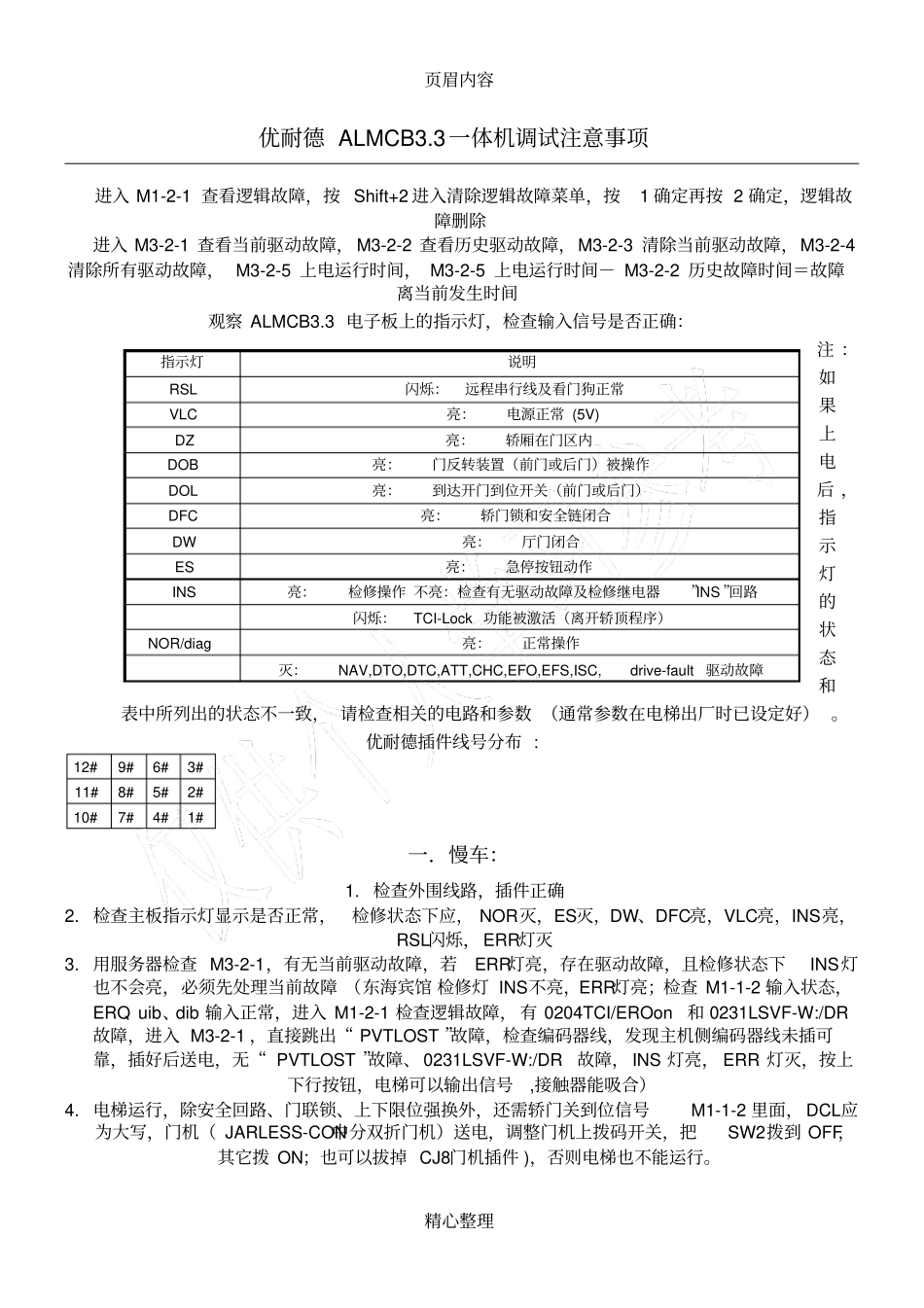

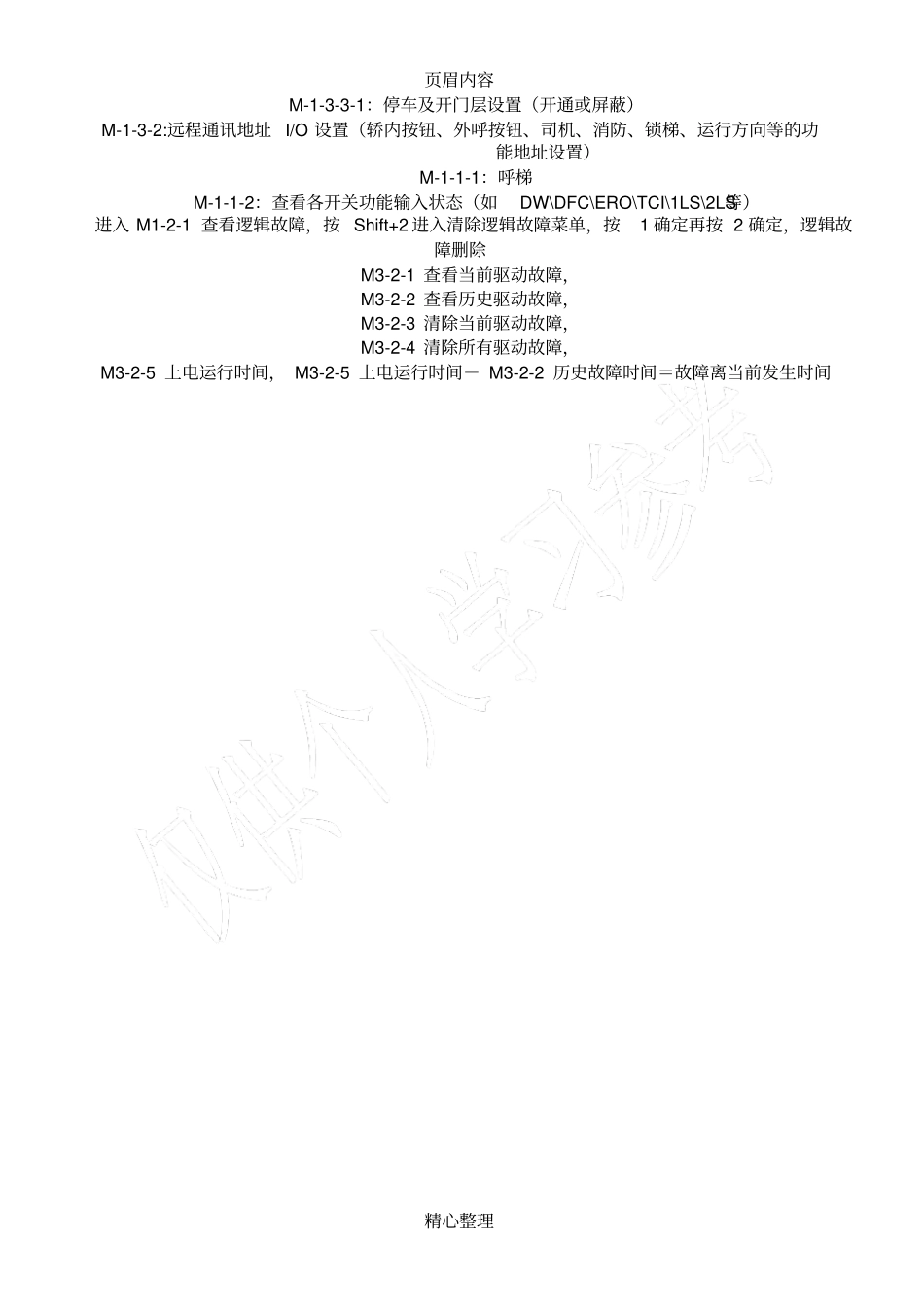

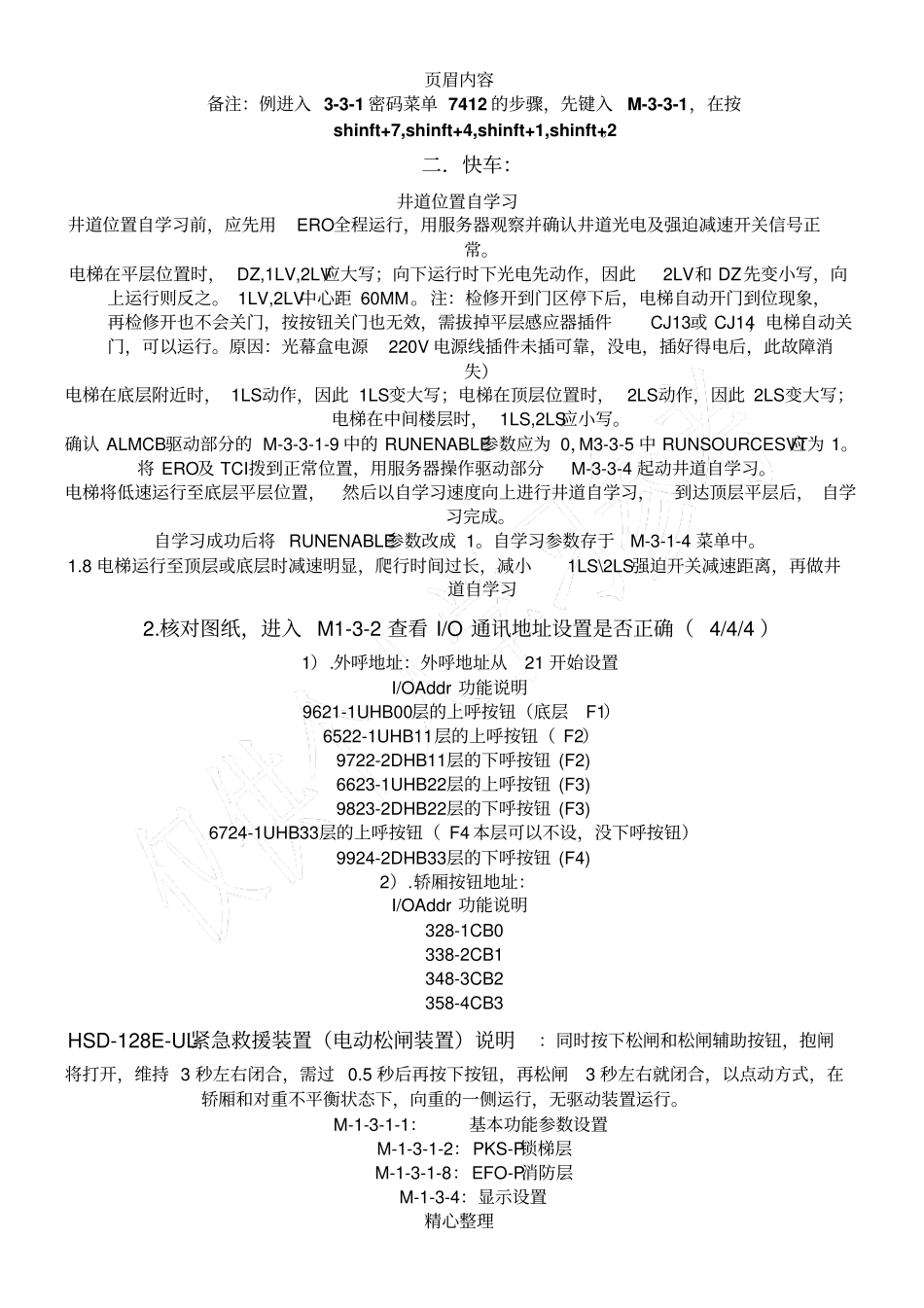

页眉内容精心整理优耐德ALMCB3.3一体机调试注意事项进入M1-2-1查看逻辑故障，按Shift+2进入清除逻辑故障菜单，按1确定再按2确定，逻辑故障删除进入M3-2-1查看当前驱动故障，M3-2-2查看历史驱动故障，M3-2-3清除当前驱动故障，M3-2-4清除所有驱动故障，M3-2-5上电运行时间，M3-2-5上电运行时间－M3-2-2历史故障时间＝故障离当前发生时间观察ALMCB3.3电子板上的指示灯，检查输入信号是否正确：注：如果上电后，指示灯的状态和表中所列出的状态不一致，请检查相关的电路和参数（通常参数在电梯出厂时已设定好）。优耐德插件线号分布:12#9#6#3#11#8#5#2#10#7#4#1#一．慢车：1.检查外围线路，插件正确2.检查主板指示灯显示是否正常，检修状态下应，NOR灭，ES灭，DW、DFC亮，VLC亮，INS亮，RSL闪烁，ERR灯灭3.用服务器检查M3-2-1，有无当前驱动故障，若ERR灯亮，存在驱动故障，且检修状态下INS灯也不会亮，必须先处理当前故障（东海宾馆检修灯INS不亮，ERR灯亮；检查M1-1-2输入状态，ERO、uib、dib输入正常，进入M1-2-1检查逻辑故障，有0204TCI/EROon和0231LSVF-W:/DR故障，进入M3-2-1，直接跳出“PVTLOST”故障，检查编码器线，发现主机侧编码器线未插可靠，插好后送电，无“PVTLOST”故障、0231LSVF-W:/DR故障，INS灯亮，ERR灯灭，按上下行按钮，电梯可以输出信号,接触器能吸合）4.电梯运行，除安全回路、门联锁、上下限位强换外，还需轿门关到位信号M1-1-2里面，DCL应为大写，门机（JARLESS-CON中分双折门机）送电，调整门机上拨码开关，把SW2拨到OFF，其它拨ON；也可以拔掉CJ8门机插件)，否则电梯也不能运行。指示灯说明RSL闪烁：远程串行线及看门狗正常VLC亮：电源正常(5V)DZ亮：轿厢在门区内DOB亮：门反转装置（前门或后门）被操作DOL亮：到达开门到位开关（前门或后门）DFC亮：轿门锁和安全链闭合DW亮：厅门闭合ES亮：急停按钮动作INS亮：检修操作不亮：检查有无驱动故障及检修继电器”INS”回路闪烁：TCI-Lock功能被激活（离开轿顶程序）NOR/diag亮：正常操作灭：NAV,DTO,DTC,ATT,CHC,EFO,EFS,ISC,drive-fault驱动故障页眉内容精心整理备注：例进入3-3-1密码菜单7412的步骤，先键入M-3-3-1，在按shinft+7,shinft+4,shinft+1,shinft+2。二．快车：井道位置自学习井道位置自学习前，应先用ERO全程运行，用服务器观察并确认井道光电及强迫减速开关信号正常。电梯在平层位置时，DZ,1LV,2LV应大写；向下运行时下光电先动作，因此2LV和DZ先变小写，向上运行则反之。1LV,2LV中心距60MM。注：检修开到门区停下后，电梯自动开门到位现象，再检修开也不会关门，按按钮关门也无效，需拔掉平层感应器插件CJ13或CJ14，电梯自动关门，可以运行。原因：光幕盒电源220V电源线插件未插可靠，没电，插好得电后，此故障消失）电梯在底层附近时，1LS动作，因此1LS变大写；电梯在顶层位置时，2LS动作，因此2LS变大写；电梯在中间楼层时，1LS,2LS应小写。确认ALMCB驱动部分的M-3-3-1-9中的RUNENABLE参数应为0，M3-3-5中RUNSOURCESVT应为1。将ERO及TCI拨到正常位置，用服务器操作驱动部分M-3-3-4起动井道自学习。电梯将低速运行至底层平层位置，然后以自学习速度向上进行井道自学习，到达顶层平层后，自学习完成。自学习成功后将RUNENABLE参数改成1。自学习参数存于M-3-1-4菜单中。1.8电梯运行至顶层或底层时减速明显，爬行时间过长，减小1LS\2LS强迫开关减速距离，再做井道自学习2.核对图纸，进入M1-3-2查看I/O通讯地址设置是否正确（4/4/4）1）.外呼地址：外呼地址从21开始设置I/OAddr功能说明9621-1UHB00层的上呼按钮（底层F1）6522-1UHB11层的上呼按钮（F2）9722-2DHB11层的下呼按钮(F2)6623-1UHB22层的上呼按钮(F3)9823-2DHB22层的下呼按钮(F3)6724-1UHB33层的上呼按钮（F4本层可以不设，没下呼按钮）9924-2DHB33层的下呼按钮(F4)2）.轿厢按钮地址：I/OAddr功能说明328-1CB0338-2CB1348-3CB2358-4CB3HSD-128E-UL紧急救援装置（电动松闸装置）说明：同时按下松闸和松闸辅助按钮，抱闸将打开，维持3秒左右闭合，需过0.5秒后再按下按钮，再松闸3秒左右就闭合，以点动方式，在轿厢和对重不平衡状态下，...
