如何提高砼的强度VIP免费

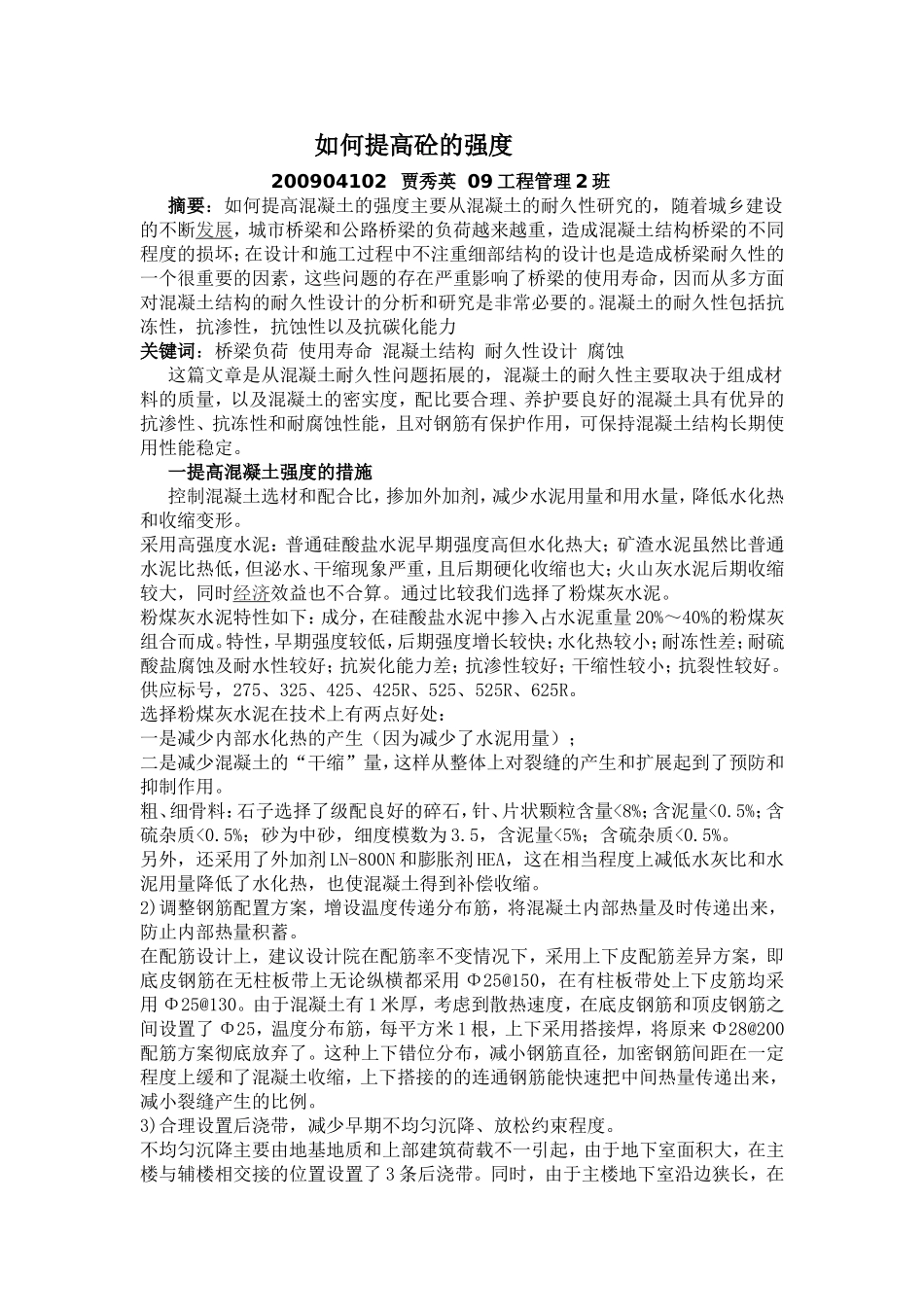

如何提高砼的强度200904102贾秀英09工程管理2班摘要：如何提高混凝土的强度主要从混凝土的耐久性研究的，随着城乡建设的不断发展，城市桥梁和公路桥梁的负荷越来越重，造成混凝土结构桥梁的不同程度的损坏；在设计和施工过程中不注重细部结构的设计也是造成桥梁耐久性的一个很重要的因素，这些问题的存在严重影响了桥梁的使用寿命，因而从多方面对混凝土结构的耐久性设计的分析和研究是非常必要的。混凝土的耐久性包括抗冻性，抗渗性，抗蚀性以及抗碳化能力关键词：桥梁负荷使用寿命混凝土结构耐久性设计腐蚀这篇文章是从混凝土耐久性问题拓展的，混凝土的耐久性主要取决于组成材料的质量，以及混凝土的密实度，配比要合理、养护要良好的混凝土具有优异的抗渗性、抗冻性和耐腐蚀性能，且对钢筋有保护作用，可保持混凝土结构长期使用性能稳定。一提高混凝土强度的措施控制混凝土选材和配合比，掺加外加剂，减少水泥用量和用水量，降低水化热和收缩变形。采用高强度水泥：普通硅酸盐水泥早期强度高但水化热大；矿渣水泥虽然比普通水泥比热低，但泌水、干缩现象严重，且后期硬化收缩也大；火山灰水泥后期收缩较大，同时经济效益也不合算。通过比较我们选择了粉煤灰水泥。粉煤灰水泥特性如下：成分，在硅酸盐水泥中掺入占水泥重量20%～40%的粉煤灰组合而成。特性，早期强度较低，后期强度增长较快；水化热较小；耐冻性差；耐硫酸盐腐蚀及耐水性较好；抗炭化能力差；抗渗性较好；干缩性较小；抗裂性较好。供应标号，275、325、425、425R、525、525R、625R。选择粉煤灰水泥在技术上有两点好处：一是减少内部水化热的产生（因为减少了水泥用量）；二是减少混凝土的“干缩”量，这样从整体上对裂缝的产生和扩展起到了预防和抑制作用。粗、细骨料：石子选择了级配良好的碎石，针、片状颗粒含量<8%；含泥量<0.5%；含硫杂质<0.5%；砂为中砂，细度模数为3.5，含泥量<5%；含硫杂质<0.5%。另外，还采用了外加剂LN-800N和膨胀剂HEA，这在相当程度上减低水灰比和水泥用量降低了水化热，也使混凝土得到补偿收缩。2)调整钢筋配置方案，增设温度传递分布筋，将混凝土内部热量及时传递出来，防止内部热量积蓄。在配筋设计上，建议设计院在配筋率不变情况下，采用上下皮配筋差异方案，即底皮钢筋在无柱板带上无论纵横都采用Φ25@150，在有柱板带处上下皮筋均采用Φ25@130。由于混凝土有1米厚，考虑到散热速度，在底皮钢筋和顶皮钢筋之间设置了Φ25，温度分布筋，每平方米1根，上下采用搭接焊，将原来Φ28@200配筋方案彻底放弃了。这种上下错位分布，减小钢筋直径，加密钢筋间距在一定程度上缓和了混凝土收缩，上下搭接的的连通钢筋能快速把中间热量传递出来，减小裂缝产生的比例。3)合理设置后浇带，减少早期不均匀沉降、放松约束程度。不均匀沉降主要由地基地质和上部建筑荷载不一引起，由于地下室面积大，在主楼与辅楼相交接的位置设置了3条后浇带。同时，由于主楼地下室沿边狭长，在相应位置设置了后浇带，这样，有效地减少了工程早期可能不均匀沉降所产生裂缝，也对整个底版放松了约束，同时还减少混凝土浇筑长度引起的蓄热量，减少温度应力，对裂缝的预防和控制扩展起到了相当的作用。4)采取措施加强养护，对温度进行严密监控，防止出现较大温差。施工（底板混凝土浇筑）控制在4月底完成，避开了暴晒和炎热天气。在养护上，从浇筑完开始，配4个专人养护，轮流值班。为了保证已浇好混凝土表面散热速度不至于过快，在其表面铺盖了草袋，并在草袋上再盖上尼龙薄膜，保持混凝土表面湿润，使之缓缓降温，将养护期延长至15。5)还可以采取浸渍处或材料做防护涂层。6）渗入减水剂或早强剂，提高混凝土的强度或早期强度。7）渗入超强细矿渣粉等矿物外，渗剂也是提高混凝土和耐久性的有效措施。二混凝土结构耐久性问题的分析混凝土耐久性问题是指在外部和内部不利因素的长期作用下最终使混凝土丧失使用能力，即所谓的耐久性失效，钢筋锈蚀造成结构破坏等:(1)混凝土结构的宏观裂缝的产生分析1）由外荷载引起的裂缝，这是发生最为普遍的一种情况，即按常规计算的主要应力引起的；2）结构次应力引起的裂缝，这是...
