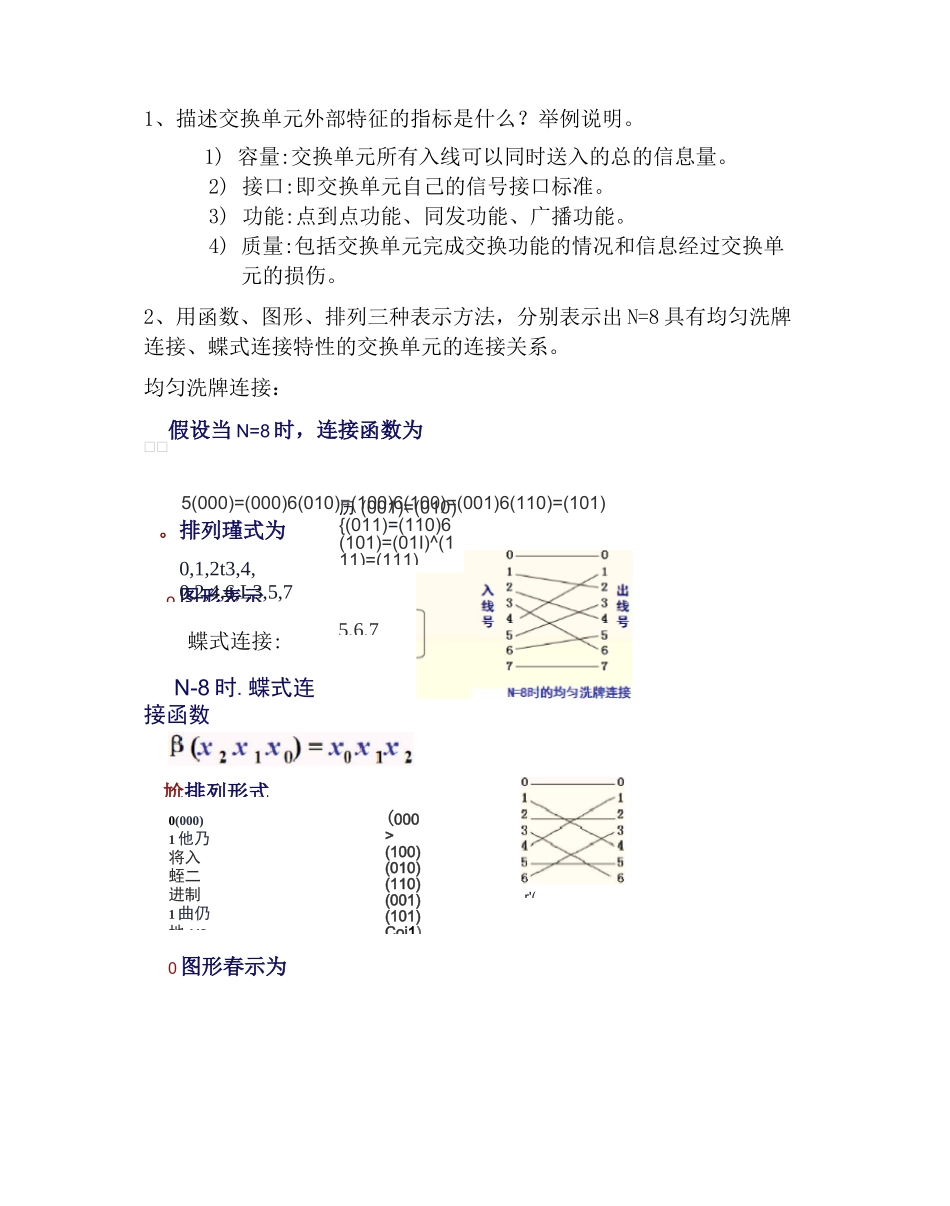

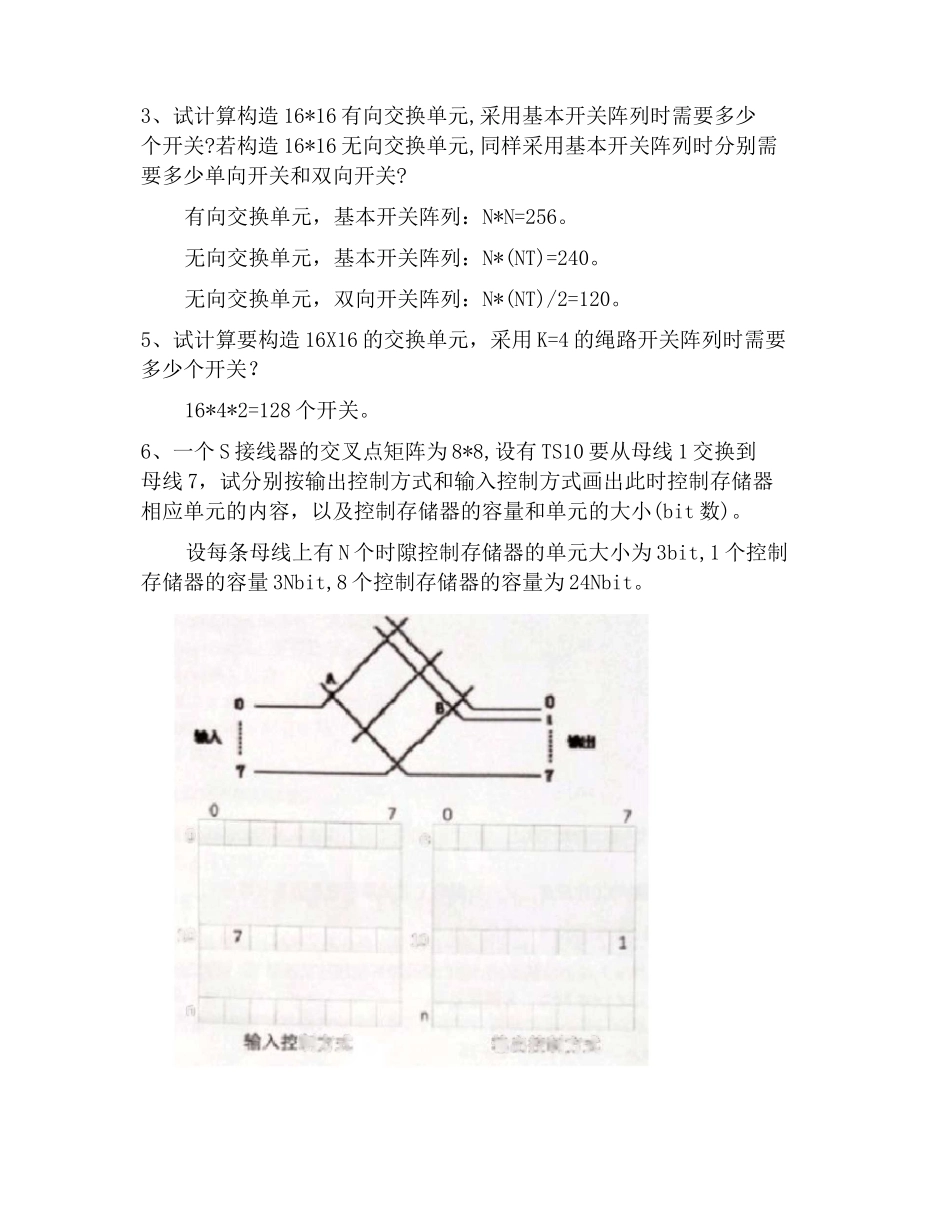

历(001)=(010){(011)=(110)6(101)=(01I)^(111)=(111)o图形表示1、描述交换单元外部特征的指标是什么？举例说明。1)容量:交换单元所有入线可以同时送入的总的信息量。2)接口:即交换单元自己的信号接口标准。3)功能:点到点功能、同发功能、广播功能。4)质量:包括交换单元完成交换功能的情况和信息经过交换单元的损伤。2、用函数、图形、排列三种表示方法，分别表示出N=8具有均匀洗牌连接、蝶式连接特性的交换单元的连接关系。均匀洗牌连接：假设当N=8时，连接函数为□□5(000)=(000)6(010)=(100)6(100)=(001)6(110)=(101)。排列瑾式为0,1,2t3,4,0,2,4,6,L3,5,7蝶式连接:N-8时.蝶式连接函数0图形春示为5,6,7尬排列形式0(000)1他乃将入蛭二进制1曲仍地11L(000>(100)(010)(110)(001)(101)Coi1)r'(0011n制方博出控制方咒3、试计算构造16*16有向交换单元,采用基本开关阵列时需要多少个开关?若构造16*16无向交换单元,同样采用基本开关阵列时分别需要多少单向开关和双向开关?有向交换单元，基本开关阵列：N*N=256。无向交换单元，基本开关阵列：N*(NT)=240。无向交换单元，双向开关阵列：N*(NT)/2=120。5、试计算要构造16X16的交换单元，采用K=4的绳路开关阵列时需要多少个开关？16*4*2=128个开关。6、一个S接线器的交叉点矩阵为8*8,设有TS10要从母线1交换到母线7，试分别按输出控制方式和输入控制方式画出此时控制存储器相应单元的内容，以及控制存储器的容量和单元的大小(bit数)。设每条母线上有N个时隙控制存储器的单元大小为3bit,1个控制存储器的容量3Nbit,8个控制存储器的容量为24Nbit。7、时分交换单元主要有共享存储器型和共享总线型两种，比较他们之间的异同。相同点：两者都可以对三种时分复用信号进行交换,只不过具体实现方式不同。不同点：(1)结构不同。共享存储器型交换单元以存储器作为核心部件，而总线型交换単元的一般结构包括入线控制部件、出线控制部件和总线三部分。(2)工作方式不同。共享存储器型交换単元的工作方式有两种：A、入线缓冲；B、出线缓冲。总线型交换单元的各部件功能特点如下：a、入线控制部件接收入线新号，进行相应的格式变换，放在缓冲存贮器中，并在分配给该部件的时隙上把收到的信息送到总线上。b、出线控制部件检测总线上的信号，并把属于自己的信息读人一个缓冲存储器中，进行格式变换，然后由出线送出，形成出线信号。c、总线一般包括多条数据线和控制线。d、总线时隙分配要按一定的规则。8、一个T接线器可完成一条PCM上的128个时隙之间的交换，现有TS28要交换到TS18，试分别按输出控制方式和输入控制方式画出此时话音存储器和控制存储器相应单元的内容，以及话音存储器和控制存储器的容量和每个单元的大小(bit数)。话音存储器：128个存储单元，每个単元大小8bit，容量为128*8=1024bit；控制存储器：128个存储单元，每个单元大小7bit，容量为128*7=896bit。输出控制:顒序写入控制读出■1>00J1828238位输入•-127127SM|CM输入控制控制写入顺序读出pE00188位输入-*2818127■127SMCH9、根据T接线器的工作原理，试分析影响T接线器的容量因素有哪些？入复用线的时隙数、每个时隙上传输的编码位。信道总线端口总10、数字交换单元（DSE）的工作原理是怎样的?入线5上时隙5的信息a要交换到出线8上的时隙19输出，则交换的过程：（1）当RX5的TS5处于空闲状态的时候，从PCM链路TS5上收到选择信道字，其中包括了该信道上的信息要交换到的目的地址：端口8的TS19；（2）RX5将接收到的选择信道字中的端口号8送到端口总线上，当TX8的端口比较器从端口总线上得到数据与自己的端口号8比较成功后，通过证实线向RX5回送一个证实消息；（3）当RX5收到TX8的证实后，把选择信道字中的端口号8存入端口存储器中的第5个单元，同时把信道号19存入信道存储器中的第5单元。这样在DSE内部，RX5的第5个信道（TS5）就与TX8的第19个信道（TS19）之间建立了一条内部通道；（4）当RX5在TS5上接收到数据信道字后，从端口存储器第5个单元读出里面的内容8送到端口总线上去，从信道存储器第5个单元读出里面的内容19送到信道总线上去，同时将数据信道字中的信息a送到数据总线上去；(5)当TX8把...
