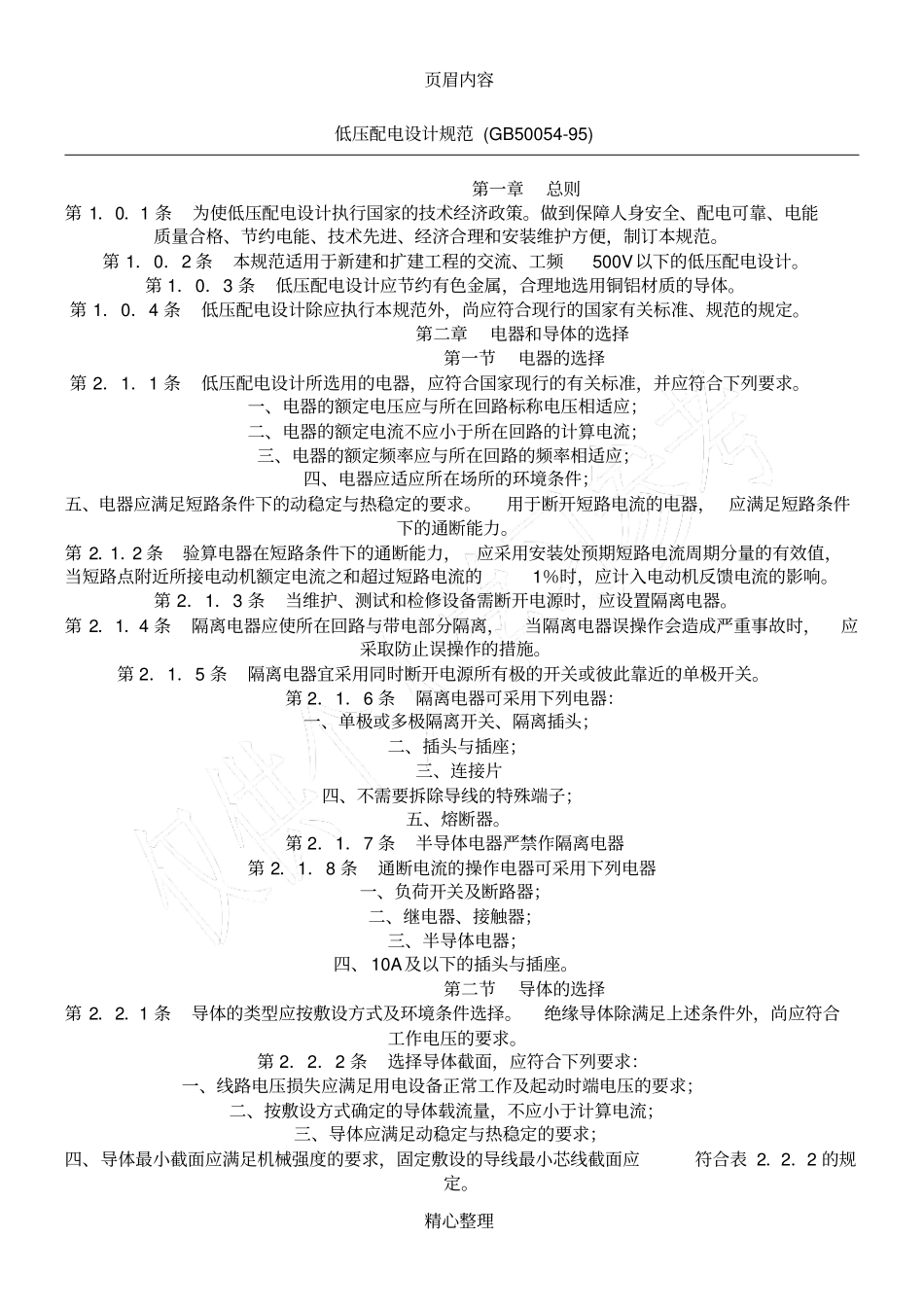

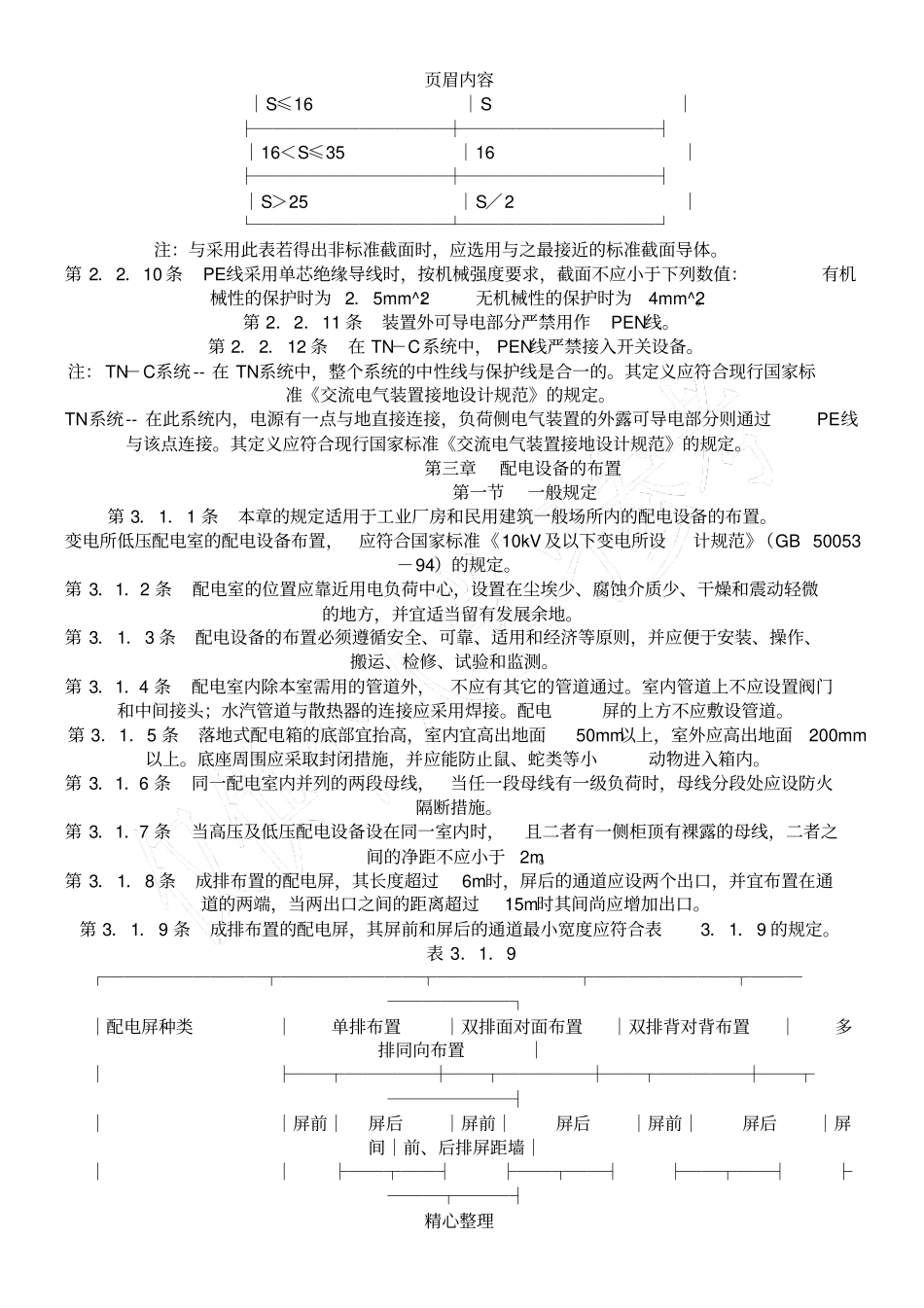

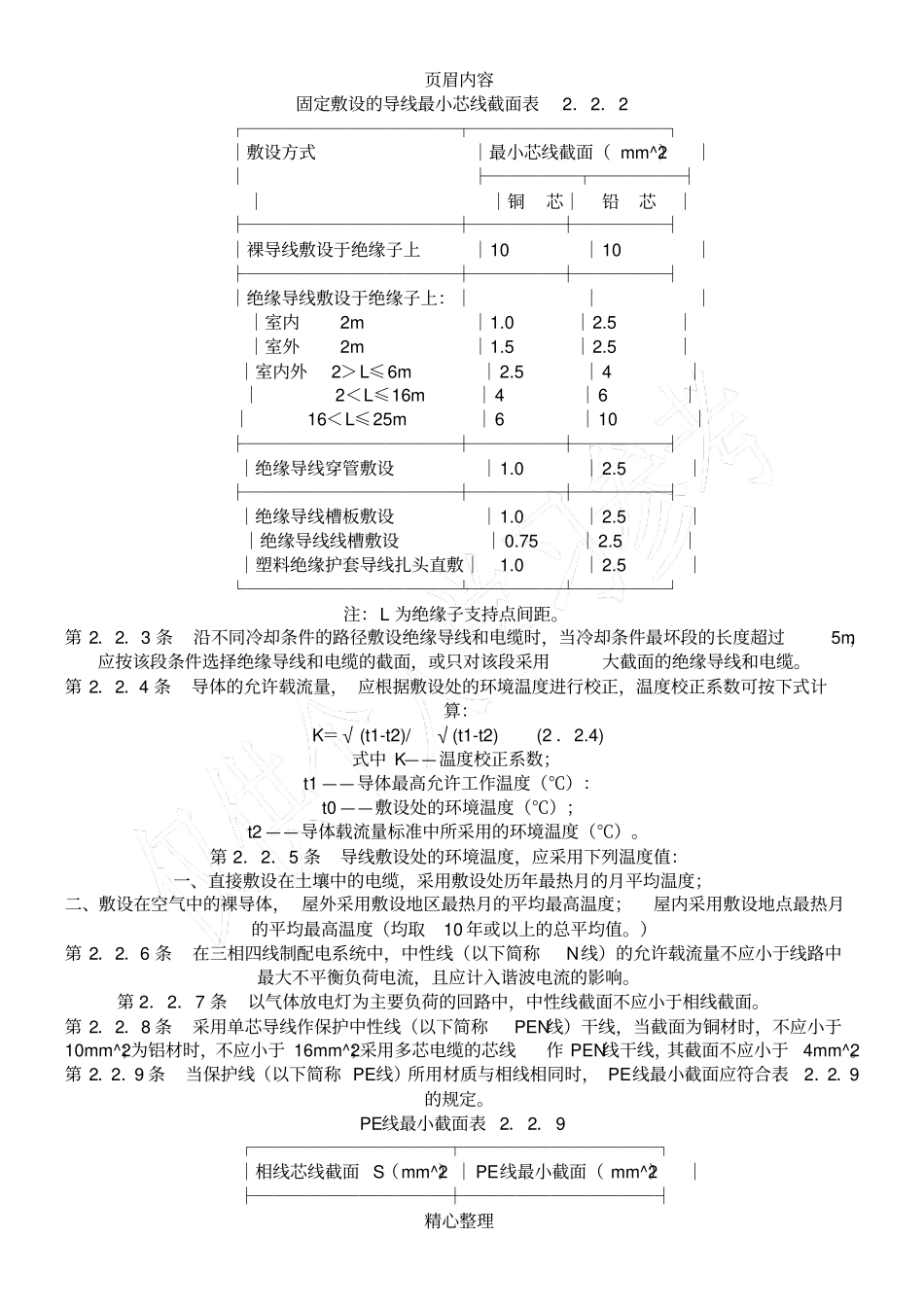

页眉内容精心整理低压配电设计规范(GB50054-95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。第1．0．2条本规范适用于新建和扩建工程的交流、工频500V以下的低压配电设计。第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。绝缘导体除满足上述条件外，尚应符合工作电压的要求。第2．2．2条选择导体截面，应符合下列要求：一、线路电压损失应满足用电设备正常工作及起动时端电压的要求；二、按敷设方式确定的导体载流量，不应小于计算电流；三、导体应满足动稳定与热稳定的要求；四、导体最小截面应满足机械强度的要求，固定敷设的导线最小芯线截面应符合表2．2．2的规定。页眉内容精心整理固定敷设的导线最小芯线截面表2．2．2┌────────────┬───────────┐│敷设方式│最小芯线截面（mm^2）││├─────┬─────┤││铜芯│铅芯│├────────────┼─────┼─────┤│裸导线敷设于绝缘子上│10│10│├────────────┼─────┼─────┤│绝缘导线敷设于绝缘子上：││││室内2m│1.0│2.5││室外2m│1.5│2.5││室内外2＞L≤6m│2.5│4││2＜L≤16m│4│6││16＜L≤25m│6│10│├────────────┼─────┼─────┤│绝缘导线穿管敷设│1.0│2.5│├────────────┼─────┼─────┤│绝缘导线槽板敷设│1.0│2.5││绝缘导线线槽敷设│0.75│2.5││塑料绝缘护套导线扎头直敷│1.0│2.5│└────────────┴─────┴─────┘注：L为绝缘子支持点间距。第2．2．3条沿不同冷却条件的路径敷设绝缘导线和电缆时，当冷却条件最坏段的长度超过5m，应按该段条件选择绝缘导线和电缆的截面，或只对该段采用大截面的绝缘导线和电缆。第2．2．4条导体的允许载流量，应根据敷设处的环境温度进行校正，温度校正系数可按下式计算：K＝√(t1-t2)/√(t1-t2)(2．2.4)式中K——温度校正系数；t1——导体最高允许工作温度（℃）：t0——敷设处的环境温度（℃）；t2——导体载流量标准中所采用的环境温度（℃）。第2．2．5条导线敷设处的环境温度，应采用下列温度值：一、直接敷设在土壤中的电缆，采用敷设处历年最热月的月平均温度；二、敷设在空气中的裸导体，屋外采用敷设地区最热月的平均最高温度；屋内采用敷设地点最热月的平均最高温度（均取10年或以上的总平均值。）第2．2...
