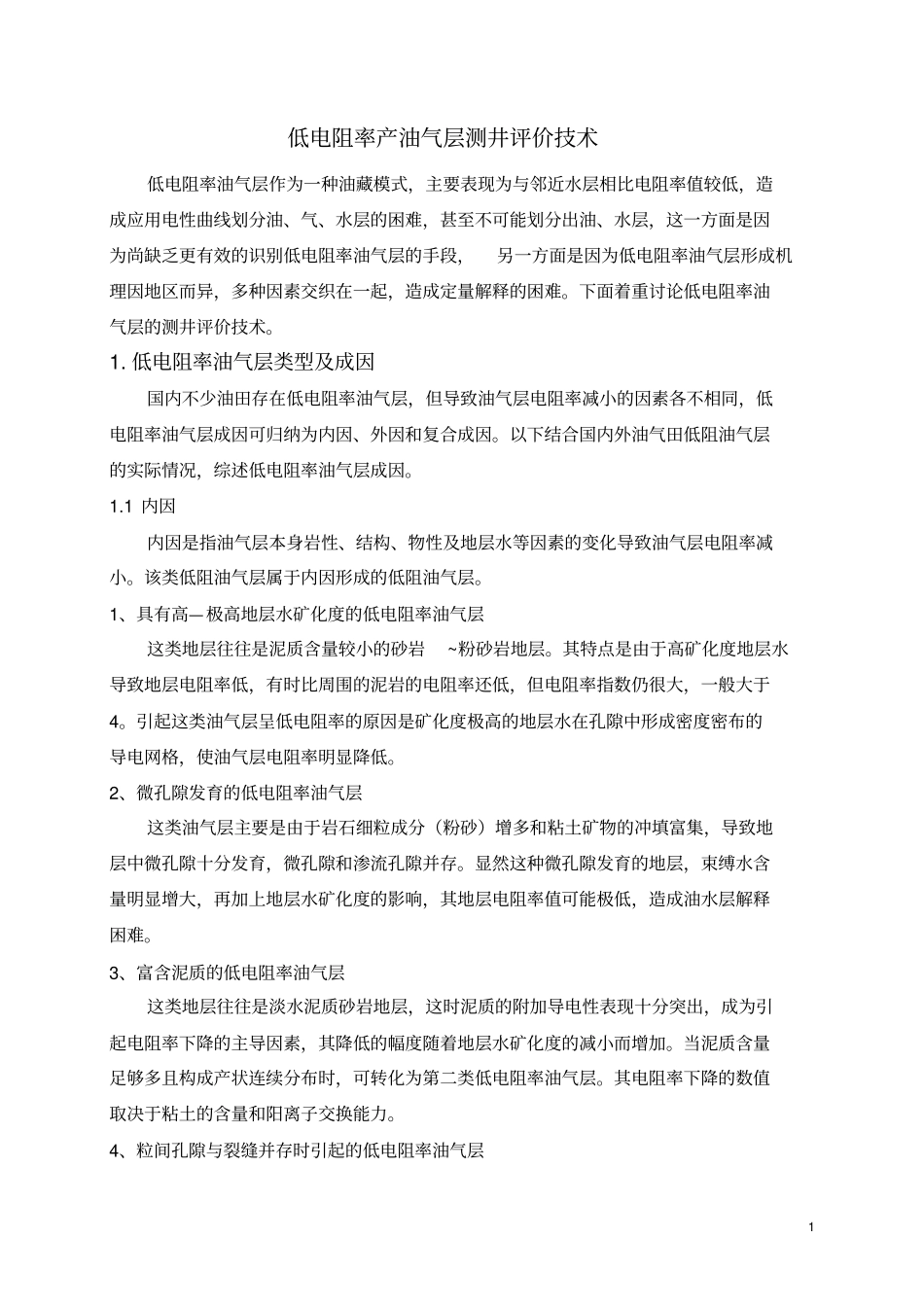

1低电阻率产油气层测井评价技术低电阻率油气层作为一种油藏模式，主要表现为与邻近水层相比电阻率值较低，造成应用电性曲线划分油、气、水层的困难，甚至不可能划分出油、水层，这一方面是因为尚缺乏更有效的识别低电阻率油气层的手段，另一方面是因为低电阻率油气层形成机理因地区而异，多种因素交织在一起，造成定量解释的困难。下面着重讨论低电阻率油气层的测井评价技术。1.低电阻率油气层类型及成因国内不少油田存在低电阻率油气层，但导致油气层电阻率减小的因素各不相同，低电阻率油气层成因可归纳为内因、外因和复合成因。以下结合国内外油气田低阻油气层的实际情况，综述低电阻率油气层成因。1.1内因内因是指油气层本身岩性、结构、物性及地层水等因素的变化导致油气层电阻率减小。该类低阻油气层属于内因形成的低阻油气层。1、具有高—极高地层水矿化度的低电阻率油气层这类地层往往是泥质含量较小的砂岩~粉砂岩地层。其特点是由于高矿化度地层水导致地层电阻率低，有时比周围的泥岩的电阻率还低，但电阻率指数仍很大，一般大于4。引起这类油气层呈低电阻率的原因是矿化度极高的地层水在孔隙中形成密度密布的导电网格，使油气层电阻率明显降低。2、微孔隙发育的低电阻率油气层这类油气层主要是由于岩石细粒成分（粉砂）增多和粘土矿物的冲填富集，导致地层中微孔隙十分发育，微孔隙和渗流孔隙并存。显然这种微孔隙发育的地层，束缚水含量明显增大，再加上地层水矿化度的影响，其地层电阻率值可能极低，造成油水层解释困难。3、富含泥质的低电阻率油气层这类地层往往是淡水泥质砂岩地层，这时泥质的附加导电性表现十分突出，成为引起电阻率下降的主导因素，其降低的幅度随着地层水矿化度的减小而增加。当泥质含量足够多且构成产状连续分布时，可转化为第二类低电阻率油气层。其电阻率下降的数值取决于粘土的含量和阳离子交换能力。4、粒间孔隙与裂缝并存时引起的低电阻率油气层2这类地层一般发生在中等偏低的孔隙性地层中，孔隙度一般在10%~20%的范围内。由于裂缝发育，在钻井过程中有相当的泥浆滤液渗入，驱赶并代替了裂缝中的油气，而使产层的电阻率下降，缩小了与水层的差别，甚至趋近于邻近水层的电阻率，导致解释上的困难。5、表面和骨架导电引起的低电阻率油气层这类储层较为少见，而且常与地层水矿化度、岩石粒度大小、泥质含量等影响因素交织在一起造成电阻率下降，通常比水层电阻率还要低。6、岩石强亲水在油水共存条件下，岩石表现为混合润湿，但部分岩石由于其表面的吸水性强(如蒙脱石附着颗粒表面)，而始终表现为强亲水的特点，为形成发达的导电网络提供了保障，从而造成低阻。7、粘土附加导电性通常粘土颗粒表面均带负电荷，而岩石中的水分子是一种电荷不完全平衡的极性分子，对外可显正、负两个极性，使粘土颗粒表面的负电荷可直接吸附极性分子中的阳离子(如Na+)，这些被吸附的极性水分子称吸附水。被吸附的阳离子又可与极性水分子结合，成为水合离子，这些与阳离子结合的极性水分子称为结合水。这样，粘土颗粒表面的负电荷既可吸附极性分子中的阳离子，又可通过这些阳离子与极性水分子结合，在粘土颗粒表面形成一层薄水膜，这一过程称为粘土水化作用。一般情况下，粘土颗粒表面的负电荷吸附的阳离子是不能移动的，但这种吸附并不很紧密，在电场的作用下，吸附的阳离子可以与岩石中溶液的其他水合离子交换位置，引起导电现象，这种现象称为粘土矿物的阳离子交换(在泥质砂岩中，最常见的可交换阳离子是Na+，K+，Mg2+，Ca2+等离子。由粘土矿物的阳离子交换产生的导电性称为粘土矿物的附加导电性。值得注意的是，在高地层水矿化度的情况下，即使阳离子交换能力为中上的粘土对地层电阻率的影响也十分有限，所以粘土矿物的附加导电性可忽略不计。但在淡地层水背景下砂岩富含泥质时，这类地层由于地层水淡，泥质附加导电性上升，造成油气层低阻的主要因素，其电阻率降低的幅度随着地层水矿化度的减小而增加。当泥质含量足够多且构成产状连续分布时，该类低电阻率油气层转化形成复合成因的低阻油气层。其电阻率下降的数值取决于粘土含量、分布和阳离子交换能力。1....
