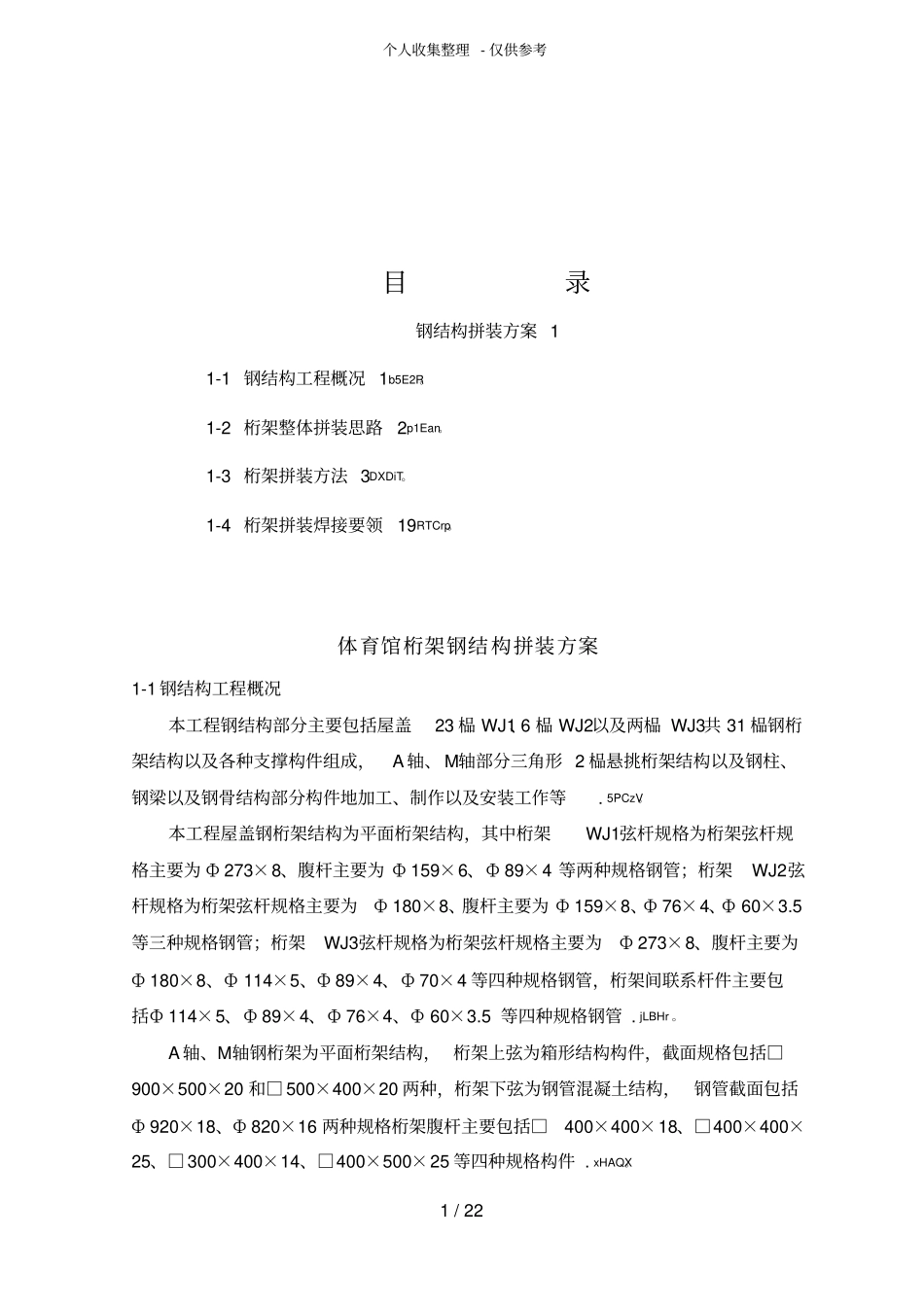

个人收集整理-仅供参考1/22目录钢结构拼装方案11-1钢结构工程概况1b5E2R。1-2桁架整体拼装思路2p1Ean。1-3桁架拼装方法3DXDiT。1-4桁架拼装焊接要领19RTCrp。体育馆桁架钢结构拼装方案1-1钢结构工程概况本工程钢结构部分主要包括屋盖23榀WJ1、6榀WJ2以及两榀WJ3共31榀钢桁架结构以及各种支撑构件组成,A轴、M轴部分三角形2榀悬挑桁架结构以及钢柱、钢梁以及钢骨结构部分构件地加工、制作以及安装工作等.5PCzV。本工程屋盖钢桁架结构为平面桁架结构,其中桁架WJ1弦杆规格为桁架弦杆规格主要为Ф273×8、腹杆主要为Ф159×6、Ф89×4等两种规格钢管;桁架WJ2弦杆规格为桁架弦杆规格主要为Ф180×8、腹杆主要为Ф159×8、Ф76×4、Ф60×3.5等三种规格钢管;桁架WJ3弦杆规格为桁架弦杆规格主要为Ф273×8、腹杆主要为Ф180×8、Ф114×5、Ф89×4、Ф70×4等四种规格钢管,桁架间联系杆件主要包括Ф114×5、Ф89×4、Ф76×4、Ф60×3.5等四种规格钢管.jLBHr。A轴、M轴钢桁架为平面桁架结构,桁架上弦为箱形结构构件,截面规格包括□900×500×20和□500×400×20两种,桁架下弦为钢管混凝土结构,钢管截面包括Ф920×18、Ф820×16两种规格桁架腹杆主要包括□400×400×18、□400×400×25、□300×400×14、□400×500×25等四种规格构件.xHAQX。个人收集整理-仅供参考2/22此外,本工程钢柱包括钢管混凝土柱、钢骨柱两种,钢结构构件规格主要包括Ф1120×18、Ф820×16两种规格钢管以及□200×400×16、□200×400×12、□400×400×16等三种规格箱形构件;本工程钢梁构件主要包括钢箱梁、焊接H型钢构件以及部分钢骨构件等,构件规格主要包括□400×300×16、□400×500×16、H500×200/400×10×12、H300×250×10×14、H320×200×8×12、H320×270×10×16、H360×250×10×16、H200×150×6×9等规格构件;本工程幕墙钢结构骨架主要包括□250×250×8、□250×60×8、□250×60×5、□100×60×2.5、□250×60×4等规格矩形、方形冷弯薄壁钢管和Ф121×5圆钢管撑杆等构件.LDAYt。本工程钢结构桁架主要为平面管桁架和平面组合桁架两种,这两种桁架均为本工程地主要受力构件.根据本工程构件特点分析,本工程钢桁架拼装方案选择为:屋面桁架矢高大约1.0m~3.0m左右,桁架跨度较大,高度较高,为确保桁架构件节点地焊接质量以及现场安装质量,提高现场安装效率,我公司针对本工程特点,拟定地桁架加工安装方案为:钢结构屋盖桁架工厂下料加工,分段加工制作,整体预拼装经检查合格后分段运输到现场在桁架吊装就位部位组装成整体后直接吊装就位,工厂桁架组装长度一般为12m左右,组装后地小分段运输到现场桁架拼装场地上组拼成整体后由两台50吨履带吊抬吊安装就位;A轴、M轴墙面桁架工厂散件加工整体预拼装经检查合格后散件运输到现场在现场指定位置拼装成整体后由150吨履带吊直接吊装就位.Zzz6Z。根据本工程总体拼装方案分析,本工程桁架地工厂组装工艺主要为分段组装和整体预拼装,现场安装阶段地拼装主要包括屋盖桁架分段组装成整体和墙面桁架地散件组装.由于本工程桁架构件跨度较大,最大跨度达48m,所以预拼装要求有足够宽敞地拼装场地,桁架地预拼装工作在构件工厂加工制作完毕,整体检查合格装车运输前进行;所有构件加工完成均需要进行预拼装,预拼装合格后,才准出厂进场安装.dvzfv。1-2桁架整体拼装思路本工程钢结构桁架地施工方案为桁架加工安装方案为工厂下料加工,部分桁架分段加工制作,部分桁架散件运输到现场进行组拼;各桁架整体预拼装后分段运输到现场在现场桁架拼装场地组装成整体后吊装就位.所以本工程桁架现场拼装地施工要点主要包括以下两个方面:rqyn1。个人收集整理-仅供参考3/221-2-1桁架拼装胎架要求1-2-1-1由于本工程钢结构桁架地拼装主要为本工程体育馆屋盖桁架和墙面桁架地拼装,其中墙面桁架地拼装工作在现场完成,屋盖主桁架地拼装胎架地设置应尽量满足在主导吊机工作地范围内,由于工厂拼装阶段桁架构件重量相对较小,所以其拼装胎架地设置可根据实际情况灵活布置.本工程桁架工厂以及现场拼装装场地将根据现场施工实际情况进行灵活布置.Emxvx。1-2-1...
