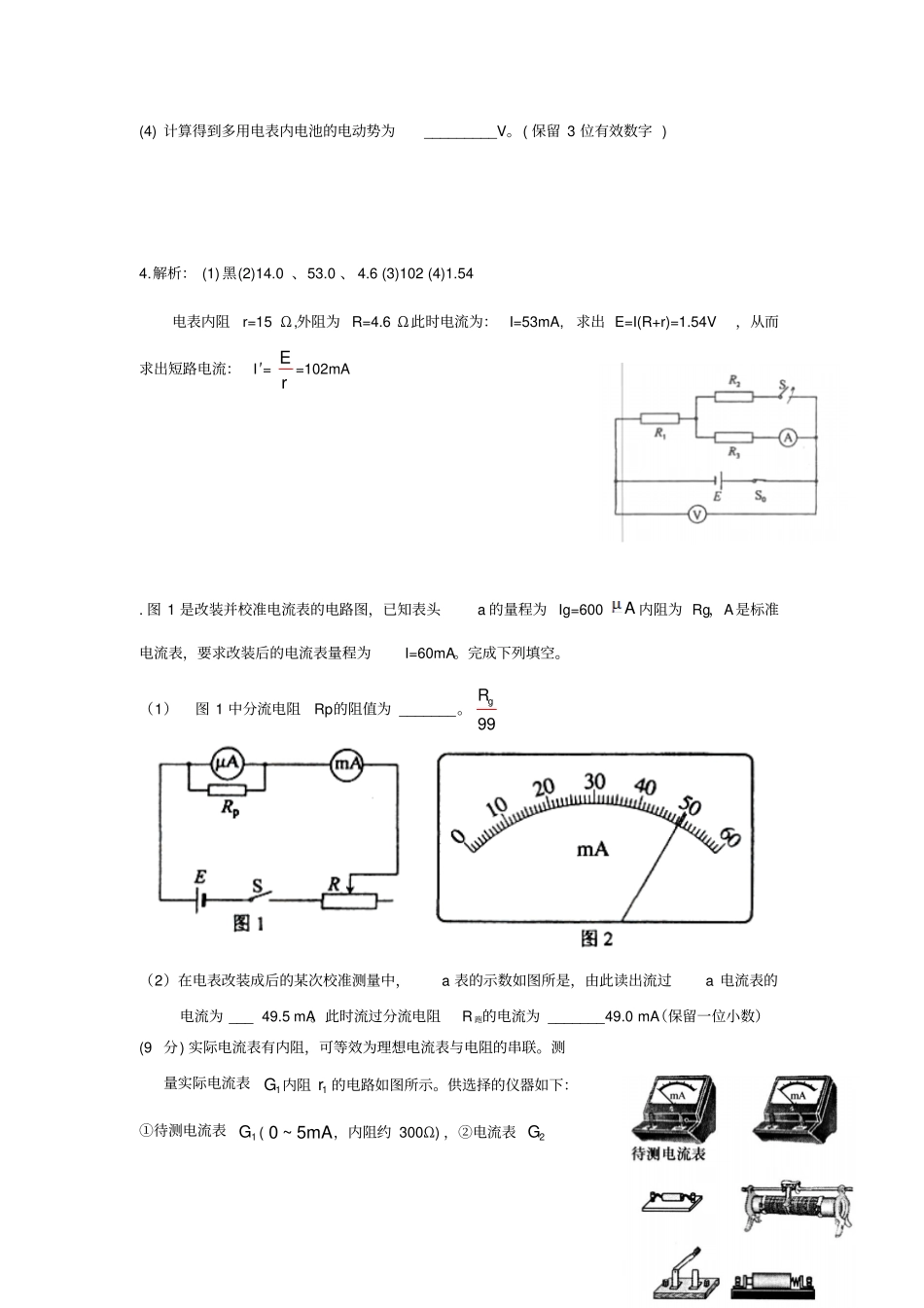

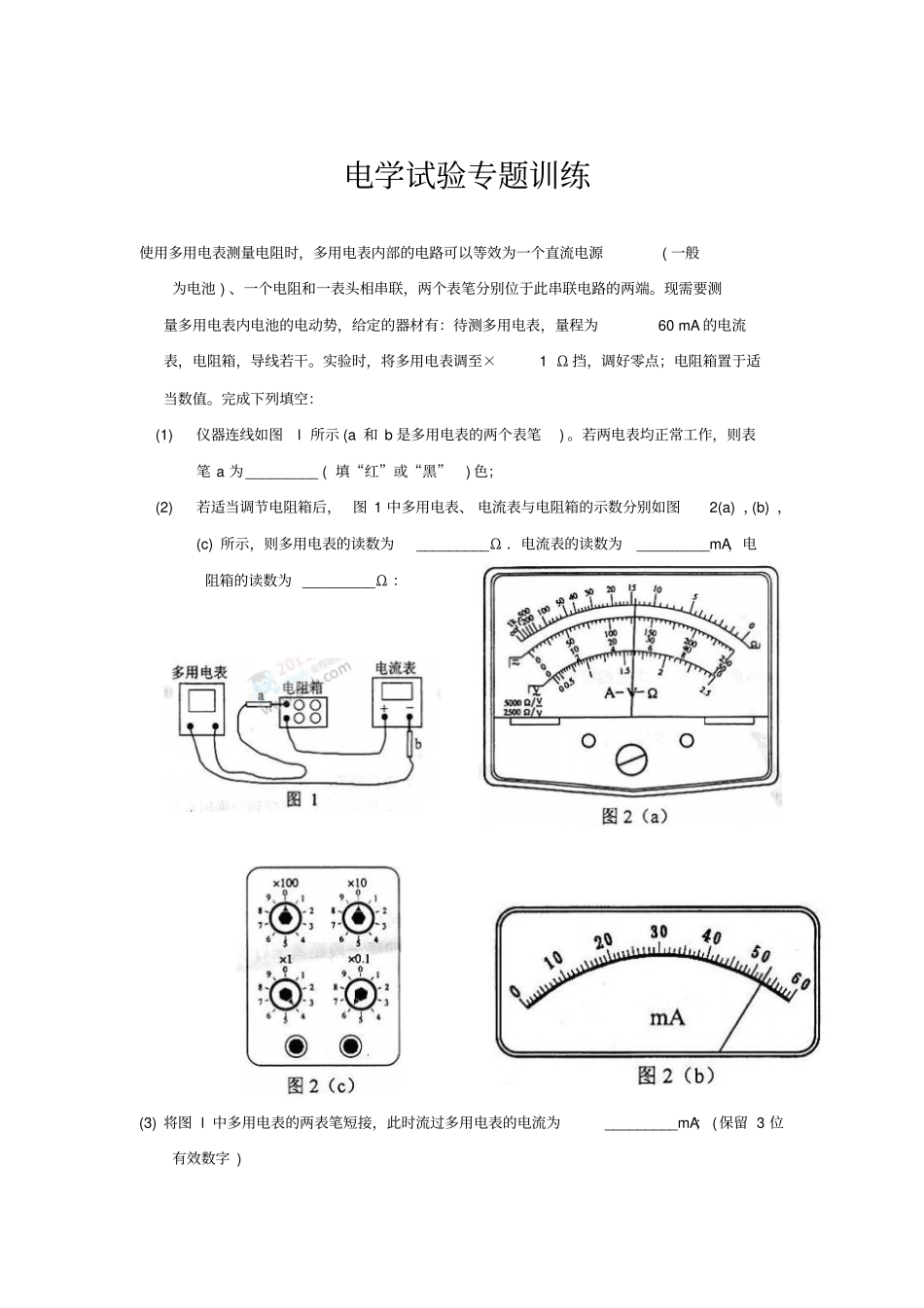

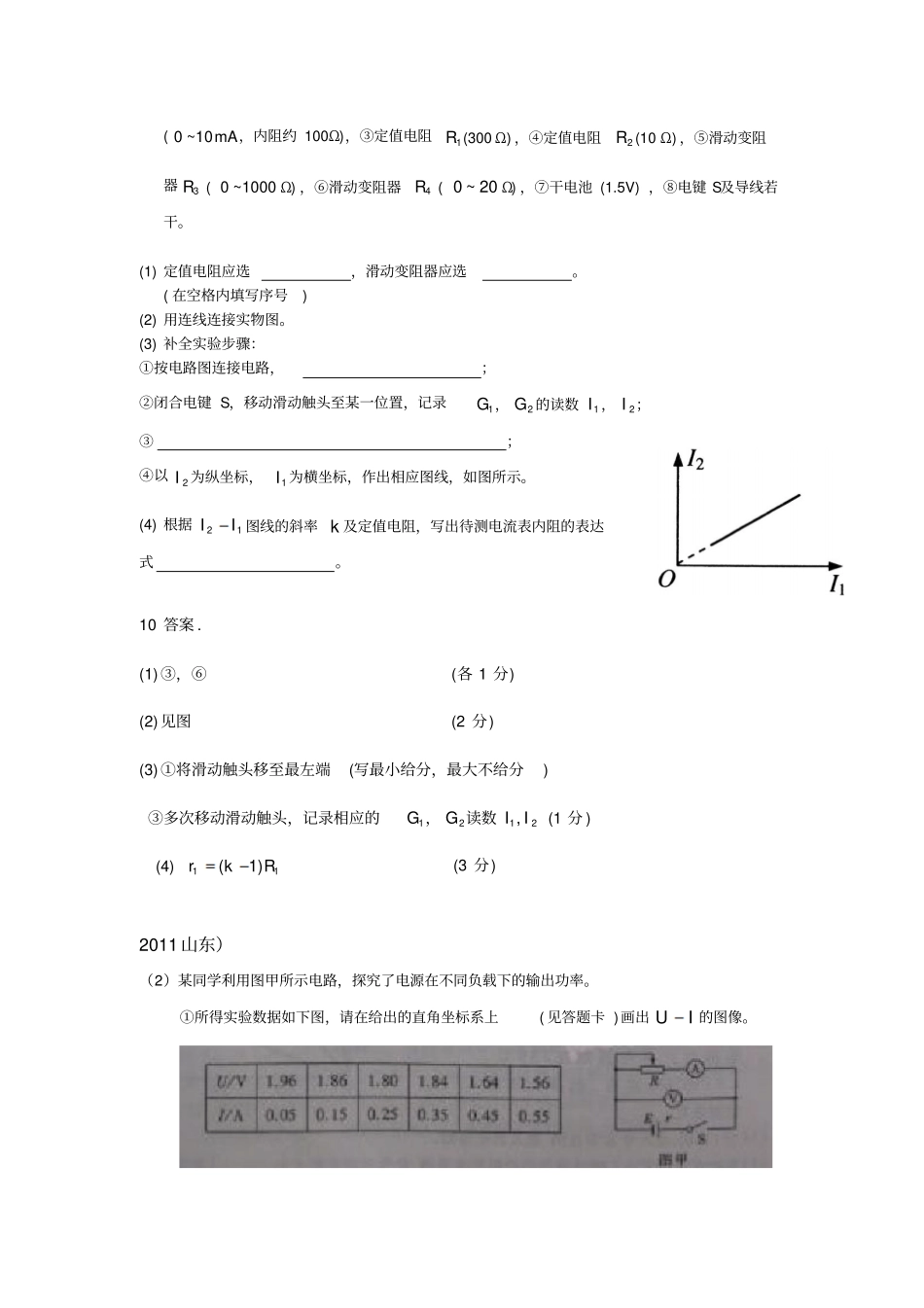

电学试验专题训练使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干。实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值。完成下列填空：(1)仪器连线如图l所示(a和b是多用电表的两个表笔)。若两电表均正常工作，则表笔a为_________(填“红”或“黑”)色；(2)若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)，(b)，(c)所示，则多用电表的读数为_________Ω．电流表的读数为_________mA，电阻箱的读数为_________Ω：(3)将图l中多用电表的两表笔短接，此时流过多用电表的电流为_________mA；(保留3位有效数字)(4)计算得到多用电表内电池的电动势为_________V。(保留3位有效数字)4.解析：(1)黑(2)14.0、53.0、4.6(3)102(4)1.54电表内阻r=15Ω,外阻为R=4.6Ω此时电流为：I=53mA,求出E=I(R+r)=1.54V，从而求出短路电流：I′=Er=102mA.图1是改装并校准电流表的电路图，已知表头a的量程为Ig=600A内阻为Rg，A是标准电流表，要求改装后的电流表量程为I=60mA。完成下列填空。（1）图1中分流电阻Rp的阻值为_______。99gR（2）在电表改装成后的某次校准测量中，a表的示数如图所是，由此读出流过a电流表的电流为___49.5mA。此时流过分流电阻R跑的电流为_______49.0mA（保留一位小数）(9分)实际电流表有内阻，可等效为理想电流表与电阻的串联。测量实际电流表1G内阻1r的电路如图所示。供选择的仪器如下：①待测电流表1G(0~5mA，内阻约300Ω)，②电流表2G(0~10mA，内阻约100Ω)，③定值电阻1R(300Ω)，④定值电阻2R(10Ω)，⑤滑动变阻器3R(0~1000Ω)，⑥滑动变阻器4R(0~20Ω)，⑦干电池(1.5V)，⑧电键S及导线若干。(1)定值电阻应选，滑动变阻器应选。(在空格内填写序号)(2)用连线连接实物图。(3)补全实验步骤：①按电路图连接电路，；②闭合电键S，移动滑动触头至某一位置，记录1G，2G的读数1I，2I；③；④以2I为纵坐标，1I为横坐标，作出相应图线，如图所示。(4)根据21II图线的斜率k及定值电阻，写出待测电流表内阻的表达式。10答案.(1)③，⑥(各1分)(2)见图(2分)(3)①将滑动触头移至最左端(写最小给分，最大不给分)③多次移动滑动触头，记录相应的1G，2G读数12,II(1分)(4)11(1)rkR(3分)2011山东）（2）某同学利用图甲所示电路，探究了电源在不同负载下的输出功率。①所得实验数据如下图，请在给出的直角坐标系上(见答题卡)画出UI的图像。②根据所画UI的图像，可求得电流0.20IA时电源的输出功率为________W。（保留两位有效数）②实验完成后，该同学对实验方案进行了反思，认为按图甲电路进行实验操作的过程中存在安全隐患，并对电路重新设计。在图乙所示的电路中，你认为既能测出电源在不同负载下的输出功率，又能消除安全隐患的是。（Rx阻值未知）11答案：①如图所示②0.37③bc12（2011·重庆理综·T22（1））某电动机的三组线圈①、②、③阻值相同，均为几欧姆，接法可能是题22图1中甲、乙两种之一，A、B和C是外接头。现有一组线圈断路，维修人员通过多用电表测量外接头之间的电阻来判断故障，若测A和B之间、B和C之间、A和C之间的电阻时，多用电表指针偏转分别如题22图2（a）、（b）、（c）所示，则测量中使用的欧姆档的倍率是（填1、10、100或1k），三组线圈的接法是（填甲或乙），断路线圈是（填①、②或③）。12【答案】⑴1乙〖解析〗测A和B之间、B和C之间、A和C之间的电阻时，多用电表指针都有偏转，一定不是甲电路，因为甲电路中，只要有一个电阻断路，三次测量时，多用电表指针只可能就一次有偏转。所以一定是乙电路.因为测量A和B之间、B和C之间的电阻都是4Ω，而B和C之间的电阻是8Ω，显然是线圈③发生了断路.题目中已经告诉线圈的电阻是几个欧姆，结合多用表示数可以判断使用的挡位为“1”（2011·重庆理综·T22（2））（2）某同学设计了如题22图3所示的装置，利用米尺、秒表、轻绳、轻滑轮、轨道、滑块、托盘和砝码等器材来制定滑块和轨道间的动...
