光电技术试验指引VIP免费

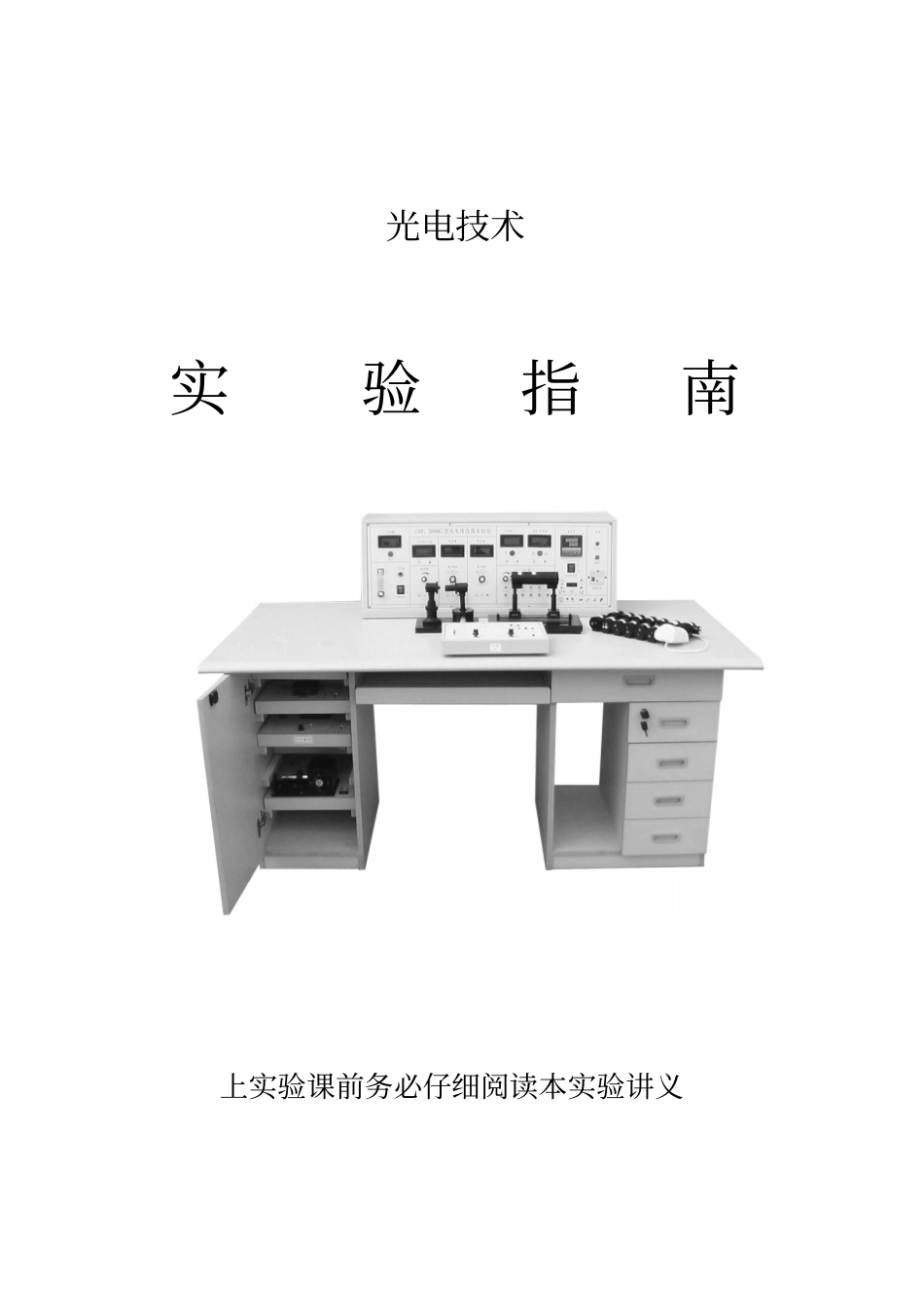

光电技术试验指引_第1页
1/38

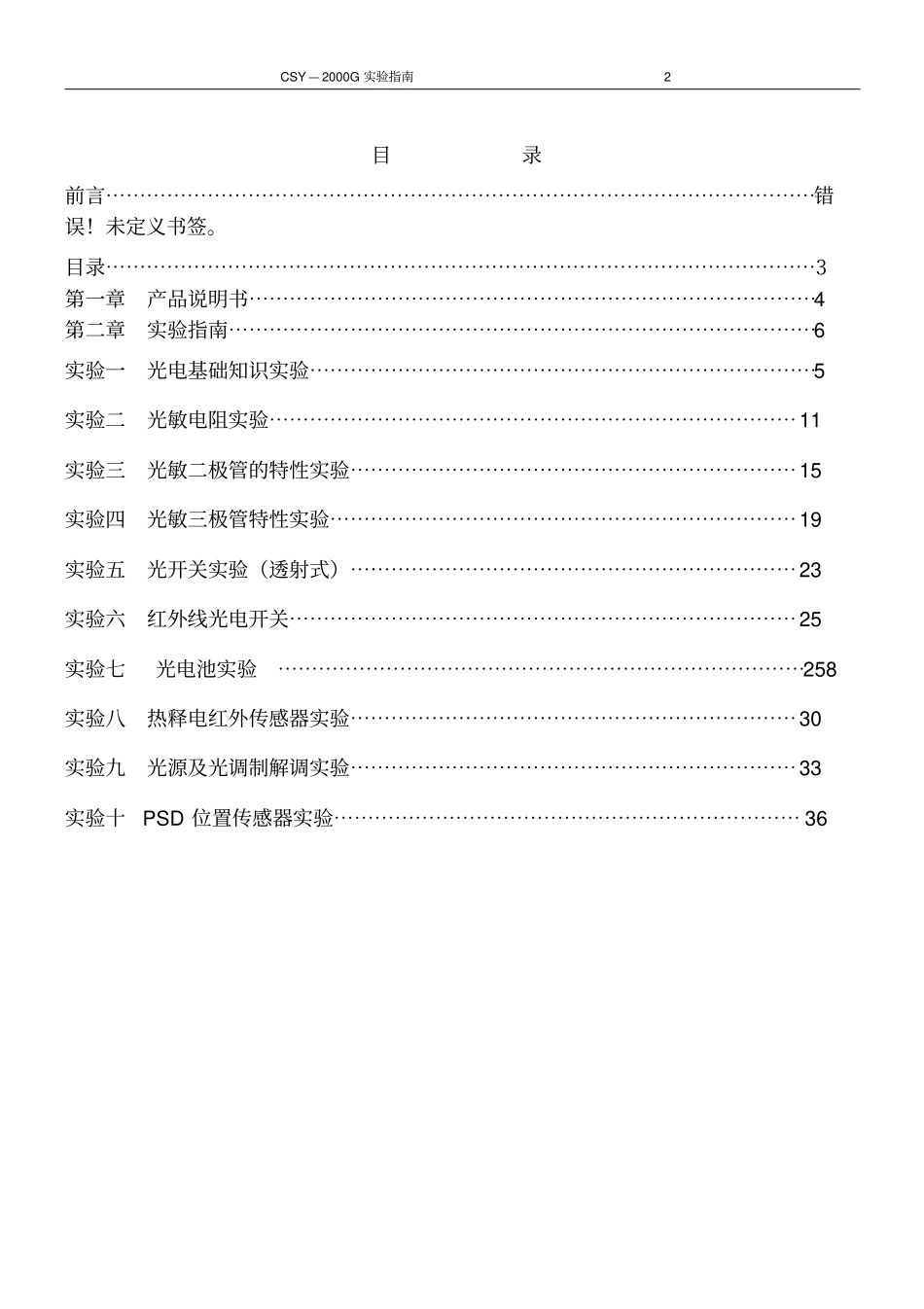

光电技术试验指引_第2页
2/38

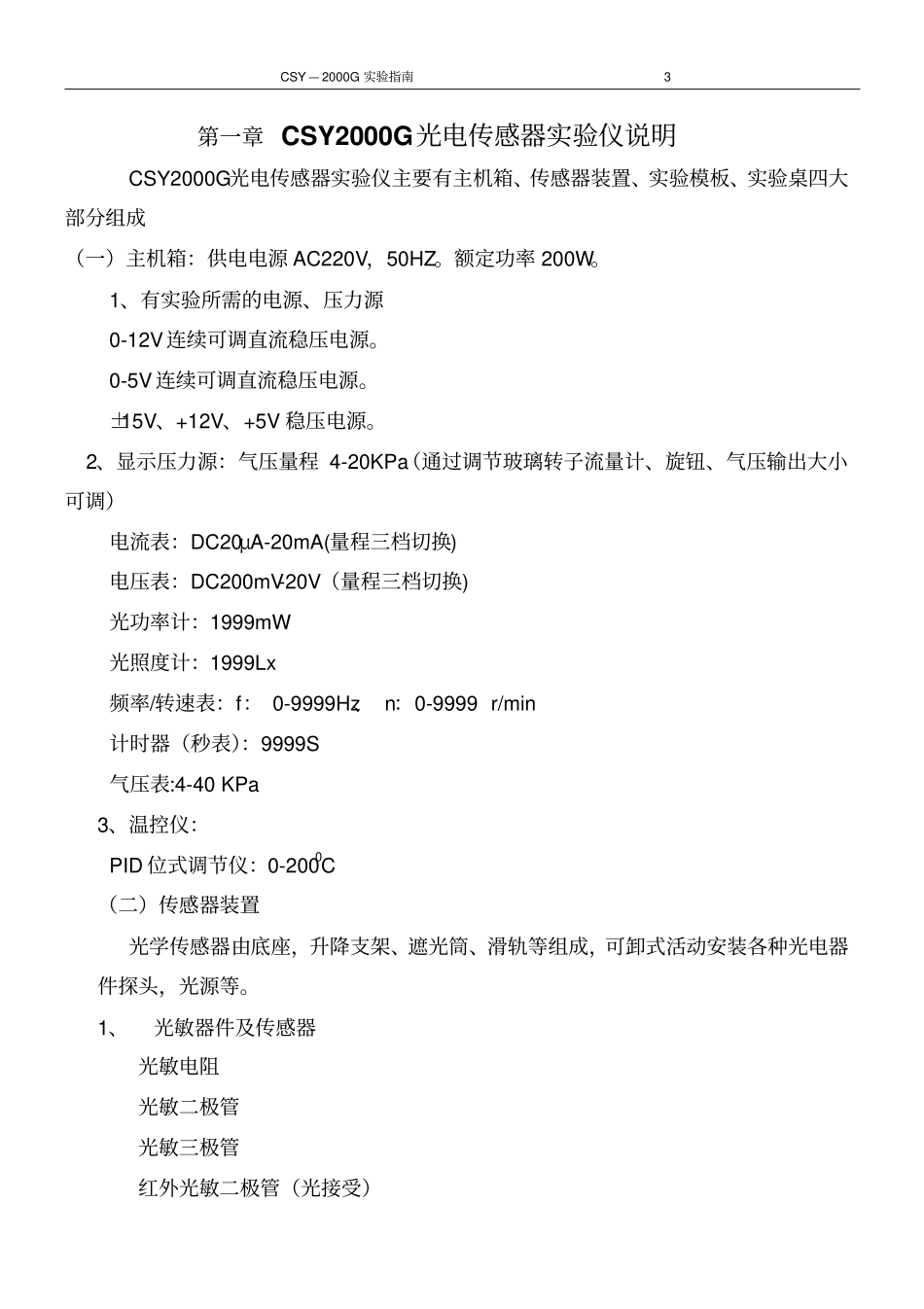

光电技术试验指引_第3页
3/38
光电技术实验指南上实验课前务必仔细阅读本实验讲义CSY—2000G实验指南2目录前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯错误!未定义书签。目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第一章产品说明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第二章实验指南⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6实验一光电基础知识实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5实验二光敏电阻实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11实验三光敏二极管的特性实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15实验四光敏三极管特性实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19实验五光开关实验(透射式)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23实验六红外线光电开关⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25实验七光电池实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯258实验八热释电红外传感器实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30实验九光源及光调制解调实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33实验十PSD位置传感器实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36CSY—2000G实验指南3第一章CSY2000G光电传感器实验仪说明CSY2000G光电传感器实验仪主要有主机箱、传感器装置、实验模板、实验桌四大部分组成(一)主机箱:供电电源AC220V,50HZ。额定功率200W。1、有实验所需的电源、压力源0-12V连续可调直流稳压电源。0-5V连续可调直流稳压电源。±15V、+12V、+5V稳压电源。2、显示压力源:气压量程4-20KPa(通过调节玻璃转子流量计、旋钮、气压输出大小可调)电流表:DC20μA-20mA(量程三档切换)电压表:DC200mV-20V(量程三档切换)光功率计:1999mW光照度计:1999Lx频率/转速表:f:0-9999Hz、n:0-9999r/min计时器(秒表):9999S气压表:4-40KPa3、温控仪:PID位式调节仪:0-2000C(二)传感器装置光学传感器由底座,升降支架、遮光筒、滑轨等组成,可卸式活动安装各种光电器件探头,光源等。1、光敏器件及传感器光敏电阻光敏二极管光敏三极管红外光敏二极管(光接受)CSY—2000G实验指南4硅光电池反射式光耦(红外发射与红外光敏三极管组合)红外线热释电探头光照度计探头光功率计探头2、传感器光纤传感器、(位移、压力、温度)PSD位置传感器线阵CCD测径系统(可选)光栅位移传感器(可选)3、光源普通白炽灯、普通发光二极管、红外发射管、半导体激光管、各种滤色镜。(三)实验模板光电器件实验(一)模板光电器件实验(二)模板光电器件实验(光开关)模板光电器件实验(光调制)模板光电传感器转速测量实验模板光纤传感器实验模板PSD传感器实验模板温度传感器(四)实验桌放置主机箱、实验模板、各种实验器件实验台尺寸为:1600×800×740(mm)CSY—2000G实验指南5第二章实验指南实验一光电基础知识实验实验目的通过实验使学生对光源分光原理,辐射量与光度量、光的不同波长等基本概念有具体的认识。第一部分光源和光波长实验一、实验原理:以电磁波形式或粒子(光子)形成传输的能量,它们可以用光学条件反射、成像或色散,这样能量传输及其传播过程称为光辐射。为了对光辐射进行定量描述,存在着辐射单位和光度单位两套不同的体系,下表是常用的辐射度量和光度量之间的对应关系。表(一)、常用辐射度量和光度量之间的对应关系辐射度量物理量光度量物理量名称符号定义成定义式单位物理量名称符号定义成定义式单位辐射能QeJ光量QνQν=∫Qνdt1ms辐射通量ΦeΦe=dΦe/dtW光通量ΦνΦν=∫IνdΩ1m辐射出射度МeМe=dΦe/dsW/m2光出射度MνMν=dΦν/ds1m/m2辐射强度?e?e=dΦe/dsw/sr发光强度Iν基本量cd辐射亮度LeLe=d?e/(dscos?)w/(m2sr)(光)亮度LνIν=dIν/dscos?cd/m2辐射照度EeEe=dΦe/dAw/m2(光)照度EνEν=dΦν/dALX在光度单位中,发光强度是基本单位,定义为一个光源发出频率为540×1012HZ的单色辐射。若在一给定方向上的辐射光度为1...
