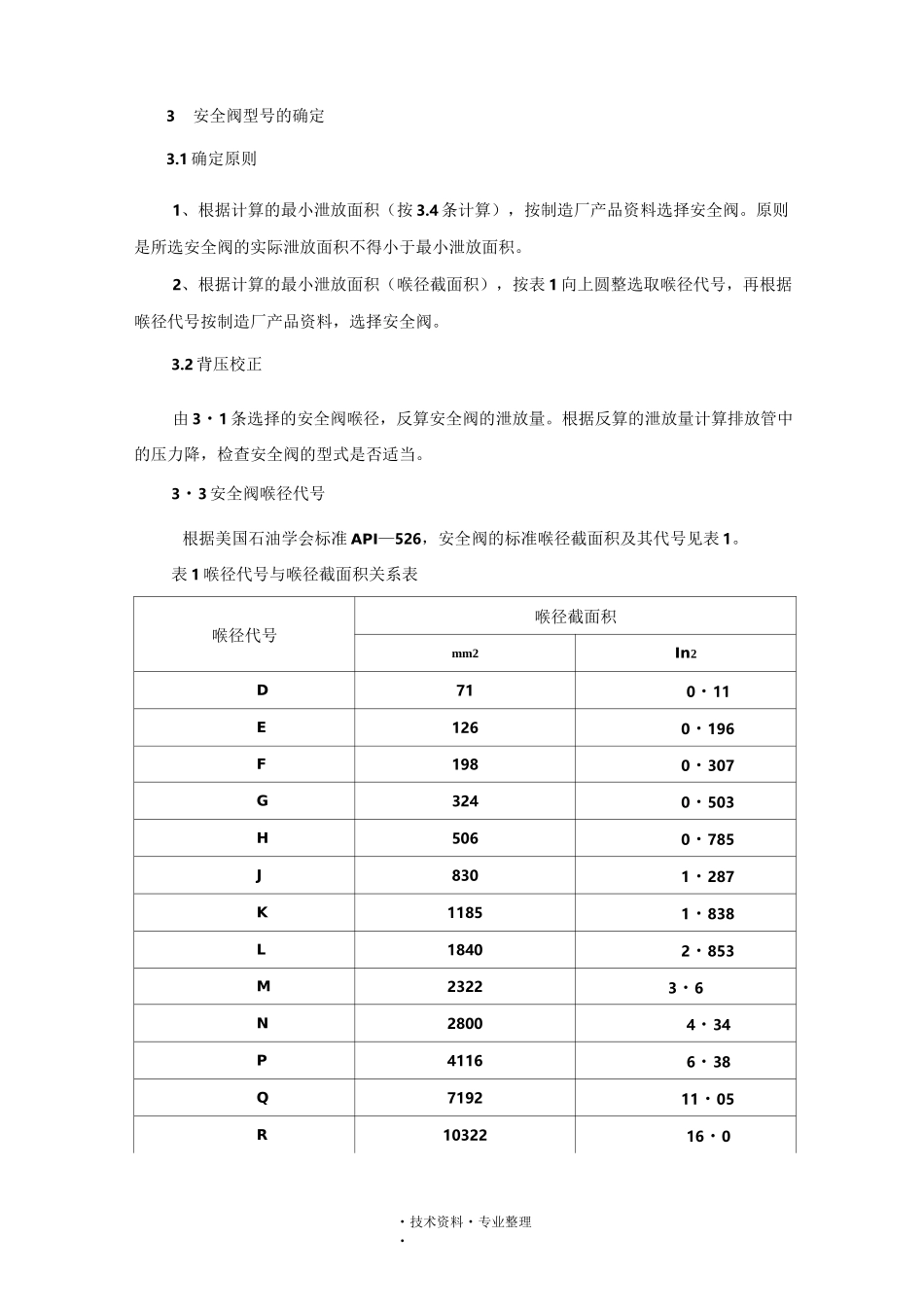

・技术资料・专业整理・安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。1安全阀的设置1.1凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。该系统指全气相、全液相或气相连通。2、容器的压力物料来源处没有安全阀的场合。3、设计压力小于压力来源处的压力的容器及管道。4、容积式泵和压缩机的出口管道。5、由于不凝气的累积产生超压的容器。6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。8、液体因两端阀门关闭而产生热膨胀的部位。9、凝气透平机的蒸汽出口管道。10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀。1.2《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀：1、顶部操作压力大于0・07MPa的压力容器。2、顶部操作压力大于0・03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身.WORD完美格式..技术资料.专业整理.已有安全阀者除外）。・技术资料・专业整理・3安全阀型号的确定3.1确定原则1、根据计算的最小泄放面积（按3.4条计算），按制造厂产品资料选择安全阀。原则是所选安全阀的实际泄放面积不得小于最小泄放面积。2、根据计算的最小泄放面积（喉径截面积），按表1向上圆整选取喉径代号，再根据喉径代号按制造厂产品资料，选择安全阀。3.2背压校正由3・1条选择的安全阀喉径，反算安全阀的泄放量。根据反算的泄放量计算排放管中的压力降，检查安全阀的型式是否适当。3・3安全阀喉径代号根据美国石油学会标准API—526，安全阀的标准喉径截面积及其代号见表1。表1喉径代号与喉径截面积关系表喉径代号喉径截面积mm2In2D710・11E1260・196F1980・307G3240・503H5060・785J8301・287K11851・838L18402・853M23223・6N28004・34P41166・38Q719211・05R1032216・0.WORD完美格式..技术资料.专业整理.T1677426・03・4最小泄放面积的计算3・4・1计算的最小泄放面积为物料流经安全阀时通过的最小截面积。对于全启式安全阀为喉径截面积，对于微启式安全阎为环隙面积。.WORD完美格式..WORD完美格式..技术资料.专业整理.Pi：绝对压力，MPa；Pct:临界压力，MPa；T：绝对温度，K；Tct：临界温度,K图1气体压缩因子（Z）值表2不同性质气体的X值.WORD完美格式..技术资料.专业整理..WORD完美格式..技术资料.专业整理.导图34.10管道上安装的安全阀，应位于压力比较稳定，距振动源（如果有）的距离应满足表3的要求。对于压缩机等大型设备振动源，更应注意安全阀的设置位置，以避免误开启和由于振动使入口管道破坏。4.11保护全充满液体的设备所用的安全阀，要安装在设备的顶部或顶部出口管道上。4.12安全阀入口管道至少要有5%的坡度，坡向被保护的系统。入口管道尽量避免袋形弯，如不能避免，则对于易凝物质，在袋形弯低点有连续流动的排液管连至同一压力系统，若凝液易变稠或成固态，则此排液管要伴热；对于不凝介质，在袋形弯的最低处有易于接近的放净阀。表3安全阀距震动源的最小距离压力波动源最小直管段长度控制阀和截止阀25倍管径不在一个平面内的两个弯头20倍管径同一个平面内的两个弯头15倍管径一个弯头10倍管径脉动衰减器10倍管径5安全阀出口管道的设计5.1安全阀出口管道的管径要不小于安全阀出口直径。5.2安全阀出口管道应考虑背压不超过安全阀定压的一定值。对于弹簧式安全阀，普通型其背压不超过安全阀定压的10%，波纹管型（平衡型）其...
