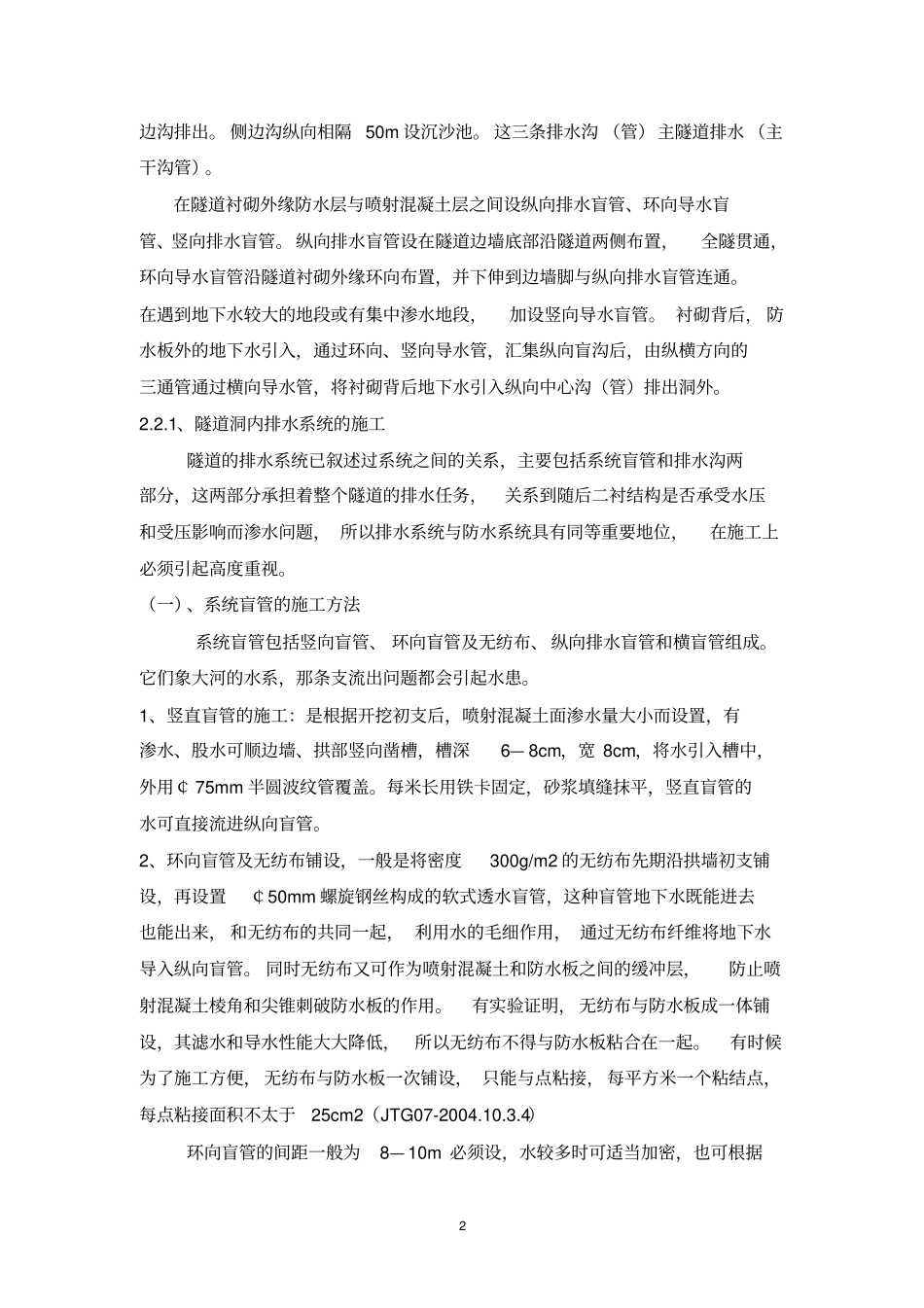

公路隧道防排水系统及施工讲解_第2页
2/12

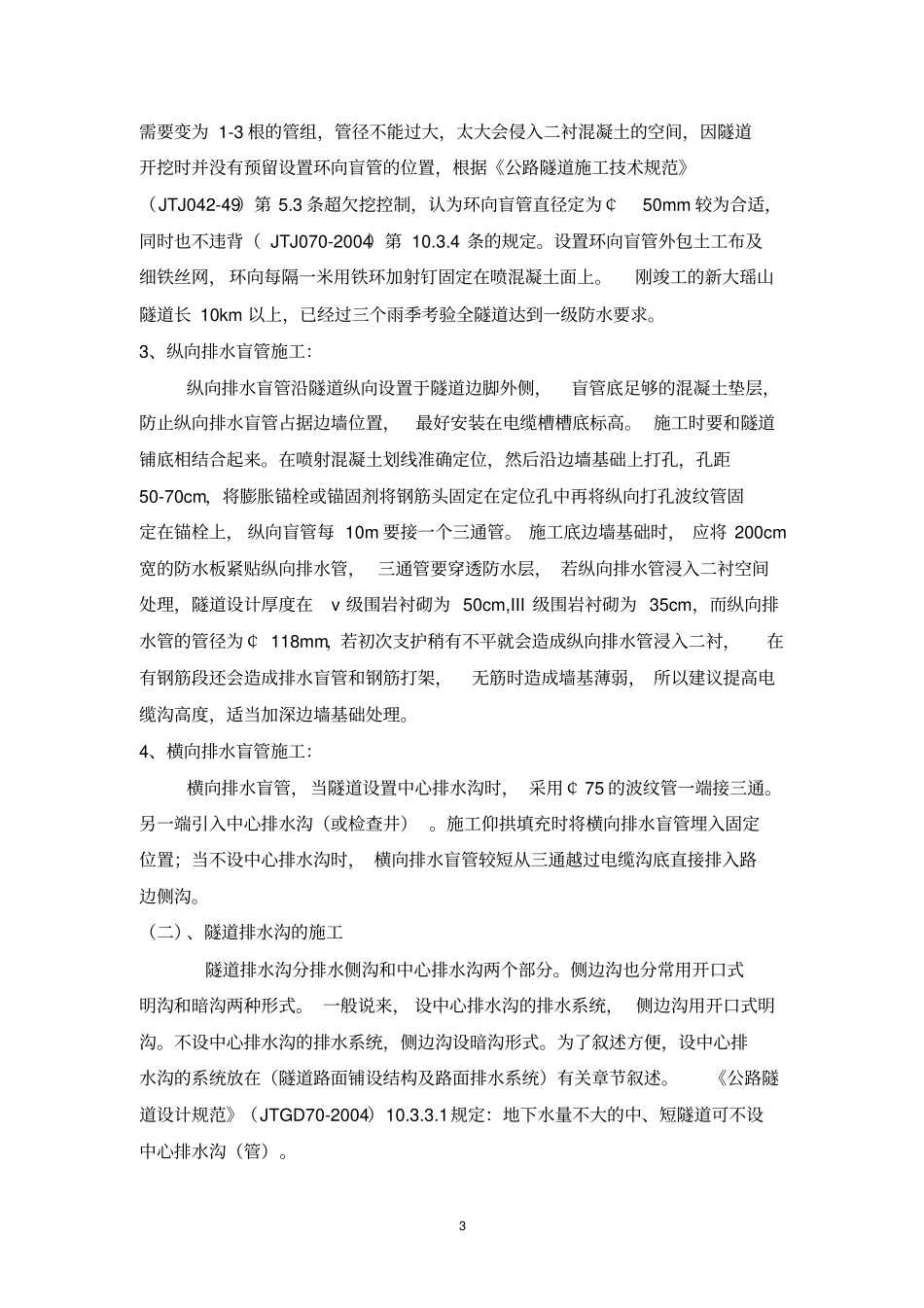

公路隧道防排水系统及施工讲解_第3页
3/12
1高速公路隧道防排水系统及施工摘要:公路隧道防排水施工应遵循“以排为主,防、排、截、堵相结合”的综合治理原则,达到排水通畅、防水可靠、经济合理。确保结构和设备的正常使用和行车安全,便于隧道防排水系统整体功能增强。关键词:防排水系统、无纺布密度、防水板、止水带1引言:水对隧道危害是多方面的,漏水的长期作用,可能造成隧道侵蚀破坏,危害结构的耐久性。特别是严寒地区。因此,高速公路隧道防排水应满足:拱部、边墙、路面、设备箱洞不渗水;车行横通道、人行横通道等服务通道拱部不滴水;边墙不滴水。要达到公路隧道防排水标准必须对隧道地表水、地下水进行妥善处理,结合隧道开挖、支护、衬砌采取可靠的防水、排水措施,使洞内外形成一个完整的畅通的防排水系统。2、隧道防排水系统2.1、隧道洞外:为防止地表水冲刷洞口和洞口边、仰坡的水流入隧道,隧道、辅助通道的洞口及明洞应设置截水沟和排水沟。具体措施是在明洞回填层顶面洞门墙背设排水沟,明洞槽边、仰坡开挖线3-5m以外设截水沟。排水沟一般采用矩形断面,尺寸50cmx50cm;截水沟可采用矩形断面,也可采用梯形断面。洞口水沟应不渗透才能起到截水作用,并将洞口边、仰坡地表水引至洞口以外的路基边坡排水系统。排水沟、截水沟迎水面一侧沟壁不能高于坡面。洞外的水不应流入隧道,避免将洞外泥沙和杂物带入洞内,堵塞洞内排水系统。当出口方向的路暂为上坡时,一般可沿路线方向做反坡排水:当地形条件限制时,反坡排水有困难进,最好在隧道设置带流水蓖的横向路面截水沟,阻止洞外路面流水入隧道内。横向路面截水沟引入路基排水系统。2.2、隧道洞内的排水系统隧道纵向主排水系统有埋在“路面结构下中心水沟(管),集中引排地下水”(地下水不大的中短隧道可不设中心水沟),纵向间距100m设检查井;路面两侧设边路侧边沟,主要用来引排运营中隧道内清洗污水、消防水、电缆沟内的集水,一般不会太多,可通过路侧边沟设沉沙池的地方打入进入路侧边沟。当隧道内未设中心水管(沟)时,衬砌背后的地下水也可通过横向盲管穿过电缆沟底向2边沟排出。侧边沟纵向相隔50m设沉沙池。这三条排水沟(管)主隧道排水(主干沟管)。在隧道衬砌外缘防水层与喷射混凝土层之间设纵向排水盲管、环向导水盲管、竖向排水盲管。纵向排水盲管设在隧道边墙底部沿隧道两侧布置,全隧贯通,环向导水盲管沿隧道衬砌外缘环向布置,并下伸到边墙脚与纵向排水盲管连通。在遇到地下水较大的地段或有集中渗水地段,加设竖向导水盲管。衬砌背后,防水板外的地下水引入,通过环向、竖向导水管,汇集纵向盲沟后,由纵横方向的三通管通过横向导水管,将衬砌背后地下水引入纵向中心沟(管)排出洞外。2.2.1、隧道洞内排水系统的施工隧道的排水系统已叙述过系统之间的关系,主要包括系统盲管和排水沟两部分,这两部分承担着整个隧道的排水任务,关系到随后二衬结构是否承受水压和受压影响而渗水问题,所以排水系统与防水系统具有同等重要地位,在施工上必须引起高度重视。(一)、系统盲管的施工方法系统盲管包括竖向盲管、环向盲管及无纺布、纵向排水盲管和横盲管组成。它们象大河的水系,那条支流出问题都会引起水患。1、竖直盲管的施工:是根据开挖初支后,喷射混凝土面渗水量大小而设置,有渗水、股水可顺边墙、拱部竖向凿槽,槽深6—8cm,宽8cm,将水引入槽中,外用¢75mm半圆波纹管覆盖。每米长用铁卡固定,砂浆填缝抹平,竖直盲管的水可直接流进纵向盲管。2、环向盲管及无纺布铺设,一般是将密度300g/m2的无纺布先期沿拱墙初支铺设,再设置¢50mm螺旋钢丝构成的软式透水盲管,这种盲管地下水既能进去也能出来,和无纺布的共同一起,利用水的毛细作用,通过无纺布纤维将地下水导入纵向盲管。同时无纺布又可作为喷射混凝土和防水板之间的缓冲层,防止喷射混凝土棱角和尖锥刺破防水板的作用。有实验证明,无纺布与防水板成一体铺设,其滤水和导水性能大大降低,所以无纺布不得与防水板粘合在一起。有时候为了施工方便,无纺布与防水板一次铺设,只能与点粘接,每平方米一个粘结点,每点粘接面积不太于25cm2(JTG07-2004.10.3.4)环向盲管的...
