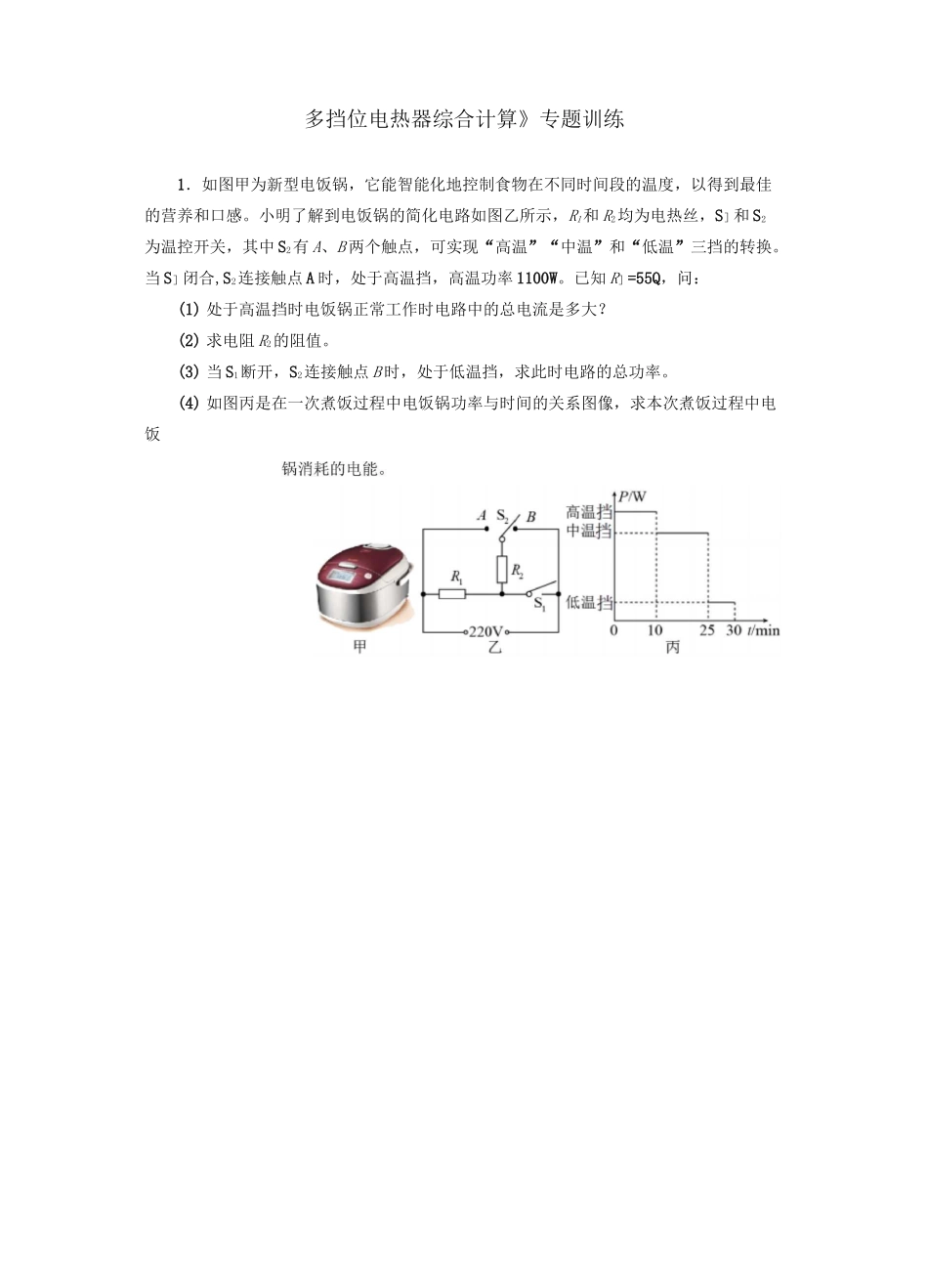

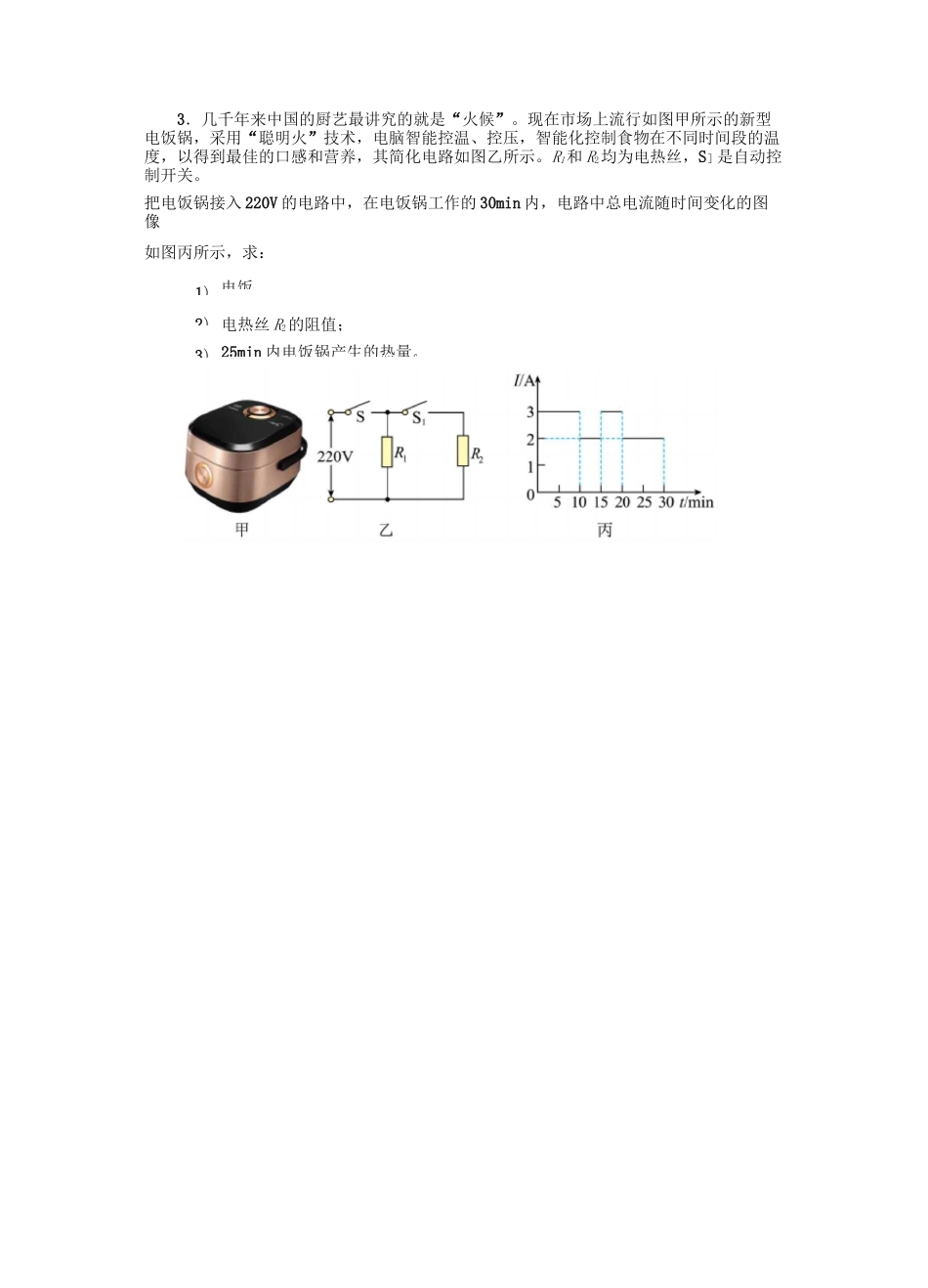

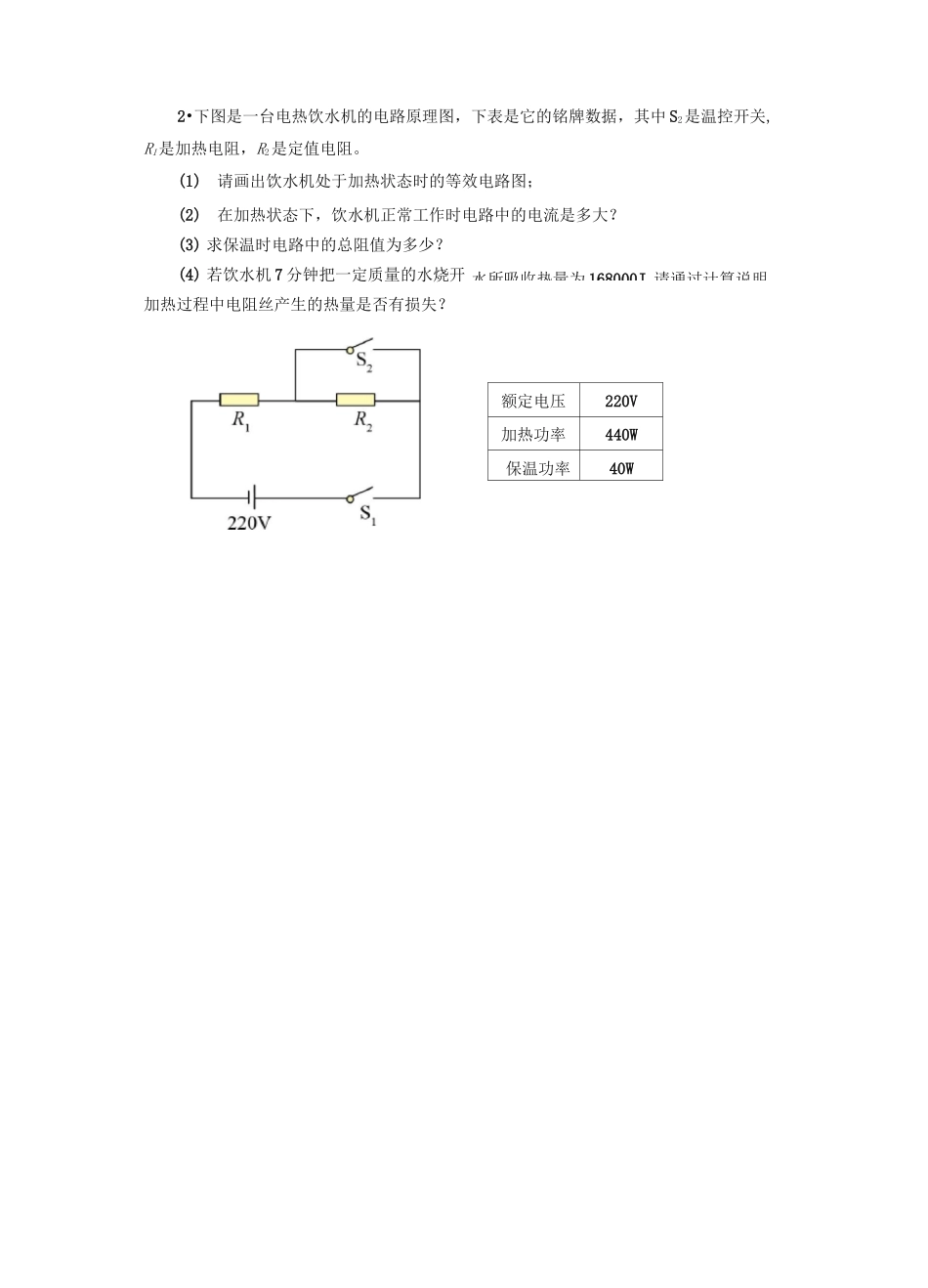

多挡位电热器综合计算》专题训练1．如图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。小明了解到电饭锅的简化电路如图乙所示，R1和R2均为电热丝，S］和S2为温控开关，其中S2有A、B两个触点，可实现“高温”“中温”和“低温”三挡的转换。当S］闭合,S2连接触点A时，处于高温挡，高温功率1100W。已知R］=55Q，问：(1)处于高温挡时电饭锅正常工作时电路中的总电流是多大？(2)求电阻R2的阻值。(3)当S1断开，S2连接触点B时，处于低温挡，求此时电路的总功率。(4)如图丙是在一次煮饭过程中电饭锅功率与时间的关系图像，求本次煮饭过程中电饭水所吸收热量为168000J,请通过计算说明额定电压220V加热功率440W保温功率40W2•下图是一台电热饮水机的电路原理图，下表是它的铭牌数据，其中S2是温控开关,R1是加热电阻，R2是定值电阻。(1)请画出饮水机处于加热状态时的等效电路图；(2)在加热状态下，饮水机正常工作时电路中的电流是多大？(3)求保温时电路中的总阻值为多少？(4)若饮水机7分钟把一定质量的水烧开加热过程中电阻丝产生的热量是否有损失？1)电饭2)电热丝R2的阻值；25min内电饭锅产生的热量。3．几千年来中国的厨艺最讲究的就是“火候”。现在市场上流行如图甲所示的新型电饭锅，采用“聪明火”技术，电脑智能控温、控压，智能化控制食物在不同时间段的温度，以得到最佳的口感和营养，其简化电路如图乙所示。R1和R2均为电热丝，S］是自动控制开关。把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图丙所示，求：3)051015Vmin甲Z4.如图甲所示为某电烤箱的内部简化电路，S］为自动控制开关，R1和R2均为电热丝,图乙是电烤箱正常工作时电流随时间变化的图象。求：（1）低温挡工作时的功率；（2）电热丝R2的阻值；（3）15min内电烤箱消耗的电能；（4）若开始工作时实际总电流为9A,试计算电热丝R2的实际功率（电热丝的电阻保持不变）。SSL車L込5．（2）小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个档位，“高温”档功率为36W,“低温”档功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为档位切换开关，R1和R为电热丝。12当座椅垫处于“高温”档加热时，通过计算回答□通过座椅垫的电流是多少安？①电热丝R］的阻值是多少欧？□座椅垫工作5min产生的热量是多少焦？6.某品牌电热扇工作原理如图所示。S]为双触点开关，1、2、3、4为开关触点，通过旋转开关S],可实现加热功能的“空挡”“低温挡”和“高温挡”之间的切换；电动机工作时可使电热扇往复转动。R和R均为电热丝，阻值不受温度影响，R=880。电热扇部分参数如121表所示。(1)请画出电热扇处于低温挡且不转动时的等效电路图，并计算此时电路正常工作消耗的总功率。⑵求"的阻值。(3)若电动机正常工作10min，内部线圈产生的热量为多少?额定电压220V高温档加热功率1650W电动机功率44W电动机线圈电阻6Q7．小明的爸爸经常加班到很晚才回家，到家后饭菜已凉。小明使用一款家用两挡可控的加热餐盘为爸爸热饭。该加热餐盘简化电路如图甲所示，R］、R2均是发热电阻，R2的阻像是Ri的3倍，高温挡电功率为880W。求：(1)餐盘处于低温挡时，电路中电流是多少？(2)若电路中只使用该恒温餐盘，加热1kg米饭温度升高40①，电能表的脉冲指示灯闪烁了125次，如图乙所示，这个加热餐盘的效率是多少？［米饭的比热容取2.5x103J/(kgl)］8•如表为某品牌取暖用油汀的铭牌，其内部电路如图所示，R1和"均为电热丝，S1是温度自动控制开关，闭合开关关S，30min内油汀消耗的电能为0.682kW・h,求:额定电压220v额定功率低温档880w高温档2090w(1)通过叫的电流；(2)电热丝R的电阻；2(3)30min内开关S］闭合的时间。9.如图所示的电热水壶有“加热”和“保温”两种工作状态，由温控开关S］控制，从它的说明书上收集到如下数据，电路原理图已经看不清楚。经阅读可知，电路原理图中有两个相同的发热电阻R］、R2和电源开关。（1）请你画出电热水壶内部电路图。（2）计算R］的电阻。（3）电热...
