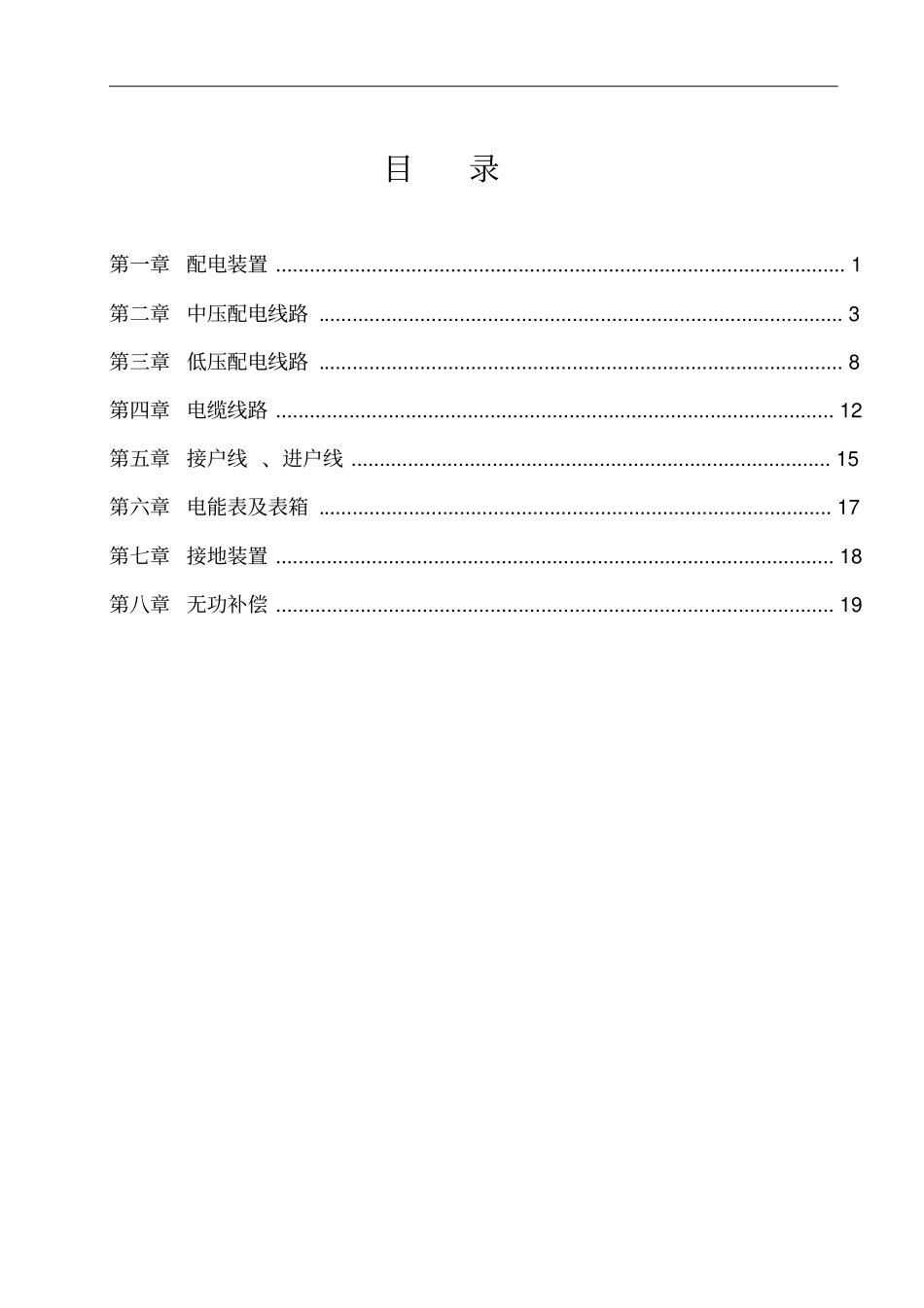

目录第一章配电装置.....................................................................................................1第二章中压配电线路.............................................................................................3第三章低压配电线路.............................................................................................8第四章电缆线路...................................................................................................12第五章接户线、进户线.....................................................................................15第六章电能表及表箱...........................................................................................17第七章接地装置...................................................................................................18第八章无功补偿...................................................................................................191第一章配电装置第一条公用配电台区应根据村庄规划，选择负荷较集中地区设置，避开易爆、易燃、污秽严重及地势低洼地带；高压进线、低压出线方便；便于施工、运行维护。第二条新安装的公用配电变压器应按“小容量、密布点、短半径”的原则进行建设与改造，一律选用S11及以上系列产品。推荐使用可调容式变压器和非晶合金变压器，降低损耗，提高变压器使用效率。配变容量应按3-5年发展规划选择。第三条安装在室内的配电变压器，室内应有良好的自然通风。可燃油油浸变压器室的耐火等级应为一级。变压器外廓距墙壁和门的最小净距不应小于表1规定。表1可燃油油浸变压器外廓与变压器室墙壁和门的最小净距变压器容量（kVA)100及以下100以上变压器外廓与后壁、侧壁净距（mm）600800变压器外廓与门净距（mm）8001000第四条配电室内应留有维护通道：固定式配电屏为单列布置时，屏前通道为1.5m；固定式配电屏为双列布置时，屏前通道为2.0m；屏后和屏侧维护通道为1.0m，有困难时可减为0.8m。配电室的长度超过7.0m时，应设两个出口，并应布置在配电室两端，门应向外开启；成排布置的配电屏其长度超过6.0m时，屏后通道应设两个出口，并宜布置在通道的两端。第五条315kVA及以下的变压器，宜采用柱上式安装，315kVA以上的变压器，宜采用室内安装。当采用箱式变压器时，应综合考虑使用性质、周围2环境等条件。第六条柱上安装的变压器，其底座距地面不小于2.5m。第七条变压器低压侧至配电盘，应采用铜芯电缆，电缆截面按照变压器容量和负荷大小确定；低压套管侧、低压配电盘侧采用合适的接线端子连接电缆，电缆中间不允许有接头，电缆两端连接前均应途中性凡士林。第八条敷设电缆时，不应使电缆在支架上及地面上摩擦拖拉，电缆的最小弯曲半径为电缆直径的10倍，电缆应排列整齐、不交叉、固定良好、并装设标示牌，电缆终端头应由熟悉人员来做，并达到有关标准要求。第九条配电盘出线其截面按实际负荷考虑，最小截面不得小于50mm2。沿电杆敷设时，应穿管防护。与开关、刀闸连接时必须使用合适的接线端子；与低压出线连接时，宜使用钳压接或并沟线夹接续，且留有滴水弯。第十条配电盘采用符合国标GB7251.1-2005《低压成套开关设备和控制设备》规定的产品。盘内安装的电器和仪表应符合国标或部颁的技术标准。不允许采用简易式、半封闭配电盘。盘面使用的接触器、空气开关必须采用20系列以上的新型产品。配电盘内的开关应标明出线名称。第十一条变压器安装前应先检查有无渗油现象，大盖螺丝有无缺损，瓷套管有无损坏，油位是否符合要求等，并经试验合格。第十二条变压器在搬运起吊时，不得使套管和散热器、油枕等受力。第十三条配电室的高压进线先经跌落式熔断器到引线瓷瓶，最后到变压器接线柱。第十四条变压器外壳接地线与中性线连接后应可靠接地。第十五条跌落式熔断器绝缘体应良好，熔丝管不应有吸潮膨胀或弯曲现象，配电变压器熔丝地选择宜按以下要求进行：（1）容量在100kVA及以下者，3高压侧熔丝按变压器额定电流的2-3倍选...
