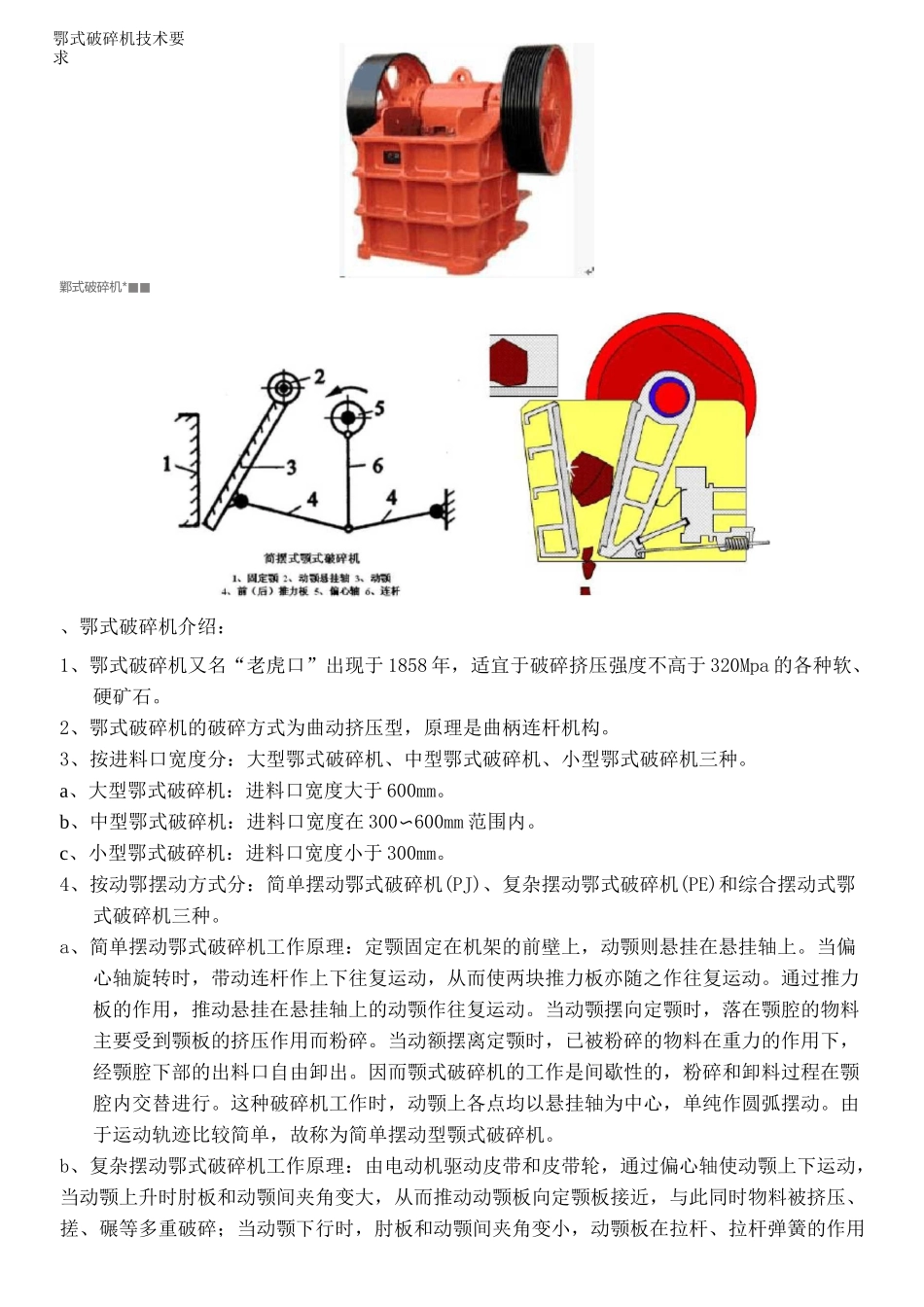

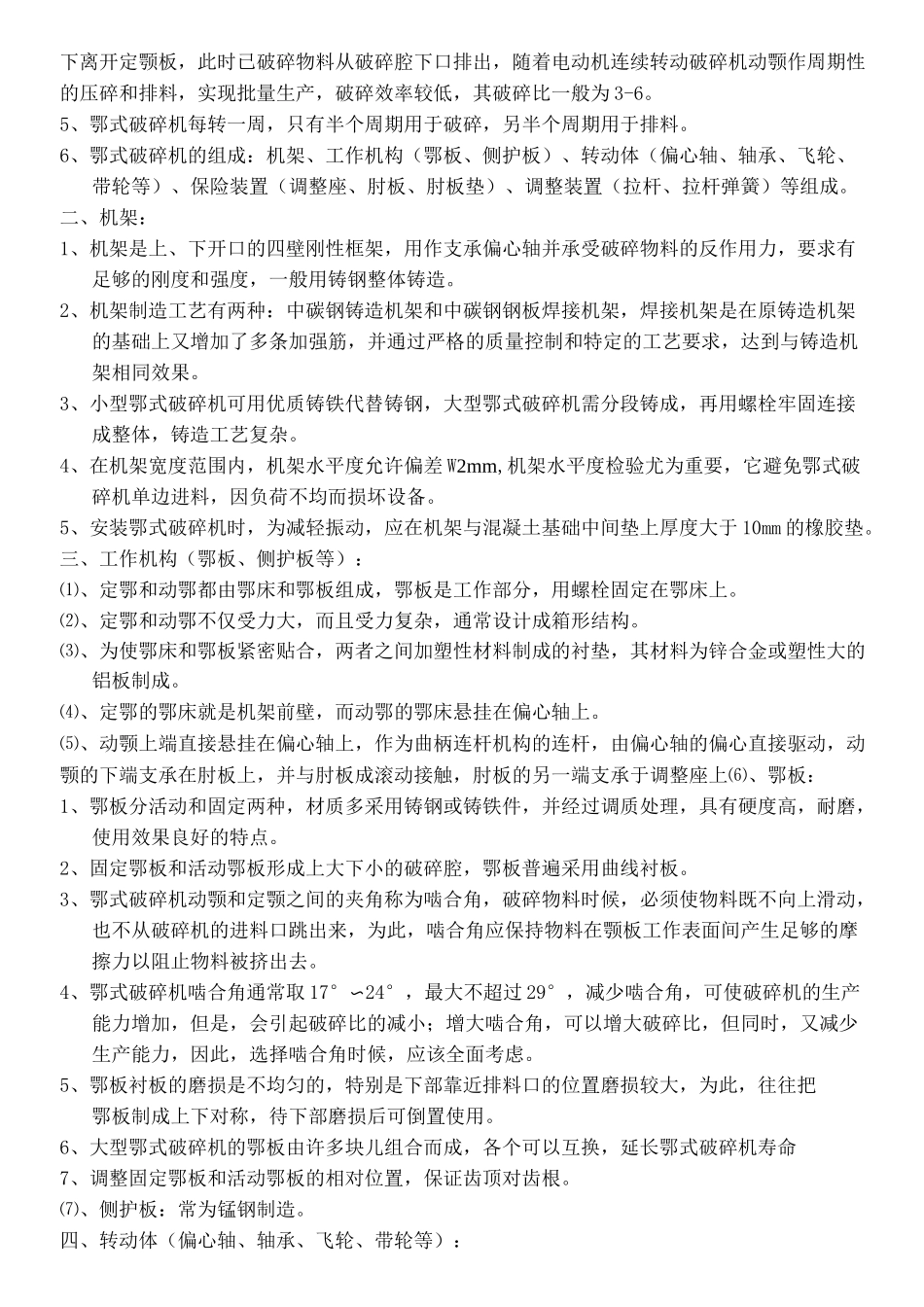

鄂式破碎机技术要求鄴式破碎机*■■、鄂式破碎机介绍：1、鄂式破碎机又名“老虎口”出现于1858年，适宜于破碎挤压强度不高于320Mpa的各种软、硬矿石。2、鄂式破碎机的破碎方式为曲动挤压型，原理是曲柄连杆机构。3、按进料口宽度分：大型鄂式破碎机、中型鄂式破碎机、小型鄂式破碎机三种。a、大型鄂式破碎机：进料口宽度大于600mm。b、中型鄂式破碎机：进料口宽度在300〜600mm范围内。c、小型鄂式破碎机：进料口宽度小于300mm。4、按动鄂摆动方式分：简单摆动鄂式破碎机(PJ)、复杂摆动鄂式破碎机(PE)和综合摆动式鄂式破碎机三种。a、简单摆动鄂式破碎机工作原理：定颚固定在机架的前壁上，动颚则悬挂在悬挂轴上。当偏心轴旋转时，带动连杆作上下往复运动，从而使两块推力板亦随之作往复运动。通过推力板的作用，推动悬挂在悬挂轴上的动颚作往复运动。当动颚摆向定颚时，落在颚腔的物料主要受到颚板的挤压作用而粉碎。当动额摆离定颚时，已被粉碎的物料在重力的作用下，经颚腔下部的出料口自由卸出。因而颚式破碎机的工作是间歇性的，粉碎和卸料过程在颚腔内交替进行。这种破碎机工作时，动颚上各点均以悬挂轴为中心，单纯作圆弧摆动。由于运动轨迹比较简单，故称为简单摆动型颚式破碎机。b、复杂摆动鄂式破碎机工作原理：由电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板和动颚间夹角变大，从而推动动颚板向定颚板接近，与此同时物料被挤压、搓、碾等多重破碎；当动颚下行时，肘板和动颚间夹角变小，动颚板在拉杆、拉杆弹簧的作用下离开定颚板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动颚作周期性的压碎和排料，实现批量生产，破碎效率较低，其破碎比一般为3-6。5、鄂式破碎机每转一周，只有半个周期用于破碎，另半个周期用于排料。6、鄂式破碎机的组成：机架、工作机构（鄂板、侧护板）、转动体（偏心轴、轴承、飞轮、带轮等）、保险装置（调整座、肘板、肘板垫）、调整装置（拉杆、拉杆弹簧）等组成。二、机架：1、机架是上、下开口的四壁刚性框架，用作支承偏心轴并承受破碎物料的反作用力，要求有足够的刚度和强度，一般用铸钢整体铸造。2、机架制造工艺有两种：中碳钢铸造机架和中碳钢钢板焊接机架，焊接机架是在原铸造机架的基础上又增加了多条加强筋，并通过严格的质量控制和特定的工艺要求，达到与铸造机架相同效果。3、小型鄂式破碎机可用优质铸铁代替铸钢，大型鄂式破碎机需分段铸成，再用螺栓牢固连接成整体，铸造工艺复杂。4、在机架宽度范围内，机架水平度允许偏差W2mm,机架水平度检验尤为重要，它避免鄂式破碎机单边进料，因负荷不均而损坏设备。5、安装鄂式破碎机时，为减轻振动，应在机架与混凝土基础中间垫上厚度大于10mm的橡胶垫。三、工作机构（鄂板、侧护板等）：⑴、定鄂和动鄂都由鄂床和鄂板组成，鄂板是工作部分，用螺栓固定在鄂床上。⑵、定鄂和动鄂不仅受力大，而且受力复杂，通常设计成箱形结构。⑶、为使鄂床和鄂板紧密贴合，两者之间加塑性材料制成的衬垫，其材料为锌合金或塑性大的铝板制成。⑷、定鄂的鄂床就是机架前壁，而动鄂的鄂床悬挂在偏心轴上。⑸、动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端支承在肘板上，并与肘板成滚动接触，肘板的另一端支承于调整座上⑹、鄂板：1、鄂板分活动和固定两种，材质多采用铸钢或铸铁件，并经过调质处理，具有硬度高，耐磨，使用效果良好的特点。2、固定鄂板和活动鄂板形成上大下小的破碎腔，鄂板普遍采用曲线衬板。3、鄂式破碎机动颚和定颚之间的夹角称为啮合角，破碎物料时候，必须使物料既不向上滑动，也不从破碎机的进料口跳出来，为此，啮合角应保持物料在颚板工作表面间产生足够的摩擦力以阻止物料被挤出去。4、鄂式破碎机啮合角通常取17°〜24°，最大不超过29°，减少啮合角，可使破碎机的生产能力增加，但是，会引起破碎比的减小；增大啮合角，可以增大破碎比，但同时，又减少生产能力，因此，选择啮合角时候，应该全面考虑。5、鄂板衬板的磨损是不均匀的，特别是下部靠近排料口的位置磨损较大，为此，往往...
