几何量公差与检测试卷习题及标准答案VIP免费

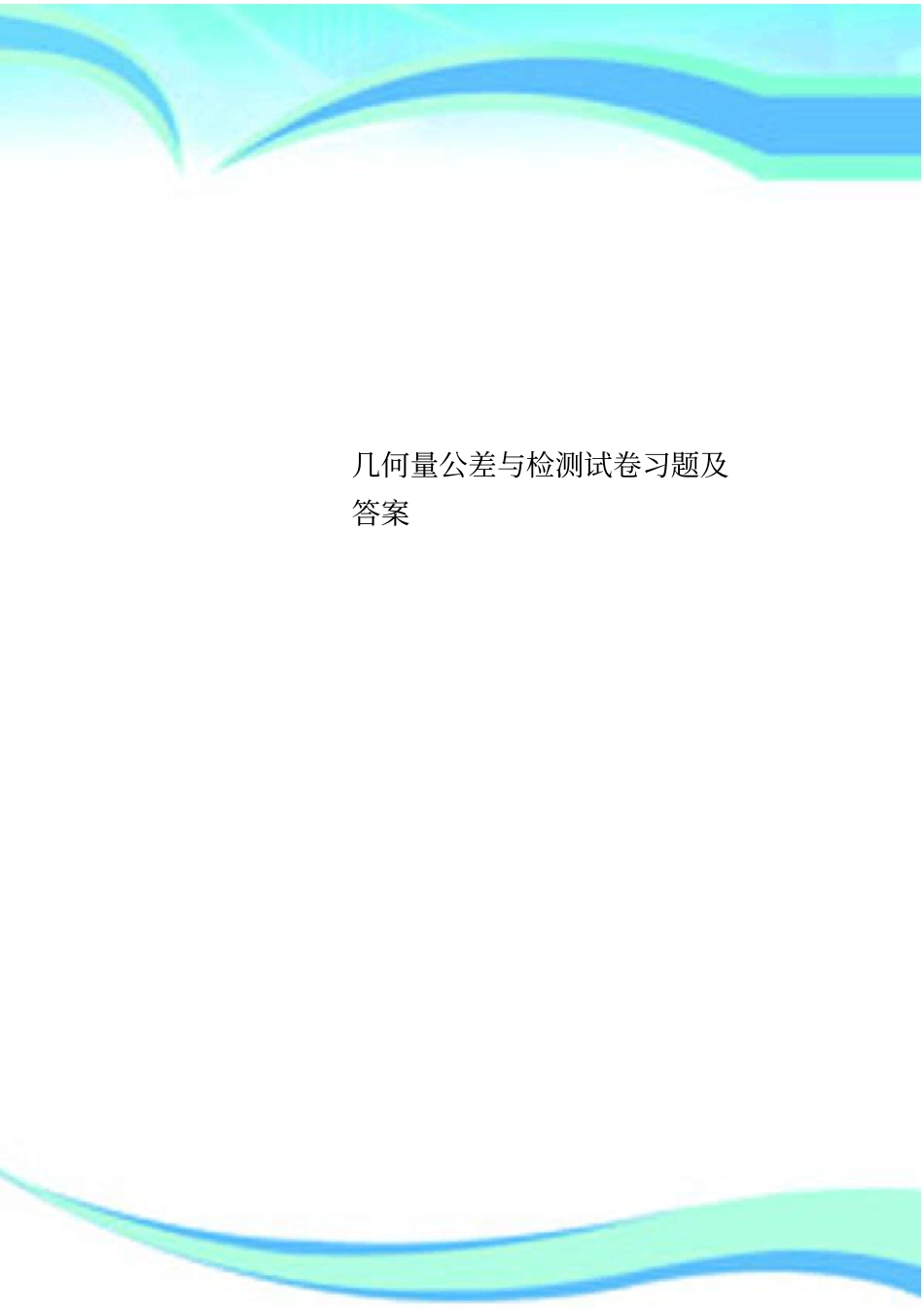

几何量公差与检测试卷习题及标准答案_第1页
1/17
几何量公差与检测试卷习题及标准答案_第2页
2/17
几何量公差与检测试卷习题及标准答案_第3页
3/17

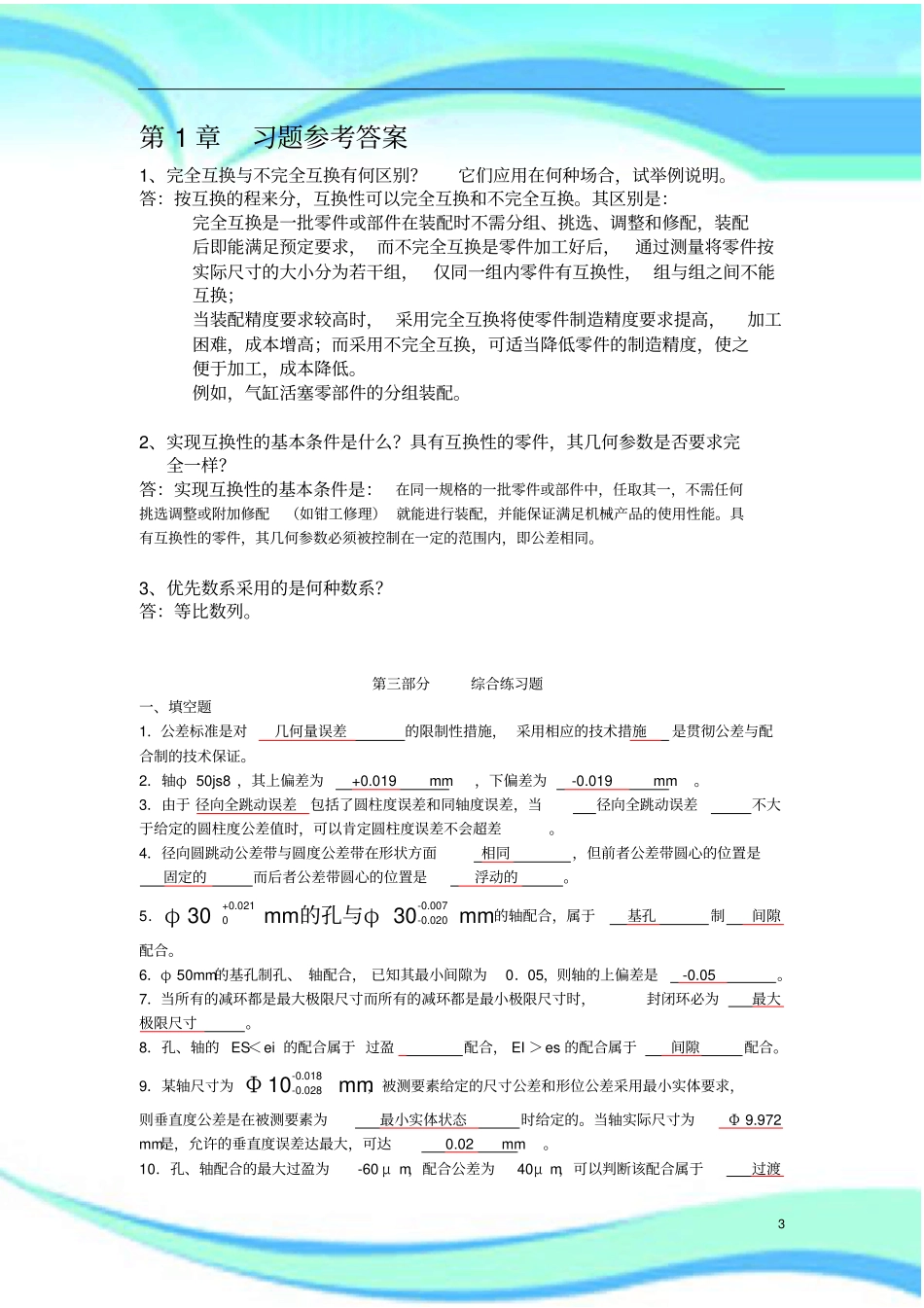

几何量公差与检测试卷习题及答案2————————————————————————————————作者:————————————————————————————————日期:3第1章习题参考答案1、完全互换与不完全互换有何区别?它们应用在何种场合,试举例说明。答:按互换的程来分,互换性可以完全互换和不完全互换。其区别是:完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配,装配后即能满足预定要求,而不完全互换是零件加工好后,通过测量将零件按实际尺寸的大小分为若干组,仅同一组内零件有互换性,组与组之间不能互换;当装配精度要求较高时,采用完全互换将使零件制造精度要求提高,加工困难,成本增高;而采用不完全互换,可适当降低零件的制造精度,使之便于加工,成本降低。例如,气缸活塞零部件的分组装配。2、实现互换性的基本条件是什么?具有互换性的零件,其几何参数是否要求完全一样?答:实现互换性的基本条件是:在同一规格的一批零件或部件中,任取其一,不需任何挑选调整或附加修配(如钳工修理)就能进行装配,并能保证满足机械产品的使用性能。具有互换性的零件,其几何参数必须被控制在一定的范围内,即公差相同。3、优先数系采用的是何种数系?答:等比数列。第三部分综合练习题一、填空题1.公差标准是对几何量误差的限制性措施,采用相应的技术措施是贯彻公差与配合制的技术保证。2.轴φ50js8,其上偏差为+0.019mm,下偏差为-0.019mm。3.由于径向全跳动误差包括了圆柱度误差和同轴度误差,当径向全跳动误差不大于给定的圆柱度公差值时,可以肯定圆柱度误差不会超差。4.径向圆跳动公差带与圆度公差带在形状方面相同,但前者公差带圆心的位置是固定的而后者公差带圆心的位置是浮动的。5.φ30+0.0210mm的孔与φ30-0.007-0.020mm的轴配合,属于基孔制间隙配合。6.φ50mm的基孔制孔、轴配合,已知其最小间隙为0.05,则轴的上偏差是-0.05。7.当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时,封闭环必为最大极限尺寸。8.孔、轴的ES<ei的配合属于过盈配合,EI>es的配合属于间隙配合。9.某轴尺寸为Φ10-0.018-0.028mm,被测要素给定的尺寸公差和形位公差采用最小实体要求,则垂直度公差是在被测要素为最小实体状态时给定的。当轴实际尺寸为Φ9.972mm是,允许的垂直度误差达最大,可达0.02mm。10.孔、轴配合的最大过盈为-60μm,配合公差为40μm,可以判断该配合属于过渡4配合。11.在产品设计中,尺寸链计算是根据机器的精度要求,合理地确定有关尺寸的公差和极限偏差。12.选择基准制时,应优先选用基孔制原因是加工孔比加工轴要困难,所用刀具量具尺寸规格也多,成本大。13.配合公差是指允许间隙或过盈的变动量,它表示配合精度的高低。14.国家标准中规定表面粗糙度的主要评定参数有Re、Ry、Rz三项。15.┻Φ0.1○LA含义是给定方向上元素相对基准元素A的垂直度公差是Φ0.1,且遵循最小实体要求。16.φ45+0.0050mm孔的基本偏差数值为0,φ50-0.050-0.112轴的基本偏差数值为-0.050mm。17.完全互换是指零部件在装配或换前,不做任何的选择;装配时不做调整或修配;装配后能满足预定的使用性能要求。。18.孔尺寸φ48P7,其基本偏差是-17μm,最小极限尺寸是Φ47.958mm。19.φ50H10的孔和φ50js10的轴,已知IT10=0.100mm,其ES=+0.100mm,EI=0mm,es=+0.050mm,ei=-0.050mm。20.圆柱度和径向全跳动公差带相同点是公差带形状相同,不同点是前者公差带轴线位置浮动而后者轴线的位置是固定的。21.圆度的公差带形状是半径差为公差值t的两个同心圆之间的区域,圆柱度的公差带形状是半径差为公差值t的两个同轴圆柱面之间的区域。22.齿轮公法线长度变动(ΔFw)是控制传递运动准确性的指标,公法线平均长度偏差(ΔEw)是控制齿轮副侧隙的指标。23.当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时,封闭环必为最大极限尺寸。24.孔、轴的ES<ei的配合属于过盈配合,EI>es的配合属于间隙配合。25.齿轮标记6DFGB10095-88的含义是:6表示第Ⅰ,Ⅱ,Ⅲ公差组的精度等级,D表示齿厚上偏差,F表示...
