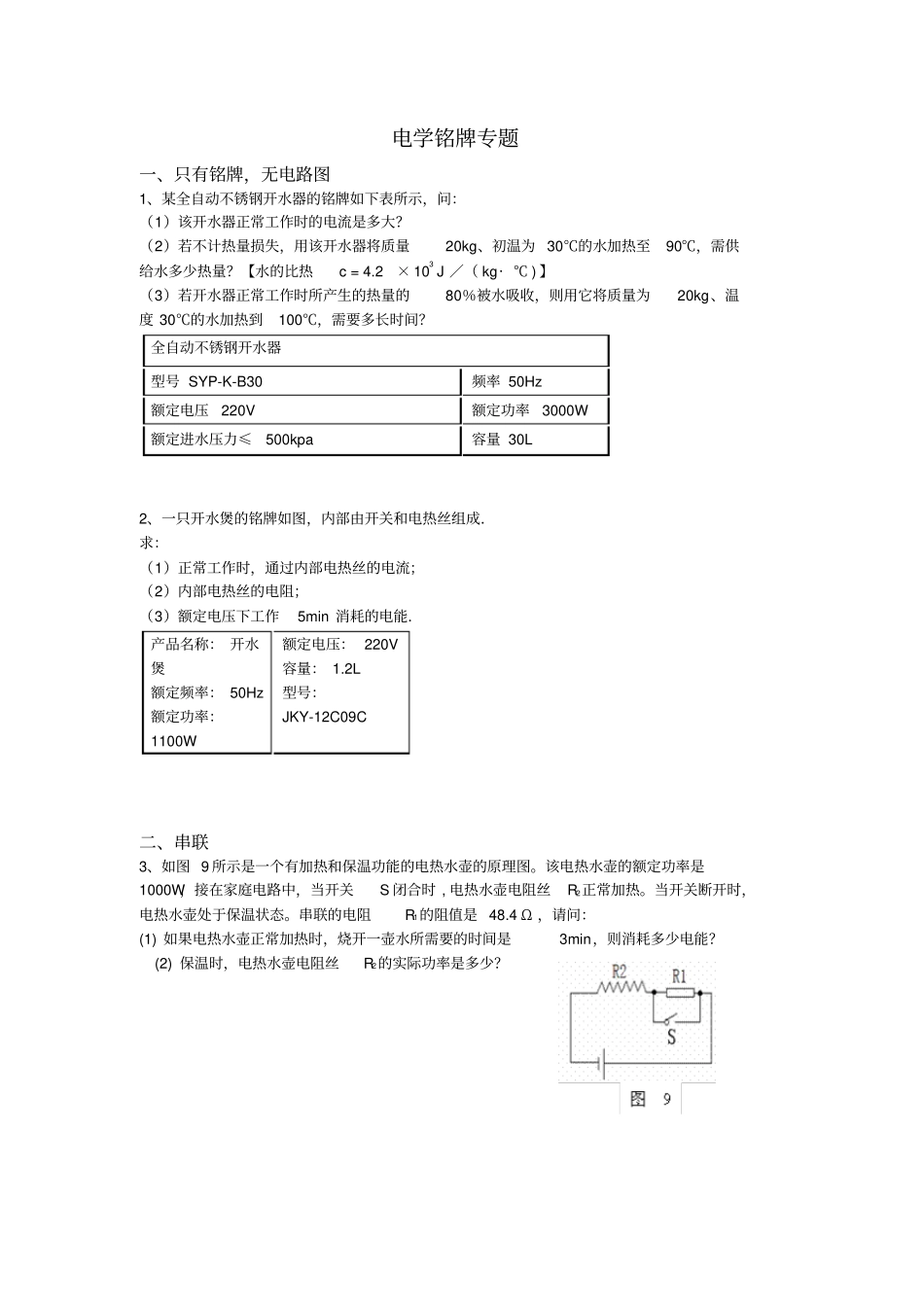

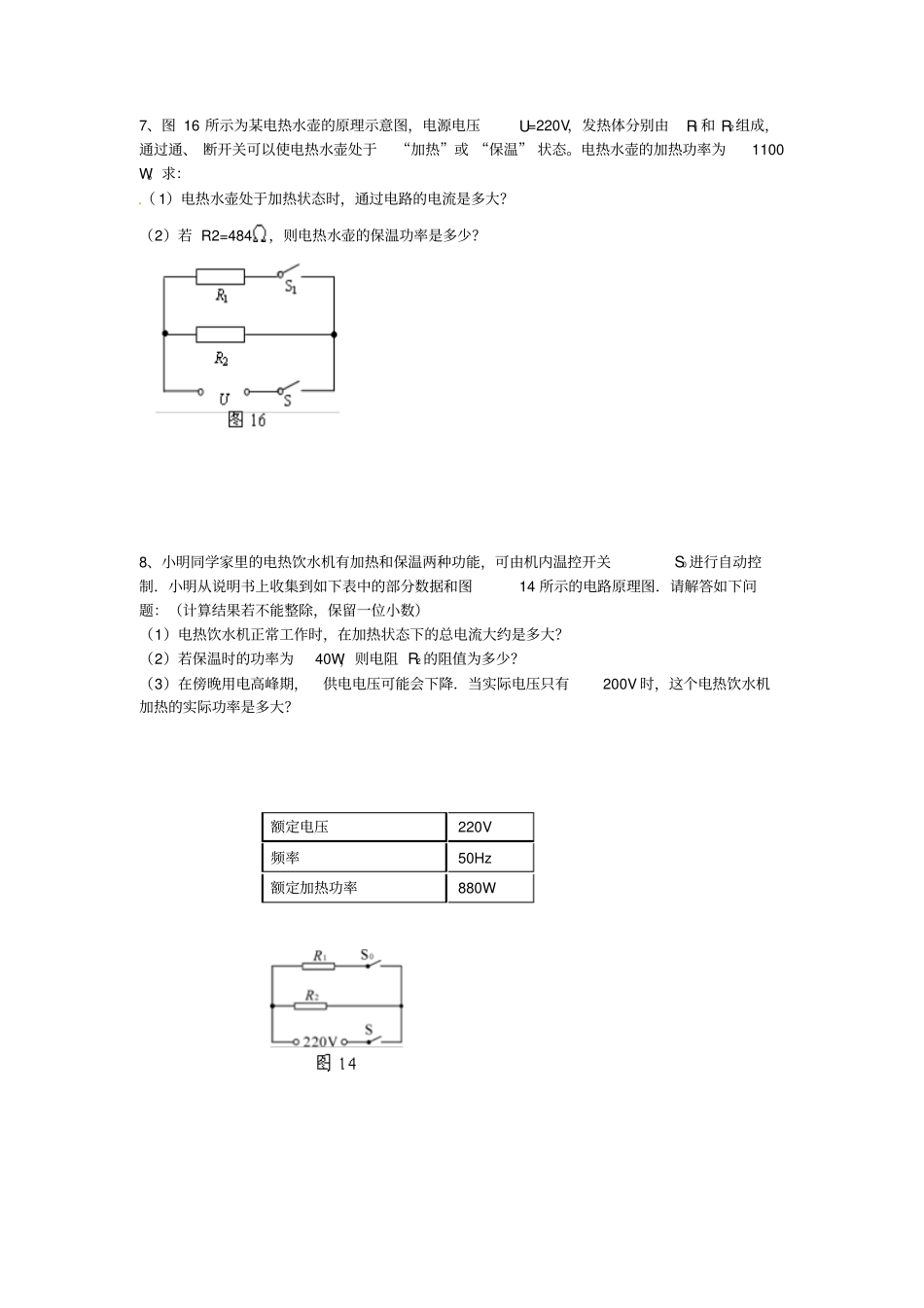

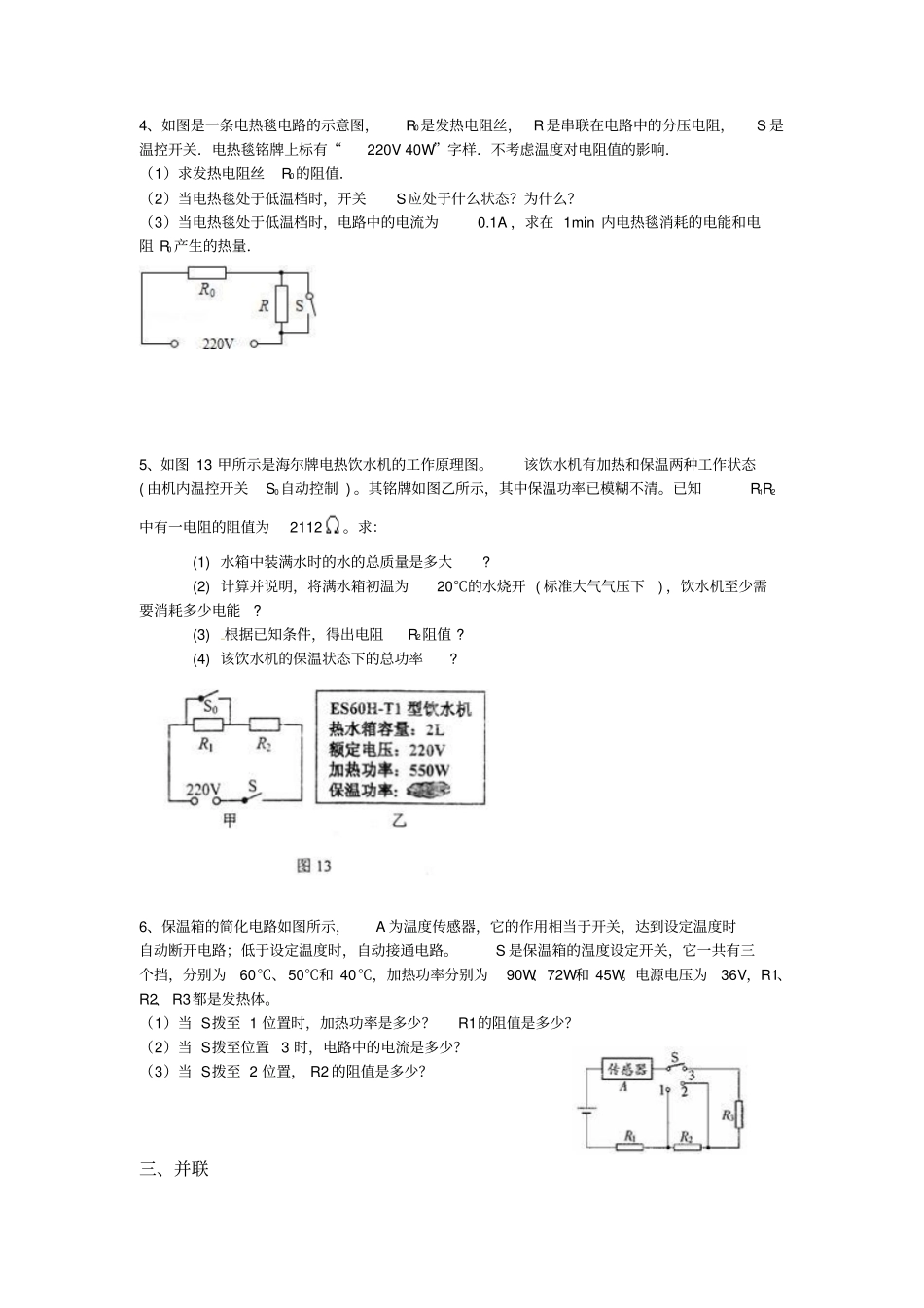

电学铭牌专题一、只有铭牌，无电路图1、某全自动不锈钢开水器的铭牌如下表所示，问：（1）该开水器正常工作时的电流是多大？（2）若不计热量损失，用该开水器将质量20kg、初温为30℃的水加热至90℃，需供给水多少热量？【水的比热c=4.2×103J／（kg·℃)】（3）若开水器正常工作时所产生的热量的80％被水吸收，则用它将质量为20kg、温度30℃的水加热到100℃，需要多长时间？全自动不锈钢开水器型号SYP-K-B30频率50Hz额定电压220V额定功率3000W额定进水压力≤500kpa容量30L2、一只开水煲的铭牌如图，内部由开关和电热丝组成．求：（1）正常工作时，通过内部电热丝的电流；（2）内部电热丝的电阻；（3）额定电压下工作5min消耗的电能．产品名称：开水煲额定频率：50Hz额定功率：1100W额定电压：220V容量：1.2L型号：JKY-12C09C二、串联3、如图9所示是一个有加热和保温功能的电热水壶的原理图。该电热水壶的额定功率是1000W，接在家庭电路中，当开关S闭合时,电热水壶电阻丝R2正常加热。当开关断开时，电热水壶处于保温状态。串联的电阻R1的阻值是48.4Ω，请问：(1)如果电热水壶正常加热时，烧开一壶水所需要的时间是3min，则消耗多少电能？(2)保温时，电热水壶电阻丝R2的实际功率是多少？4、如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的分压电阻，S是温控开关．电热毯铭牌上标有“220V40W”字样．不考虑温度对电阻值的影响．（1）求发热电阻丝R0的阻值．（2）当电热毯处于低温档时，开关S应处于什么状态？为什么？（3）当电热毯处于低温档时，电路中的电流为0.1A，求在1min内电热毯消耗的电能和电阻R0产生的热量．5、如图13甲所示是海尔牌电热饮水机的工作原理图。该饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制)。其铭牌如图乙所示，其中保温功率已模糊不清。已知R1R2中有一电阻的阻值为2112。求：(1)水箱中装满水时的水的总质量是多大?(2)计算并说明，将满水箱初温为20℃的水烧开(标准大气气压下)，饮水机至少需要消耗多少电能?(3)根据已知条件，得出电阻R2阻值?(4)该饮水机的保温状态下的总功率?6、保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。S是保温箱的温度设定开关，它一共有三个挡，分别为60℃、50℃和40℃，加热功率分别为90W、72W和45W。电源电压为36V，R1、R2、R3都是发热体。（1）当S拨至1位置时，加热功率是多少？R1的阻值是多少？（2）当S拨至位置3时，电路中的电流是多少？（3）当S拨至2位置，R2的阻值是多少？三、并联7、图16所示为某电热水壶的原理示意图，电源电压U=220V，发热体分别由R1和R2组成，通过通、断开关可以使电热水壶处于“加热”或“保温”状态。电热水壶的加热功率为1100W。求：（1）电热水壶处于加热状态时，通过电路的电流是多大？（2）若R2=484，则电热水壶的保温功率是多少？8、小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制．小明从说明书上收集到如下表中的部分数据和图14所示的电路原理图．请解答如下问题：（计算结果若不能整除，保留一位小数）（1）电热饮水机正常工作时，在加热状态下的总电流大约是多大？（2）若保温时的功率为40W，则电阻R2的阻值为多少？（3）在傍晚用电高峰期，供电电压可能会下降．当实际电压只有200V时，这个电热饮水机加热的实际功率是多大？额定电压220V频率50Hz额定加热功率880W9、图示为一款有高、低温两档的蒸汽电熨斗电路原理图．R1、、R2为电热丝，其中R2=242，水升温并汽化成水蒸气，从而熨烫衣服．(1)电热丝是利用电流的效应工作的．分析电路图，闭合S1，当S2时，电熨斗处于高温档。(2)电熨斗处于低温档时，正常工作功率为l100W。求：通过电路的电流是多大？R1的电阻是多大?通电3min产生的热量是多少?(3)若将该款电熨斗进行改造，使其正常工作时高温挡功率为1000W．要求只改变其中一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少？10、电吹风是现代家庭的常用电器。如图是某简易电吹风工作原理的电路图(R为电热丝，M为电动机)...
