初中物理中考复习电学综合测试卷含答案VIP专享VIP免费

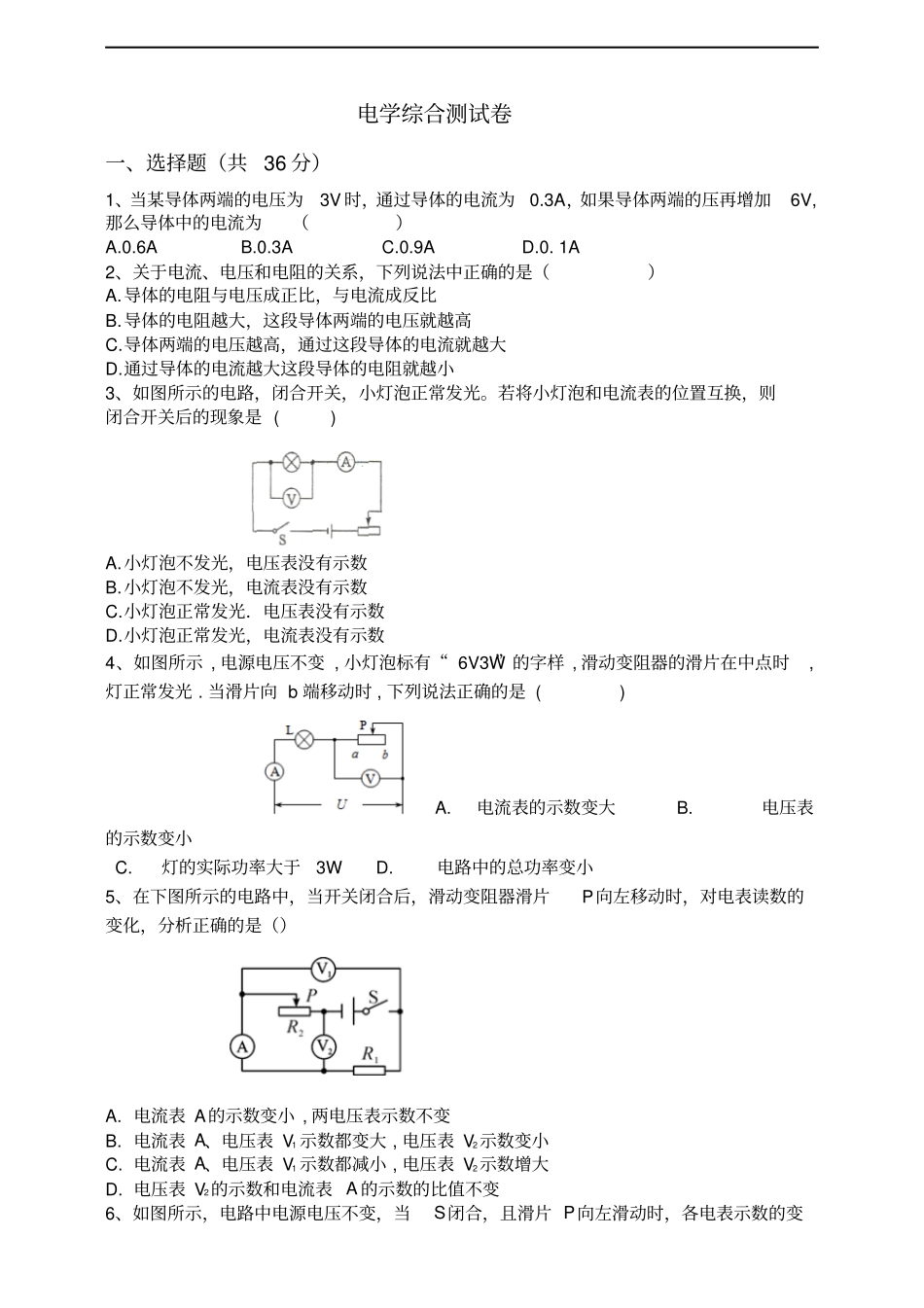

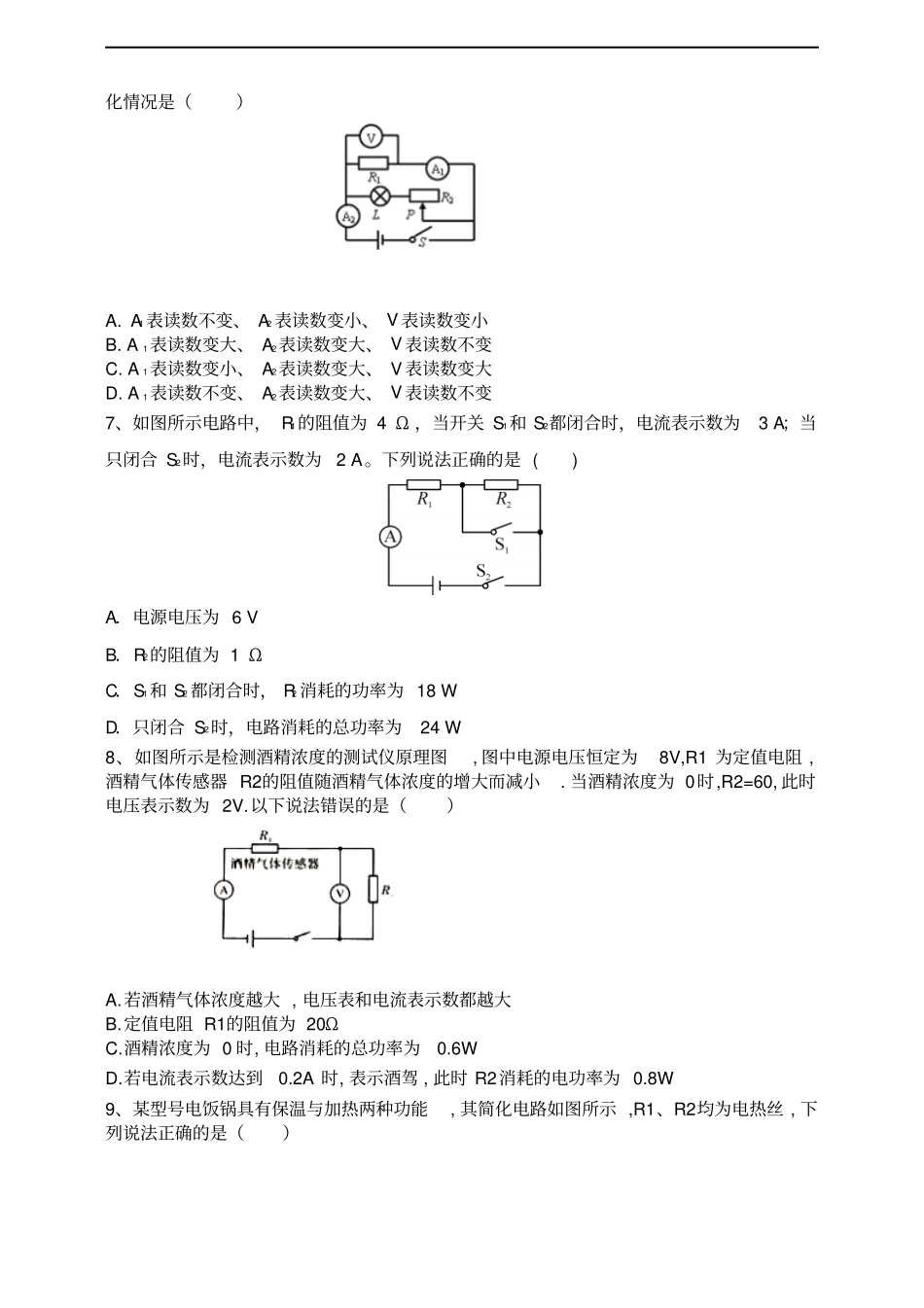

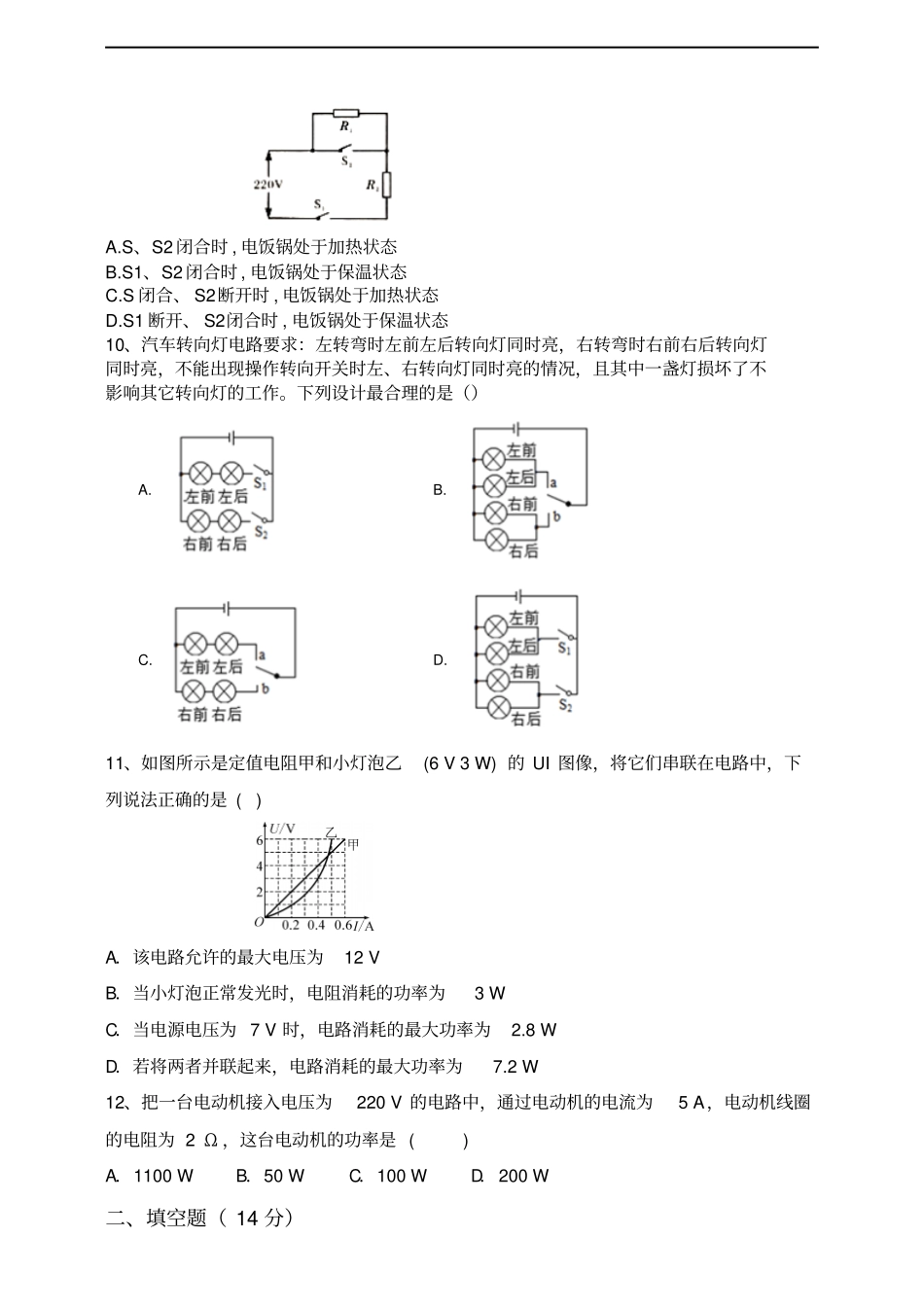

电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0.1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开关后的现象是()A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是()A.电流表的示数变大B.电压表的示数变小C.灯的实际功率大于3WD.电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A.电流表A的示数变小,两电压表示数不变B.电流表A、电压表V1示数都变大,电压表V2示数变小C.电流表A、电压表V1示数都减小,电压表V2示数增大D.电压表V2的示数和电流表A的示数的比值不变6、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B.A1表读数变大、A2表读数变大、V表读数不变C.A1表读数变小、A2表读数变大、V表读数变大D.A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4Ω，当开关S1和S2都闭合时，电流表示数为3A；当只闭合S2时，电流表示数为2A。下列说法正确的是()A．电源电压为6VB．R2的阻值为1ΩC．S1和S2都闭合时，R2消耗的功率为18WD．只闭合S2时，电路消耗的总功率为24W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。下列设计最合理的是（）A.B.C.D.11、如图所示是定值电阻甲和小灯泡乙(6V3W)的UI图像，将它们串联在电路中，下列说法正确的是()A．该电路允许的最大电压为12VB．当小灯泡正常发光时，电阻消耗的功率为3WC．当电源电压为7V时，电路消耗的最大功率为2.8WD．若将两者并联起来，电路消耗的最大功率为7.2W12、把一台电动机接入电压为220V的电路中，通过电动机的电流为5A，电动机线圈的电阻为2Ω，这台电动机的功率是()A．1100WB．50WC．100WD．200W二、填空题（14分）13、两电阻R1和R2，若将它们并联接入电路中，通过电流之比I1∶I2=1∶2,则两电阻阻值之比R1∶R2=,若将这两个电阻串联接入电路中，则它们两端的电压之比U1∶U2＝。14、两个电阻A和B，它们的电流与其两端电压的关系如图所示。则由图可知：RA=Ω；若把它们并联在3V的电路中，干路电流是A。若把它们串联在总电压为3V的电路中，则通过电阻B的电流是A。15、小明家的电能表如图所示,当小明家只有一盏电灯工作时,15min内转盘正好转过25圈,则该灯泡消耗的电能是_____kw.h,它的电功率_____W16、小明购买了一只容积为1.2L的电热水壶他往壶中装满了温度为25℃的水,若使壶中的水加热至沸腾,需要吸收_____J的热量;小明将电热水壶接到家庭电路中,通电7min烧开了这壶水,如果在...
